3A Conectores Pogo magnéticos de 9 pines masculinos y femeninos

Todas Las Categorías

Conector de pin Pogo

El PIN de POGO

conector de resorte

Conectores magnéticos

Conector de cable magnético

Conector magnético redondo

Conector de pin femenino

Conectores industriales

Conectores impermeables

piezas de torneado de la precisión

Contacta con nosotros

Ms. KIKI

union@upetech.net

13434524996

upetech

Contacta ahora

3A Conectores Pogo magnéticos de 9 pines masculinos y femeninos

Nombre De La Marca:	UPE
Número De Modelo:	VIC1550A/ VIC1550B: el tratamiento de las muestras
Cuota De Producción:	5000
Precio:	$1-$5
Detalles Del Embalaje:	Bolsos del PE
Condiciones De Pago:	T/T

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO9002

Documento:

VIC1550A.pdf

Nombre:

Conectores magnéticos

Material:

Se utilizará para la fabricación de materiales de aluminio y para la fabricación de materiales de al

fuerza del resorte:

80 g ± 20 g

Tortuga trabajadora:

1,0 mm

Volaticar:

12V

Actual:

3.0A

Fuerza magnética:

450g

Vida mecánica:

5000 ciclos Min.

Resistencia de contacto:

Se aplicarán las siguientes medidas:

Prueba de spray de sal:

48 horas

Color:

negro, amarillo

Capacidad de la fuente:

5KPCS/día

Resaltar:

Conectores de pinos de pogo magnéticos 3A

Conectores magnéticos 9pin con garantía

Conectores de pines de pogo masculinos y femeninos

Descripción del Producto

3A Conectores Pogo magnéticos de 9 pines masculinos y femeninos

Los conectores magnéticos de 9 pines cuentan con 9 pines pogo con carcasa de nylon de alta temperatura y imanes NdFeB para su fijación segura.

Materiales y revestimiento

Las alfileres de Pogo

Material: latón (pulsador y barril)
Revestimiento: Oro (Au) sobre Níquel (Ni) - Asegura baja resistencia al contacto, resistencia a la corrosión y durabilidad

Vivienda

Material: HTN (nylon de alta temperatura) + 30% de fibra de vidrio (GF) - Alta resistencia mecánica, resistencia al calor
Color: Negro
Clasificación de inflamabilidad: UL94 V-0 - Autoextinguible, adecuado para aplicaciones de alta seguridad

Magnético

Tipo: NdFeB (Boro de hierro de neodimio), grado N52 - Fuerza magnética fuerte (grado más alto para uso comercial)
Revestimiento: Níquel (Ni) - Previene la corrosión del imán

Especificaciones eléctricas

Voltado de funcionamiento: 12 V CC
Corriente de funcionamiento: 5.0A - Adecuado para aplicaciones de potencia moderada
Resistencia de contacto (PIN): ≤ 50mΩ (máximo) - Garantiza una transferencia de potencia eficiente con pérdidas mínimas
Prueba de alta tensión: AC/DC 1000V, 0,5 mA, 3 segundos - Valida el aislamiento y la resistencia dieléctrica

Características clave

Conformidad:Protección de la salud Reacción- Libre de sustancias peligrosas
Fuerza magnética: ≥ 450 g - Sostén fuerte para conexiones seguras
Diseño de seguridad: Protección contra cortocircuito: evita daños por contacto accidental

Especificaciones técnicas

Parámetro	Especificación
Número de pines	9 pines o personalizados
El tono	2.20 mm
El tipo	Ángulo recto
Material de las alfileras de Pogo	Las demás
Vivienda	En el caso de los productos de las categorías IIa y IIIa, el valor de las categorías IIa y IIIa debe ser igual o superior a la media de las categorías IIa y IIIa.
Magnético	Bor de hierro de neodimio
Grado magnético	N52 (requerido)
Fuerza magnética	450 g
Fuerza de resorte	80 g±20 g, a una carrera de trabajo de 1,0 mm
Vida mecánica	5000 ciclos Min.
En la actualidad	3.0A
Válvula de tensión	12 V de corriente continua
Resistencia de contacto	Se aplicarán las siguientes medidas:
Prueba de alta tensión	Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.
Prueba de rociado de sal	48 horas
Certificación	Producto conforme con el Reglamento ROHS o REACH
Prueba	Prueba 100% abierta y corta

Imágenes del producto

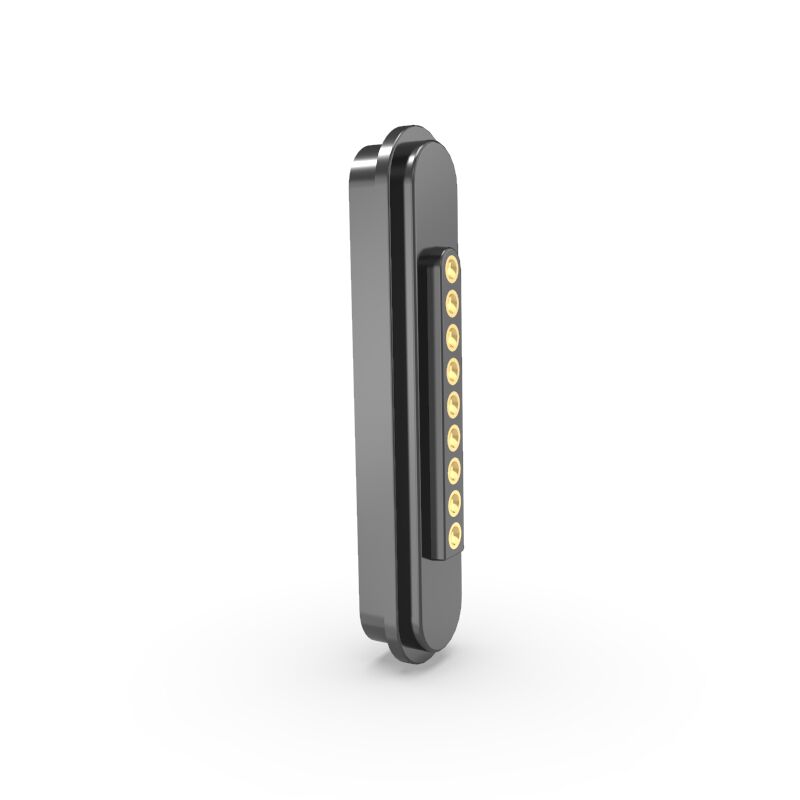

Conectores magnéticos masculinos de 9 pines:

Conectores magnéticos femeninos de 9 pines:

Diseño recomendado de los PCB:

Tolerancia de la disposición: ±0,05 mm

Aplicaciones

Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth
Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones
Equipos de automatización y industriales, equipos audiovisuales
Aviación, electrónica aeroespacial, comunicaciones militares
Equipos de navegación, ensayo y medición para automóviles
Electrónica de consumo (teléfonos móviles, tabletas, auriculares Bluetooth, cámaras, relojes y otros productos electrónicos portátiles)

¿Por qué elegir UPE?

Soluciones a medida para cada necesidad

Personalización experta para aplicaciones médicas, automotrices o de electrónica de consumo con colaboración de extremo a extremo desde el concepto hasta la producción.

Prototipos rápidos - Tiempo de comercialización más rápido

Muestras estándar: 2-3 días. Diseños personalizados: 7 días hábiles. Proyectos dependientes del molde: 12 días.

Garantizar la calidad sin concesiones

El control orientado al proceso con pruebas rigurosas garantiza el cumplimiento del 100% del rendimiento y la durabilidad.

Materiales de primera calidad y fabricación de precisión

Tornos suizos para precisión a nivel de micras y materiales importados estampados en frío para una conductividad superior.

Pruebas certificadas y fiabilidad

El equipo de laboratorio de alta precisión valida el rendimiento eléctrico, mecánico y ambiental.

Eficiencia de los costes sin compromiso

Los flujos de trabajo optimizados reducen el desperdicio y reducen los costes con precios transparentes para los pedidos a granel.

Cumplimiento con conciencia ecológica

ROHS, libre de halógenos y conforme con REACH para industrias sensibles, incluidas las industrias médicas y de cuidado infantil.

Información sobre los pedidos

Método de pago: T/T, PayPal, OCBC
Muestra Tiempo de entrega: Muestra de inventario 2-3 días hábiles / Muestra personalizada 5-7 días hábiles
Tiempo de producción: 10-15 días hábiles
Mercados: América, Europa, Asia y Sudáfrica
Término del comercio: EXW
Servicio: Alta calidad con un precio razonable, servicio OEM, tamaños, colores y diseños personalizados disponibles

Embalaje y envío

Personalización disponible - Póngase en contacto con nosotros para obtener soluciones a medida!
