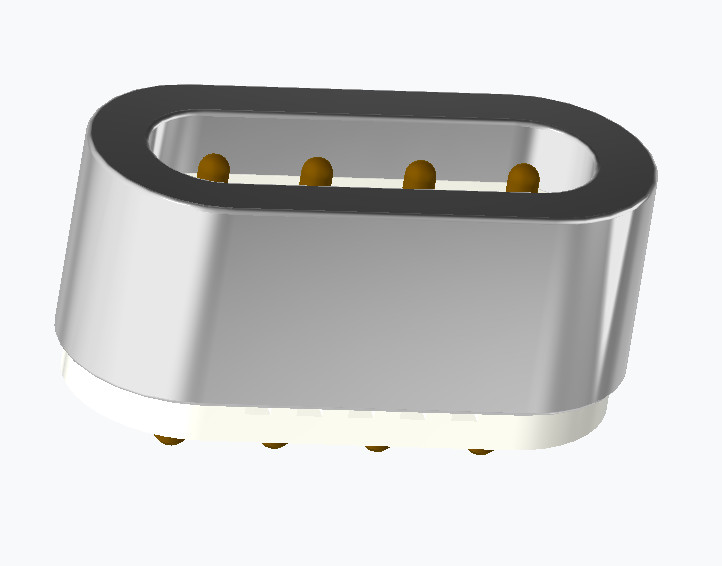

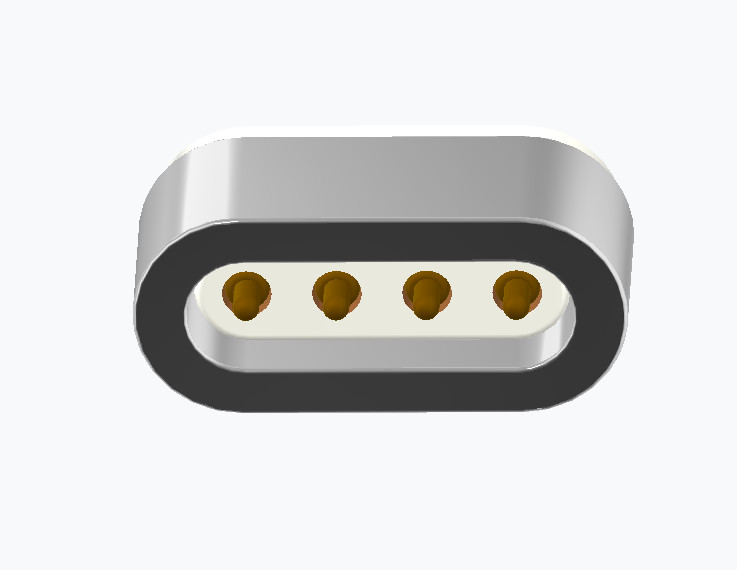

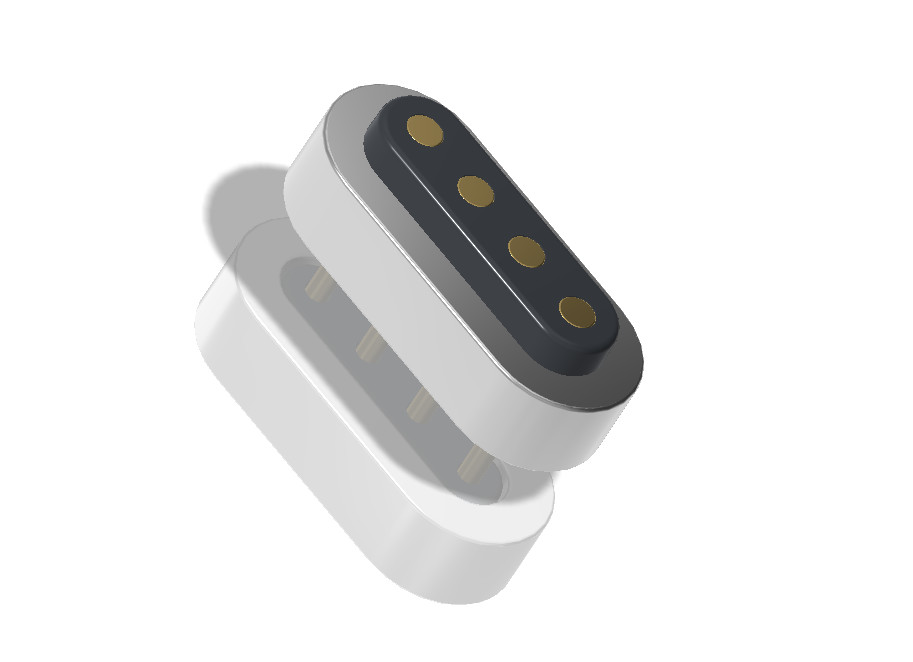

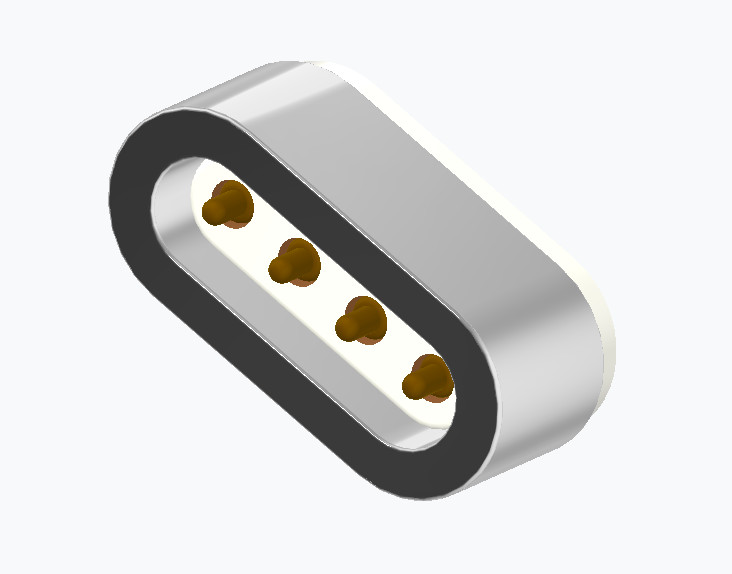

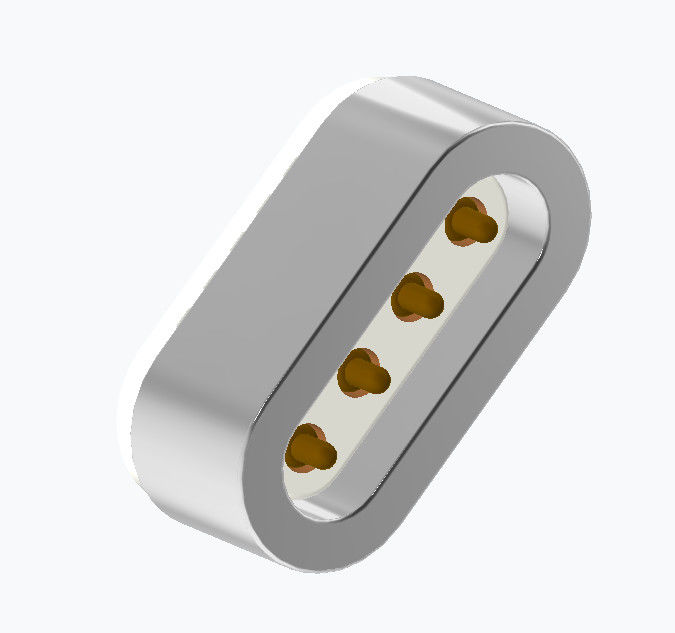

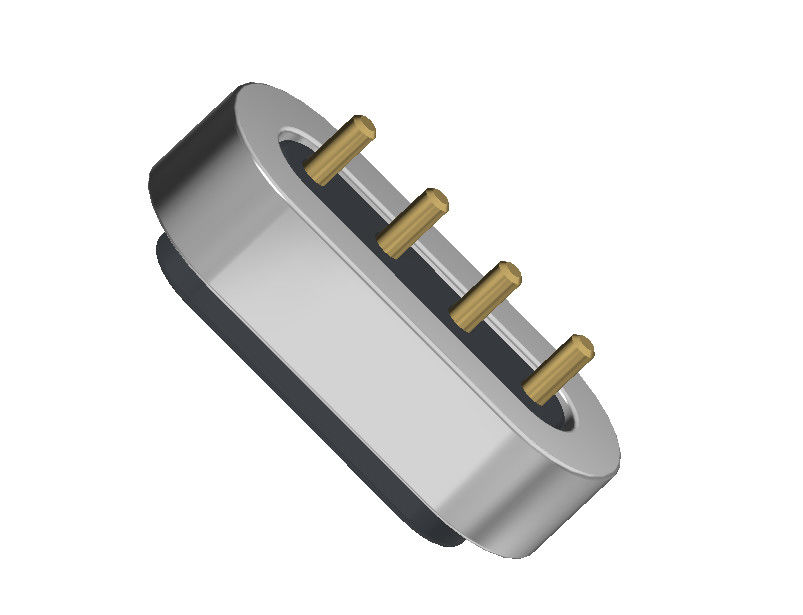

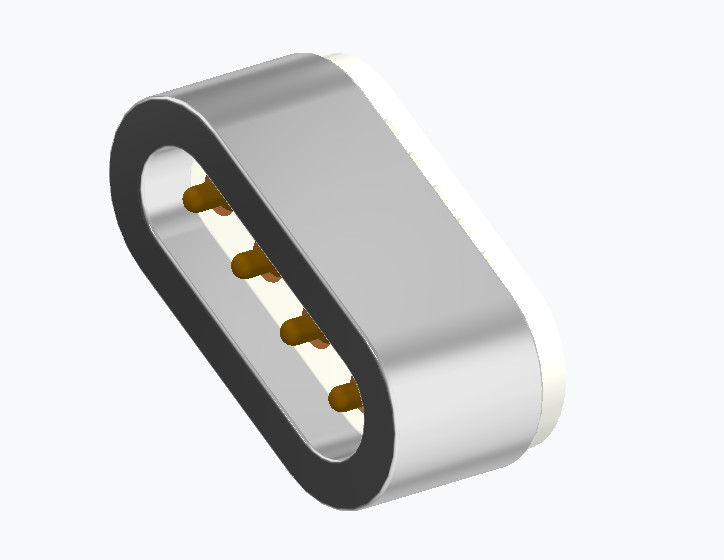

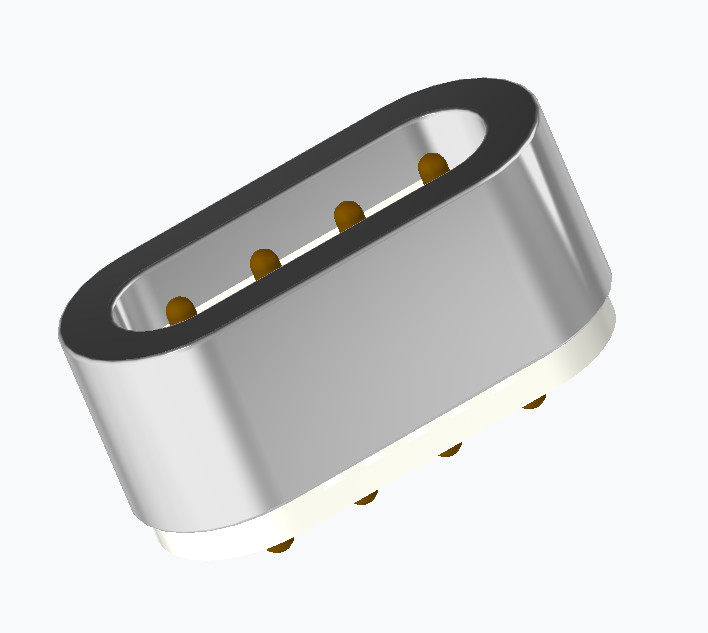

4pin DIP pin pogo macho conector de pin pogo femenino magnético de 2,0 mm de tono personalizado.
Union Precision Electronic LIMITED ((UPE es un fabricante profesional de componentes de conectores personalizados, incluidos POGO PIN, conector POGO PIN, conector magnético, conector de cable magnético,Dedo de la antena de resorteEs una de las empresas más competitivas en el campo de conector de resorte cargado en China.equipo médico, electrónica automotriz, equipos inalámbricos, smart wear, equipos de pruebas industriales (como teléfonos móviles, televisores, tabletas,Consolas de juegos y máquinas de aprendizaje) y productos periféricos para ordenadoresNuestros productos se exportan principalmente a Europa, Estados Unidos, Canadá, países y regiones desarrollados de Asia.
La inversión de nuestra empresa en equipos avanzados nunca ha sido interrumpida, con el fin de satisfacer mejor las necesidades de la competencia del mercado y mejorar constantemente la calidad de los productos.
Mecánica:
- Fuerza de contacto: 40 g ± 20 g a 0,8 mm de la cigüeña de trabajo
- Prueba de vida: 10.000 ciclos
Eléctrico:
- tensión nominal:DC 12V; tensión nominal: 1A máximo.
- Resistencia de contacto del alfiler de resorte: 50 miliohm Max.
Desempeño medioambiental:
-Temperatura de funcionamiento: -25°C a +80°C
- Aerosol de sal 24 horas
Materiales para la fabricación:
1Pogo Pin.
Material de base: latón C6801 (una aleación de latón sin plomo de alta resistencia con buena resistencia a la corrosión y conductividad).
Revestimiento: Oro (Au) 0,5 μm (proporciona una excelente conductividad, resistencia a la corrosión y durabilidad para el contacto frecuente).
2. Pin femenino (contacto de enchufe)
Material de base: latón (probablemente similar al C6801 en cuanto a compatibilidad).
Revestimiento: Oro (Au) 0,125 μm (más delgado que el alfiler pogo, suficiente para la conductividad pero puede desgastarse más rápido).
3. Vivienda
Material: PA66 negro (poliamida 66, un plástico robusto de ingeniería).
Calificación de llama: UL94 V-0 (autoextinguible, cumple con estrictas normas de inflamabilidad).
4. Magneto
Tipo: N52 NdFeB (boro de hierro de neodimio, el grado más fuerte de imán permanente disponible en el mercado).
Revestimiento: Ni-Cu-Ni (revestimiento multicapa de níquel-cobre-níquel para la resistencia a la corrosión).
5. Hoja de aislamiento
Material: adhesivo Maillard (un tipo de cinta adhesiva aislante eléctricamente resistente al calor).
espesor: 0,05 mm (muy delgado, probablemente utilizado para aislar piezas conductoras).
Conformidad con RoHS y REACH:
RoHS (Restricción de sustancias peligrosas): garantiza que los materiales estén libres de sustancias restringidas como plomo, cadmio, mercurio, etc.
REACH (Registro, Evaluación y Autorización de Sustancias Químicas): Confirma que todas las sustancias químicas están registradas y son seguras para su uso en la UE.
Aplicación: Todos los materiales (bronce, revestimiento dorado, carcasa HTN, PVC, imanes) y sus recubrimientos deben comprobarse su conformidad mediante declaraciones de materiales o ensayos de laboratorio.
Prueba de circuito corto y abierto al 100%:
Requisito de producción: cada unidad se somete a una verificación eléctrica:
Prueba de cortocircuito: confirma que no hay conexiones no deseadas entre los pines
Prueba de circuito abierto: verifica la continuidad en todas las vías de señal/potencia previstas
Método de ensayo: se realiza normalmente con equipos de ensayo automatizados durante el montaje final.
Aseguramiento de la calidad: Elimina el riesgo de que las unidades mal conectadas o defectuosas lleguen a los clientes
Parámetro de los conectores de cable magnético de 4 pines masculino y femenino:
|
Nombre
|
Conector magnético
|
|
El tipo
|
Hombre y mujer
|
|
El pin
|
4 pines
|
|
El color
|
De plata
|
|
El alfiler de Pogo
|
El cobre C6801, Revestimiento: Oro (Au) 0,5 μm
|
|
Partes giratorias
|
Las demás partidas de los demás materiales
|
|
Magnético
|
N52 NdFeB Revestimiento Ni Cu Ni
|
|
Vivienda
|
Se trata de un producto de fabricación en el que se utilizan productos de fabricación en el mercado.
|
|
Fuerza de resorte
|
40G ±20g, en el 0.8mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
10000 ciclos Min..
|
|
En la actualidad
|
1.0Amax
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
-25°C a +80°C
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector magnético masculino de 4 pines
Dibujo técnico del conector magnético femenino de 4 pines
Diseño recomendado del PCB:
tolerancia de la disposición: ± 0,05 mm
Ventajas del conector magnético:
●Diseño humanizado de la experiencia de conexión de adsorción automática;
●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;
●Duración de vida: hasta 100.000-200.000 ciclos;
●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);
● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;
●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;
●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;
●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional
Aplicación de los productos de conectores magnéticos:
¿Por qué asociarse con UPE?
1Personalización de precisión
● ¿Qué es?Diseños adaptados para el tono, la corriente nominal, el revestimiento (oro/níquel) y los materiales de la carcasa para satisfacer las demandas exactas de la aplicación.
2Capacidades de fabricación avanzadas
● ¿Qué es?Inversión continua en equipos de última generación para garantizar la calidad y la eficiencia de vanguardia.
● ¿Qué es?Prototipos rápidos (muestras en días) y producción escalable.
3Normas globales de calidad
● ¿Qué es?Procesos de control de calidad estrictos (100% de pruebas de conductividad, durabilidad y vida útil).
● ¿Qué es?Cumplimiento de las normas RoHS, IPC y certificaciones específicas del cliente.
4alcance mundial.
● ¿Qué es?Productos exportados a Europa, América del Norte y Asia, confiables por las marcas de primer nivel.
5Excelencia competitiva
● ¿Qué es?Control optimizado de los costes sin comprometer la calidad
Cómo colocar el pedido de conector de cable magnético
* Identifique sus requisitos ((Tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)
*Negociar precios y condiciones (pueden aplicarse descuentos a granel).
* Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).
* Realice el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).
*Control de calidad y envío
*Rastrear el cargamento.
* Inspeccione el producto a su llegada para garantizar su calidad.
Plazo de pago:T/T, depósito del 50%, saldo del 50%
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
