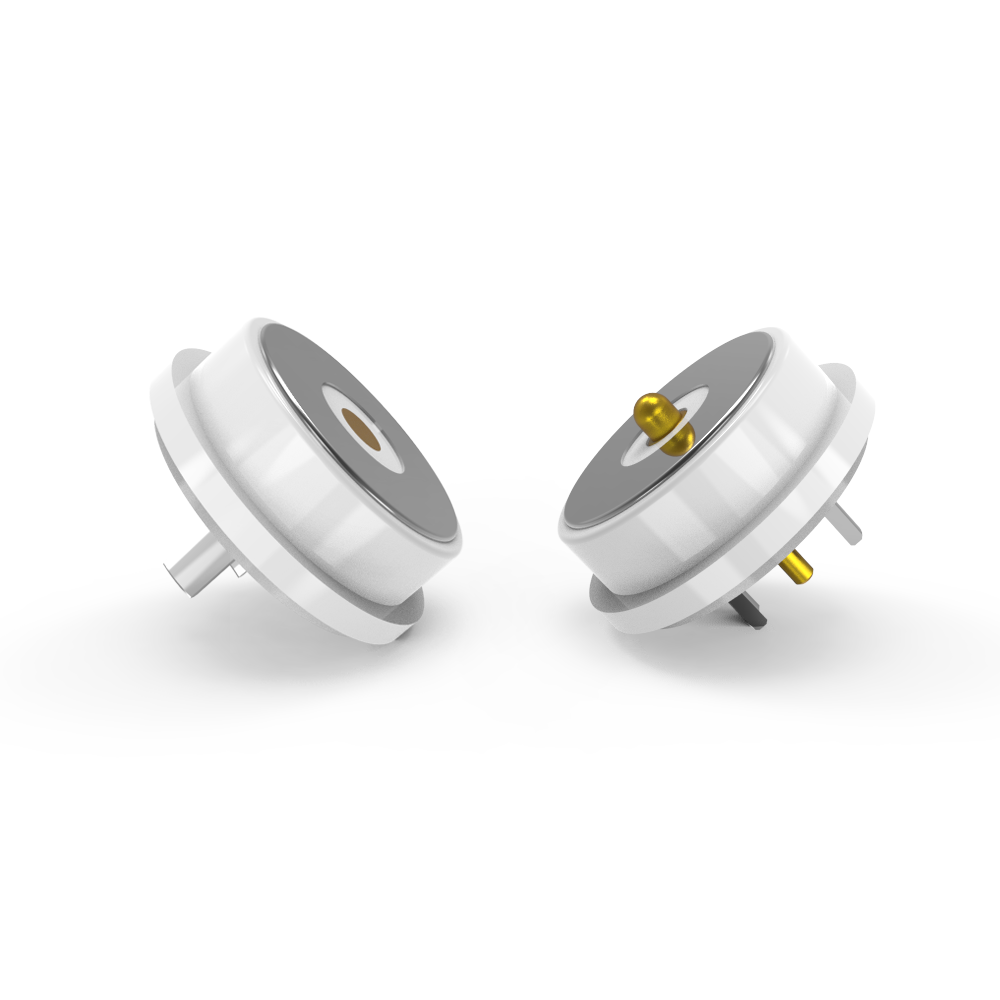

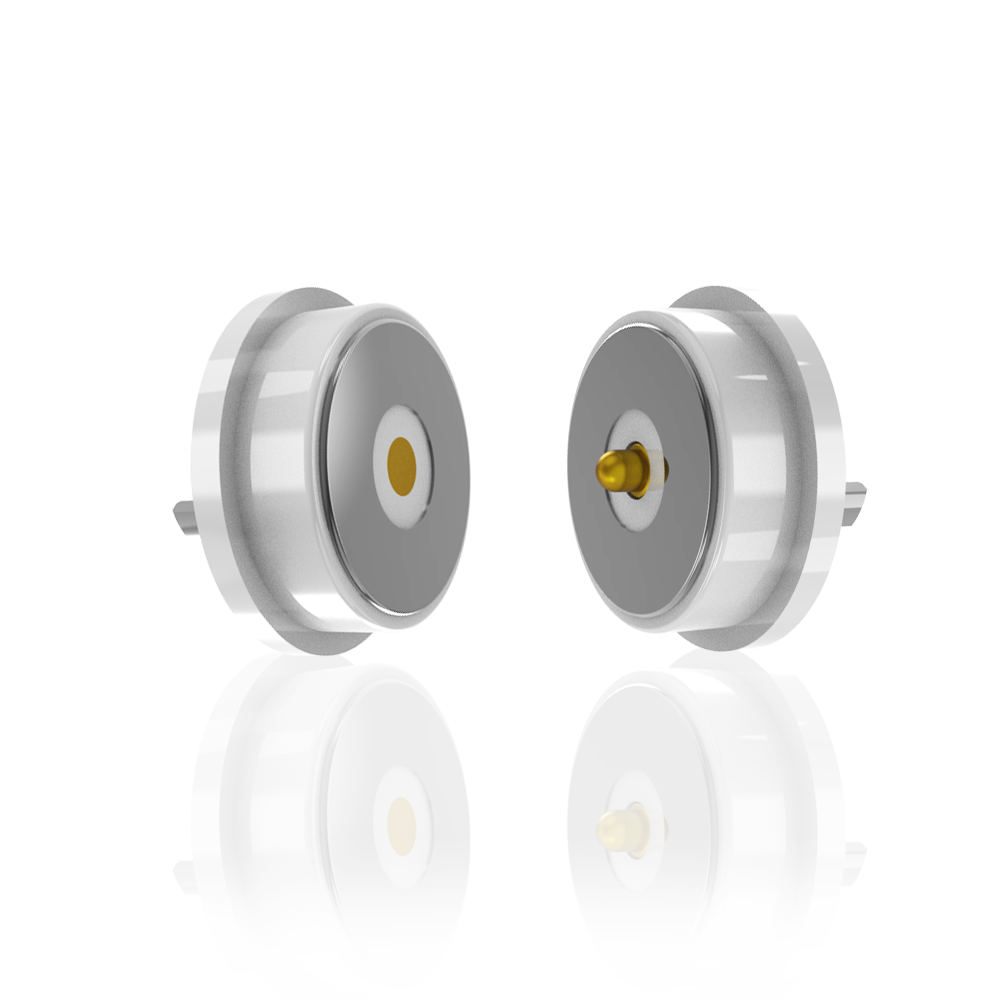

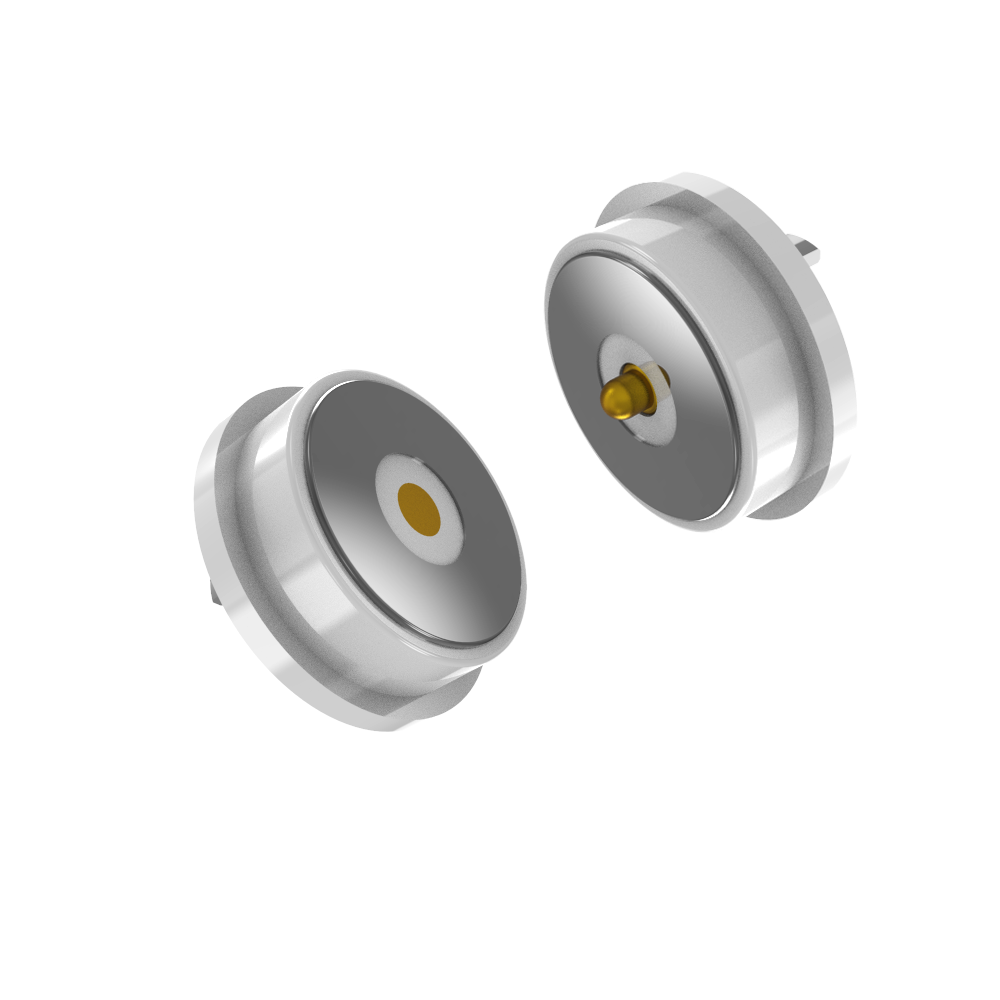

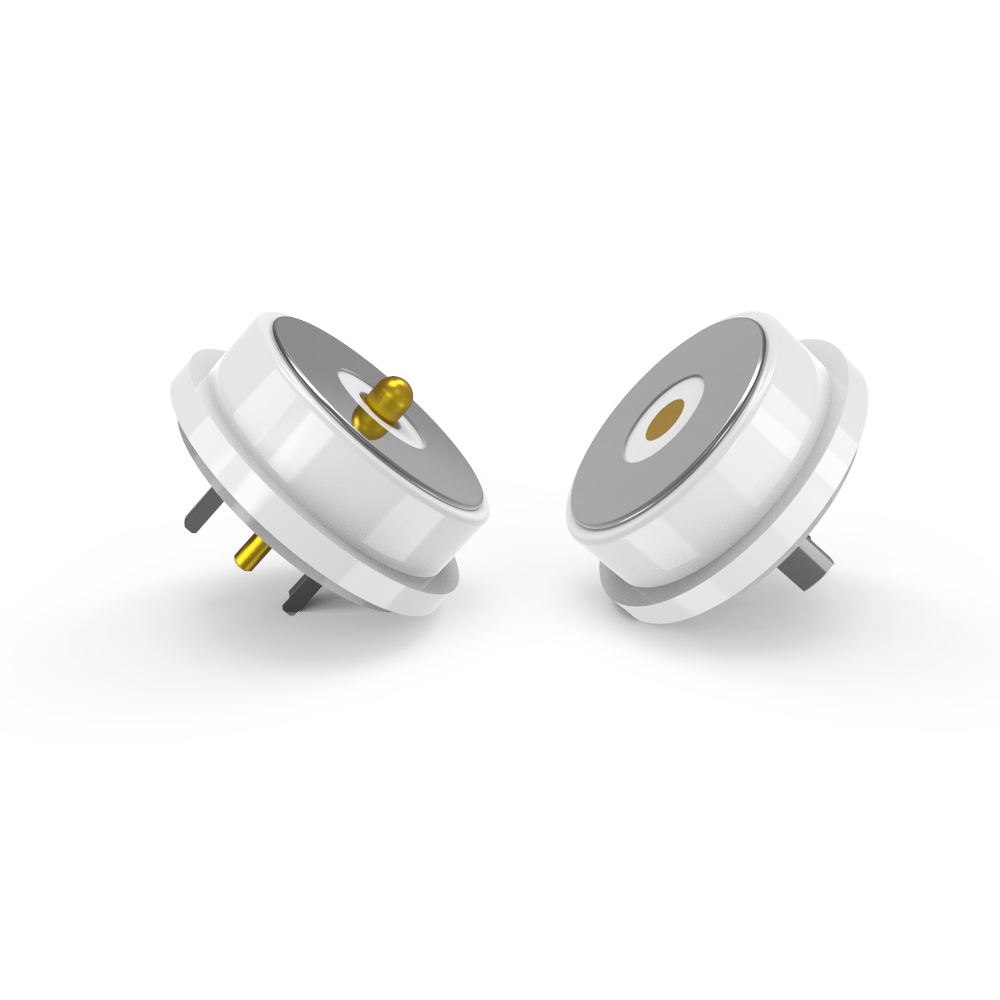

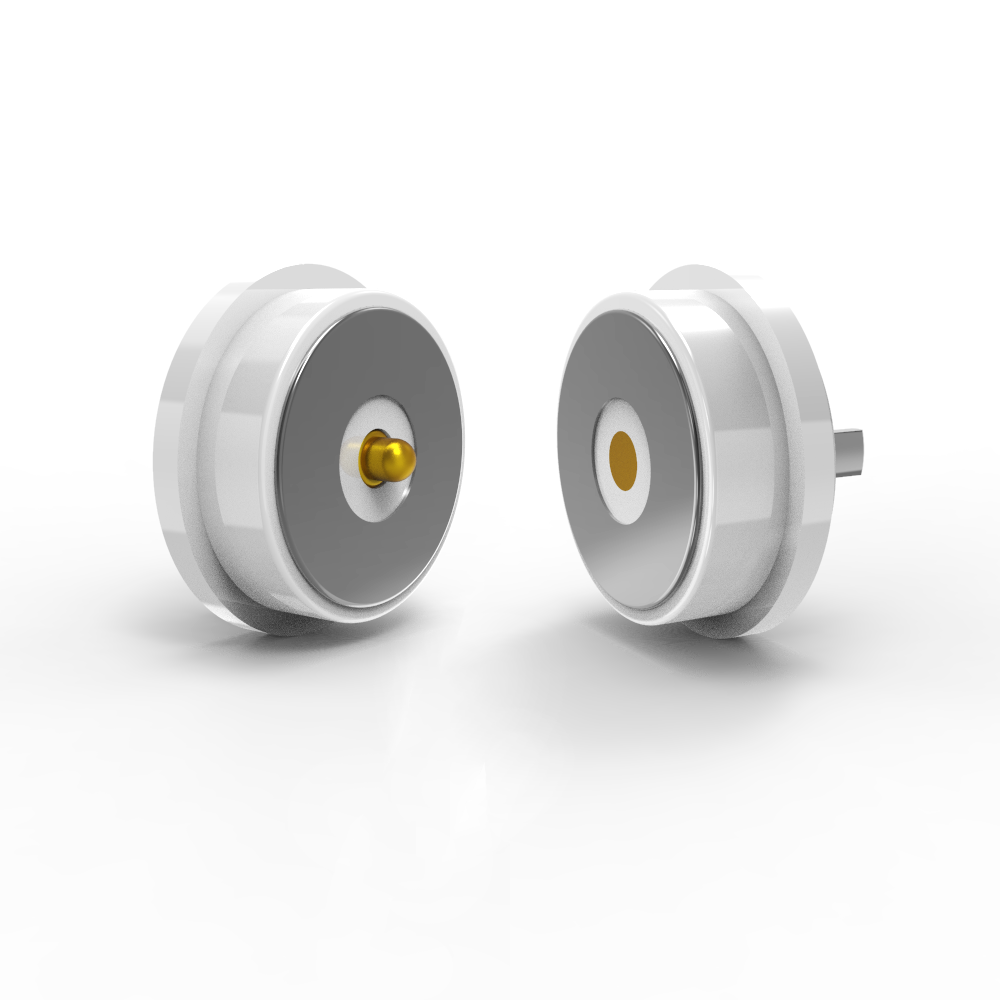

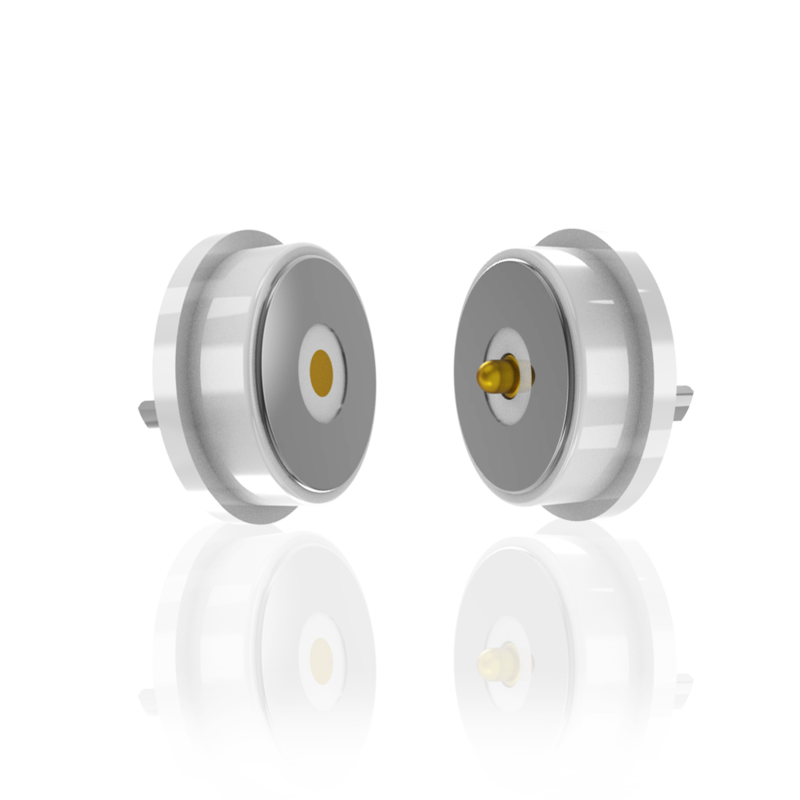

Conector magnético de pines pogo macho y hembra redondo de 10,0 mm para hebilla inteligente silenciosa

Conector magnético de clavija pogo macho y hembra redondo de 10,0 mm para hebilla inteligente.

UPE diseña y fabrica profesionalmente conectores magnéticos, conectores de cable magnéticos para el cliente.
Solo necesita proporcionarnos su ID y describir la aplicación de sus productos con sus requisitos, luego nuestro ingeniero le dará sugerencias y también podemos ayudarlo a finalizar el diseño de sus productos, o UPE lo diseña por usted si lo necesita.

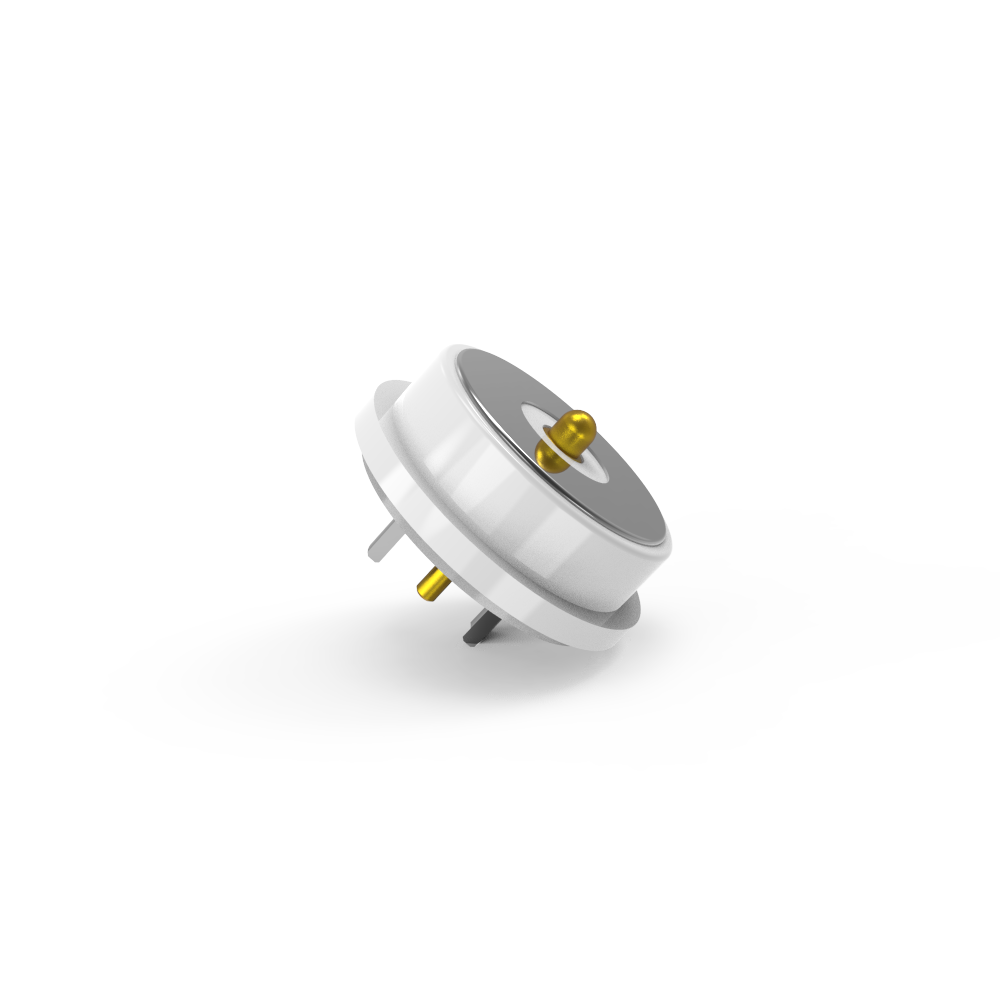

Parte del conector magnético macho

...Material:

Émbolo: C6801 sin plomo, chapado con 5U" Mín. Au sobre 60~100U"Ni;
Barril: C6801 sin plomo, chapado con 5U" Mín. Au sobre 60~100U"Ni;
Resorte: SUS 304 chapado con 1U"Au;
Carcasa: LCP blanco + 30%GF UL94 V-0;
Carcasa: C6801 sin plomo, chapado en Ni;
Imán: NdFeB N52 chapado en Ni
...Mecánico:
Fuerza del resorte: 70 g ± 20 g, con una carrera de trabajo de 1,0 mm.
Carrera completa: 1,2 mm.
Vida mecánica: 50000 ciclos Mín.
...Eléctrico:
Voltaje: 12,0 V.
Corriente: 3,0 A.
Resistencia de contacto: 50 mΩ Máx. (PIN).
Prueba 100% abierta y en cortocircuito.
...Producto conforme con ROHS o REACH.
...Prueba de niebla salina: 48H.
..& Dimensión de inspección clave.
… Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1. Soldadura enchufable en placa PCB;
2. Formación y encapsulado después de soldar cables;
3. Se puede agregar un terminal de transferencia de esa placa PCB;
4. Moldeo por inyección de molde incrustable;
5. Los cables se pueden unir directamente.

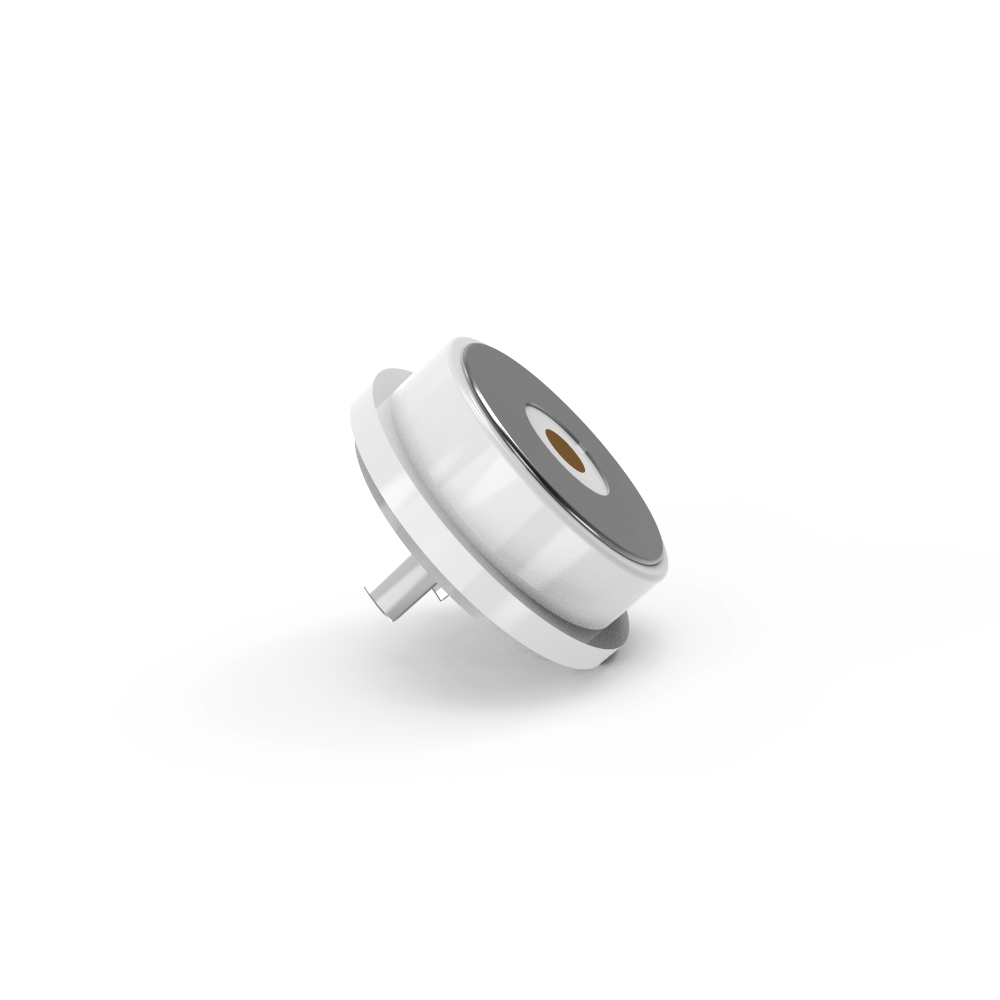

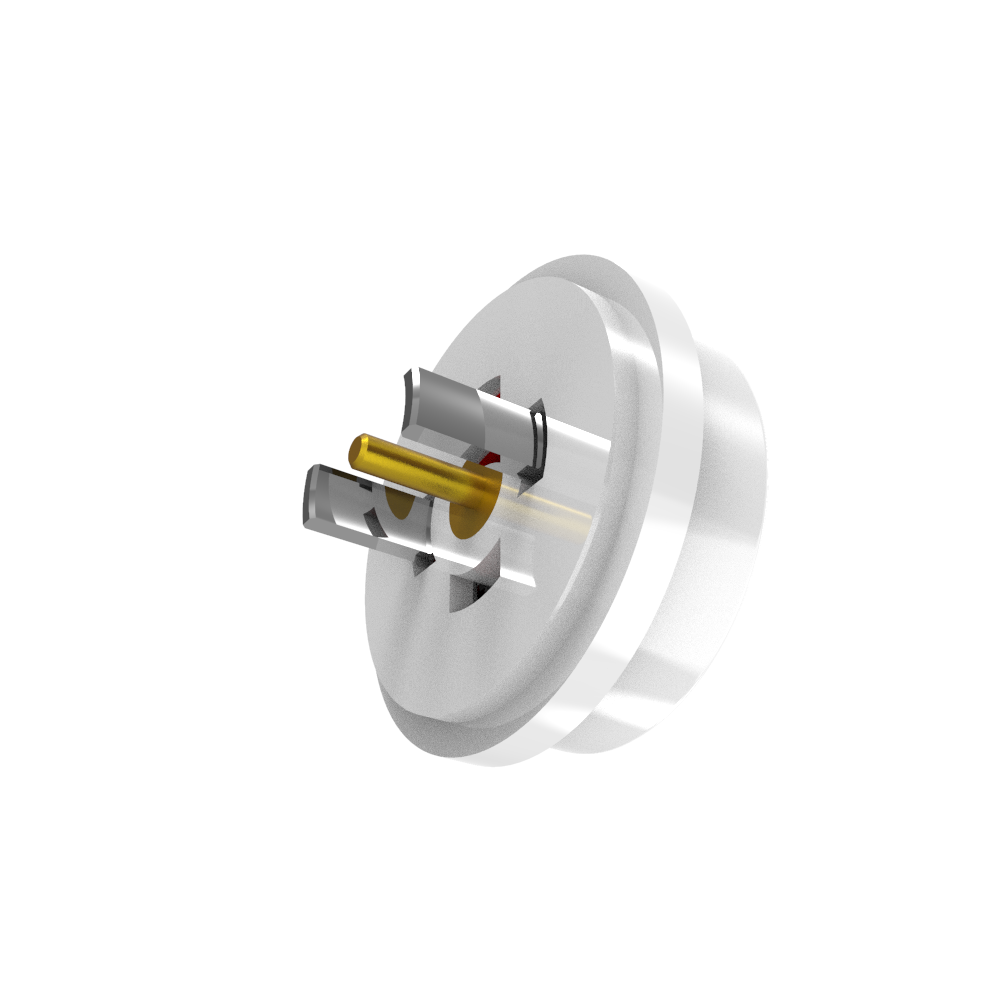

Parte del conector magnético hembra

...Materiales:
PIN: C6801 sin plomo, chapado con 5U" Mín. Au sobre 60~100U"Ni;
Carcasa: LCP blanco + 30%GF UL94 V-0;
Carcasa: C6801 sin plomo, chapado en Ni;
Imán: NdFeB N52 chapado en Ni
....Eléctrico:
Voltaje: 12,0 V.
Corriente: 3,0 A.
Resistencia de contacto: 50 mΩ Máx. (PIN).
Prueba 100% abierta y en cortocircuito.
...Producto conforme con ROHS o REACH.
...Prueba de niebla salina: 48H.
...& Dimensión de inspección clave.
… Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1. Soldadura enchufable en placa PCB;
2. Formación y encapsulado después de soldar cables;
3. Se puede agregar un terminal de transferencia de esa placa PCB;
4. Moldeo por inyección de molde incrustable;
5. Los cables se pueden unir directamente.

Parámetro de los conectores magnéticos de CC:

Dibujo técnico del conector magnético macho circular

Dibujo técnico del conector magnético hembra circular

Diseño de PCB:

Ventajas del conector magnético:

✓ Diseño humanizado de la experiencia de conexión de adsorción automática;

✓ Anti-caída humanizado: es fácil de quitar de la interfaz de carga, y no es fácil quitar el dispositivo;

✓ Tiempo de vida: hasta 100.000-200.000 ciclos;

✓ Diseño a prueba de agua: el extremo hembra del dispositivo puede ser a prueba de polvo y agua (IPX8);

✓ Tiempo de carga rápido: el diseño del conector magnético de 5A-10A soporta la transmisión de alta corriente;

✓La apariencia del conector magnético se puede combinar de acuerdo con el diseño del dispositivo de aplicación del cliente;

✓Diseño de estructura anti-cortocircuito del producto y a prueba de fallos;

✓Realizar la transmisión de señales de alta frecuencia, puede reemplazar la función tradicional USB2.0 HDMI 1.3 Transmisión de señal de vídeo y audio

✓Los conectores hembra que ahorran espacio y los adaptadores de PCB pueden lograr conexiones de tipo pogo y de parche SMT DIP

✓El excelente grado de resistencia a la corrosión (48H-120H) cumple con los requisitos para su uso en entornos hostiles

✓Excelentes interfaces expandibles, que pueden implementar (señal de alimentación, vídeo, audio, conector, etc.)

✓El tiempo de desarrollo es corto, el costo de fabricación del molde es bajo y es adecuado para la personalización

Aplicación de productos de conectores magnéticos:

1. Aeroespacial, dispositivos médicos, electrónica a bordo de automóviles, pequeños electrodomésticos, equipos industriales automatizados, equipos de comunicación de datos, equipos de inspección industrial, dispositivos inalámbricos, vehículos inteligentes de movimiento por vía
2: Dispositivos de realidad virtual (VR), dispositivos de vehículos aéreos no tripulados, dispositivos de robots inteligentes
3: Productos portátiles inteligentes, productos de posicionamiento inteligente (relojes inteligentes para niños, pulseras inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)
4: Dispositivos domésticos inteligentes, dispositivos de terminales portátiles inteligentes, equipos sanitarios inteligentes, equipos deportivos inteligentes para exteriores, dispositivos inteligentes de fisioterapia y belleza
5: Electrónica de consumo, pequeños electrodomésticos (impresoras, teléfonos inteligentes, computadoras, cámaras, equipos audiovisuales, PDA)

¿Por qué UPE debería ser su socio?

1. Equipo de I + D con capacidades independientes de diseño y desarrollo, se puede personalizar con el desarrollo del producto; solo tiene una ID, nosotros haremos el resto por usted, desarrollo gratuito, tiempo de I + D de 3 a 5 días hábiles.

2. Proyectos de productos de selección de múltiples programas, conexión redonda, cuadrada, rectangular, con forma con el uso flexible de la forma para lograr una apariencia hermosa, ahorrar espacio, fácil de enchufar, la fuerza magnética puede lograr de 1N a 30N.

3. Forma de conexión: imán a imán, imán a aleación, imán a láminas de hierro, etc., para cumplir con diferentes estructuras y aplicaciones, evitar la interferencia del campo magnético, use un imán NdFeB, puede mantener la fuerza magnética para siempre.

Cómo realizar su pedido de conector magnético con UPE

1. Envíe sus requisitos

Póngase en contacto con nuestro equipo de ventas a través de:

Correo electrónico: [union@upetech.net]

Teléfono: [+86 13434524996]

Formulario en línea: [www.pogopinsconnector.com]

Proporcione detalles:

✓ Aplicación (por ejemplo, médica, automotriz, electrónica de consumo)

✓ Tipo de conector (por ejemplo, clavija pogo magnética, cable de carga)

✓ Especificaciones (voltaje, corriente, tamaño, clasificación de impermeabilidad, etc.)

✓ Cantidad y plazo de entrega

2. Obtenga una solución personalizada (si es necesario)

Nuestros ingenieros revisarán sus necesidades y propondrán un diseño personalizado (si es necesario).

Compartiremos modelos 3D, muestras o dibujos técnicos para su aprobación.

Plazo de pago:

50% de depósito (pagado por adelantado): Cubre los costos de producción (materiales, mano de obra).

50% de saldo (pagado antes del envío): Asegura el control de calidad y el compromiso de ambas partes.

Método de pago:

T/T (Transferencia bancaria), PayPal, Banco OCBC

Recomendación:

Utilice PayPal para muestras (más seguro).

Utilice T/T para pedidos al por mayor (tarifas más bajas).

Plazo de entrega de la muestra:Muestra de inventario 2-3 días laborables/muestra personalizada 5-7 días laborables

Plazo de entrega de producción:10-15 días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término comercial:EXW

Flete:Aire, Mar, Express

Servicio:Alta calidad con precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
