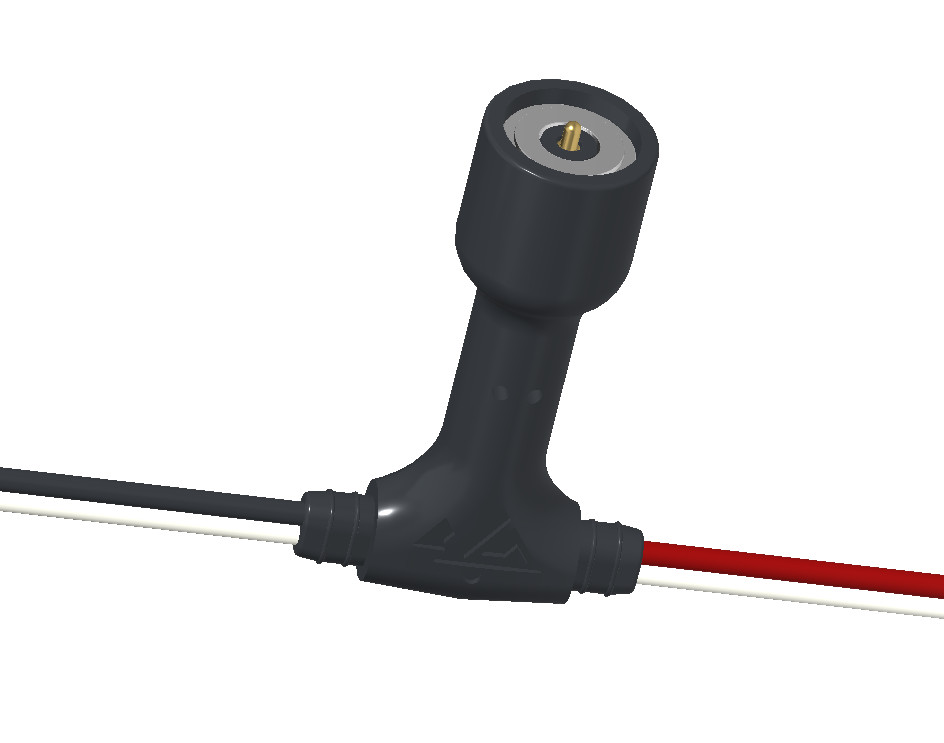

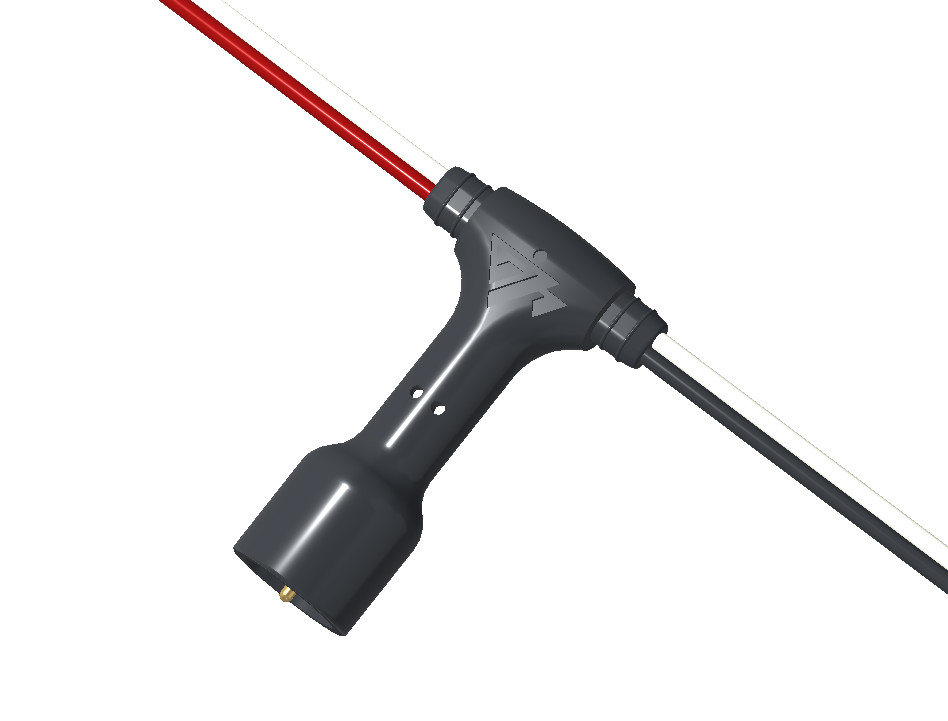

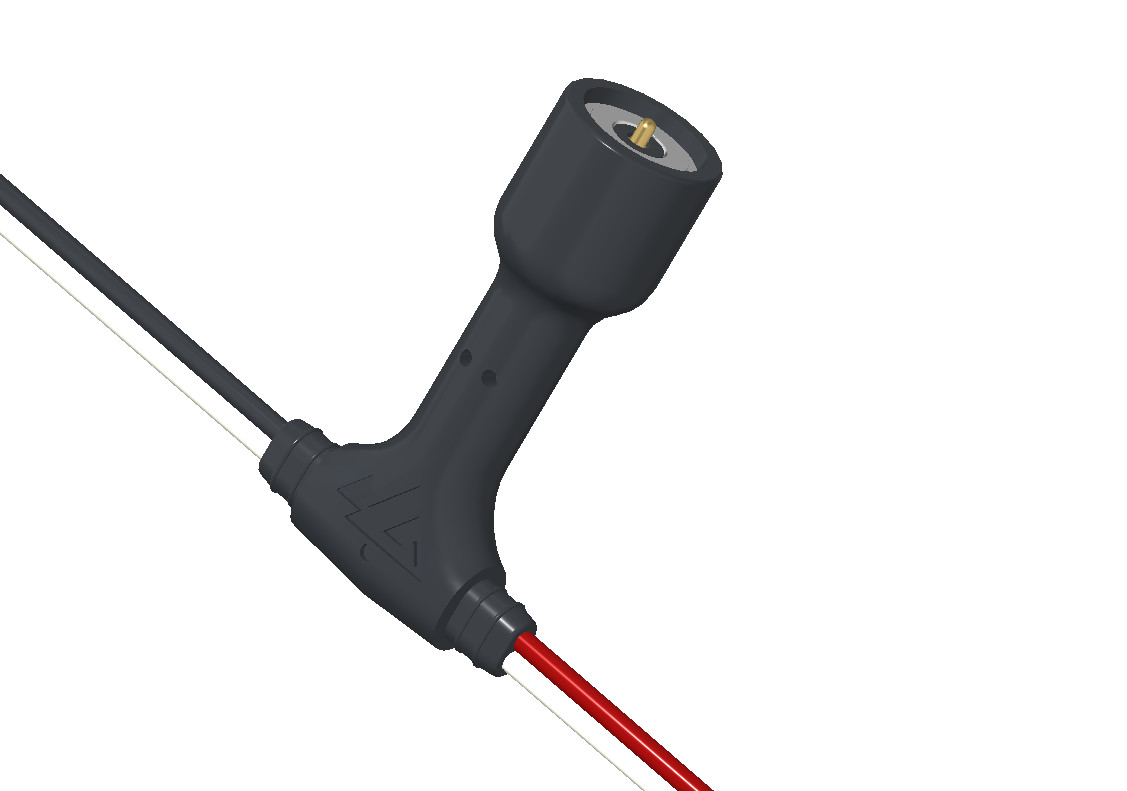

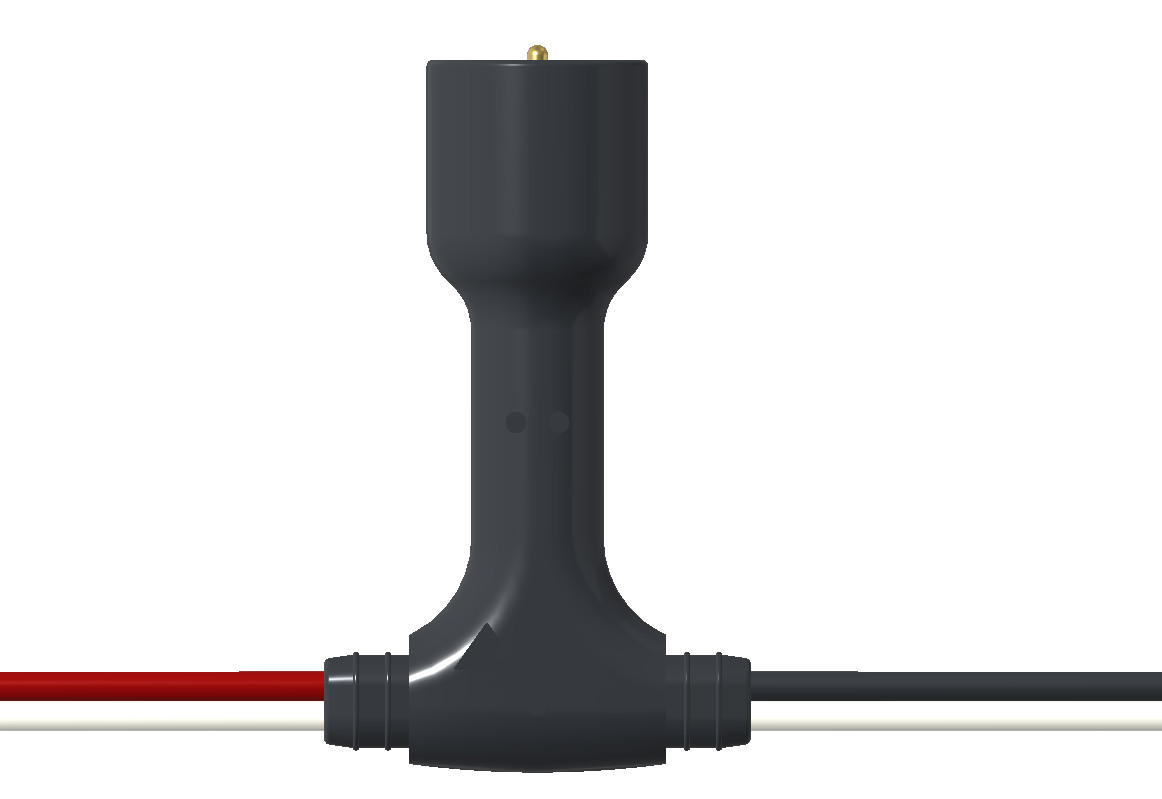

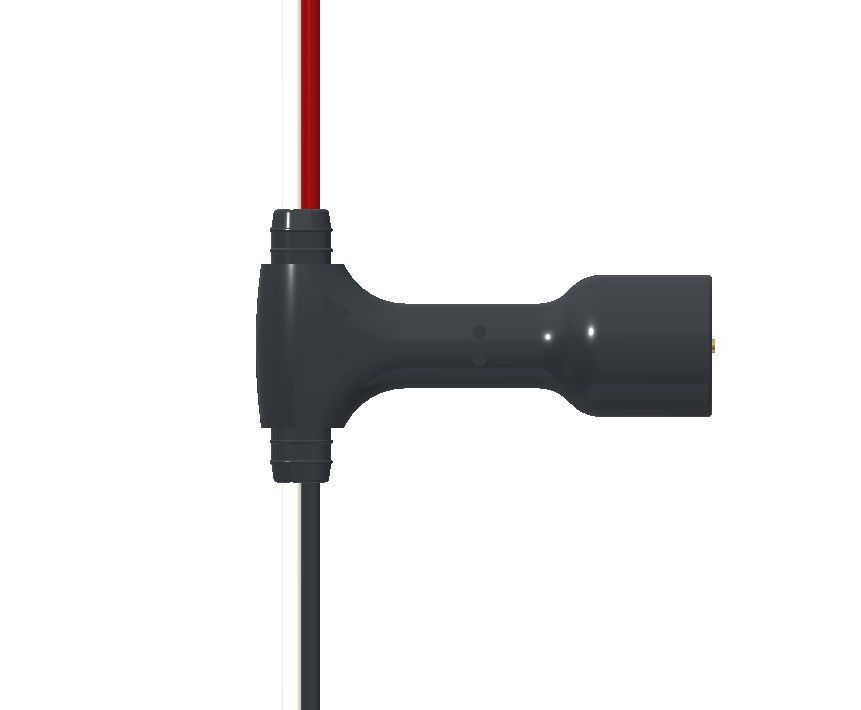

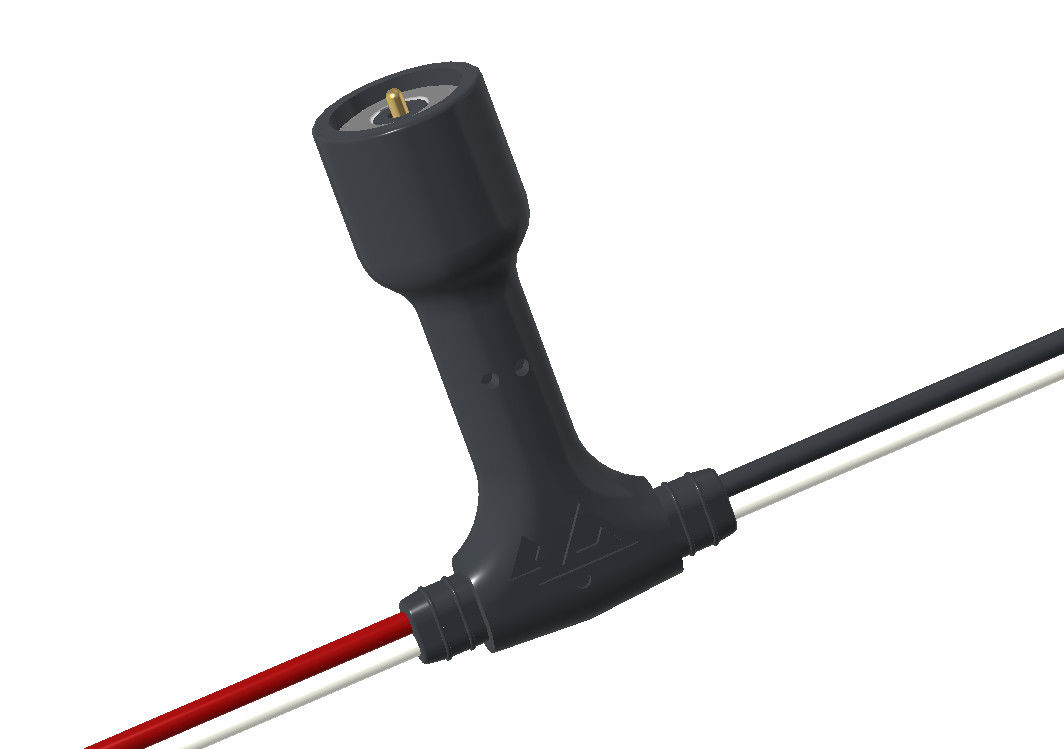

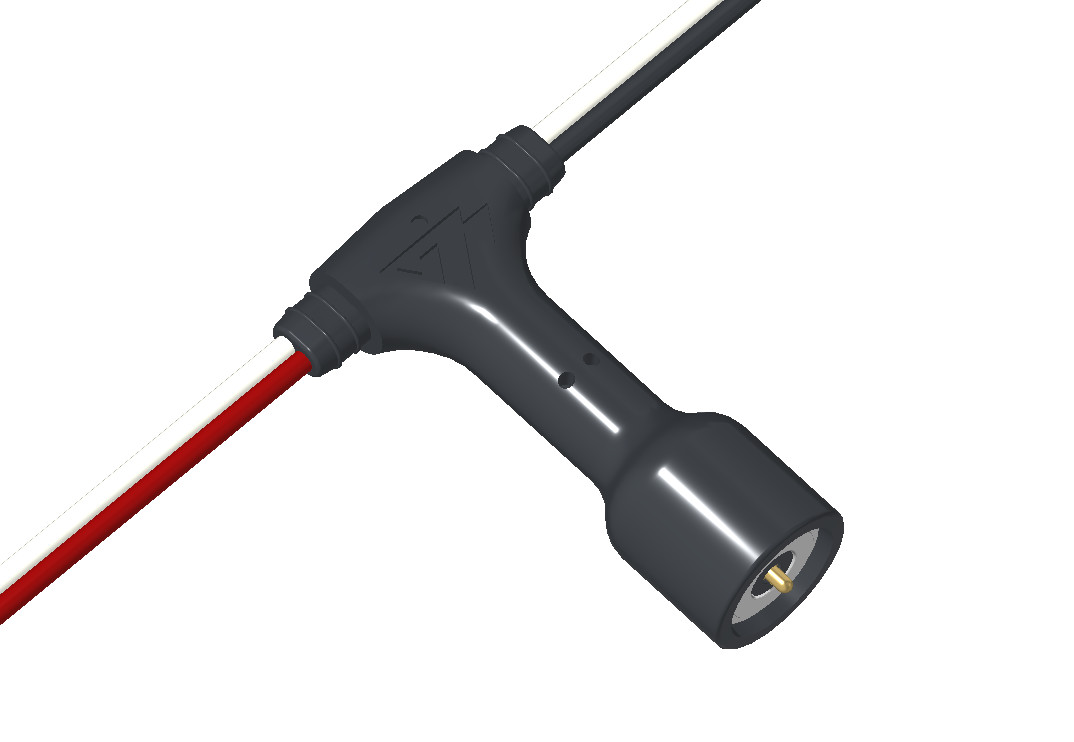

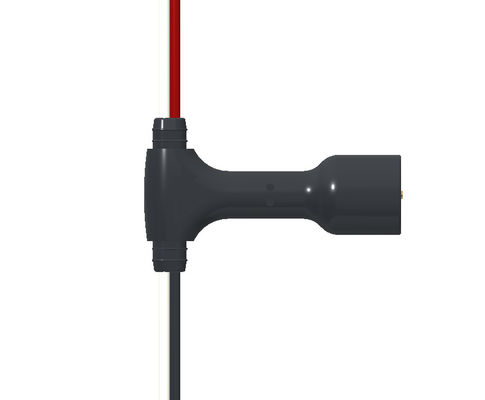

400g fuerza magnética 1.5A corriente continua conector magnético masculino redondo con alambre
El material y el recubrimiento cumplen las normas ROHS y REACH.
Para garantizar el mejor uso,por favor,operar en función de la altura de trabajo;
Basándose en los dibujos de ingeniería, no deberá exceder la compresión máxima permitida.
Mecánica:
-Fuerza de contacto: 80 g±20 g a 1,1 mm de la cigüeña de trabajo
- Prueba de vida:10,000ciclo
-Ensayo de capacidad de adsorción:La adsorción femenina de acoplamiento es de 400 g ± 20%.
Eléctrico:
-Válvula de tensión nominal:DC 12V El dispositivo está diseñado para funcionar a una tensión nominal de 12V DC.
- Corriente nominal:1.5A Máx. La corriente continua máxima que puede soportar el dispositivo es de 1,5 Amperios.
-Resistencia de contacto del alfiler:50 miliohm Máx. La resistencia eléctrica entre los contactos de los pines de resorte no debe exceder de 0,05 ohms (50 mΩ).
Parámetro de los conectores masculinos de los cables magnéticos de CC:
|
Nombre
|
Conector de cable magnético de CC
|
|
El tipo
|
Hombre
|
|
El pin
|
2 pines o personalizado
|
|
El cable
|
El PVC
|
|
Duración del producto
|
100 mm
|
|
El color
|
Negro
|
|
El alfiler de Pogo
|
Las demás
|
|
Magnético
|
N2O y N3O
|
|
Fuerza de resorte
|
80G ±20g, a la una.1mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
10000 ciclos Min..
|
|
Adsorción de atraque femenina
|
400 g ± 20%
|
|
En la actualidad
|
1.50Amax
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
25°C a +80°C
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector del cable magnético CC
Nodo de conexión del conector del cable magnético CC
Vista del embalaje:
Ventajas del conector magnético:
●Diseño humanizado de la experiencia de conexión de adsorción automática;
●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;
●Duración de vida: hasta 100.000-200.000 ciclos;
●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);
● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;
●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;
●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;
●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional
Los productos de conectores magnéticos se utilizan ampliamente en varias industrias debido a su conveniencia, fiabilidad y capacidad para prevenir daños por remolques accidentales.
1Electrónica de consumo
● ¿Qué es?Smartphones & Tablets: Se utilizan para la carga (por ejemplo, MagSafe para iPhones, adaptadores de carga magnética).
● ¿Qué es?Dispositivos portátiles: relojes inteligentes, auriculares inalámbricos (por ejemplo, cargador de Apple Watch).
● ¿Qué es?Computadoras portátiles y accesorios: puertos de carga magnéticos (conectores MagSafe de MacBook más antiguos).
2. Dispositivos médicos
● ¿Qué es?Monitores de salud portátiles: parches de ECG, monitores de glucosa.
● ¿Qué es?Herramientas quirúrgicas y de diagnóstico: Conexiones de energía/datos seguras y rápidas de desconexión.
● ¿Qué es?Ayuda auditiva: soluciones de carga magnética.
3Industria y automóviles
● ¿Qué es?Sensores y diagnósticos para automóviles: equipo de ensayo fácil de conectar.
● ¿Qué es?Robótica y drones: Transferencia segura de energía/datos con seguridad de liberación rápida.
● ¿Qué es?Sistemas de iluminación LED: conectores de energía magnética modulares.
4Equipos marinos y al aire libre
● ¿Qué es?Dispositivos impermeables: Carga magnética para electrónica resistente (evitando la corrosión del puerto).
● ¿Qué es?Equipo de buceo y militar: Conexiones seguras en ambientes hostiles.
5. IoT y dispositivos domésticos inteligentes
● ¿Qué es?Cerraduras y cámaras inteligentes: conexiones de energía resistentes a alteraciones.
● ¿Qué es?Aparatos modulares: periféricos fáciles de conectar (por ejemplo, aparatos magnéticos de cocina).
6. Energía y herramientas eléctricas
● ¿Qué es?Paquetes de baterías: Conexiones magnéticas rápidas para herramientas y drones.
● ¿Qué es?Paneles solares: Conectores magnéticos fáciles de instalar.
¿Por qué UPE debe ser su socio?
● Confiabilidad y durabilidad
● Diseño y entrega rápidos
● Una asociación confiable y honesta
Cómo colocar el pedido de conector de cable magnético
* Identifique sus requisitos ((Tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)
*Negociar precios y condiciones (pueden aplicarse descuentos a granel).
* Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).
* Realice el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).
*Control de calidad y envío
*Rastrear el cargamento.
* Inspeccione el producto a su llegada para garantizar su calidad.
Plazo de pago:T/T, depósito del 50%, saldo del 50%
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
