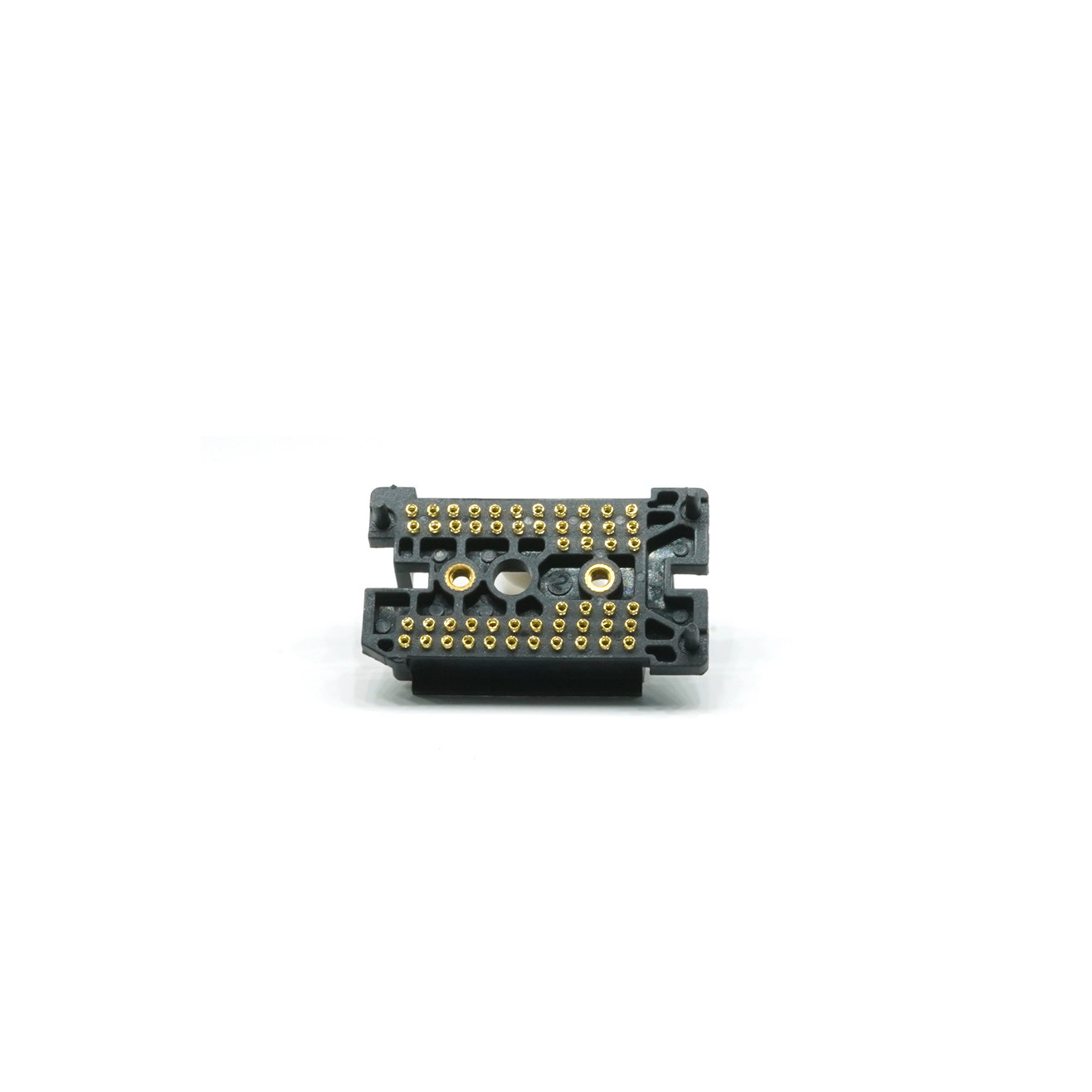

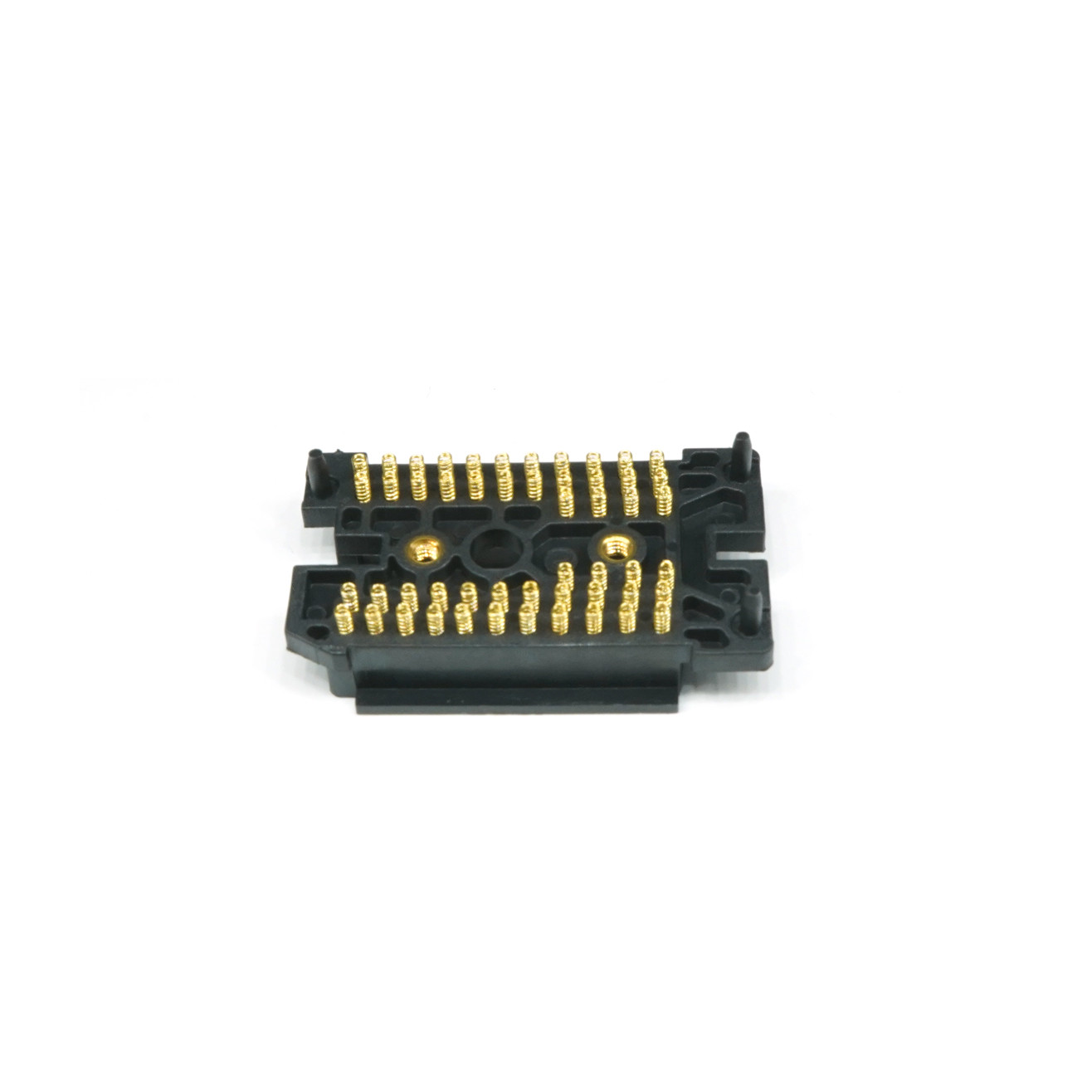

Conector de cartucho de impresora de 52 posiciones con conector de resorte 52 pin HP45 Pogo Pin.
El conector HP45 pogo de 52 pines está compuesto por tres partes,respectivamente son plástico, pin, resorte.
El conector de resorte HP45 de 52 pines se utiliza comúnmente en los sistemas de impresión por inyección de tinta, particularmente con las cabezas de impresión HP45.garantizar un contacto eléctrico fiable.
Las demás
El material:PA9T (poliftalamida)
El color:Negro
El pin
El material:C3604
Acero y aceites:5 u"
Primavera
1. Ambos extremos estarán cerrados cuadrados.
2.Durante el procesamiento del embalaje, está prohibidopara tener doble resorte juntos de proveedor.
3Como muestra el valor de la fuerza del resorte en el dibujo, que se mide después de precargar 10 veces.
4.Para inspeccionar el resorte bajo una escala de 10X y la superficie del alambre no debe tener ningún daño;
Los bordes de la posición de corte de ambos extremos que no pueden exceder el diámetro exterior del resorte
5.El proveedor debe extraer las propiedades magnéticas del material de resorte mediante algún dispositivo y llenar con aire en la bolsa de embalaje durante el embalaje
6Producto conforme a las normas RoHS y HF.
|
Datos de primavera
|
|
El material
|
SUS304
|
|
Diámetro del alambre
|
0.16 mm (± 0,010))
|
|
Diámetro exterior
|
1.11 mm (+0.02/-0.02
|
|
Giro total
|
15
|
|
Giros activos
|
11
|
|
Ellasticidad
|
71600 G ((N/mm2)
|
|
Durabilidad
|
10,000 ciclos (min.)
|
|
Superficie revestida
|
W/0
|
|
Revestimiento con oro
|
5 u"
|
Tamaño de plástico
Tamaño del pin
Tamaño del muelle

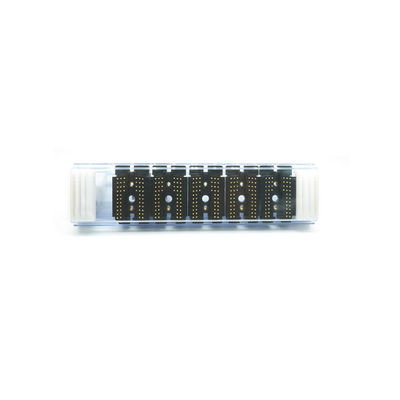

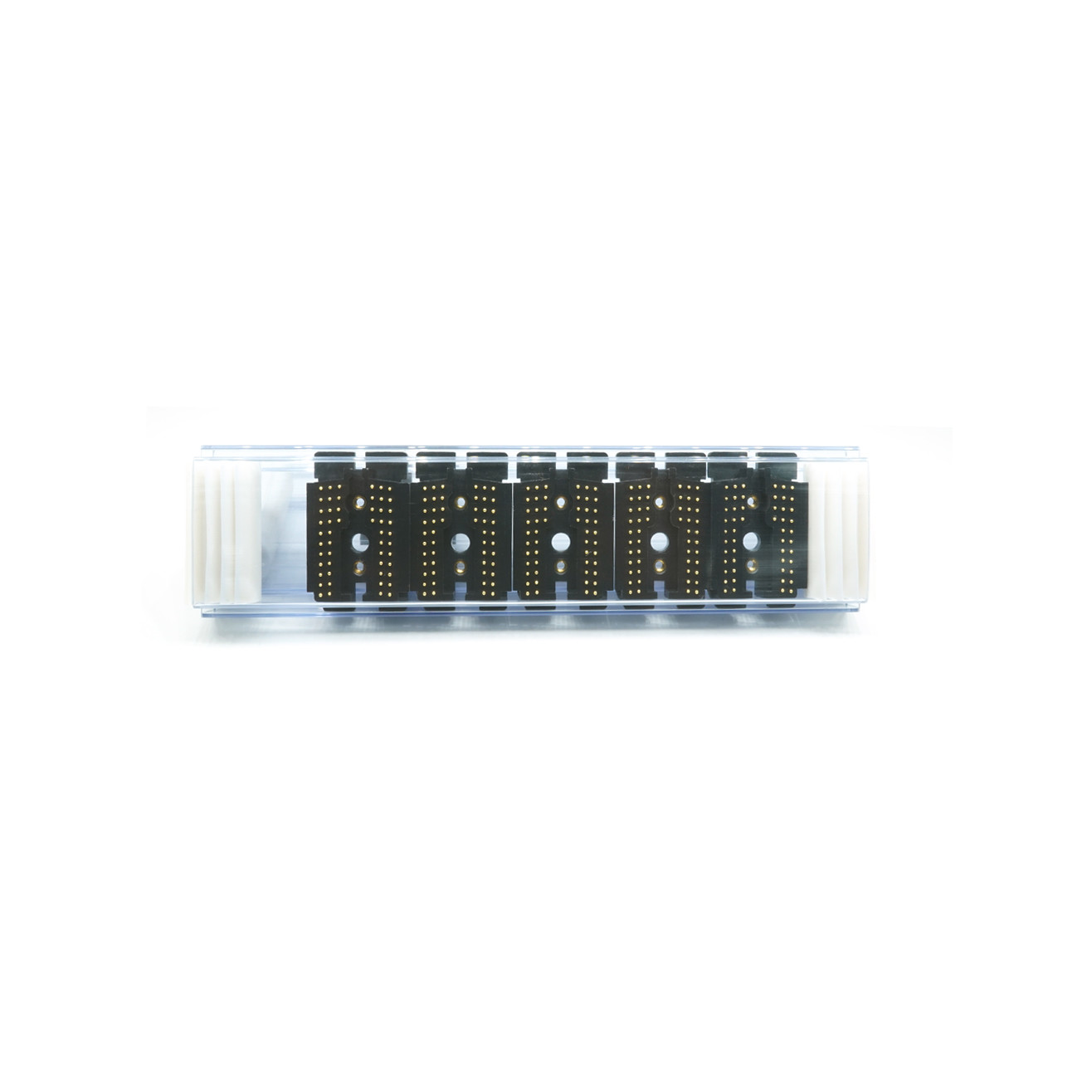

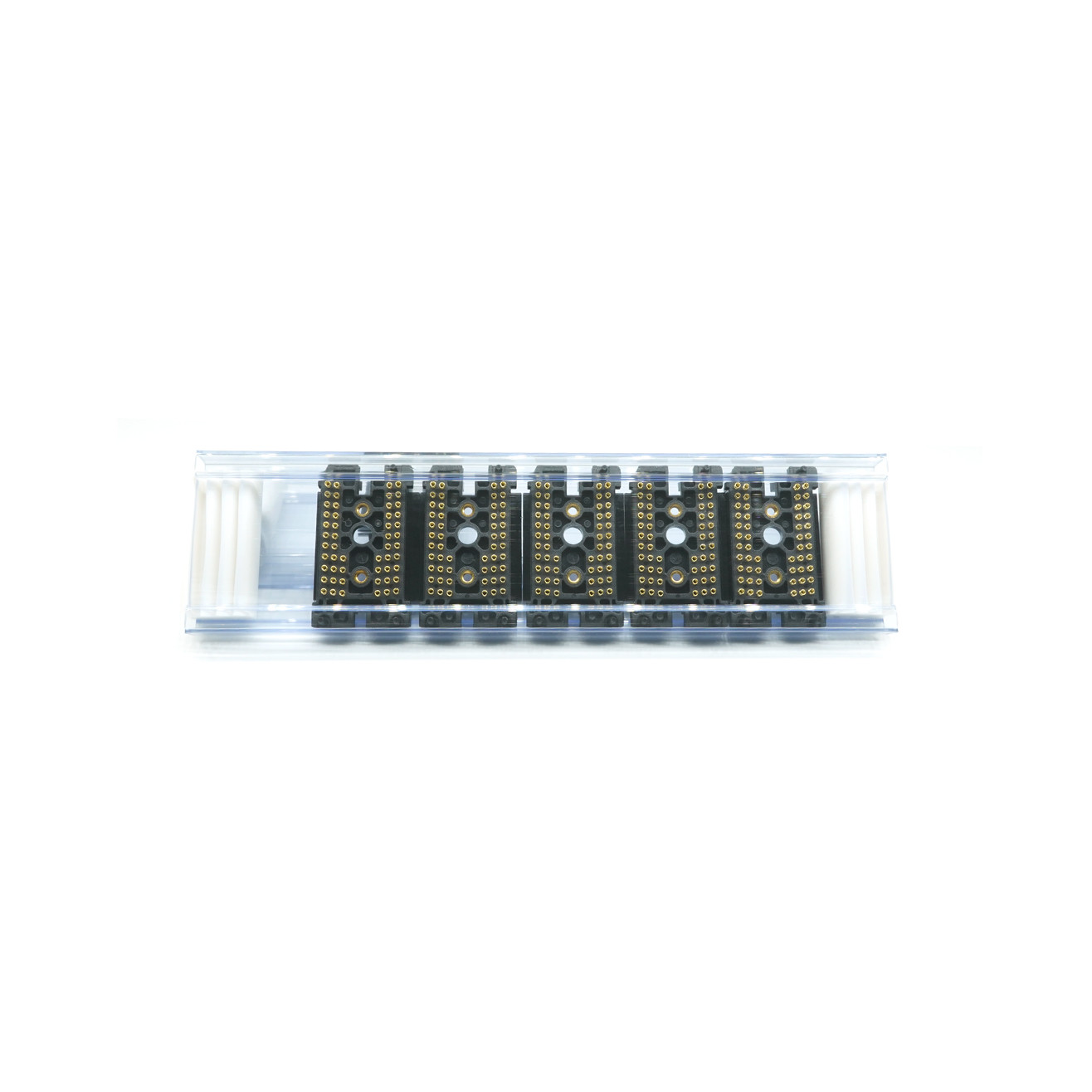

Envase:
Ventajas del conector UPE Pogo Pin
El conector Pogo Pin, comúnmente conocido como pines de resorte o pines pogo, ofrece varias ventajas:
Confiabilidad:Los pines UPE Pogo que utilizan la tecnología CLIP proporcionan una conexión eléctrica constante y fiable, incluso en entornos sujetos a vibraciones y choques mecánicos.
Diseño compacto:Su pequeño tamaño les permite caber en espacios reducidos, lo cual es ideal para dispositivos electrónicos modernos y compactos.
La flexibilidad:Los alfileres de Pogo pueden adaptarse a las variaciones de la superficie, asegurando una conexión estable incluso si las superficies de apareamiento no están perfectamente alineadas.
Facilidad de uso:Son fáciles de usar, con una instalación y mantenimiento sencillos.
Durabilidad:Están diseñados para soportar numerosos ciclos de conexión y desconexión, lo que los hace muy duraderos
Nuestra ventaja y su elección:
.UPE profesional personalizado Pogo Pin de alta corriente con la serie 15A-30A, se ha producido en masa.
.UPE desarrollado 1,27 mm,2.0mm 2.54mm de pasillo estándar macho y hembra 2pin-40pin Pogo conector de alfiler con SMT / DIP / ángulo derecho / copa de soldadura.
.Pogo Pin Life prueba hasta 1.000.000 ciclos.
.Todos los productos pueden pasar el estándar HF, RoHS REACH.
.El informe de prueba eléctrica 100% proporcionado antes de la entrega de los productos.
.Disponemos de varias formas personalizadas, de estructura pequeña y de alta corriente.
¿Por qué los clientes eligenUPE?
1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
Algunos de los conectores Pogo Pin personalizados para referencia:
Campo de aplicación del conector Pogo Pin:
