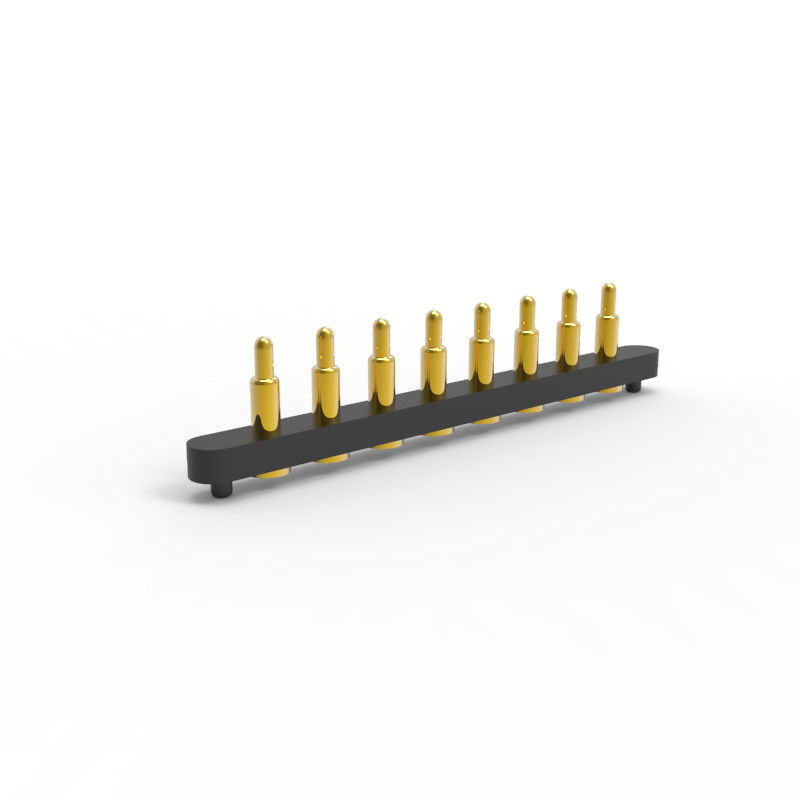

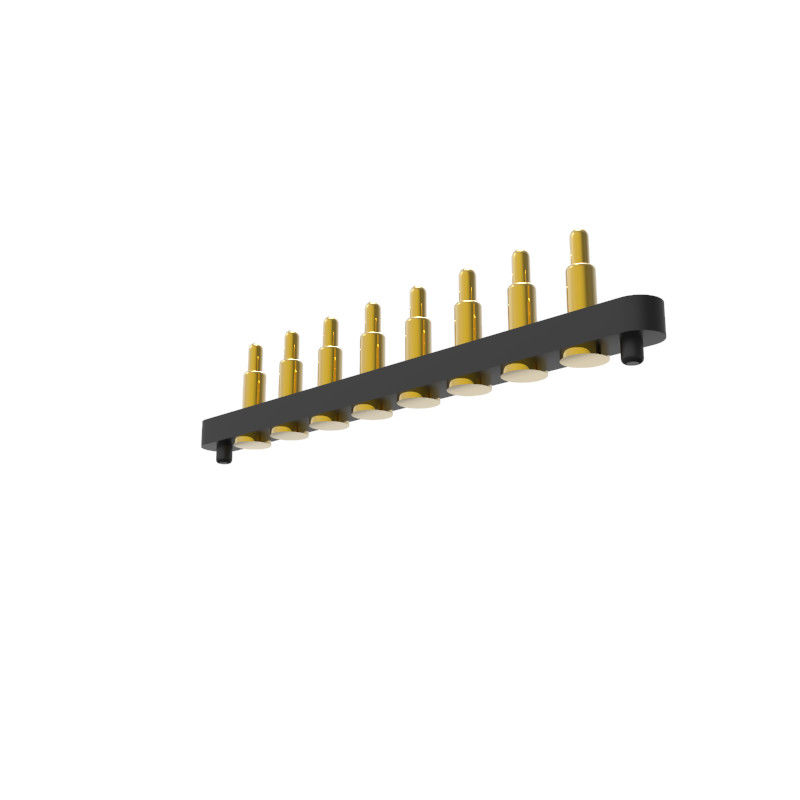

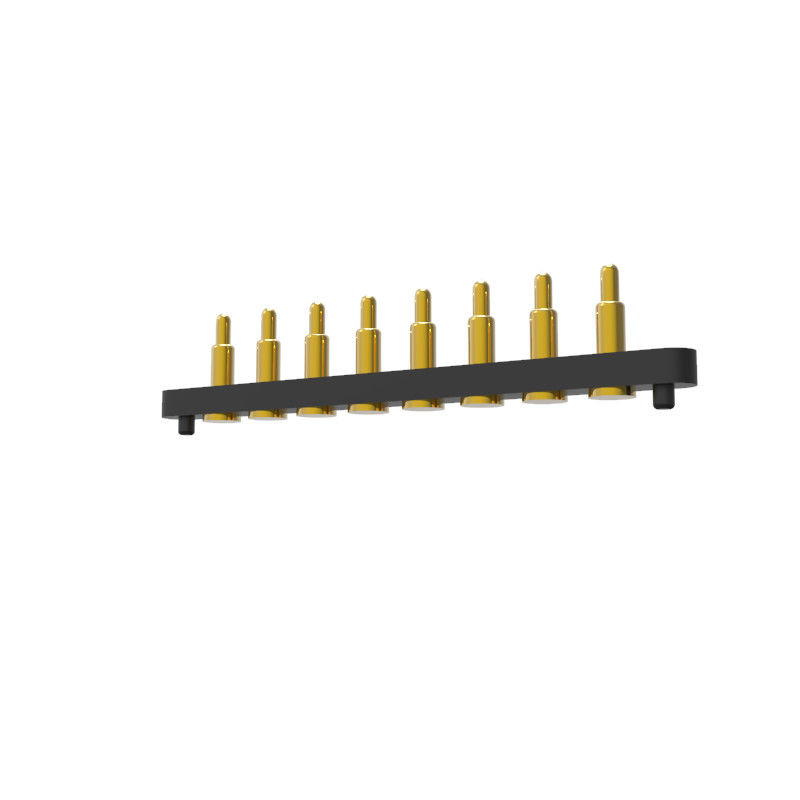

8pin SMT de resorte cargado conector pogo pin montaje de la superficie de la placa PCB de latón de oro. Para el tipo SMT pogo pin, es buena estabilidad, la parte inferior del barril es un diseño de fondo plano,que es fácil de soldar en la placa de PCB.UPE proporcionan un servicio profesional de personalización de conectores de alfiler de pogo cargados con resorte, diferentes productos y soluciones de conectores de alfiler de pogo se pueden diseñar de acuerdo con las diferentes necesidades del cliente.
Ventajas del conector UPE Pogo Pin
El conector Pogo Pin, comúnmente conocido como pines de resorte o pines pogo, ofrece varias ventajas:
Confiabilidad:Los pines UPE Pogo que utilizan la tecnología CLIP proporcionan una conexión eléctrica constante y fiable, incluso en entornos sujetos a vibraciones y choques mecánicos.
Diseño compacto:Su pequeño tamaño les permite caber en espacios reducidos, lo cual es ideal para dispositivos electrónicos modernos y compactos.
La flexibilidad:Los alfileres de Pogo pueden adaptarse a las variaciones de la superficie, asegurando una conexión estable incluso si las superficies de apareamiento no están perfectamente alineadas.
Facilidad de uso:Son fáciles de usar, con una instalación y mantenimiento sencillos.
Durabilidad:Están diseñados para soportar numerosos ciclos de conexión y desconexión, lo que los hace muy duraderos
Nuestra ventaja y su elección:
.UPE profesional personalizado Pogo Pin de alta corriente con la serie 15A-30A, se ha producido en masa.
.UPE desarrollado 1,27 mm,2.0mm 2.54mm de pasillo estándar macho y hembra 2pin-40pin Pogo conector de alfiler con SMT / DIP / ángulo derecho / copa de soldadura.
.Pogo Pin Life prueba hasta 1.000.000 ciclos.
.Todos los productos pueden pasar el estándar HF, RoHS REACH.
.El informe de prueba eléctrica 100% proporcionado antes de la entrega de los productos.
.Disponemos de varias formas personalizadas, de estructura pequeña y de alta corriente.
Estructura y descripción del tipo Pogo Pin:
En el caso de los vehículos de motor.Buena estabilidad, la parte inferior del barril es un diseño de fondo plano, que es fácil de soldar en la placa de PCB.
DIP: ¿ Qué es?Hay un alfiler de posicionamiento en la cola del barril.
Soldadura.
Dos cabezas: El diseño del pin Pogo de doble cabeza proporciona a los diseñadores una mayor flexibilidad en la transmisión bidireccional de tablero a tablero
La conexión, el doble pin de la cabeza no necesita ser soldado.
Ángulo derecho:La cola del Pogo Pin está doblada, proporcionando a los diseñadores más opciones en el uso del espacio, la cola también se puede soldar con alambre
Copo de soldadura:Adecuado para productos de cable, fácil de soldar con alambre
Tipo de tornillo:Los productos con especificaciones especiales pueden satisfacer las diferentes necesidades de los clientes, y puede ser personalizado de acuerdo con las necesidades
de los clientes.
¿Por qué los clientes eligenUPE?
1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
Rendimiento de los parámetros del conector de resorte
|
Nombre de las piezas
|
Tabla de rendimiento de los parámetros
|
|
Materia en barril
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
|
|
Material del chorro
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
Acero inoxidable
|
|
Opciones de primavera
|
Las demás
|
Cables de música
|
|
|
|
Requisitos para el revestimiento
|
El oro-Au
|
Acero y acero
|
Las demás materias primas
(Pd-Ni)
|
|
|
Corriente nominal
|
1A, 2A, 3A, 5A, 15A o 30A (construcciones diferentes)
|
|
Válvulas de tensión
|
El valor de las emisiones de dióxido de carbono
|
|
Resistencia de contacto
|
30 mΩ 50 mΩ máximo.
|
|
Prueba de vida
|
50, 000 ciclos Min. 1000.000 ciclos Máximo
|
|
Temperatura de reflujo.
|
265°, 4~5 segundos
|
|
Prueba de fiabilidad del PIN POGO
|
|
Fuerza de retención
|
a un ciclo nominal de 500±50 por hora,50, 000 ciclos como mínimo
|
|
Humedad
|
EIA-364-31,Método de ensayo II, condición A: los sujetos acoplan los conectores a la humedad relativade 90% a 95% de Hg y una temperatura de 40°C ± 2°C Humedad relativa durante 96 h¿Qué es esto?
|
|
Resistencia al calor de la soldadura
|
EIA-364-56, Procedimiento 5, nivel 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Espray de sal
|
EIA-364-26,Condición de ensayo B Conectores acoplados por el sujeto a una solución salina de 5 ± 1%.Concentración, 35+1°C- ¿ Qué pasa?°C durante 48 horas.
|
|
Prueba de fuerza de resorte
|
Procedimiento de ensayo de fuerza normal, 100 g ± 20 g a altura de trabajo
|
|
Vida útil a temperatura
|
EIA-364-17,Método de ensayo A,condición 4,condición de tiempo de ensayo A.conectores para 85°C± 2°C durante 96 horas.
|
|
Capacidad de soldadura
|
EIA-364-52 Baje en el 265±5°C, 60/40±5% Sn/pb soldadura durante 4,0 ~ 5,0 segundos
|
|
Resistencia de contacto
|
EIA-364-23 Medir la resistencia de contacto con una corriente de ensayo de 100 mA como máximoy tensión máxima de 20 mV
|
Algunos de los conectores Pogo Pin personalizados para referencia:
Campo de aplicación del conector Pogo Pin:
Embalaje y transporte marítimo
