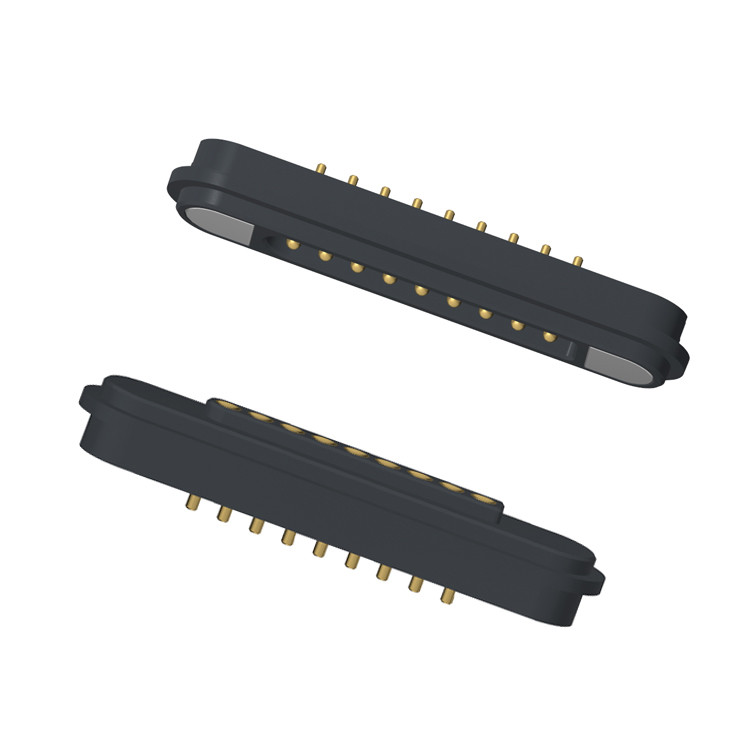

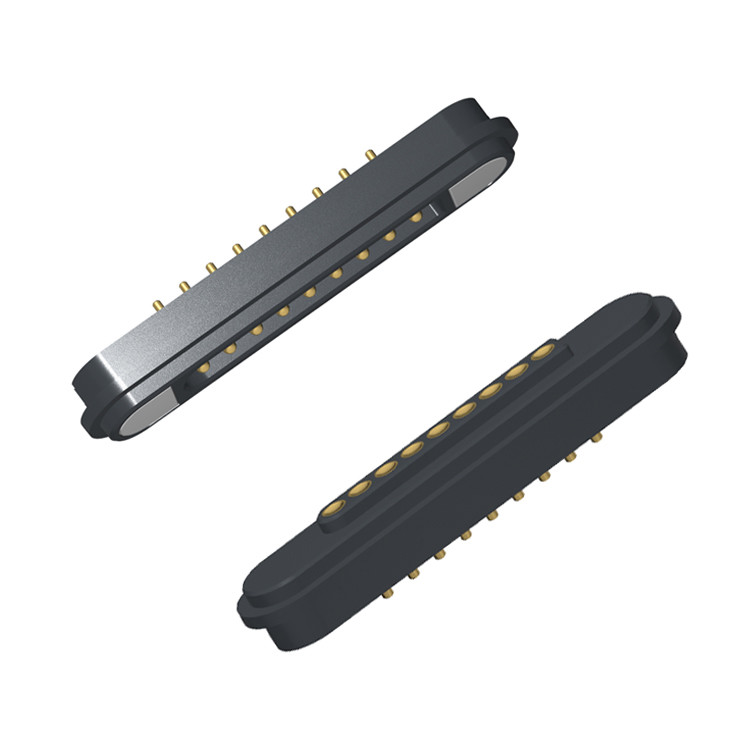

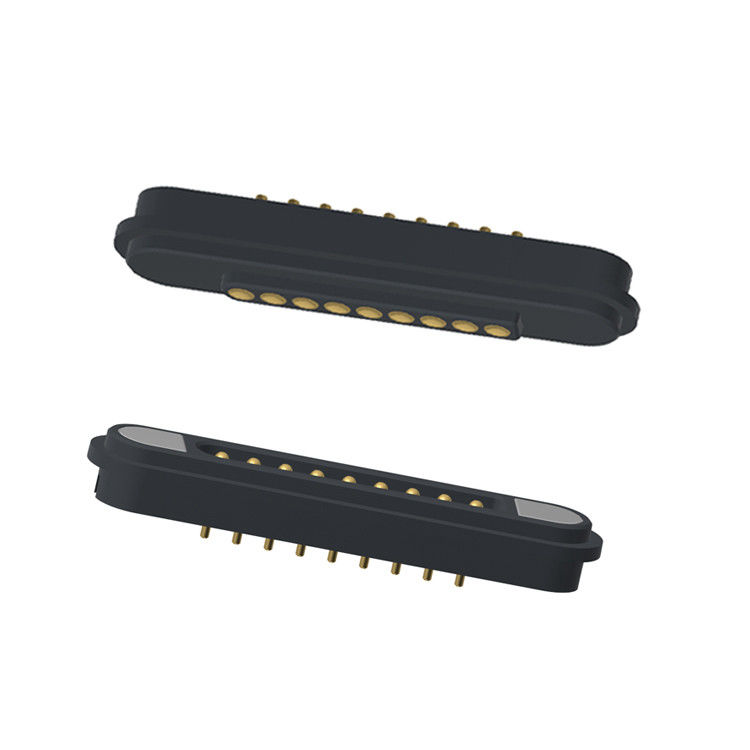

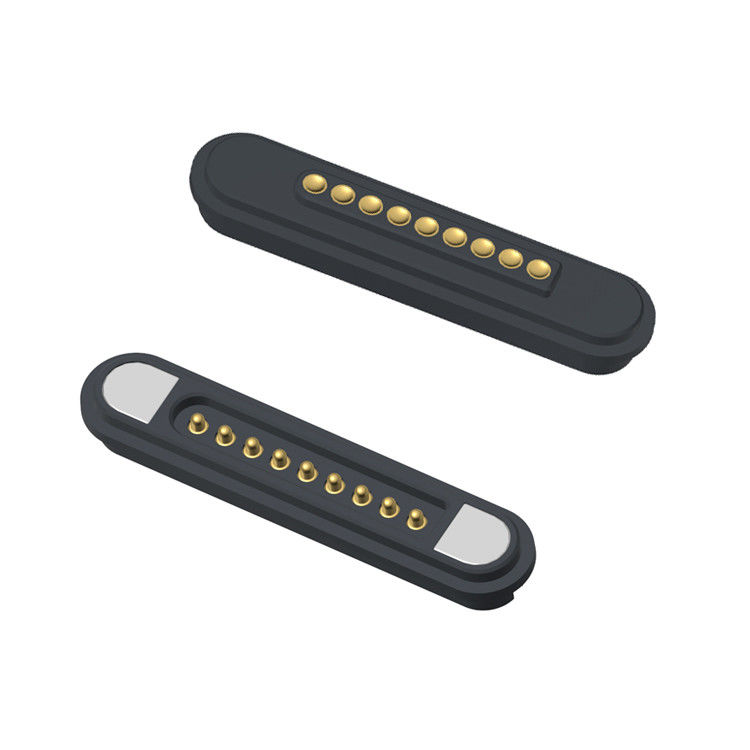

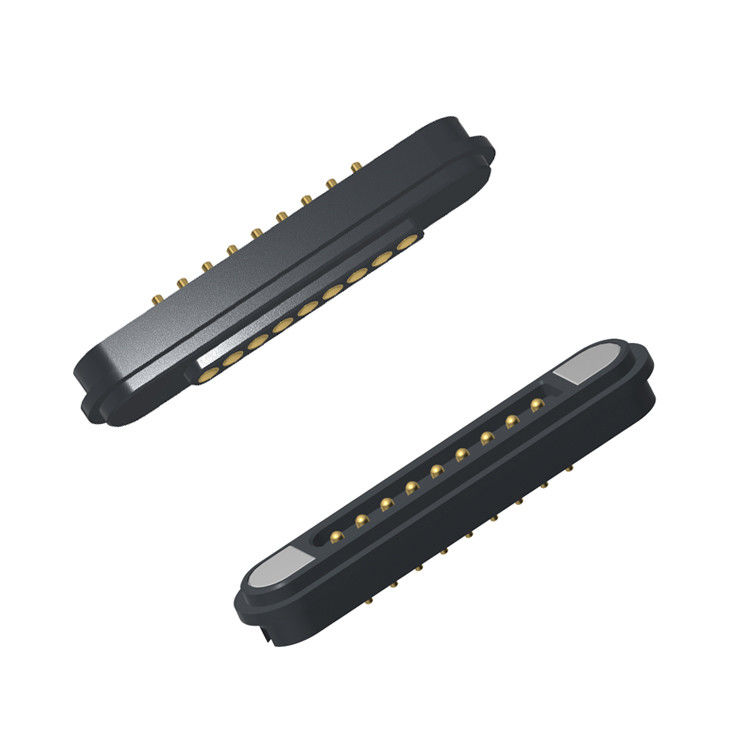

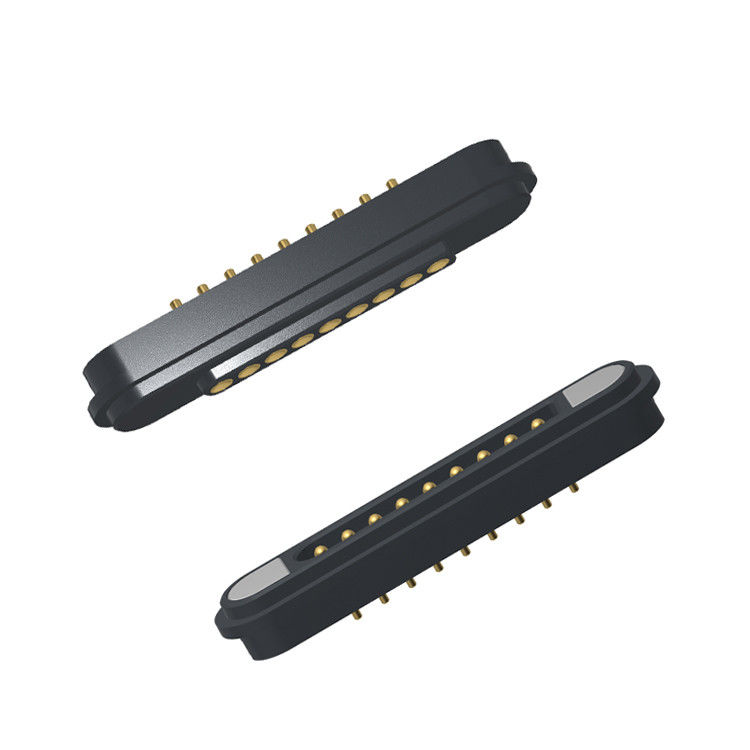

600G Conector magnético de 9 pines Pogo Pin para simulador solar

600G Conector magnético de fuerza magnética de 9 pines Pogo Pin para simulador solar

UPE Manufacturero profesional de conectores y cables magnéticos

Diseñamos y fabricamos conectores magnéticos profesionales y conectores de cable magnético.Nuestro equipo de ingeniería interno se asocia con usted para crear soluciones de conectores de pines pogo magnéticos totalmente personalizados, adaptado con precisión a sus necesidades únicas.

Como fabricante profesional de conectores magnéticos y conectores de cables magnéticos, UPE proporciona una personalización de extremo a extremo.Nuestros ingenieros de diseño dedicados trabajan directamente con usted para entender sus necesidades y desafíos específicosLuego desarrollamos productos de conectores de pinos de pogo magnéticos a medida y soluciones integradas, ofreciendo la conectividad magnética exacta que requiere.

Para garantizar la vida útil mecánica de contacto del pin de pogo, NUNCA comprima más allá de la carrera de trabajo definida especificada en el dibujo.que conduce a un rendimiento reducido o a una falla.

Materiales para la fabricación:

Vivienda:Se aplicará el método de ensayo de la etiqueta de identificación.

Pin de Pogo: latón C3604 Revestimiento Au 0.125um, Muelle: SUS304
Pulsera femenina: de latón con recubrimiento de 0,125 mm

Imán: N52 NdFeB Revestimiento Ni Cu Ni

M.- ¿Qué es eso?

Fuerza de contacto: 80g±20g a 1,0 mm de la cigüeña de trabajo

Adsorción masculina y femenina Prueba de duración: 10.000 ciclos

Ensayos de capacidad de adsorción: la adsorción femenina de acoplamiento es de 600 g ± 20%.

Eléctrico:

La tensión nominal:DC12V; tensión nominal: 3AMax.

Resistencia de contacto del alfiler de resorte: 50 miliohm máximo.

Desempeño medioambiental:

Tolerancia a la temperatura: 260°C

Temperatura de funcionamiento: -25°C a +80°C

Prueba en el medio ambiente: salpican 48 horas

Para los conectores magnéticos masculinos y femeninos de 9 pines, el parámetro del conector magnético femenino:

Dibujo técnico del conector magnético masculino de 9 pines

Dibujo técnico del conector magnético femenino 9pin

Ventajas del conector magnético:

1) Experiencia de conexión de adsorción automática; fácil operación;

2) Utiliza una interfaz magnética para quitar el dispositivo más fácilmente.

3)Ciclo de vida alto: admite entre 50.000 y 300.000 tiempos de vida de reajuste;

4) Es fácil de diseño impermeable personalizado, la mujer puede lograr a prueba de polvo y impermeable (IP68);

5) Soporta una corriente alta (3A-20A), recarga más rápida;

6)Excelente grado de corrosión (48H-120H) para los ambientes más hostiles;

8)Forma personalizada para cumplir con la combinación de la forma del producto, mejorar el punto de venta del producto;

9)Posicionamiento de los imanes, uso de los imanes y estructura para proteger el doble circuito

la dirección ((Es orientado al usuario y fácil de usar)

10)Excelente interfaz de escalabilidad,Puede lograrse ((Power Signal Video Audio Jack Etc);

11)El tiempo de desarrollo es corto, el molde de bajo costo para la personalización;

12) Proporciona una transmisión fiable de señal de alta RF. Nuestro conector es USB 2.0

Aplicación de los productos de conectores magnéticos:

¿Por qué UPE debe ser su socio?

1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
7Normas medioambientales de los productos

Cómo hacer su pedido de conector magnético con UPE

1Envíe sus requerimientos
Proporcione detalles tales como:

.Tipo de conector (alimentación, datos, híbrido, impermeable, etc.)

.Nombres de voltaje y corriente

.Duración del cable y especificaciones

.Preferencias de polaridad magnética y alineación

.Cantidad y tiempo de entrega

Requisitos especiales (clasificación IP, blindaje, certificaciones, etc.)

.Opción 1: Rellene el formulario de solicitud de cotización en nuestro sitio web.
.Opción 2: envíe sus especificaciones directamente aSunion@upetech.net(o su contacto designado).

2Reciba un presupuesto personalizado
Nuestro equipo de ingenieros revisará sus requisitos.

Proporcionaremos una cotización competitiva, incluyendo:Precio/tiempo de entrega/opciones de prototipos (si es necesario)

3Aprobar y confirmar la orden.
Una vez aprobada la cotización, finalizaremos el programa de diseño y producción.

Para nuevos diseños, podemos ofrecer modelos 3D o muestras para pruebas.

4Producción y garantía de calidad
UPE fabrica su pedido con estrictos controles de calidad.

Podemos proporcionar informes de pruebas y certificaciones bajo petición.

5Entrega rápida y soporte.
Su pedido se envía a través de su método de logística preferido (DHL, FedEx, transporte marítimo, etc.).

Nuestro equipo permanece disponible para soporte técnico y pedidos futuros.

Plazo de pago:

50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).

50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.

Método de pago

T/T (Transferencia bancaria),PayPal, Banco OCBC

Recomendación:

Utilice PayPal para las muestras (más seguro).

Utilice T/T para pedidos a granel (tarifas más bajas).

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
