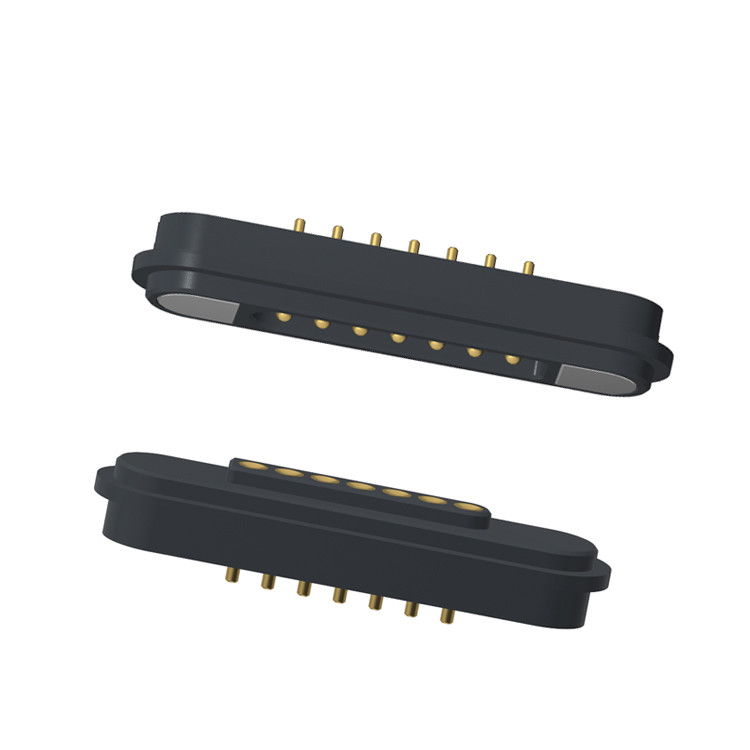

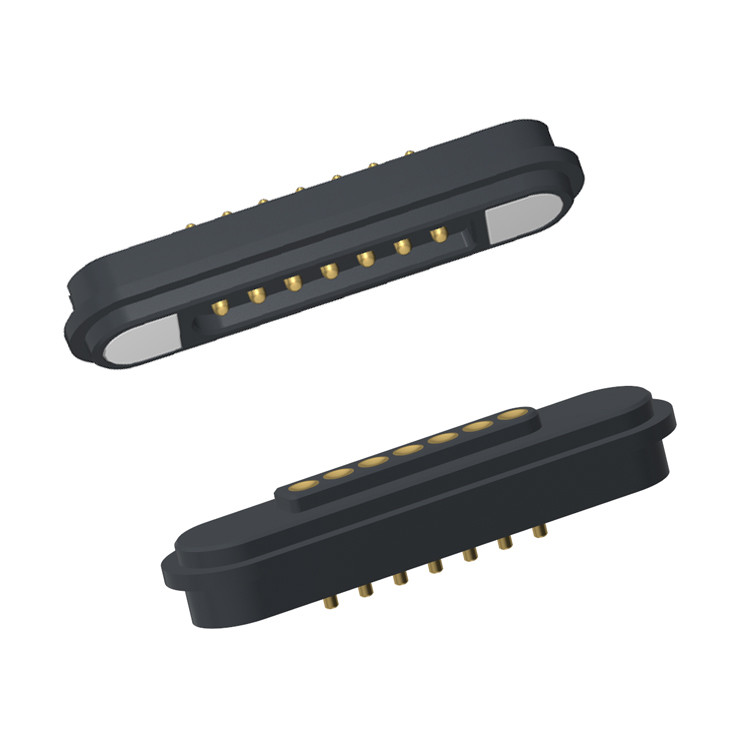

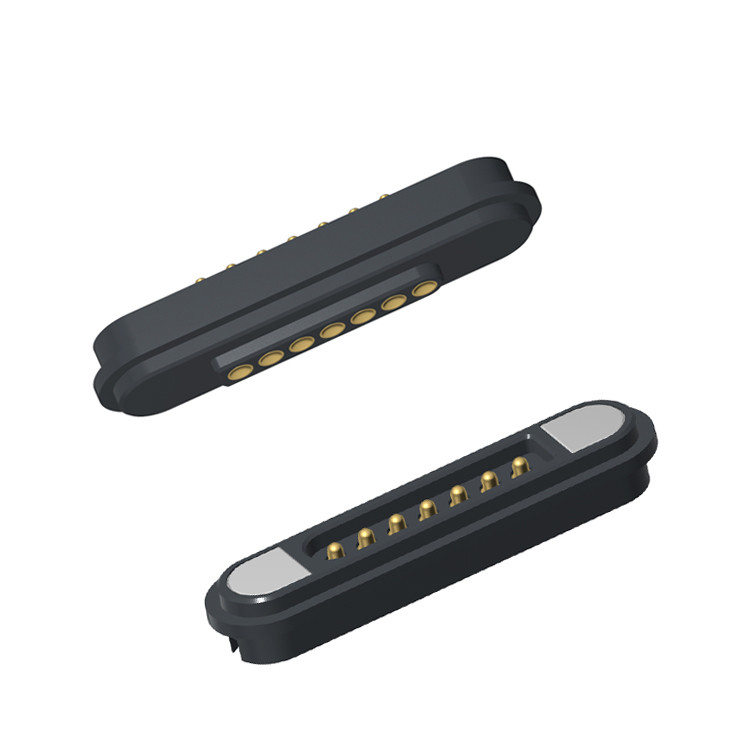

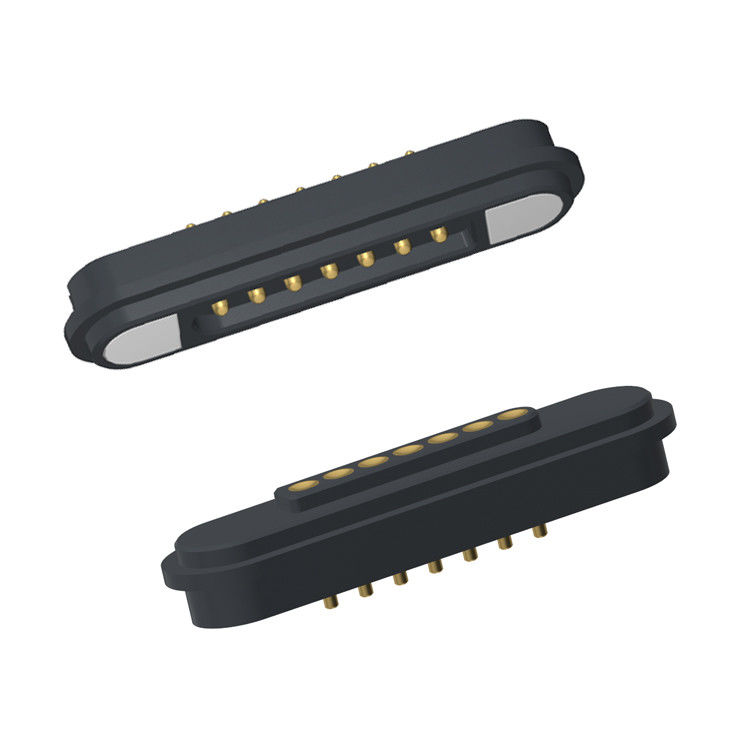

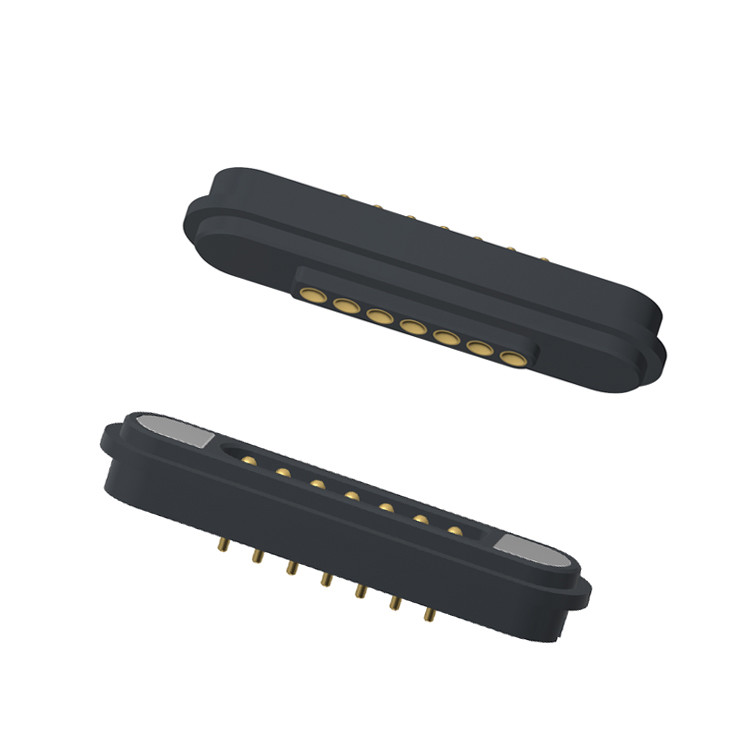

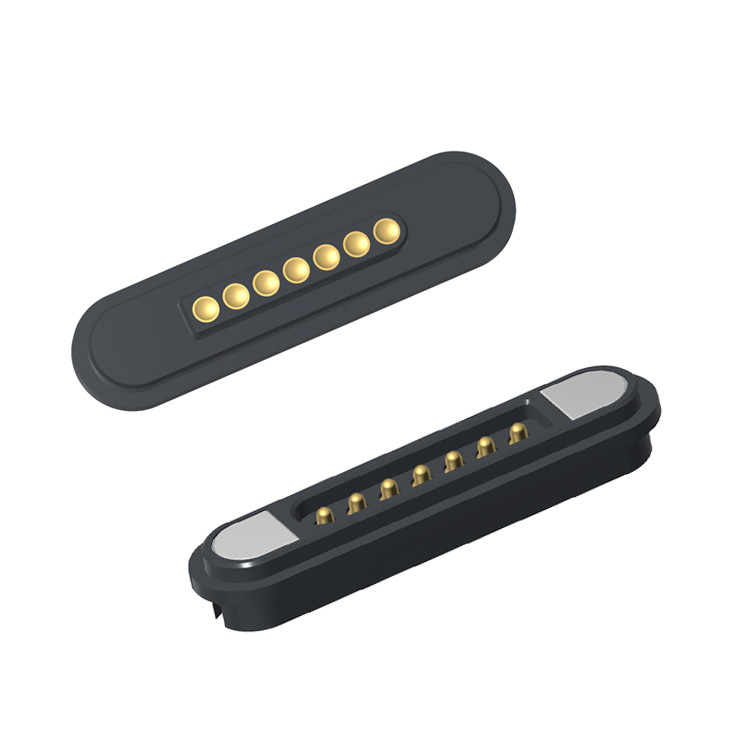

Conector de magnetos de carga de resorte Pitch 2.2 MM Hombre Hembra 7 pin Conector de pin Pogo magnético

Conector de magnetos de carga de resorte Pitch 2.2 MM Hombre Hembra 7 pin Conector de pin Pogo magnético.

UPE Manufacturero profesional de conectores y cables magnéticos

Diseño personalizado rendimiento confiable soluciones de extremo a extremo

En elUPE, nos especializamos en el diseño y fabricación de alta calidadconectores magnéticosyConectores de cable magnéticoCon nuestro equipo interno de ingenieros y diseñadores expertos, ofrecemos soluciones innovadoras de ingeniería de precisión para diversas industrias,incluidos los productos electrónicos de consumo, dispositivos médicos, IoT y aplicaciones industriales.

Para garantizar la vida útil mecánica de contacto del pin de pogo, NUNCA comprima más allá de la carrera de trabajo definida especificada en el dibujo.que conduce a un rendimiento reducido o a una falla.

Materiales para la fabricación:

Vivienda:con un contenido de nitrógeno en el contenido de nitrógeno en el contenido de nitrógeno en el contenido de nitrógeno en el contenido de nitrógenoEl uso de la tecnología de la Unión Europea para la fabricación de productos químicos no está autorizado.

Pogo Pin: latón C6801 con recubrimiento Au 0.125um,Alta conductividad, resistencia a la corrosión
Pulsera femenina: de latón con recubrimiento de 0,125 mm
Magnético de conector magnético masculino: N52 NdFeB Revestimiento Ni Cu Ni Superficie de apariencia N-polo,N52 NdFeB Revestimiento Ni Cu Ni Superficie de apariencia S-polo

Imán de conector magnético femenino: N52 NdFeB Revestimiento Ni Cu Ni

M.- ¿Qué es eso?

Fuerza de contacto: 80g±20g a 1,0 mm de la cigüeña de trabajo

La cigüeña llena: 1,2 mm

Adsorción masculina y femenina Prueba de duración: 10.000 ciclos

Eléctrico:

La tensión nominal:DC12V; tensión nominal: 3AMax.

Resistencia de contacto del alfiler de resorte: 50 miliohm máximo.

Desempeño medioambiental:

Tolerancia a la temperatura: 260°C

Temperatura de funcionamiento: -25°C a +80°C

Prueba en el medio ambiente: salpican 48 horas

Para los conectores magnéticos masculinos de 7 pines y para los conectores magnéticos femeninos, el parámetro será el siguiente:

Dibujo técnico del conector magnético masculino de 7 pines

Dibujo técnico del conector magnético femenino de 7 pines

Ventajas del conector magnético:

1) Experiencia de conexión de adsorción automática; fácil operación;

2) Utiliza una interfaz magnética para quitar el dispositivo más fácilmente.

3)Ciclo de vida alto: admite entre 50.000 y 300.000 tiempos de vida de reajuste;

4) Es fácil de diseño impermeable personalizado, la mujer puede lograr a prueba de polvo y impermeable (IP68);

5) Soporta una corriente alta (3A-20A), recarga más rápida;

6)Excelente grado de corrosión (48H-120H) para los ambientes más hostiles;

8)Forma personalizada para cumplir con la combinación de la forma del producto, mejorar el punto de venta del producto;

9)Posicionamiento de los imanes, uso de los imanes y estructura para proteger el doble circuito

la dirección ((Es orientado al usuario y fácil de usar)

10)Excelente interfaz de escalabilidad,Puede lograrse ((Power Signal Video Audio Jack Etc);

11)El tiempo de desarrollo es corto, el molde de bajo costo para la personalización;

12) Proporciona una transmisión fiable de señal de alta RF. Nuestro conector es USB 2.0

Aplicación de los productos de conectores magnéticos:

1.Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética

2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual

3.Aviación, electrónica aeroespacial, comunicaciones militares

4.Equipo de navegación, ensayo y medición para automóviles

5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)

¿Por qué UPE debe ser su socio?

1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
7Normas medioambientales de los productos

Cómo hacer su pedido de conector magnético con UPE

1Envíe sus requerimientos
Proporcione detalles tales como:

.Tipo de conector (alimentación, datos, híbrido, impermeable, etc.)

.Nombres de voltaje y corriente

.Duración del cable y especificaciones

.Preferencias de polaridad magnética y alineación

.Cantidad y tiempo de entrega

Requisitos especiales (clasificación IP, blindaje, certificaciones, etc.)

.Opción 1: Rellene el formulario de solicitud de cotización en nuestro sitio web.
.Opción 2: envíe sus especificaciones directamente aSunion@upetech.net(o su contacto designado).

2Reciba un presupuesto personalizado
Nuestro equipo de ingenieros revisará sus requisitos.

Proporcionaremos una cotización competitiva, incluyendo:Precio/tiempo de entrega/opciones de prototipos (si es necesario)

3Aprobar y confirmar la orden.
Una vez aprobada la cotización, finalizaremos el programa de diseño y producción.

Para nuevos diseños, podemos ofrecer modelos 3D o muestras para pruebas.

4Producción y garantía de calidad
UPE fabrica su pedido con estrictos controles de calidad.

Podemos proporcionar informes de pruebas y certificaciones bajo petición.

5Entrega rápida y soporte.
Su pedido se envía a través de su método de logística preferido (DHL, FedEx, transporte marítimo, etc.).

Nuestro equipo permanece disponible para soporte técnico y pedidos futuros.

Plazo de pago:

50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).

50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.

Método de pago

T/T (Transferencia bancaria),PayPal, Banco OCBC

Recomendación:

Utilice PayPal para las muestras (más seguro).

Utilice T/T para pedidos a granel (tarifas más bajas).

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
