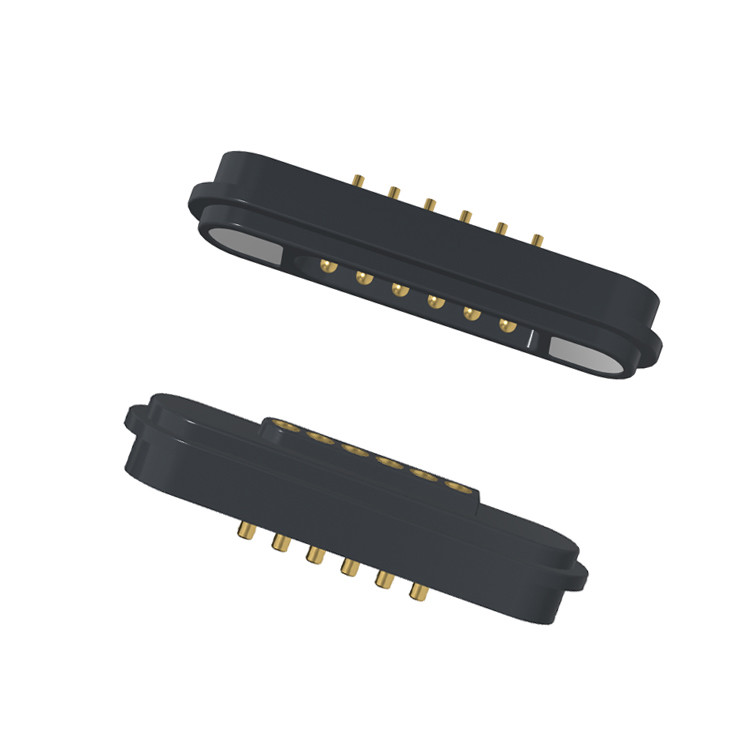

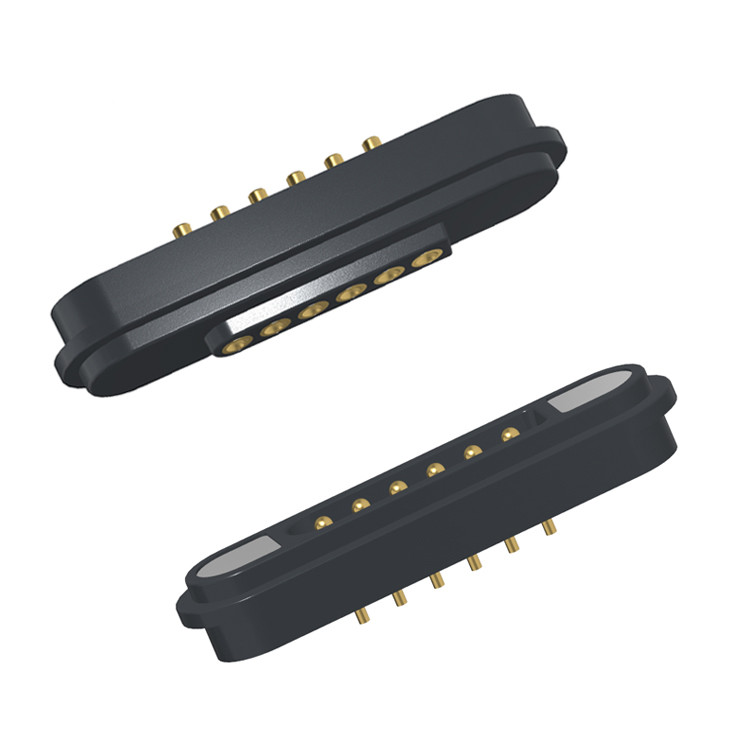

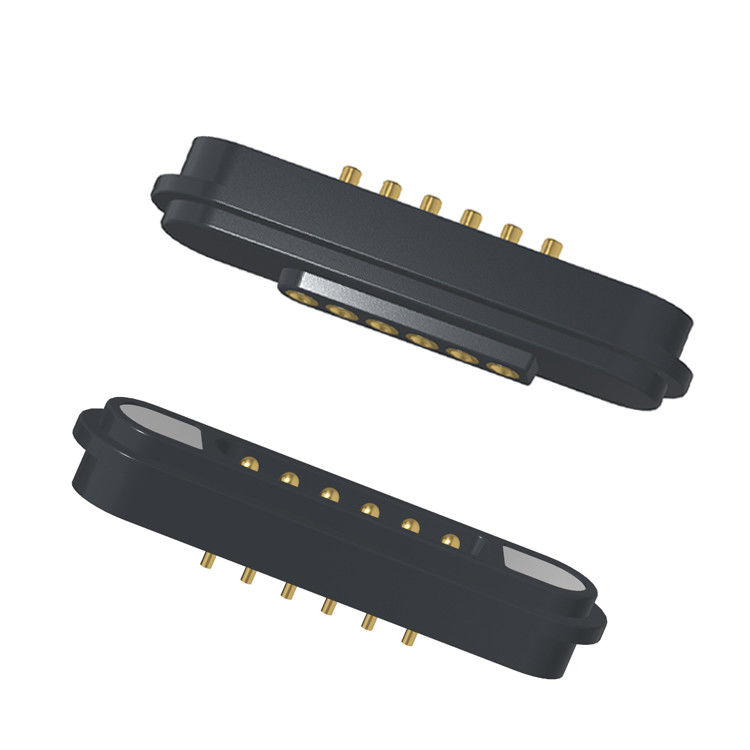

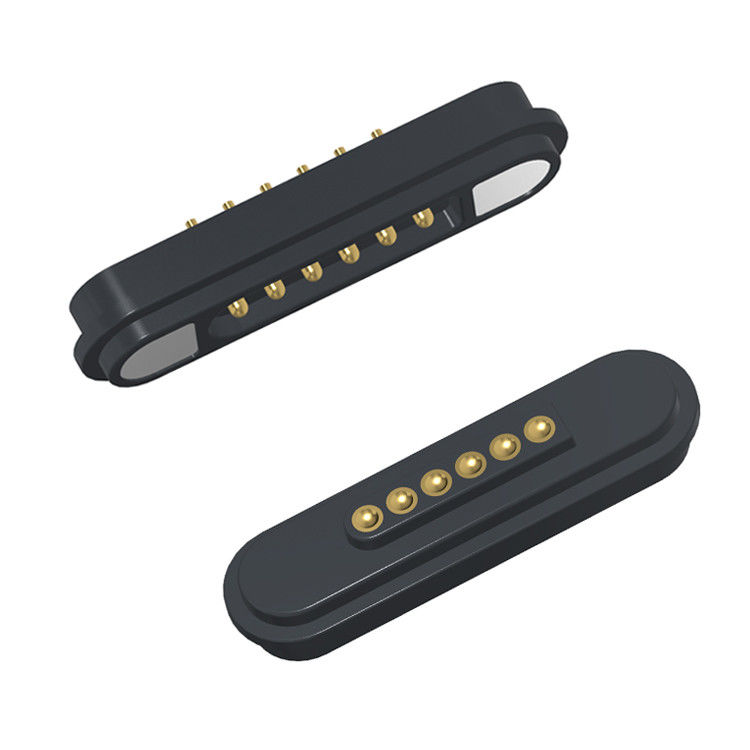

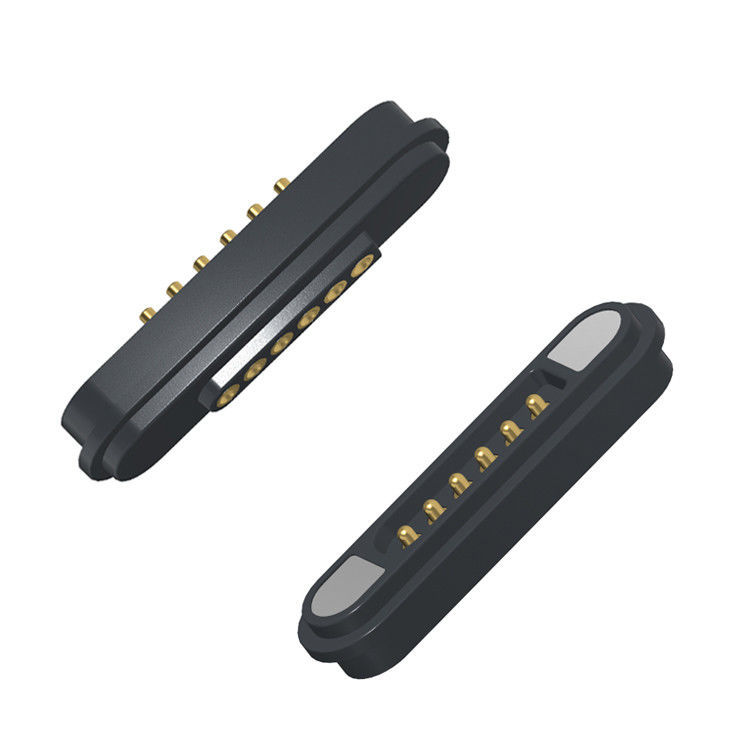

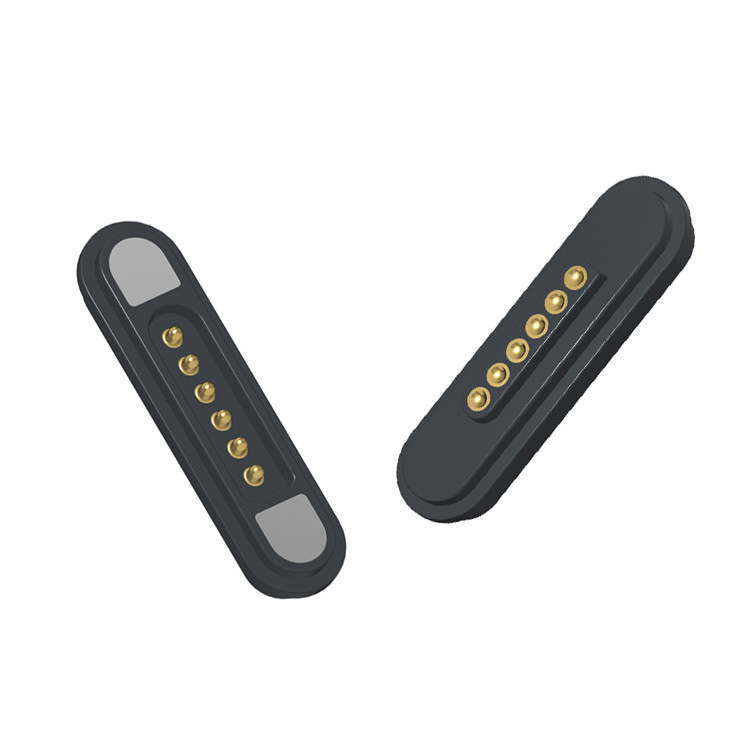

Conector de pin Pogo con carga de resorte de posición 6 Conector de energía eléctrica magnética

6 Posición del conector de pin Pogo con carga de resorte del imán Conector de energía eléctrica magnética.

UPE Manufacturero profesional de conectores y cables magnéticos

Diseño personalizado rendimiento confiable soluciones de extremo a extremo

En elUPE, nos especializamos en el diseño y fabricación de alta calidadconectores magnéticosyConectores de cable magnéticoCon nuestro equipo interno de ingenieros y diseñadores expertos, ofrecemos soluciones innovadoras de ingeniería de precisión para diversas industrias,incluidos los productos electrónicos de consumo, dispositivos médicos, IoT y aplicaciones industriales.

Para garantizar la vida útil mecánica de contacto del pin de pogo, NUNCA comprima más allá de la carrera de trabajo definida especificada en el dibujo.que conduce a un rendimiento reducido o a una falla.

Materiales para la fabricación:

Vivienda:con un contenido de nitrógeno en el contenido de nitrógeno en el contenido de nitrógeno en el contenido de nitrógeno en el contenido de nitrógenoEl uso de la tecnología de la Unión Europea para la fabricación de productos químicos no está autorizado.

Pogo Pin: latón C6801 con recubrimiento Au 0.125um,Alta conductividad, resistencia a la corrosión
Pín femenino: latón C6801 con recubrimiento Au 0,125um,Baja resistencia al contacto, resistencia al desgaste
Magneto: N52 NdFeB con chapa Ni Cu Ni,Flujo magnético elevado (≥ 1,4 T), protección contra la corrosión

Casilla HTN (UL94V-0): adecuada para ambientes de alta temperatura y cumple con las normas de seguridad de inflamabilidad.

Los pines de latón C6801: buena maquinabilidad y conductividad; el revestimiento de oro mejora la durabilidad y la resistencia al contacto.

Imán N52 con recubrimiento de Ni-Cu-Ni: Alta resistencia magnética (N52 es el grado comercial más fuerte) con recubrimiento resistente a la corrosión.

M.- ¿Qué es eso?

Fuerza de contacto: 80g±20g a 1,0 mm de la cigüeña de trabajo

La cigüeña llena: 1,1 mm

Adsorción masculina y femenina Prueba de duración: 10.000 ciclos

Eléctrico:

La tensión nominal:DC12V; tensión nominal: 3AMax.

Resistencia de contacto del alfiler de resorte: 50 miliohm máximo.

Desempeño medioambiental:

Temperatura de funcionamiento: -25°C a +80°C

Prueba medioambiental: salpicadura durante 24 horas

Para los conectores magnéticos masculinos y femeninos de 6 pines, el parámetro del conector magnético:

Dibujo técnico del conector magnético masculino de 6 pines

Dibujo técnico del conector magnético femenino de 6 pines

Ventajas del conector magnético:

1Conectividad sin esfuerzo
✔ Adsorción automática ️ Diseño inteligente y fácil de usar permite conexiones instantáneas y seguras con alineación magnética.
✔ Protección contra caídas ️ Se desprende fácilmente de la interfaz de carga mientras mantiene los dispositivos estables, reduciendo las caídas accidentales.

2Durabilidad sin igual.
✔ Duración de vida prolongada ️ Es capaz de realizar 100.000 ️ 200.000 ciclos, lo que garantiza una fiabilidad a largo plazo.
✔ IPX8 A prueba de agua y polvo

3Carga y transferencia de datos de alto rendimiento
✔ Carga rápida (5A10A) Suporta transmisión de alta corriente para una rápida entrega de energía.
✔ Transmisión de señales de alta velocidad ️ Sustituye el tradicional USB 2.0/HDMI 1.3, que permite la transmisión de señales de vídeo/audio con un rendimiento estable de alta frecuencia.

4Diseño personalizable y seguro
✔ Flexibilidad estética ️ Apariencia adaptada al lenguaje de diseño de su dispositivo.
✔ Anti-cortocircuito y a prueba de tonterías

Aplicación de los productos de conectores magnéticos:

¿Por qué UPE debe ser su socio?

1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
7Normas medioambientales de los productos

Cómo hacer su pedido de conector magnético con UPE

1Envíe sus requerimientos
Proporcione detalles tales como:

.Tipo de conector (alimentación, datos, híbrido, impermeable, etc.)

.Nombres de voltaje y corriente

.Duración del cable y especificaciones

.Preferencias de polaridad magnética y alineación

.Cantidad y tiempo de entrega

Requisitos especiales (clasificación IP, blindaje, certificaciones, etc.)

.Opción 1: Rellene el formulario de solicitud de cotización en nuestro sitio web.
.Opción 2: envíe sus especificaciones directamente aSunion@upetech.net(o su contacto designado).

2Reciba un presupuesto personalizado
Nuestro equipo de ingenieros revisará sus requisitos.

Proporcionaremos una cotización competitiva, incluyendo:Precio/tiempo de entrega/opciones de prototipos (si es necesario)

3Aprobar y confirmar la orden.
Una vez aprobada la cotización, finalizaremos el programa de diseño y producción.

Para nuevos diseños, podemos ofrecer modelos 3D o muestras para pruebas.

4Producción y garantía de calidad
UPE fabrica su pedido con estrictos controles de calidad.

Podemos proporcionar informes de pruebas y certificaciones bajo petición.

5Entrega rápida y soporte.
Su pedido se envía a través de su método de logística preferido (DHL, FedEx, transporte marítimo, etc.).

Nuestro equipo permanece disponible para soporte técnico y pedidos futuros.

Plazo de pago:

50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).

50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.

Método de pago

T/T (Transferencia bancaria),PayPal, Banco OCBC

Recomendación:

Utilice PayPal para las muestras (más seguro).

Utilice T/T para pedidos a granel (tarifas más bajas).

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
