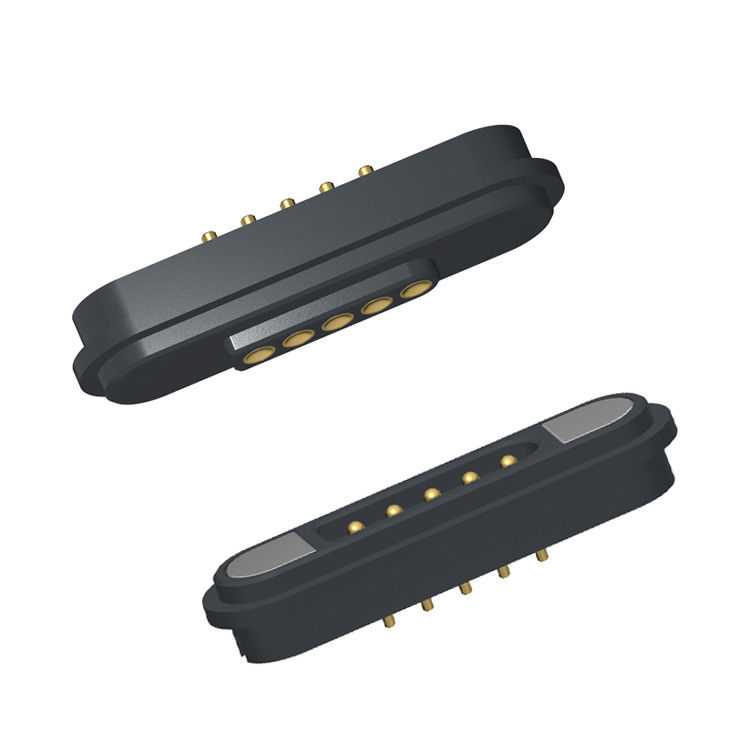

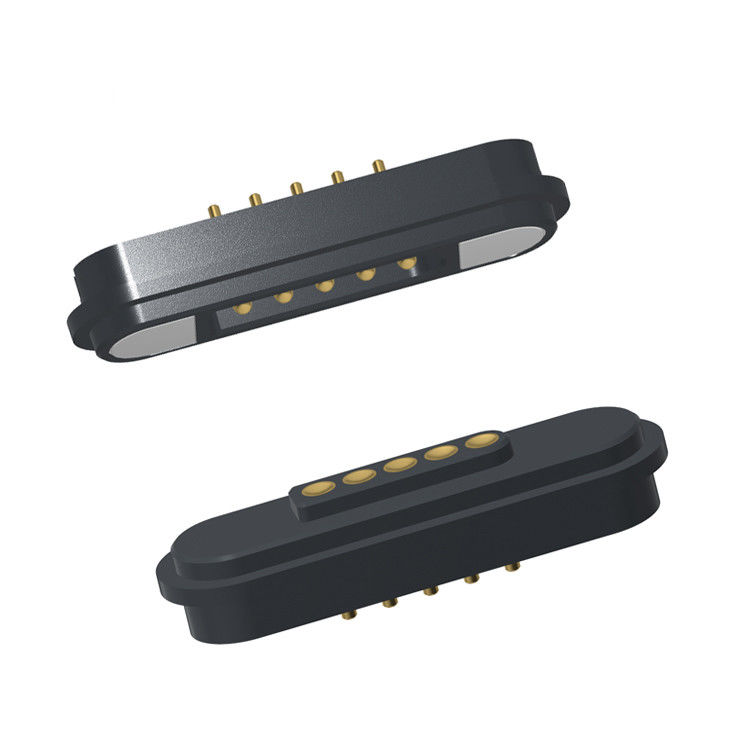

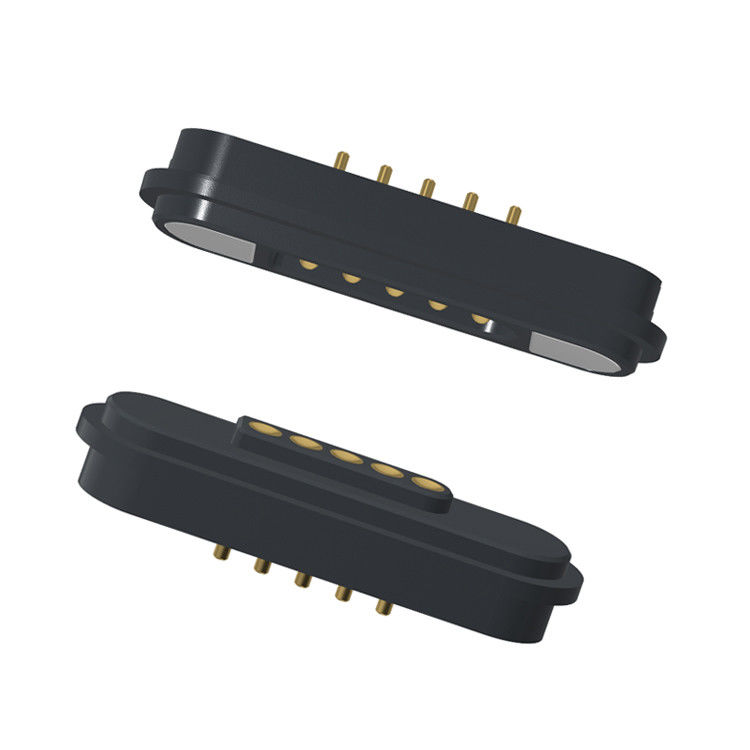

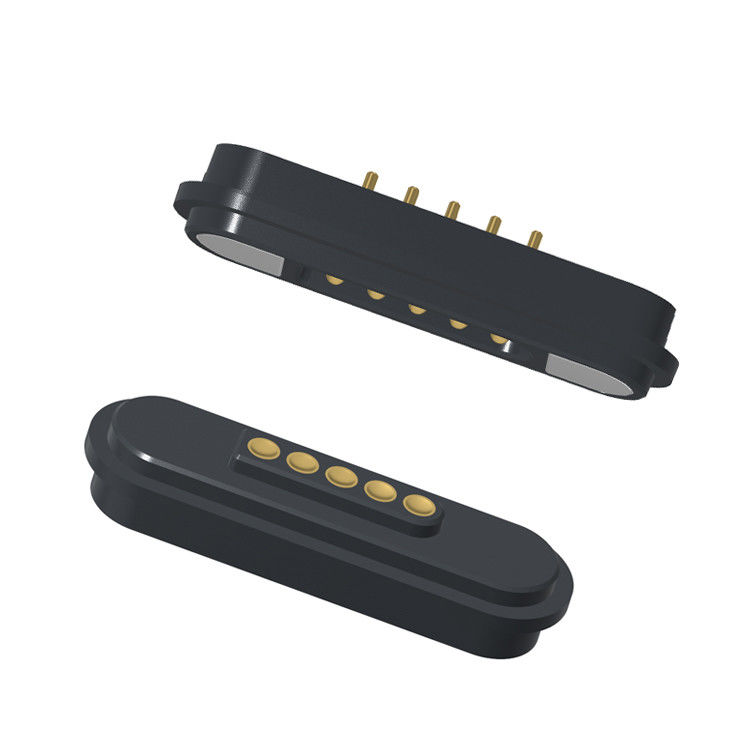

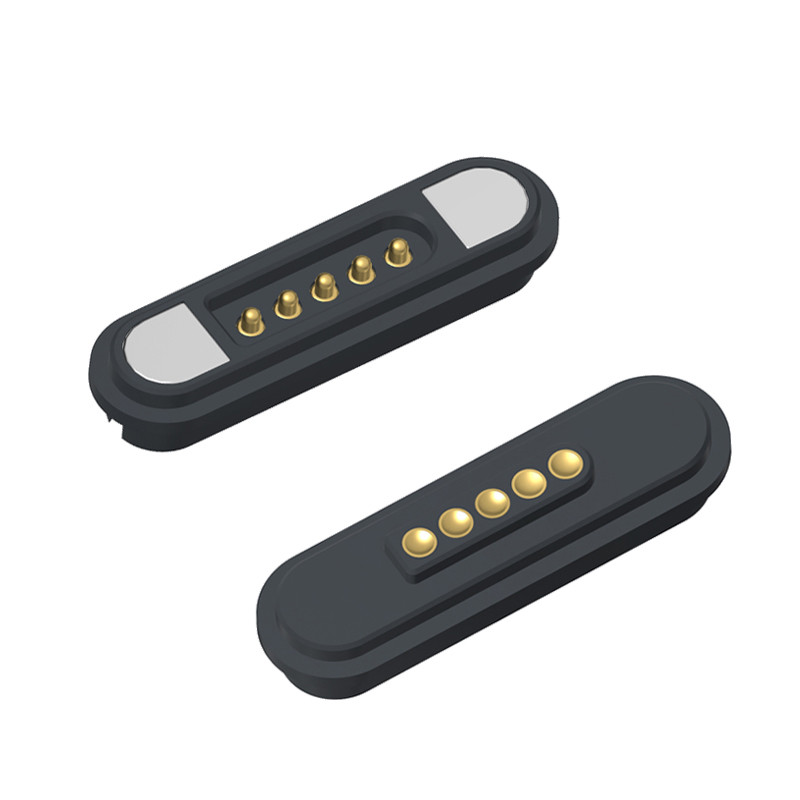

2.2MM Pitch 5Pin Hombre Hembra Pogo Pin Conectores eléctricos magnéticos 3A corriente

2.2MM Pitch 5Pin Hombre Hembra Pogo Pin Conectores eléctricos magnéticos de corriente 3A.

UPE Manufacturero profesional de conectores y cables magnéticos

Diseño personalizado rendimiento confiable soluciones de extremo a extremo

En elUPE, nos especializamos en el diseño y fabricación de alta calidadconectores magnéticosyConectores de cable magnéticoCon nuestro equipo interno de ingenieros y diseñadores expertos, ofrecemos soluciones innovadoras de ingeniería de precisión para diversas industrias,incluidos los productos electrónicos de consumo, dispositivos médicos, IoT y aplicaciones industriales.

Para garantizar la vida útil mecánica de contacto del pin de pogo, NUNCA comprima más allá de la carrera de trabajo definida especificada en el dibujo.que conduce a un rendimiento reducido o a una falla.

Materiales para la fabricación:

Vivienda:Se aplicará el método de ensayo de la etiqueta de identificación.

Pogo Pin: C6801 de latón con recubrimiento de 0,125um
Pin femenino: latón C6801 con recubrimiento Au 0.125um
Imán: N52 NdFeB Revestimiento Ni Cu Ni

Casilla HTN (UL94V-0): adecuada para ambientes de alta temperatura y cumple con las normas de seguridad de inflamabilidad.

Los pines de latón C6801: buena maquinabilidad y conductividad; el revestimiento de oro mejora la durabilidad y la resistencia al contacto.

Imán N52 con recubrimiento de Ni-Cu-Ni: Alta resistencia magnética (N52 es el grado comercial más fuerte) con recubrimiento resistente a la corrosión.

M.- ¿Qué es eso?

Fuerza de contacto: 80g±20g a 1,0 mm de la cigüeña de trabajo

La cigüeña llena: 1,1 mm

Adsorción masculina y femenina Prueba de duración: 10.000 ciclos

Eléctrico:

La tensión nominal:DC12V; tensión nominal: 3AMax.

Resistencia de contacto del alfiler de resorte: 50 miliohm máximo.

Desempeño medioambiental:

Temperatura de funcionamiento: -25°C a +80°C

Prueba medioambiental: salpicadura durante 24 horas

Parámetro de los conectores magnéticos masculinos y femeninos de 5 pines:

Dibujo técnico del conector magnético masculino de 5 pines

Dibujo técnico del conector magnético femenino de 5 pines

Ventajas del conector magnético:

1Conectividad sin esfuerzo
✔ Adsorción automática ️ Diseño inteligente y fácil de usar permite conexiones instantáneas y seguras con alineación magnética.
✔ Protección contra caídas ️ Se desprende fácilmente de la interfaz de carga mientras mantiene los dispositivos estables, reduciendo las caídas accidentales.

2Durabilidad sin igual.
✔ Duración de vida prolongada ️ Es capaz de realizar 100.000 ️ 200.000 ciclos, lo que garantiza una fiabilidad a largo plazo.
✔ IPX8 A prueba de agua y polvo

3Carga y transferencia de datos de alto rendimiento
✔ Carga rápida (5A10A) Suporta transmisión de alta corriente para una rápida entrega de energía.
✔ Transmisión de señales de alta velocidad ️ Sustituye el tradicional USB 2.0/HDMI 1.3, que permite la transmisión de señales de vídeo/audio con un rendimiento estable de alta frecuencia.

4Diseño personalizable y seguro
✔ Flexibilidad estética ️ Apariencia adaptada al lenguaje de diseño de su dispositivo.
✔ Anti-cortocircuito y a prueba de tonterías
