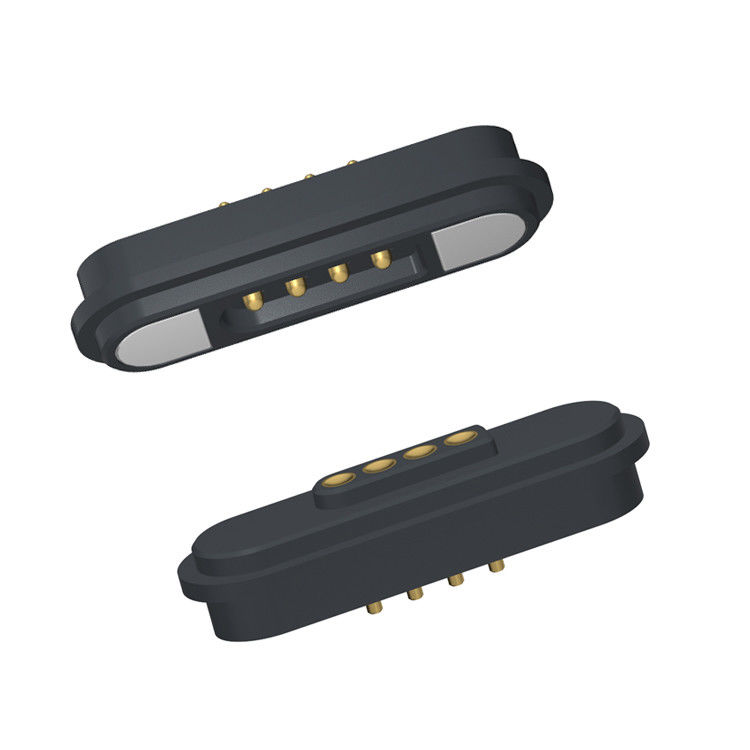

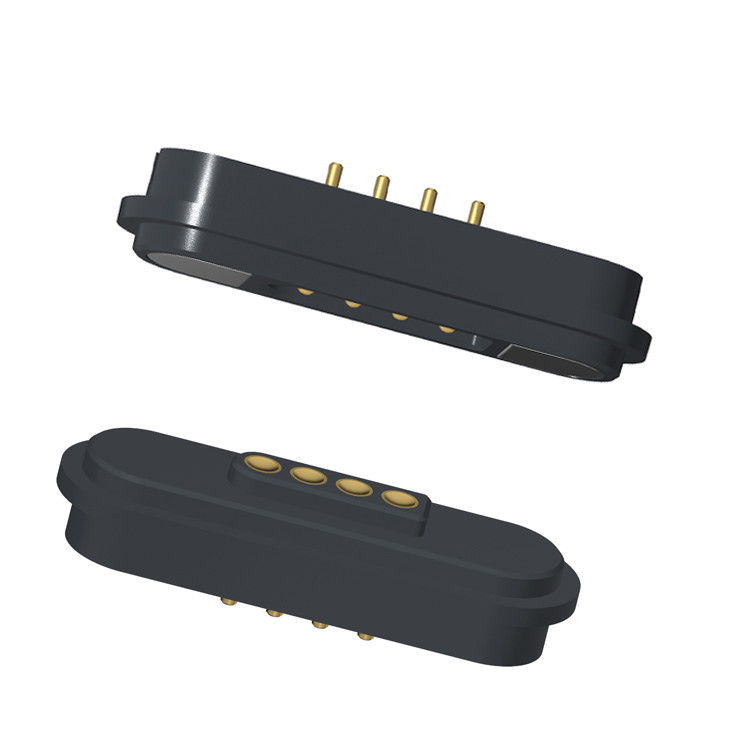

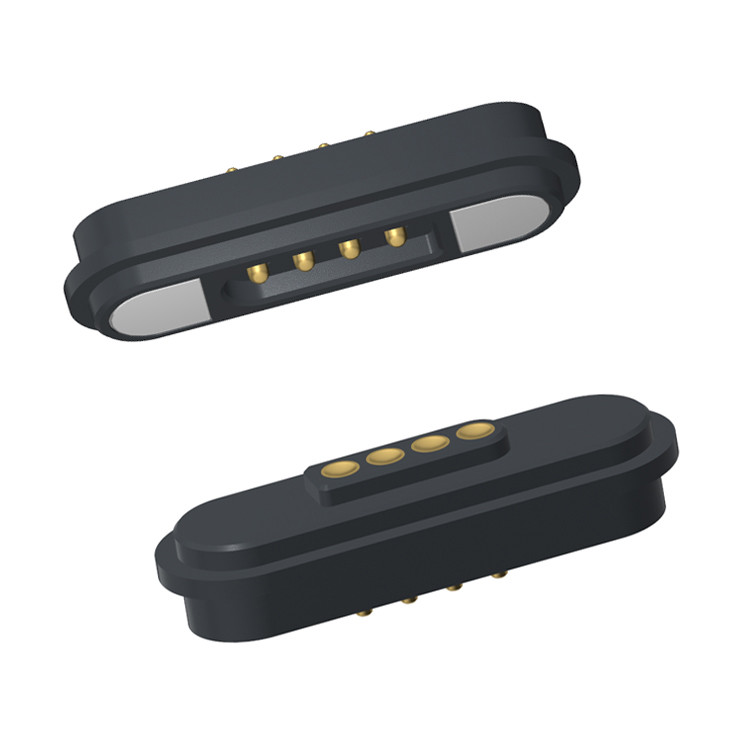

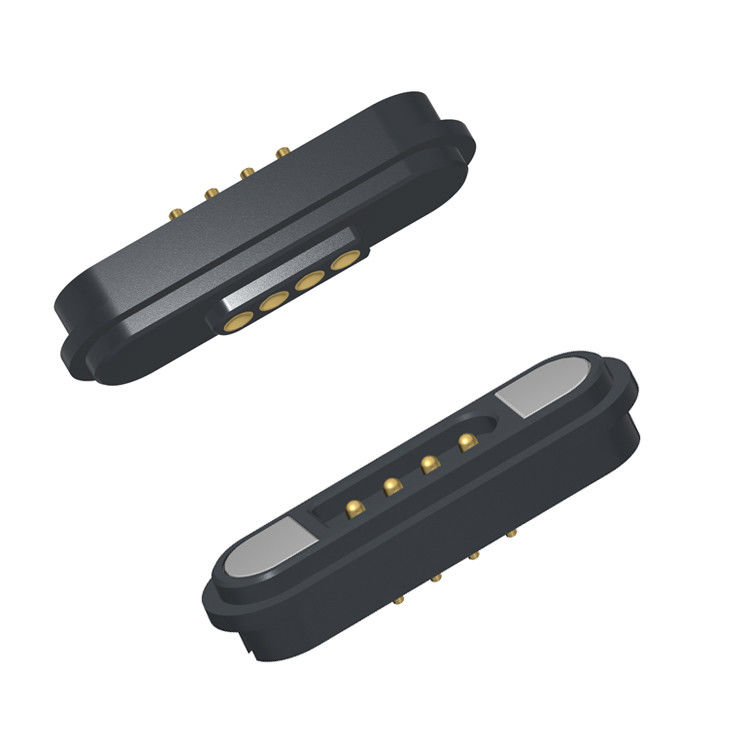

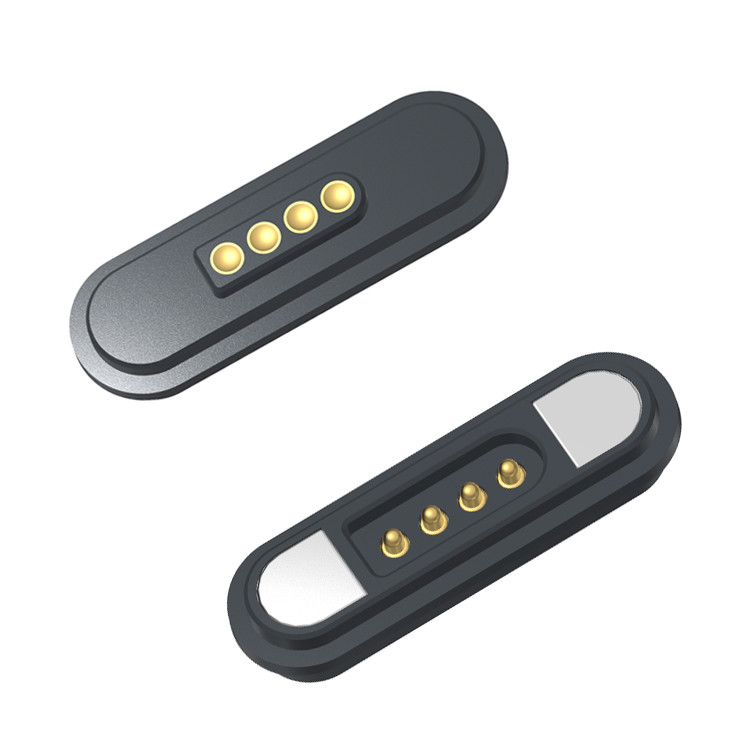

2.2MM Pitch 4Pin Conector magnético 3A Terminal de carga de corriente continua masculino y femenino

2.2MM Pitch 4Pin Conector magnético 3A Terminal de cargador de corriente continua masculino y femenino.

UPE es un fabricante profesional de conectores y cables magnéticos.

UPE es un líder de confianza en el diseño y fabricación de conectores magnéticos de alto rendimiento y conectores de cables magnéticos, ofreciendo innovadores, fiables,y soluciones de conectividad personalizables para una amplia gama de industrias.

Para garantizar la vida útil mecánica de contacto del pin de pogo, NUNCA comprima más allá de la carrera de trabajo definida especificada en el dibujo.que conduce a un rendimiento reducido o a una falla.

Materiales para la fabricación:
- Vivienda:Se aplicará el método de ensayo de la etiqueta de identificación.

- Pogo Pin: latón C6801 con recubrimiento de 0,125um
- Espión femenina: latón C6801 con recubrimiento de 0,125 mm
- Imán: N52 NdFeB Revestimiento Ni Cu Ni

M.- ¿Qué es eso?

-Fuerza de contacto: 80 g±20 g a 1,0 mm de la cigüeña de trabajo

- La cigüeña completa: 1,1 mm.

-Adsorción masculina y femenina Prueba de duración: 10.000 ciclos

Eléctrico:

-Voltaje nominal: DC12V; Voltagem nominal: 3A máximo.

-Resistencia de contacto del alfiler de resorte: 50 miliohm máximo.

Desempeño medioambiental:

-Temperatura de funcionamiento: -25°C a +80°C

- Prueba ambiental: Sal en aerosol 24 horas

Parámetro de los conectores magnéticos masculinos y femeninos de 4 pines:

Dibujo técnico del conector magnético masculino de 4 pines

Dibujo técnico del conector magnético femenino de 4 pines

Ventajas del conector magnético:

1Conectividad sin esfuerzo
✔ Adsorción automática ️ Diseño inteligente y fácil de usar permite conexiones instantáneas y seguras con alineación magnética.
✔ Protección contra caídas ️ Se desprende fácilmente de la interfaz de carga mientras mantiene los dispositivos estables, reduciendo las caídas accidentales.

2Durabilidad sin igual.
✔ Duración de vida prolongada ️ Es capaz de realizar 100.000 ️ 200.000 ciclos, lo que garantiza una fiabilidad a largo plazo.
✔ IPX8 A prueba de agua y polvo

3Carga y transferencia de datos de alto rendimiento
✔ Carga rápida (5A10A) Suporta transmisión de alta corriente para una rápida entrega de energía.
✔ Transmisión de señales de alta velocidad ️ Sustituye el tradicional USB 2.0/HDMI 1.3, que permite la transmisión de señales de vídeo/audio con un rendimiento estable de alta frecuencia.

4Diseño personalizable y seguro
✔ Flexibilidad estética ️ Apariencia adaptada al lenguaje de diseño de su dispositivo.
✔ Anti-cortocircuito y a prueba de tonterías

Aplicación de los productos de conectores magnéticos:

¿Por qué UPE debe ser su socio?

✔Calidad superior- Conectores magnéticos duraderos y de alta eficiencia para conexiones seguras.
✔Soluciones personalizadas- Diseños adaptados a las necesidades específicas de las aplicaciones.
✔Tecnología innovadora¢ Conexión magnética avanzada para conexiones fáciles, seguras y rápidas
✔Amplias aplicacionesIdeal para productos electrónicos de consumo, dispositivos médicos, equipos industriales y más.
✔Rendimiento fiable Diseñado para una longevidad y una conectividad constante.

Cómo hacer un pedido de conector de cable magnético con UPE

1Envíe sus requerimientos
Proporcione detalles tales como:

.Tipo de conector (alimentación, datos, híbrido, impermeable, etc.)

.Nombres de voltaje y corriente

.Duración del cable y especificaciones

.Preferencias de polaridad magnética y alineación

.Cantidad y tiempo de entrega

Requisitos especiales (clasificación IP, blindaje, certificaciones, etc.)

.Opción 1: Rellene el formulario de solicitud de cotización en nuestro sitio web.
.Opción 2: envíe sus especificaciones directamente aSunion@upetech.net(o su contacto designado).

2Reciba un presupuesto personalizado
Nuestro equipo de ingenieros revisará sus requisitos.

Proporcionaremos una cotización competitiva, incluyendo:Precio/tiempo de entrega/opciones de prototipos (si es necesario)

3Aprobar y confirmar la orden.
Una vez aprobada la cotización, finalizaremos el programa de diseño y producción.

Para nuevos diseños, podemos ofrecer modelos 3D o muestras para pruebas.

4Producción y garantía de calidad
UPE fabrica su pedido con estrictos controles de calidad.

Podemos proporcionar informes de pruebas y certificaciones bajo petición.

5Entrega rápida y soporte.
Su pedido se envía a través de su método de logística preferido (DHL, FedEx, transporte marítimo, etc.).

Nuestro equipo permanece disponible para soporte técnico y pedidos futuros.

Plazo de pago:

50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).

50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.

Método de pago

T/T (Transferencia bancaria),PayPal, Banco OCBC

Recomendación:

Utilice PayPal para las muestras (más seguro).

Utilice T/T para pedidos a granel (tarifas más bajas).

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
