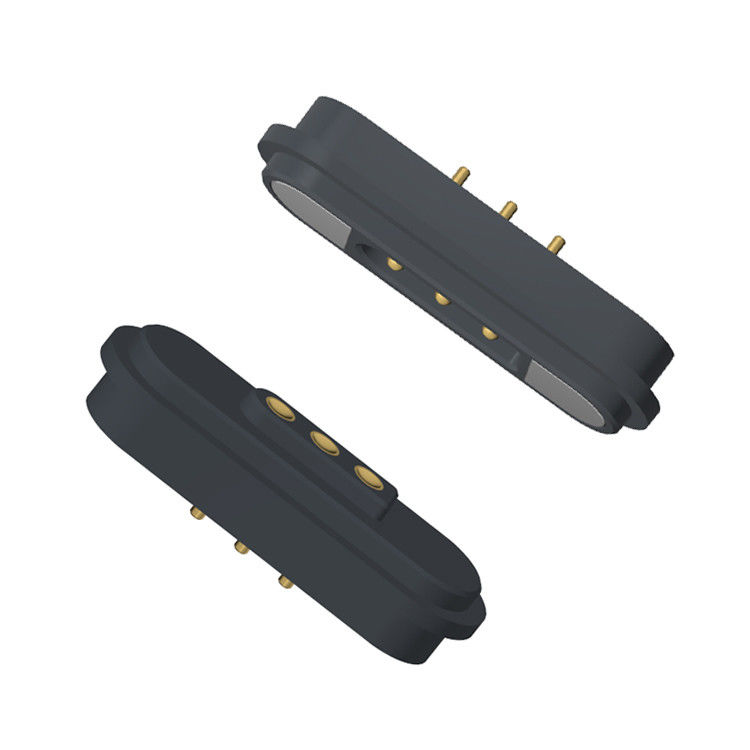

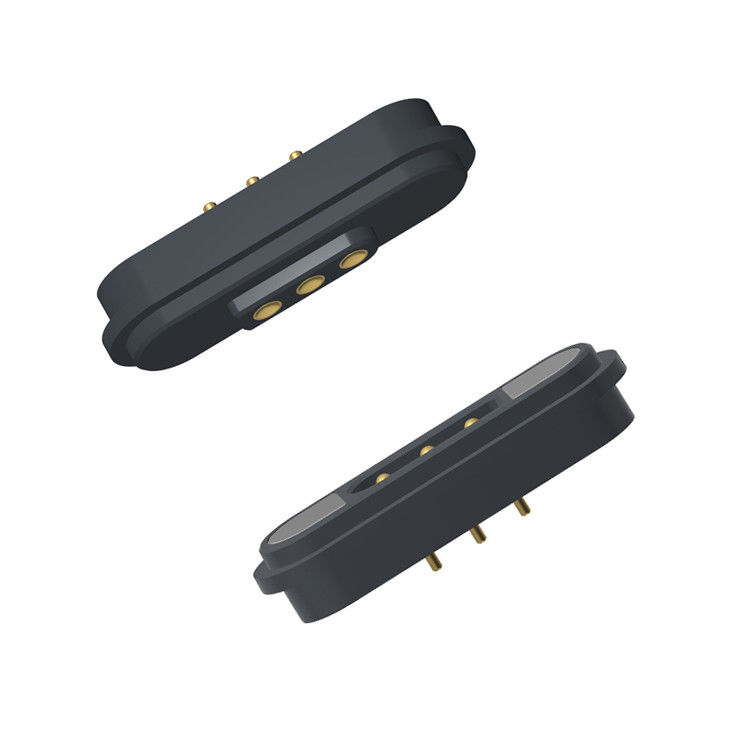

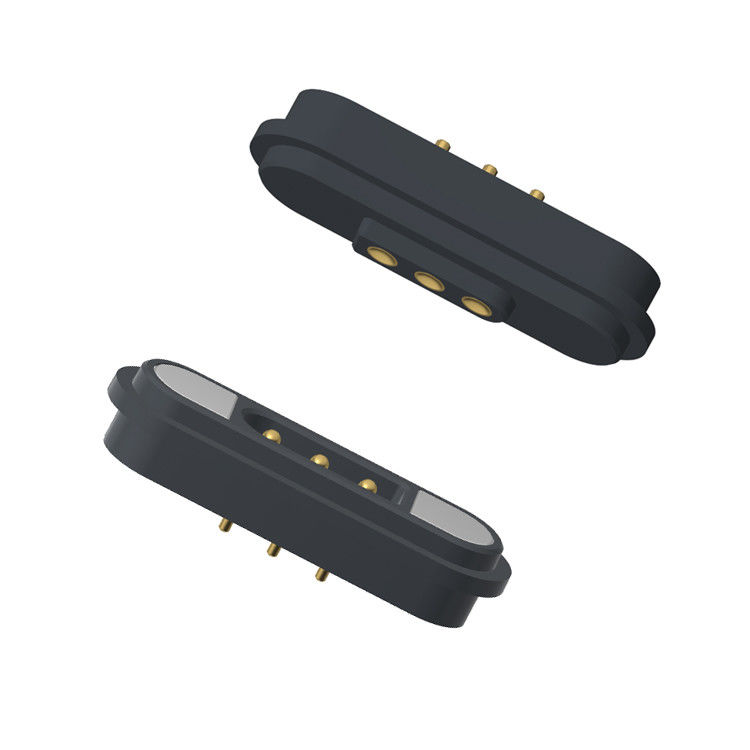

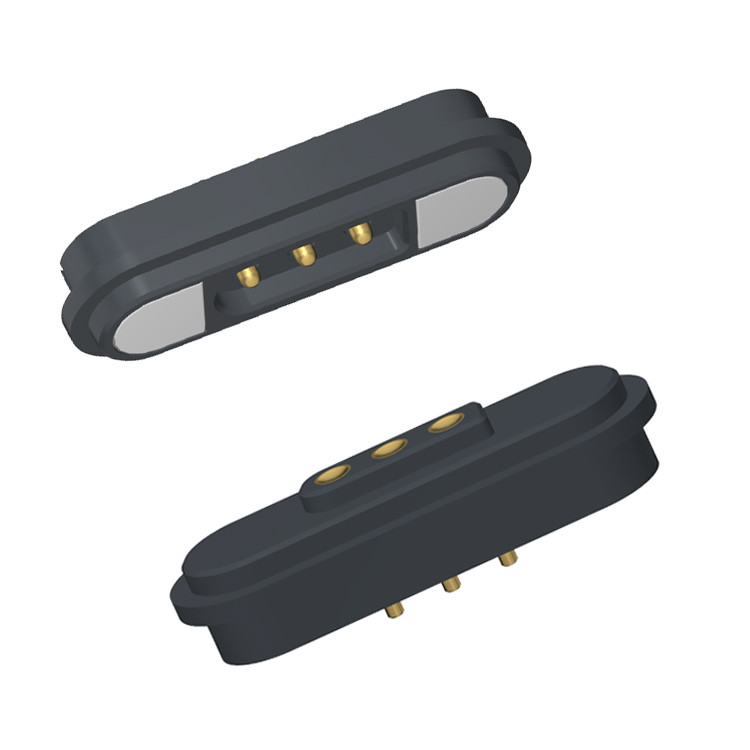

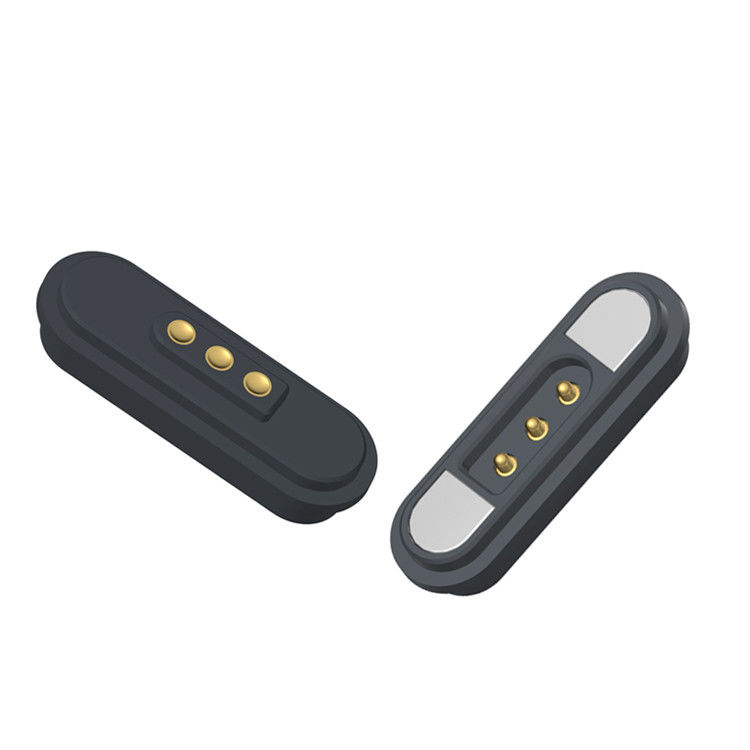

Conector de carga magnética de 3 pines masculino y femenino de 80 g de fuerza de resorte con ancho de 2,8 mm.
UPE es un fabricante profesional de conectores y cables magnéticos.
UPE es un líder de confianza en el diseño y fabricación de conectores magnéticos de alto rendimiento y conectores de cables magnéticos, ofreciendo innovadores, fiables,y soluciones de conectividad personalizables para una amplia gama de industrias.
Para garantizar la vida útil mecánica del contacto,NUNCA comprima la perilla de pogo sobre el tirón de carrera de trabajo definido,lo que puede dañar el resorte interior.
Materiales para la fabricación:
- Vivienda:Se aplicará el método de ensayo de la etiqueta de identificación.
- Pogo Pin: latón C6801 con recubrimiento de 0,125um
- Espión femenina: latón C6801 con recubrimiento de 0,125 mm
- Imán: N52 NdFeB Revestimiento Ni Cu Ni
M.- ¿Qué es eso?
-Fuerza de contacto: 80 g±20 g a 1,1 mm de la cigüeña de trabajo
-Adsorción masculina y femenina Prueba de duración: 10.000 ciclos
Eléctrico:
-Voltaje nominal: DC12V; Voltagem nominal: 3A máximo.
-Resistencia de contacto del alfiler de resorte: 50 miliohm máximo.
Desempeño medioambiental:
-Temperatura de funcionamiento: -25°C a +80°C
- Prueba ambiental: Sal en aerosol 24 horas
Parámetro de los conectores magnéticos masculinos y femeninos de 3 pin:
|
Nombre
|
Conector magnético
|
|
El tipo
|
Hombre/Mujer
|
|
El pin
|
3 pines
|
|
El tono
|
2.8 mm
|
|
El color
|
Negro
|
|
El alfiler de Pogo
|
El cobre C6801 Revestimiento Au 0,125um
|
|
De sexo femenino
|
El cobre C6801 Revestimiento Au 0,125um
|
|
Vivienda
|
Se aplicará el método de ensayo de la etiqueta de identificación.
|
| Magnético |
N52 NdFeB Revestimiento Ni Cu Ni
|
|
Fuerza de resorte
|
80G ±20g, a la una.0mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
10000 ciclos Min..
|
|
En la actualidad
|
3.0Amax
|
|
Válvula de tensión
|
El valor de las emisiones de CO2
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
25°C a +80°C
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector magnético masculino de 3 pines
Dibujo técnico del conector magnético femenino de 3 pin
Ventajas del conector magnético:
1Conectividad sin esfuerzo
✔ Adsorción automática ️ Diseño inteligente y fácil de usar permite conexiones instantáneas y seguras con alineación magnética.
✔ Protección contra caídas ️ Se desprende fácilmente de la interfaz de carga mientras mantiene los dispositivos estables, reduciendo las caídas accidentales.
2Durabilidad sin igual.
✔ Duración de vida prolongada ️ Es capaz de realizar 100.000 ️ 200.000 ciclos, lo que garantiza una fiabilidad a largo plazo.
✔ IPX8 A prueba de agua y polvo
3Carga y transferencia de datos de alto rendimiento
✔ Carga rápida (5A10A) Suporta transmisión de alta corriente para una rápida entrega de energía.
✔ Transmisión de señales de alta velocidad ️ Sustituye el tradicional USB 2.0/HDMI 1.3, que permite la transmisión de señales de vídeo/audio con un rendimiento estable de alta frecuencia.
4Diseño personalizable y seguro
✔ Flexibilidad estética ️ Apariencia adaptada al lenguaje de diseño de su dispositivo.
✔ Anti-cortocircuito y a prueba de tonterías
Aplicación de los productos de conectores magnéticos:
¿Por qué UPE debe ser su socio?
✔Calidad superior- Conectores magnéticos duraderos y de alta eficiencia para conexiones seguras.
✔Soluciones personalizadas- Diseños adaptados a las necesidades específicas de las aplicaciones.
✔Tecnología innovadora¢ Conexión magnética avanzada para conexiones fáciles, seguras y rápidas
✔Amplias aplicacionesIdeal para productos electrónicos de consumo, dispositivos médicos, equipos industriales y más.
✔Rendimiento fiable Diseñado para una longevidad y una conectividad constante.
Cómo hacer un pedido de conector de cable magnético con UPE
1Envíe sus requerimientos
Póngase en contacto con nuestro equipo de ventas:
El correo electrónico: [En el caso de las empresas de la Unión Europea,]
Teléfono: [+86 13434524996]
Formulario online: [www.pogopinsconnector.com]
Proporcionar detalles:
✔ Aplicación (por ejemplo, medicina, automoción, electrónica de consumo)
✔ Tipo de conector (por ejemplo, pin de pogo magnético, cable de carga)
✔ Especificaciones (voltura, corriente, tamaño, capacidad de resistencia al agua, etc.)
✔ Cantidad y tiempo de entrega
2Obtener una solución personalizada (si es necesario)
Nuestros ingenieros revisarán sus necesidades y propondrán un diseño personalizado (si es necesario).
Compartiremos modelos 3D, muestras o dibujos técnicos para su aprobación.
Plazo de pago:
50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).
50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.
Método de pago
T/T (Transferencia bancaria),PayPal, Banco OCBC
Recomendación:
Utilice PayPal para las muestras (más seguro).
Utilice T/T para pedidos a granel (tarifas más bajas).
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
