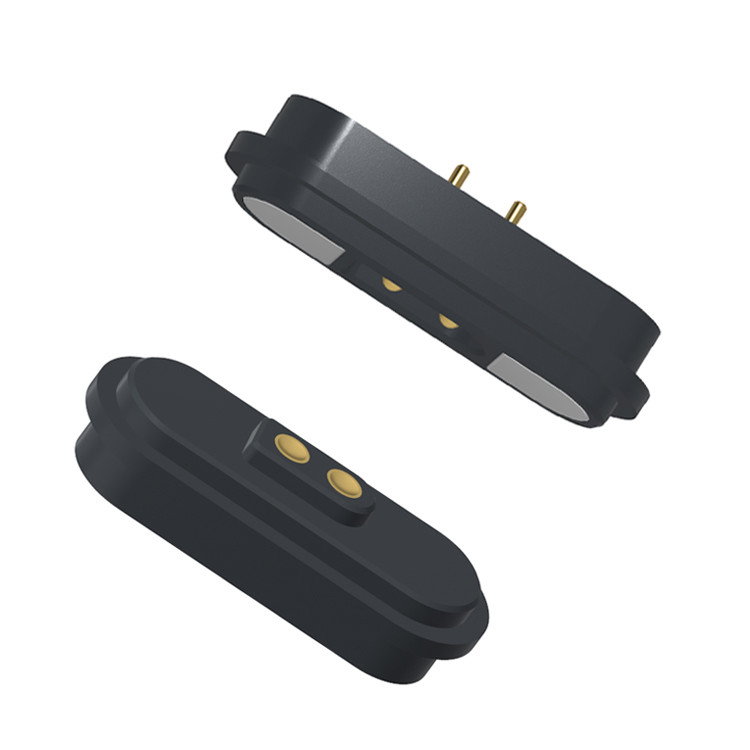

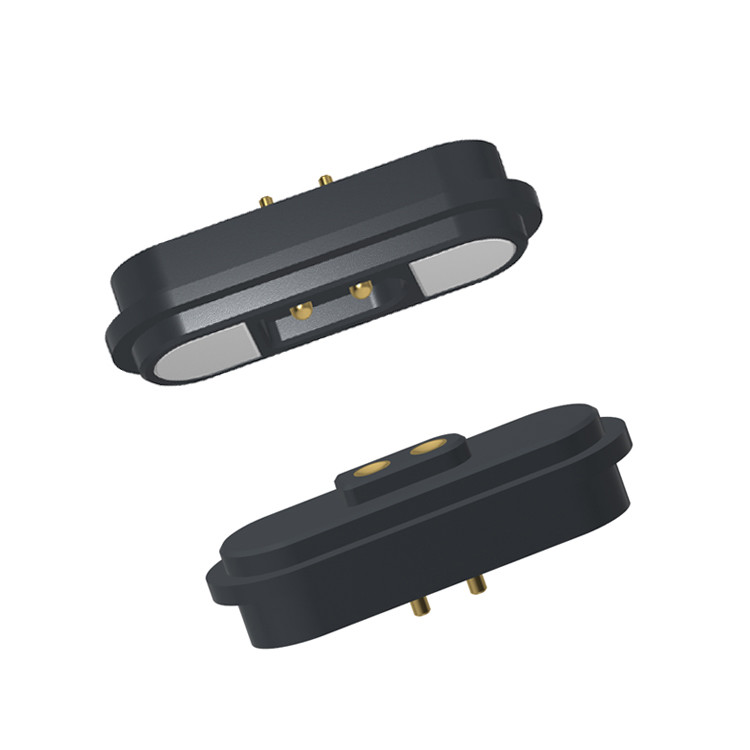

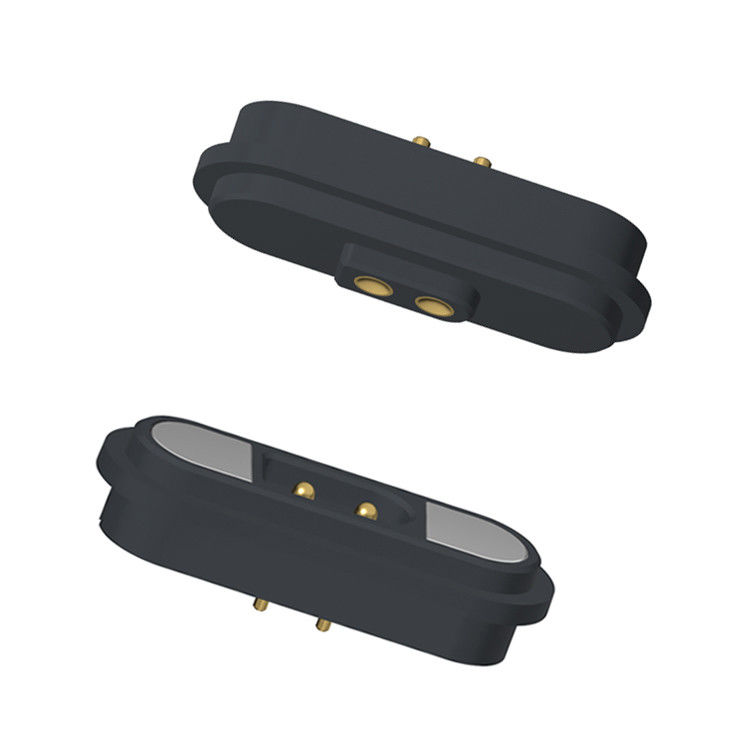

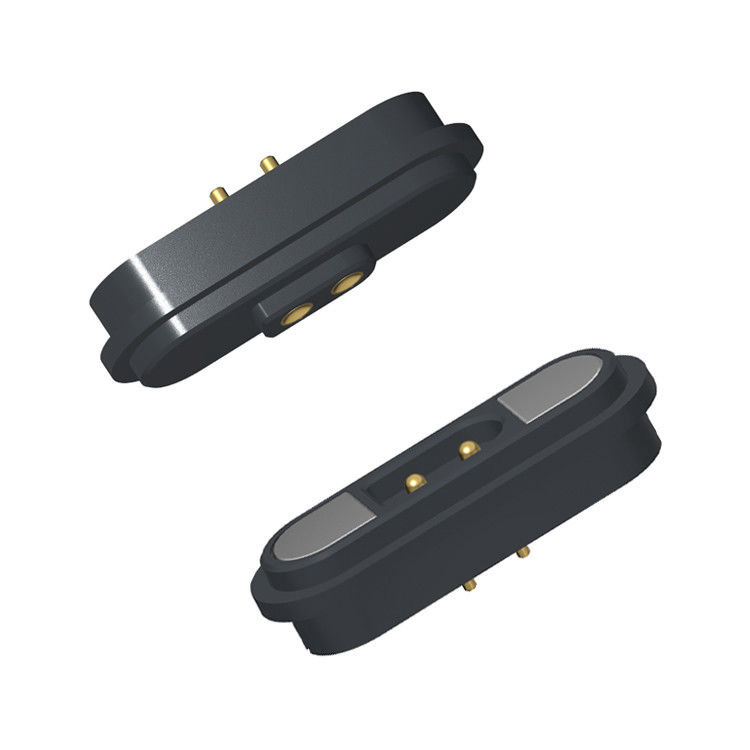

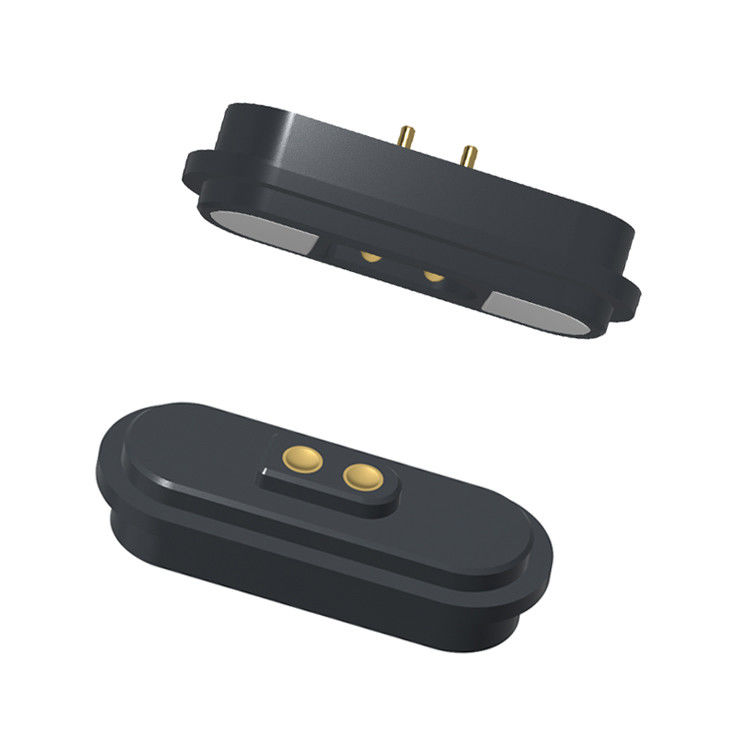

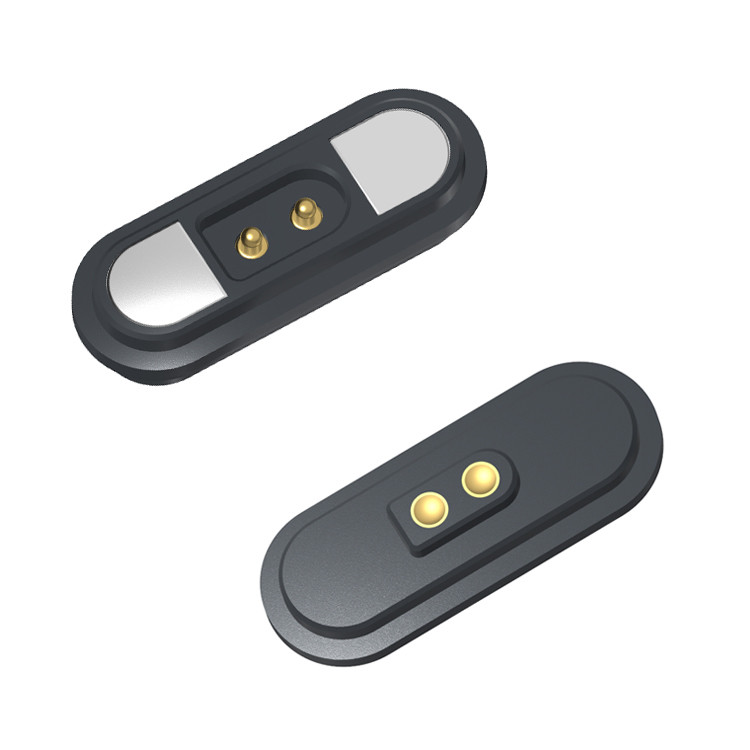

Conector magnético de tipo rectángulo de 2 pines, masculino y femenino, para carga 3A

Informacion basica
Lugar de origen: China
Nombre de la marca: UPE
Certificación: ISO9002
Número de modelo: Se aplicará el método de evaluación de la calidad de los productos.
Documento: RM-100-A02-11.pdf
Cantidad de orden mínima: 5000
Precio: $1-$5
Detalles de empaquetado: Bolsos del PE
Tiempo de entrega: 12-15 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5KPCS/día
Información detallada
Nombre: Conectores magnéticos Fuerza magnética: 800g±20%
Vida útil de las máquinas: 10000 ciclos Min. Material: Las demás materias primas
Fuerza de resorte: 80 g ± 20 g Tortuga trabajadora: 1.0 mm
En la actualidad: 3.0A Volatge: 12 V
Temperatura de la operación:: -25°C a +60°C Resistencia de contacto: Se aplicarán las siguientes medidas:

Descripción de producto

Conector magnético de tipo rectángulo de 2 pines masculino y femenino para carga 3A.


UPE es un fabricante profesional de conectores y cables magnéticos.

UPE es un fabricante líder de conectores magnéticos de alto rendimiento y conectores de cables magnéticos, especializado en soluciones de conectividad innovadoras, confiables y personalizables.


Materiales para la fabricación:
- Aislante: plástico negro resistente a altas temperaturas

-PogoPin: latón 0.125um Au
- Enchufe: latón 0,125 mm Auover 1,5 mm ~ 2,5 mm Ni.
- Imán: NdFeB N52 1.5um ~ 2.5um Ni
- Conchas: SUS304


M.- ¿Qué es eso?

-Fuerza de contacto: 80 g±20 g a 1,0 mm de la cigüeña de trabajo

-Adsorción masculina y femenina Prueba de duración: 10.000 ciclos

-Ensayo de capacidad de absorción:La adsorción de acoplamiento principal es de 800 g ± 20%.


Eléctrico:

-Voltaje nominal: DC12V; Voltagem nominal: 3A máximo.

-Resistencia de contacto del alfiler de resorte: 50 miliohm máximo.


Desempeño medioambiental:

-Temperatura de funcionamiento: -25°C a +60°C

- Prueba ambiental: Sal en aerosol 24 horas


Parámetro de los conectores magnéticos masculinos y femeninos de 2 pines:

Nombre

Conector magnético

El tipo

Hombre/Mujer

El pin

2 pines

El color

Negro

El alfiler de Pogo

El cobre es de 0,125 mm, más de 1,5 mm, más de 2,5 mm, Ni

De sexo femenino

El cobre es de 0,125 mm, más de 1,5 mm, más de 2,5 mm, Ni

Conchas

SUS304

El aislante

Plásticos negros resistentes a altas temperaturas

Magnético

NdFeB N52 1.5um ~ 2.5um Ni

Fuerza de resorte

80G ±20g, a la una.0mm trabaja como cigüeña.

Vida útil de las máquinas

10000 ciclos Min..

Fuerza magnética

800 g ± 20%

En la actualidad

3.0Amax

Válvula de tensión

El valor de las emisiones de CO2

Resistencia al contacto

50 mΩ máximo (PIN).

Temperatura de funcionamiento

25°C a +60°C

Prueba de salinidad

24 horas

Certificación

Producto conforme con el Reglamento ROHS o REACH

Prueba

Prueba 100% abierta y corta


Dibujo técnico del conector magnético masculino de 2 pines

Conector magnético de tipo rectángulo de 2 pines, masculino y femenino, para carga 3A 0


Dibujo técnico del conector magnético femenino de 2 pines

Conector magnético de tipo rectángulo de 2 pines, masculino y femenino, para carga 3A 1


Ventajas del conector magnético:

1Conectividad sin esfuerzo
✔ Adsorción automática ️ Diseño inteligente y fácil de usar permite conexiones instantáneas y seguras con alineación magnética.
✔ Protección contra caídas ️ Se desprende fácilmente de la interfaz de carga mientras mantiene los dispositivos estables, reduciendo las caídas accidentales.

2Durabilidad sin igual.
✔ Duración de vida prolongada ️ Es capaz de realizar 100.000 ️ 200.000 ciclos, lo que garantiza una fiabilidad a largo plazo.
✔ IPX8 A prueba de agua y polvo

3Carga y transferencia de datos de alto rendimiento
✔ Carga rápida (5A10A) Suporta transmisión de alta corriente para una rápida entrega de energía.
✔ Transmisión de señales de alta velocidad ️ Sustituye el tradicional USB 2.0/HDMI 1.3, que permite la transmisión de señales de vídeo/audio con un rendimiento estable de alta frecuencia.

4Diseño personalizable y seguro
✔ Flexibilidad estética ️ Apariencia adaptada al lenguaje de diseño de su dispositivo.
✔ Anti-cortocircuito y a prueba de tonterías


Aplicación de los productos de conectores magnéticos:

1.Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética

2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual

3.Aviación, electrónica aeroespacial, comunicaciones militares

4.Equipo de navegación, ensayo y medición para automóviles

5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)


¿Por qué UPE debe ser su socio?

1- Experiencia especializada en conectores magnéticos

●Focado en la I+D: UPE tiene experiencia dedicada en conectores magnéticos

●Personalización: UPE puede adaptar la resistencia del imán, el revestimiento de pines (oro/níquel para una resistencia ≤ 50mΩ) y los materiales de la carcasa (PBT negro/nilón) a sus necesidades.


2Alta durabilidad y cumplimiento

● Garantizan más de 10.000 ciclos: sus conectores probablemente se someten a pruebas rigurosas para satisfacer su demanda de vida útil mecánica.

●Certificaciones: Conforme a las normas UL o RoHS, críticas para los mercados de consumo/medicina.


3Producción competitiva

● Herramientas rentables: UPE puede ofrecer MOQ bajos (por ejemplo, 1K ¥ 5K unidades) con precios competitivos para lotes pequeños y medianos.

● Control de calidad: Pruebas internas de resistencia al contacto, fuerza de tracción y carga actual para garantizar la fiabilidad.


4. Prototipos rápidos y soporte

●Pruebas 3D en días: creación de prototipos rápidos para controles de ajuste/función

● Apoyo de ingeniería: Asistencia para la optimización de los pinos, el blindaje EMI o la impermeabilización (IP68).


5.Diseños a medida

Nuestro equipo interno de ingenieros profesionales colabora estrechamente con los clientes para desarrollar conectores de pin de pogo magnéticos totalmente personalizados adaptados a sus requisitos específicos.


6.Soluciones versátiles

Diseñamos una amplia gama de conectores magnéticos para diversas aplicaciones, asegurando un rendimiento óptimo, durabilidad y conectividad perfecta.


7Apoyo de extremo a extremo

Desde el concepto hasta la producción, proporcionamos servicios de personalización de conectores magnéticos de extremo a extremo, ofreciendo soluciones que cumplen con los estándares exactos de la industria y las necesidades de aplicación.


Cómo hacer un pedido de conector de cable magnético con UPE

1Envíe sus requerimientos

Póngase en contacto con nuestro equipo de ventas:

El correo electrónico: [En el caso de las empresas de la Unión Europea,]

Teléfono: [+86 13434524996]

Formulario online: [www.pogopinsconnector.com]



Proporcionar detalles:

✔ Aplicación (por ejemplo, medicina, automoción, electrónica de consumo)

✔ Tipo de conector (por ejemplo, pin de pogo magnético, cable de carga)

✔ Especificaciones (voltura, corriente, tamaño, capacidad de resistencia al agua, etc.)

✔ Cantidad y tiempo de entrega



2Obtener una solución personalizada (si es necesario)

Nuestros ingenieros revisarán sus necesidades y propondrán un diseño personalizado (si es necesario).

Compartiremos modelos 3D, muestras o dibujos técnicos para su aprobación.


Plazo de pago:

50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).

50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.


Método de pago

T/T (Transferencia bancaria),PayPal, Banco OCBC

Recomendación:

Utilice PayPal para las muestras (más seguro).

Utilice T/T para pedidos a granel (tarifas más bajas).


Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables


Transporte marítimo

Conector magnético de tipo rectángulo de 2 pines, masculino y femenino, para carga 3A 2
