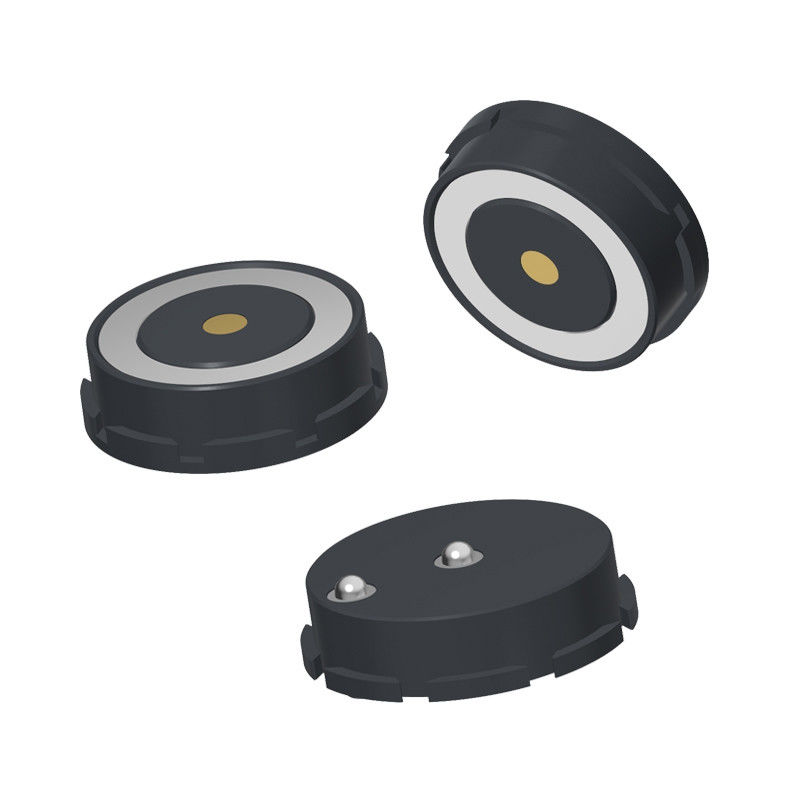

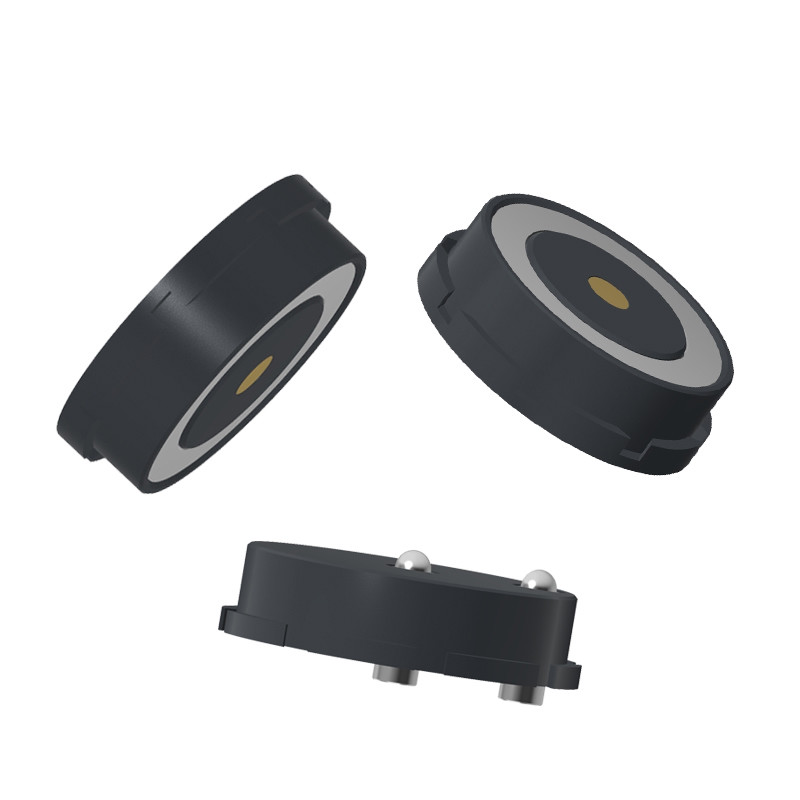

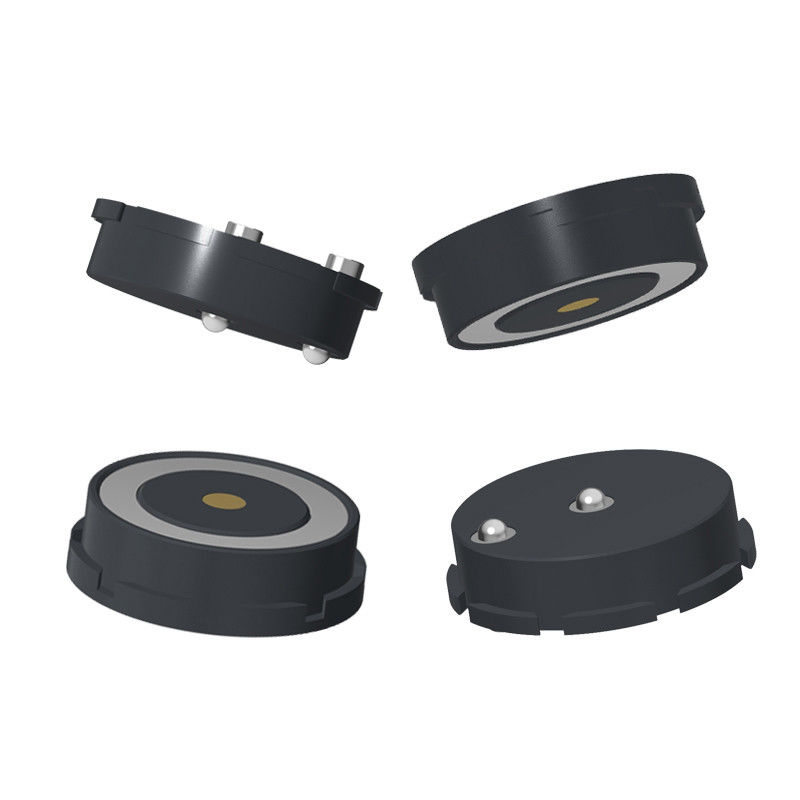

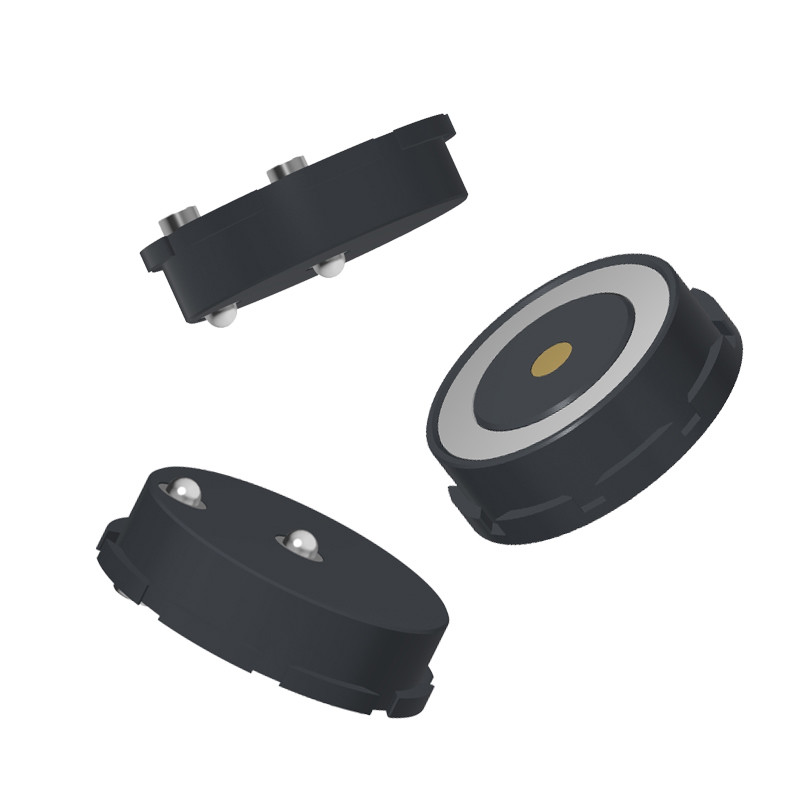

10A Corriente Circular 2-Pin Conector Pogo Pin Magnético que tiene una temperatura de 260 ° C

10Un conector de pinos de pogo magnético circular de corriente de 2 pines que tenga una temperatura de 260°C.

Conector magnético Conformidad y garantía de calidad
✅Materiales que cumplen las normas RoHS y REACH
Todos los materiales utilizados en nuestros conectores magnéticos cumplen plenamente con RoHS (restricción de sustancias peligrosas) y REACH (registro, evaluación, autorización,En la actualidad, la Comisión ha adoptado una serie de, garantizando la seguridad medioambiental y el cumplimiento de la normativa.

✅Prueba de circuito corto y abierto al 100%
Cada unidad se somete a pruebas eléctricas rigurosas, incluidas pruebas de cortocircuito y circuito abierto al 100%, lo que garantiza un rendimiento y una durabilidad fiables.

Conector magnético Composición del material
1Pogo Pin.
Material de base: latón C6801

El contenido de aluminio en el material de acondicionamiento se calculará en función de la composición del material de acondicionamiento.

2- Las piezas giratorias.
Material: latón C6801

El contenido de aluminio en el material de acondicionamiento se calculará en función de la composición del material de acondicionamiento.

3. Vivienda
Material: HTN (nylon de alta temperatura)

Color: Negro

Clasificación de inflamabilidad: UL94 V-0 (autoextinguirse)

4. Magneto
Grado: N52 NdFeB (Boro de hierro de neodimio  Alta resistencia)

Revestimiento: Ni-Cu-Ni (Triple capa de níquel-cobre-níquel para la resistencia a la corrosión)

5Conchas metálicas
Material: latón C3602 (latón de mecanizado libre)

Revestimiento: Níquel (Ni) para durabilidad y resistencia a la oxidación

Conector magnético Especificaciones técnicas

- Propiedades mecánicas
Fuerza de contacto:

160 g ± 20 g a una carrera de trabajo de 1,2 mm (presión de acoplamiento constante)

Durabilidad (prueba de vida útil de la adsorción): 50.000 ciclos (enchufe macho/hembra)

- Rendimiento eléctrico
Válvulas de corriente continua:

Corriente nominal: 10A máximo

Resistencia de contacto (pin de resorte): ≤ 50 mΩ Máximo (conexión estable de baja resistencia)

- Confiabilidad ambiental
Tolerancia a la temperatura (soldadura/ensamblaje): 260°C (resiste el calor de reflujo)

Rango de temperatura de funcionamiento: -25°C a +60°C (adecuado para condiciones adversas)

Resistencia a la corrosión (prueba con sal): 24 horas (cumple con la norma CEI 60068-2-11)

-Resumen del cumplimiento y de las pruebas
Mecánica: vida útil del ciclo de 50K, fuerza de contacto precisa

Electricidad: baja resistencia (< 50mΩ), con capacidad de alta corriente (10A)

Ambiental: Resiste las temperaturas extremas, la humedad y la corrosión

Certificaciones: RoHS y REACH conforme.

Conectores magnéticos masculinos de 2 pines y parámetro del conector magnético:

Dibujo técnico del conector magnético masculino circular

Dibujo técnico del conector magnético femenino circular

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;

●Duración de vida: hasta 100.000-200.000 ciclos;

●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);

● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;

●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;

●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;

●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional

Aplicación de los productos de conectores magnéticos:

¿Por qué UPE debe ser su socio?

1- Experiencia especializada en conectores magnéticos

●Focado en la I+D: UPE tiene experiencia dedicada en conectores magnéticos

●Personalización: UPE puede adaptar la resistencia del imán, el revestimiento de pines (oro/níquel para una resistencia ≤ 50mΩ) y los materiales de la carcasa (PBT negro/nilón) a sus necesidades.

2Alta durabilidad y cumplimiento

● Garantizan más de 10.000 ciclos: sus conectores probablemente se someten a pruebas rigurosas para satisfacer su demanda de vida útil mecánica.

●Certificaciones: Conforme a las normas UL o RoHS, críticas para los mercados de consumo/medicina.

3Producción competitiva

● Herramientas rentables: UPE puede ofrecer MOQ bajos (por ejemplo, 1K ¥ 5K unidades) con precios competitivos para lotes pequeños y medianos.

● Control de calidad: Pruebas internas de resistencia al contacto, fuerza de tracción y carga actual para garantizar la fiabilidad.

4. Prototipos rápidos y soporte

●Pruebas 3D en días: creación de prototipos rápidos para controles de ajuste/función

● Apoyo de ingeniería: Asistencia para la optimización de los pinos, el blindaje EMI o la impermeabilización (IP68).

Cómo hacer un pedido de conector de cable magnético con UPE

1Envíe sus requerimientos

Póngase en contacto con nuestro equipo de ventas:

El correo electrónico: [En el caso de las empresas de la Unión Europea,]

Teléfono: [+86 13434524996]

Formulario online: [www.pogopinsconnector.com]

Proporcionar detalles:

✔ Aplicación (por ejemplo, medicina, automoción, electrónica de consumo)

✔ Tipo de conector (por ejemplo, pin de pogo magnético, cable de carga)

✔ Especificaciones (voltura, corriente, tamaño, capacidad de resistencia al agua, etc.)

✔ Cantidad y tiempo de entrega

2Obtener una solución personalizada (si es necesario)

Nuestros ingenieros revisarán sus necesidades y propondrán un diseño personalizado (si es necesario).

Compartiremos modelos 3D, muestras o dibujos técnicos para su aprobación.

Plazo de pago:

50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).

50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.

Método de pago

T/T (Transferencia bancaria),PayPal, Banco OCBC

Recomendación:

Utilice PayPal para las muestras (más seguro).

Utilice T/T para pedidos a granel (tarifas más bajas).

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
