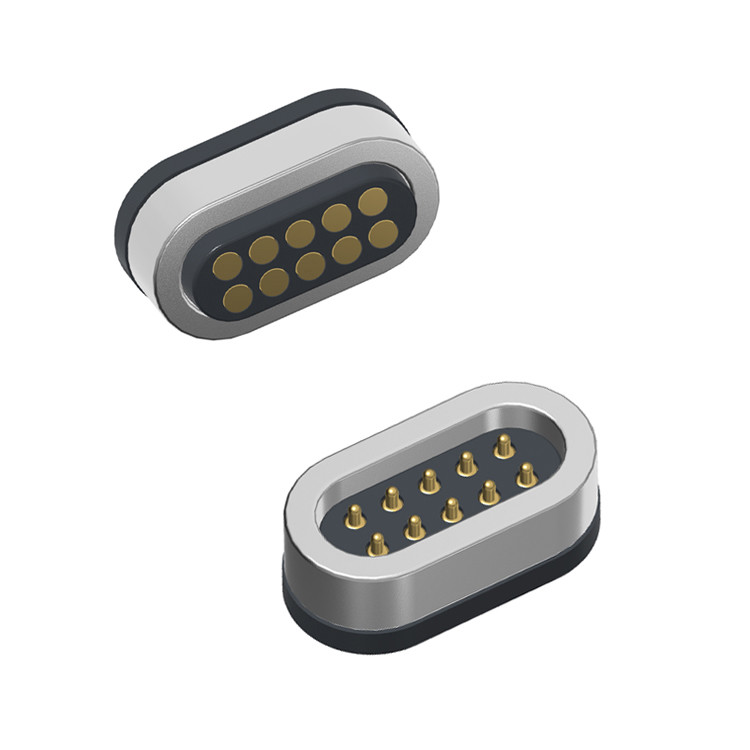

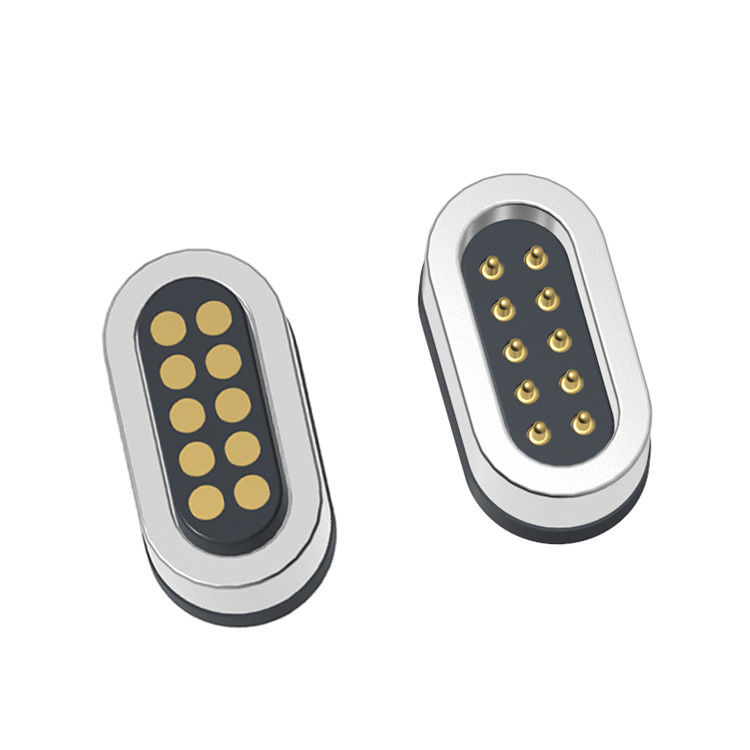

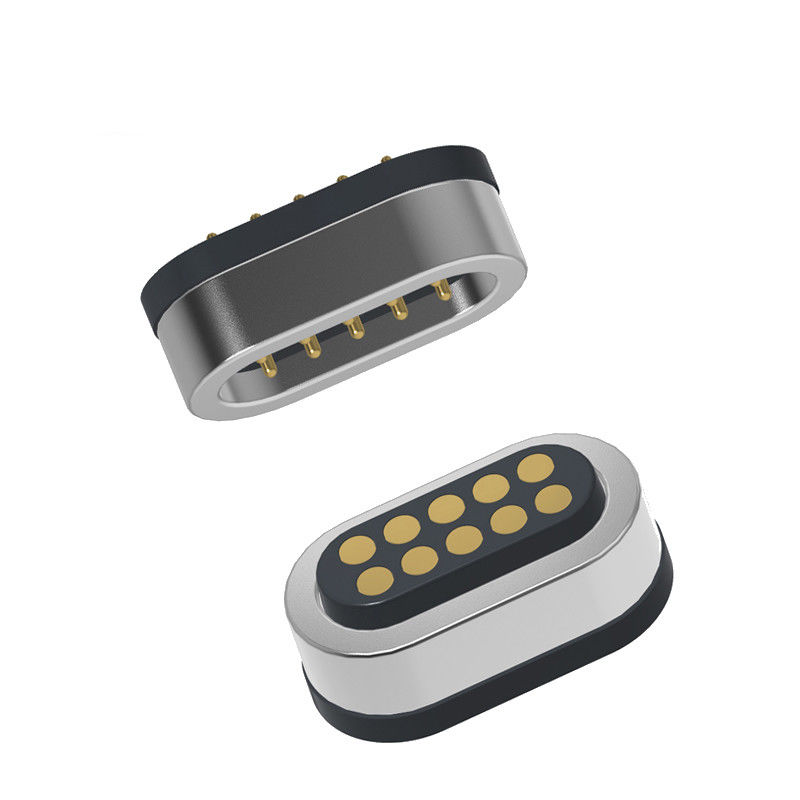

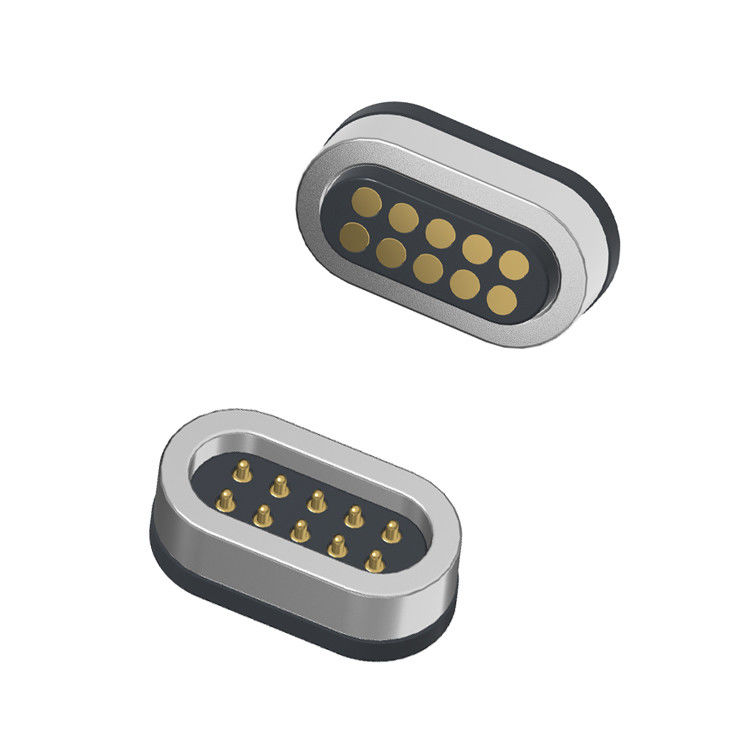

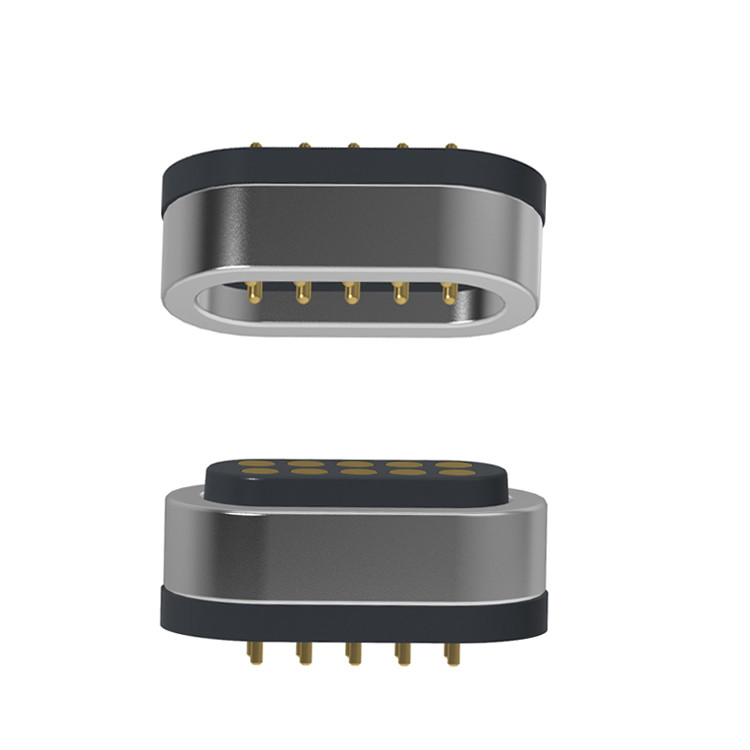

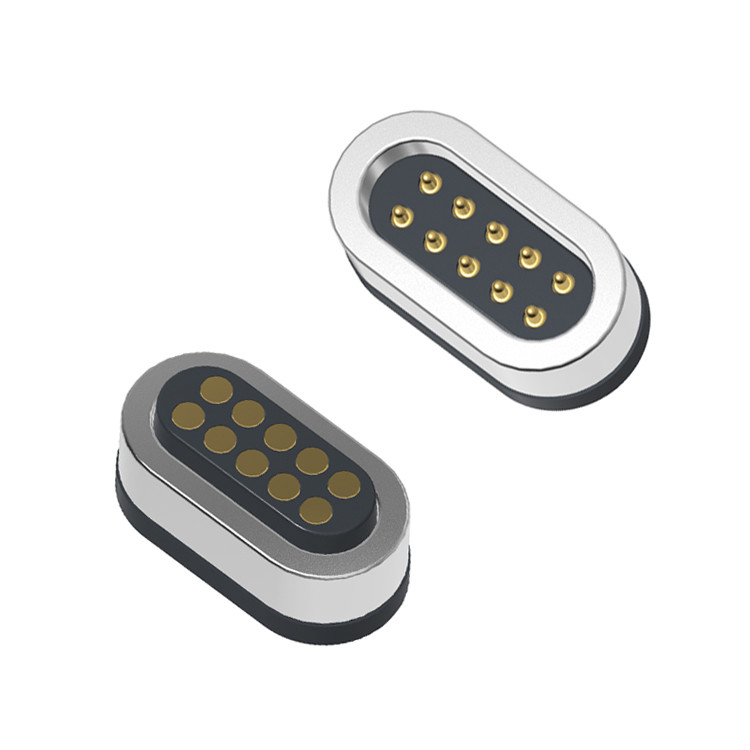

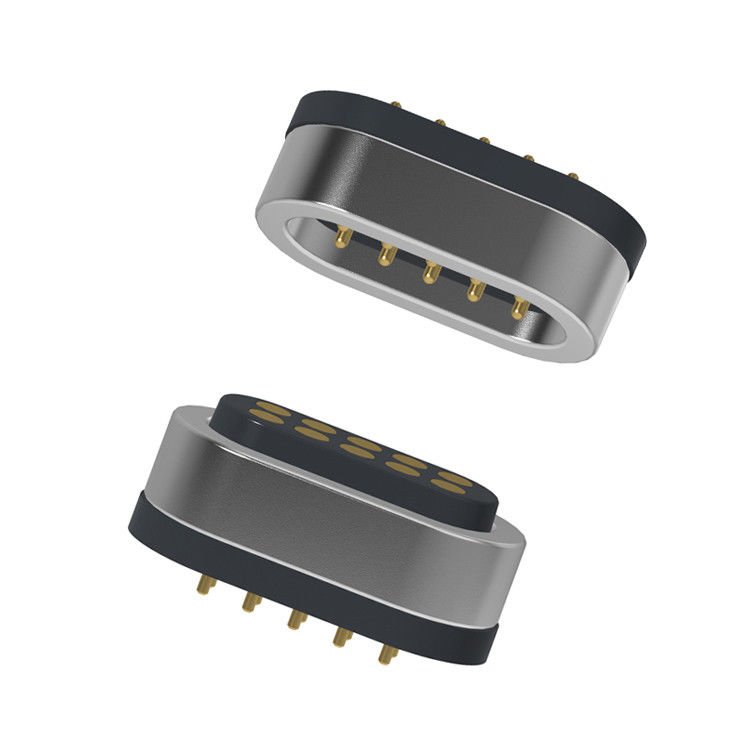

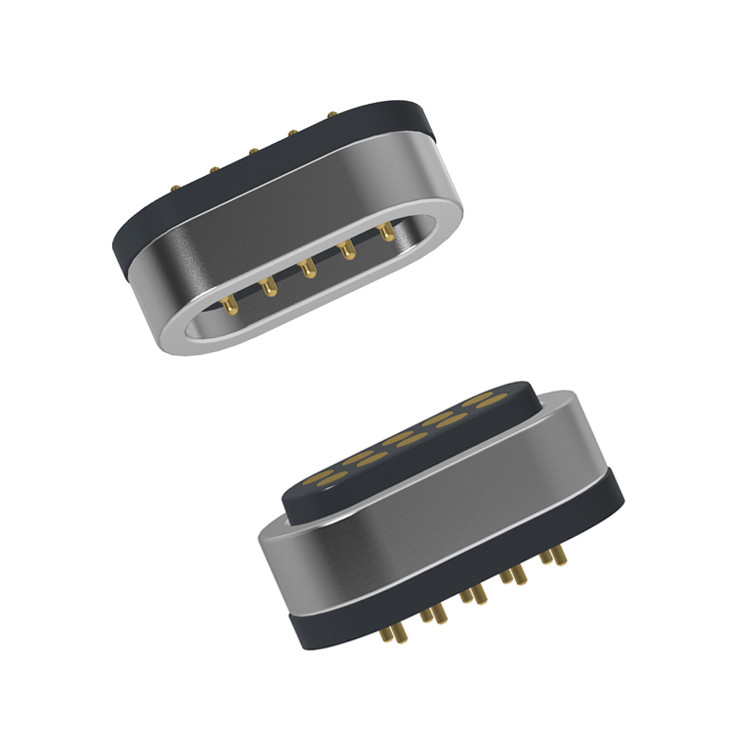

Conector magnético macho y hembra de doble fila de 10 pines, pin pogo, paso de 2,0 mm, 1,5 A

Conector magnético macho y hembra de doble fila de 10 pines, pin pogo de 1,5 A, paso de 2,0 mm.

UPE – Conectores magnéticos Premium | Cumplimiento con RoHS y REACH | Fiabilidad 100% probada

UPE es un fabricante global de confianza de alto rendimiento conectores magnéticos y conectores de cable magnéticos, diseñados para durabilidad, seguridad y conectividad perfecta. Nuestros productos cumplen con los estándares más estrictos de la industria, lo que garantiza la compatibilidad con electrónicos de consumo, dispositivos médicos, equipos industriales y aplicaciones de IoT.

✅ Cumplimiento total – Todos los materiales cumplen estrictamente con RoHS y REACH las regulaciones ambientales y de seguridad.
✅ Calidad 100% probada – Cada unidad se somete a rigurosas pruebas de cortocircuito y circuito abierto para una fiabilidad garantizada.
✅ Rendimiento magnético superior – Fuerte retención, resistencia a la corrosión y durabilidad a largo plazo.
✅ Soluciones personalizadas – Diseños a medida para adaptarse a sus necesidades mecánicas, eléctricas y ambientales exactas.

Material:

Mecánico:

-Fuerza de contacto: 40 g±10 g a 0,8 mm de carrera de trabajo

-Prueba de vida útil: 10.000 ciclos

Eléctrico:

-Tensión nominal: CC 12 V; Tensión nominal: 1,5 A máx.

-Resistencia de contacto: ≤ 50 mΩ (miliohmios) por pin (máximo)

Rendimiento ambiental:

-Temperatura de funcionamiento: -25℃ a +60℃

-Prueba ambiental: Niebla salina 24 horas,

Parámetro de conectores magnéticos de 10 pines:

Dibujo técnico del conector magnético macho

Dibujo técnico del conector magnético hembra

Vista explosionada del conector magnético macho hembra:

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaída humanizada: es fácil de quitar de la interfaz de carga, y no es fácil quitar el dispositivo;

●Duración: hasta 100.000-200.000 ciclos;

●Diseño a prueba de agua: el extremo hembra del dispositivo puede ser a prueba de polvo y agua (IPX8);

●Tiempo de carga rápido: el diseño del conector magnético de 5A-10A soporta la transmisión de alta corriente;

●La apariencia del conector magnético se puede adaptar de acuerdo con el diseño del dispositivo de aplicación del cliente;

●Diseño de estructura anti-cortocircuito y a prueba de fallos del producto;

●Realizar la transmisión de señal de alta frecuencia, puede reemplazar la función tradicional USB2.0 HDMI 1.3 Transmisión de señal de vídeo y audio

Aplicación de productos de conectores magnéticos:

1.Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.) cable de datos, cable de carga, conexión de extremo de cable de tira magnética

2. Equipos médicos, equipos inalámbricos, equipos de comunicación de datos, equipos de telecomunicaciones, equipos de automatización e industriales, equipos audiovisuales

3. Aviación, electrónica aeroespacial, comunicación militar

4. Automoción, navegación de automóviles, equipos de prueba y medición

5. Electrónica de consumo (teléfonos móviles, tabletas, auriculares Bluetooth, cámaras, relojes, productos electrónicos de consumo portátiles y muchos otros campos electrónicos).

¿Por qué UPE debería ser su socio?

.Soporte de ingeniería experto – Desde el prototipo hasta la producción en masa, garantizamos una integración impecable.
.Precios competitivos – Materiales de alta calidad a precios escalables y rentables.
.Entrega rápida – Cadena de suministro fiable para fabricantes de equipos originales y distribuidores globales.
