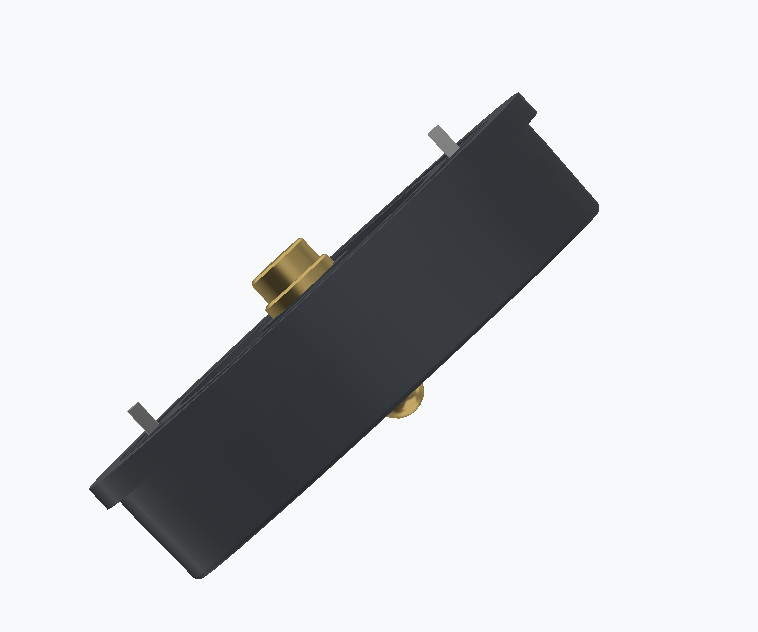

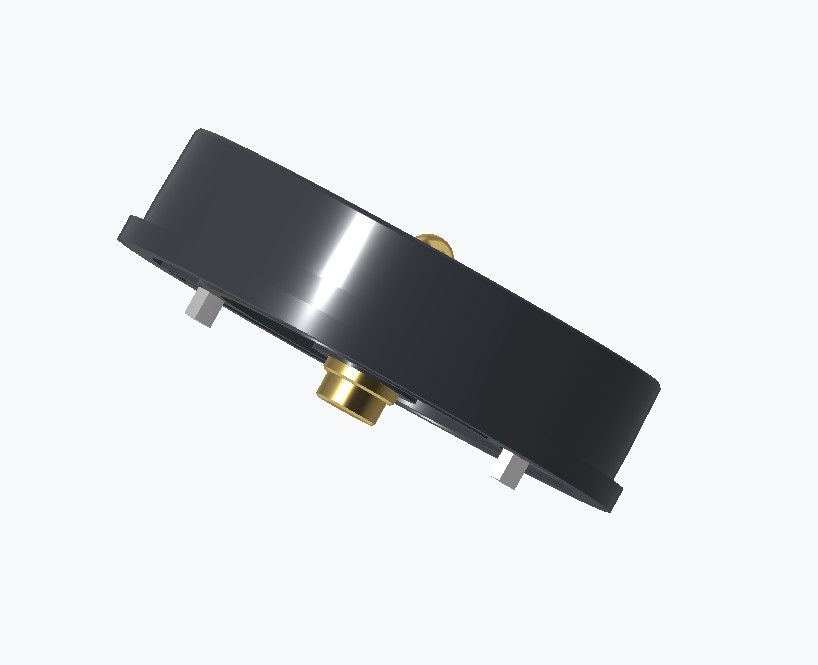

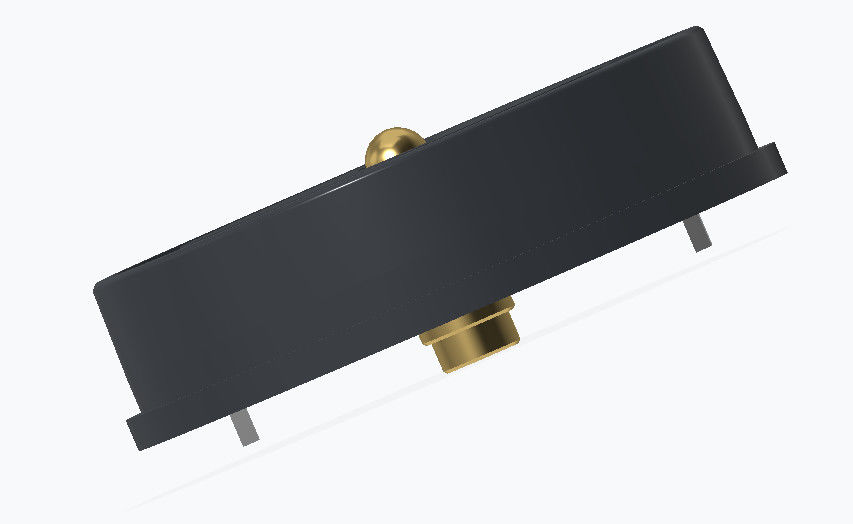

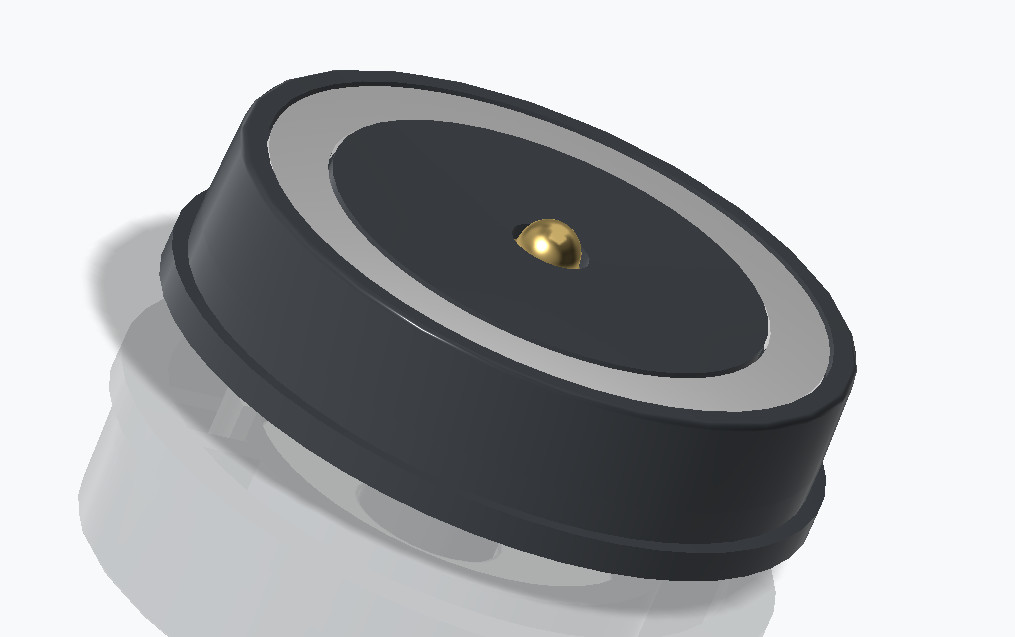

OD20.0mm 5A redondeado personalizado 2Pin conector magnético de latón C6801 Pogo Pin.
UPE es un fabricante profesional de conectores magnéticos y conectores de cables magnéticos.
Tenemos nuestros propios diseñadores profesionales para satisfacer cualquiera de sus requisitos y proporcionar servicio de personalización de conectores magnéticos.Se pueden diseñar diferentes productos y soluciones de conectores de pinos de pogo magnéticos de acuerdo con las diferentes necesidades del cliente.
Todos los materiales del conector magnético cumplen con la normativa RoHS y REACH.
Todos los conectores magnéticos pasaron el 100% de prueba de circuito corto y abierto.
El material:
Pogo Pin:El cobre C6801 Revestimiento Au 0,125um
Partes giratorias:C6801 Revestimiento de latón Ni
En el caso de los vehículos de la categoría M2 y M3, el valor de los vehículos de la categoría M2 es el valor de los vehículos de la categoría M3.
Imán: N45 NdFeB Revestimiento Ni Cu Ni
M.- ¿Qué es eso?
- Fuerza de contacto: 160 g ± 20 g a 0,7 mm de la cigüeña de trabajo
- Prueba de vida:50,000ciclo
Eléctrico:
-Voltaje nominal: DC12V;Voltaje nominal: 5A máximo.
-Resistencia de contacto: ≤ 50mΩ (milliohms) por pin (máximo)
Desempeño medioambiental:
-Temperatura de funcionamiento: -25°C a +80°C
- Prueba ambiental: Sal en aerosol 24 horas,
Parámetro de los conectores de cable magnético masculino de 2 pines:
|
Nombre
|
Conector magnético circular
|
|
El tipo
|
Hombre
|
|
El pin
|
2 pines
|
|
El color
|
Negro
|
|
El alfiler de Pogo
|
El cobre C6801 Revestimiento Au 0,125um
|
|
Las piezas giratorias
|
C6801 Revestimiento de latón Ni
|
|
Fuerza de resorte
|
160G ±20g, en el 0.7mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
50000 ciclos Min..
|
|
En la actualidad
|
5.0Amax
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
-25°C a +80°C
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector magnético circular

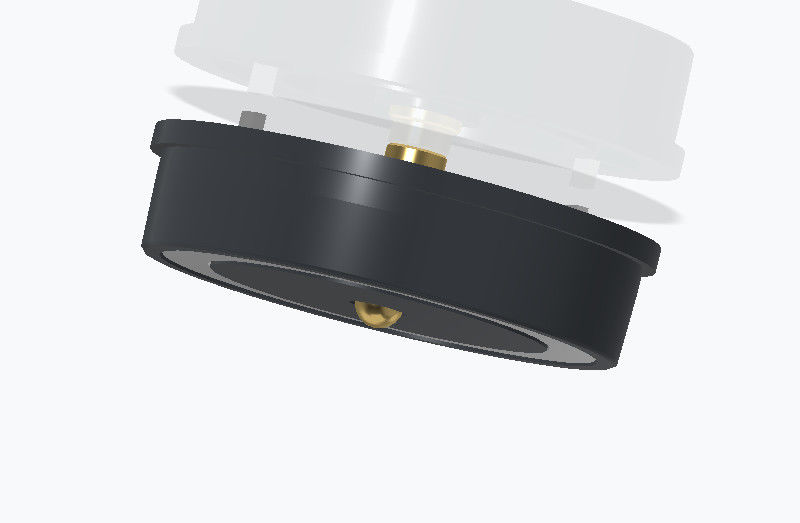

Descompone la vista:
Ventajas del conector magnético:
●Diseño humanizado de la experiencia de conexión de adsorción automática;
●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;
●Duración de vida: hasta 100.000-200.000 ciclos;
●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);
● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;
●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;
●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;
●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional
Aplicación de los productos de conectores magnéticos:
1.Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética
2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual
3.Aviación, electrónica aeroespacial, comunicaciones militares
4.Equipo de navegación, ensayo y medición para automóviles
5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)
¿Por qué UPE debe ser su socio?
1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
7Normas medioambientales de los productos
Cómo hacer su pedido de conector magnético con UPE
1Envíe sus requerimientos
Póngase en contacto con nuestro equipo de ventas:
El correo electrónico: [En el caso de las empresas de la Unión Europea,]
Teléfono: [+86 13434524996]
Formulario online: [www.pogopinsconnector.com]
Proporcionar detalles:
✔ Aplicación (por ejemplo, medicina, automoción, electrónica de consumo)
✔ Tipo de conector (por ejemplo, pin de pogo magnético, cable de carga)
✔ Especificaciones (voltura, corriente, tamaño, capacidad de resistencia al agua, etc.)
✔ Cantidad y tiempo de entrega
2Obtener una solución personalizada (si es necesario)
Nuestros ingenieros revisarán sus necesidades y propondrán un diseño personalizado (si es necesario).
Compartiremos modelos 3D, muestras o dibujos técnicos para su aprobación.
Plazo de pago:
50% de depósito (pagado por adelantado): cubre los costes de producción (materiales, mano de obra).
50% de saldo (pagado antes del envío): garantiza el control de calidad y el compromiso de ambas partes.
Método de pago
T/T (Transferencia bancaria),PayPal, Banco OCBC
Recomendación:
Utilice PayPal para las muestras (más seguro).
Utilice T/T para pedidos a granel (tarifas más bajas).
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
