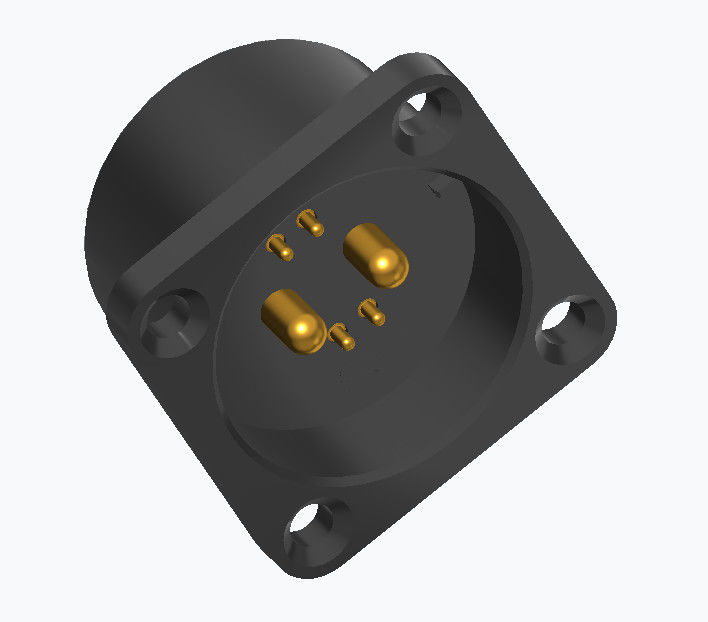

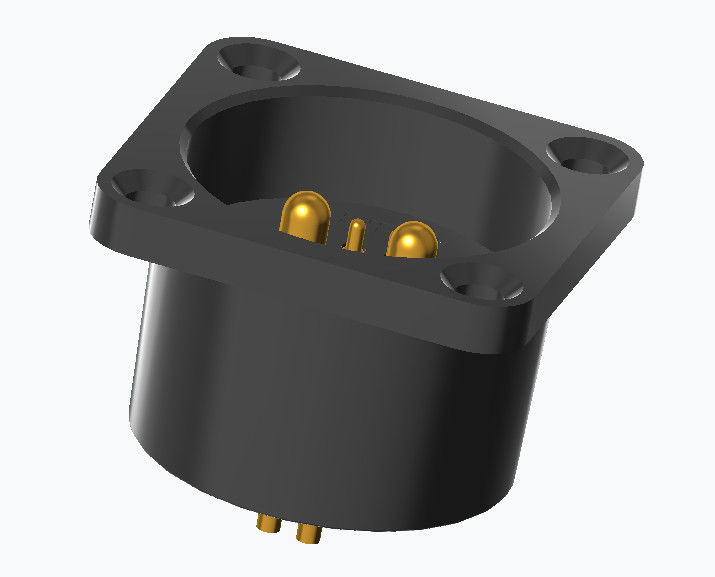

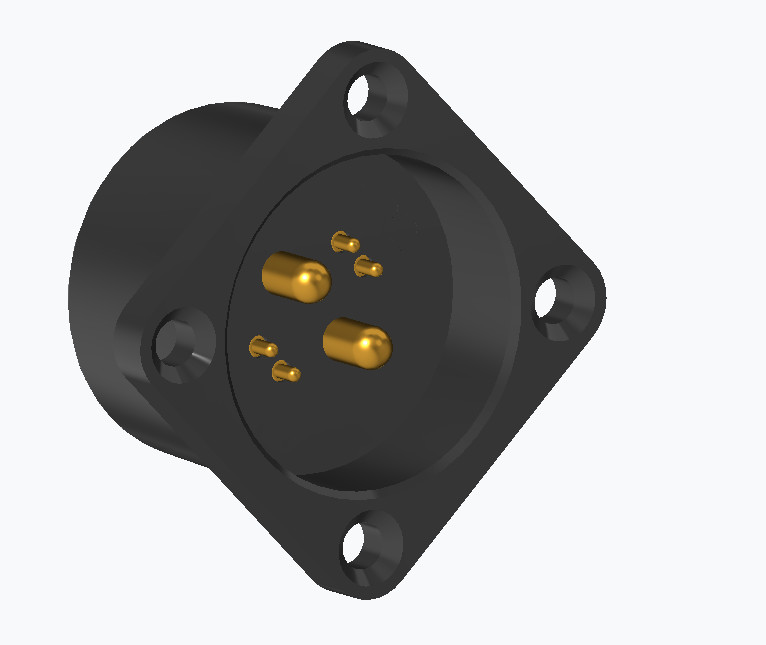

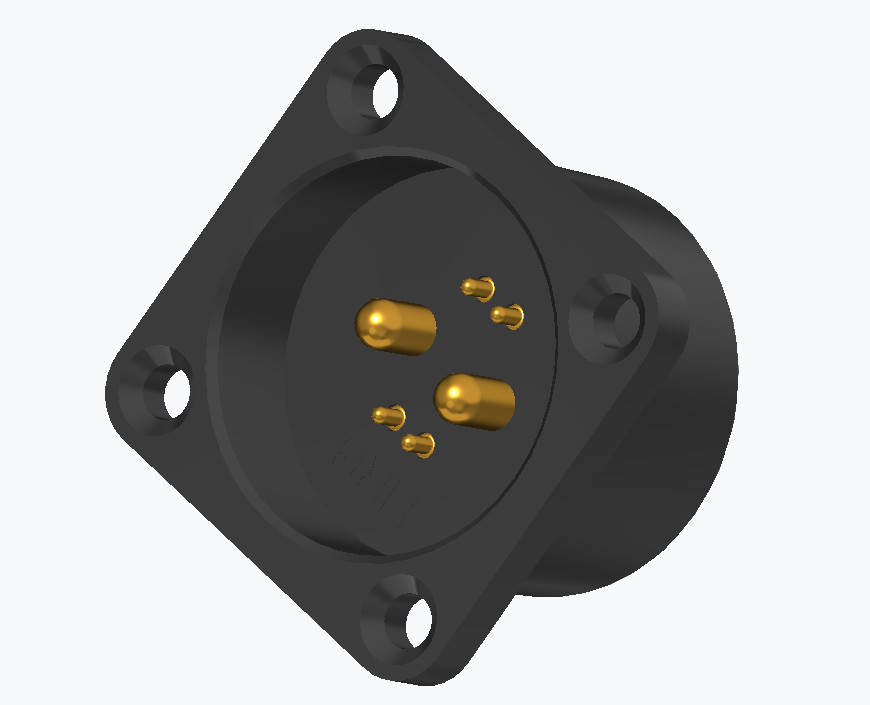

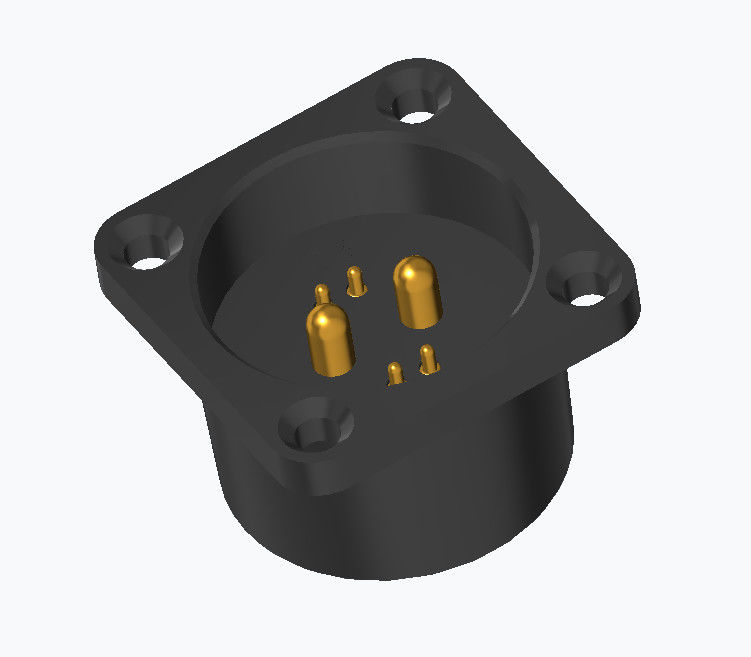

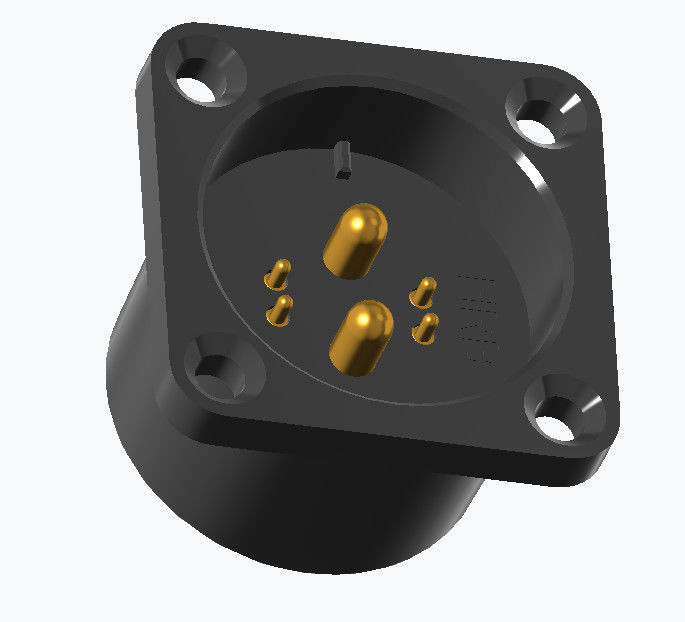

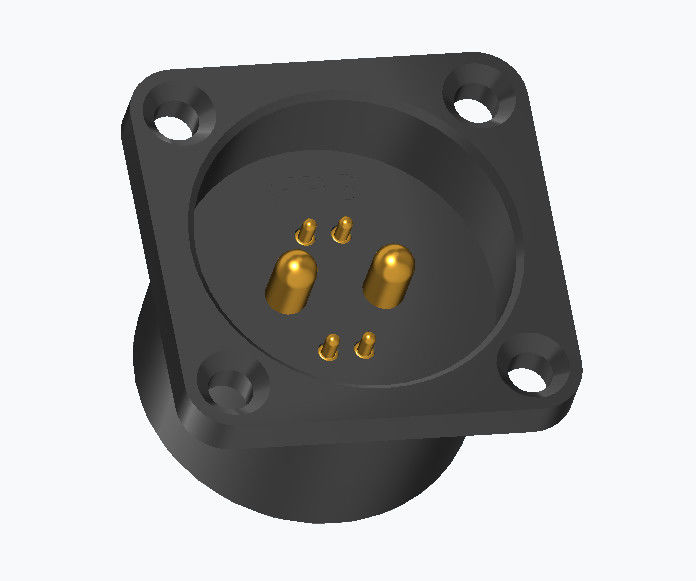

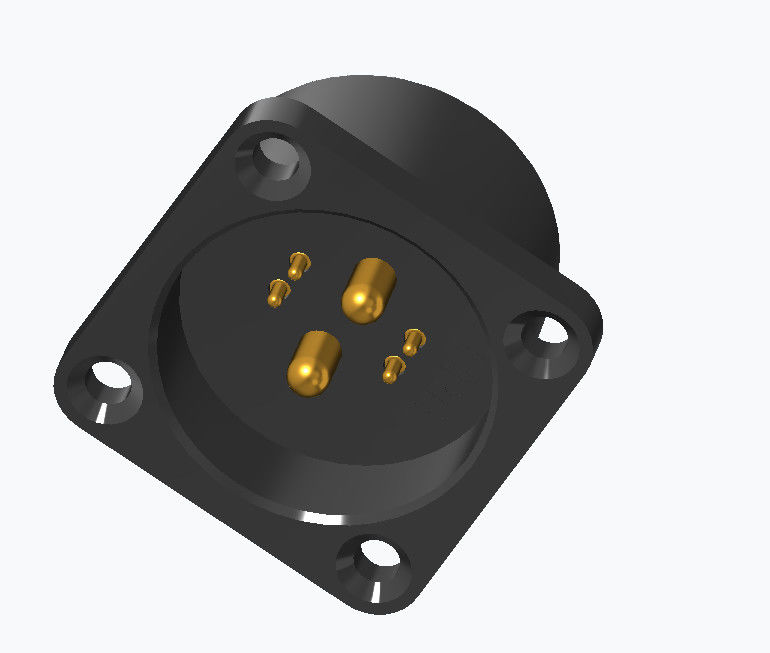

Conector de pin de pogo de 6 pines masculino femenino con conector de pin de soldadura.
La Unión Precision Electronic Limited (UPE)es un profesionalFabricante a medidaEspecializado enLas alfileres de PogoyConectores Pogo Pin con carcasasLa empresa es reconocida como uno de los proveedores más competitivos del sector.conector de resorteLa industria china, que abastece a una amplia gama de aplicaciones de alta tecnología.
La UPE se ha convertido en unafabricante líderde lasLas alfileres de PogoyConectores de resorte, el apalancamientotecnología de producción avanzadayEstricto control de calidadpara servir a las industrias globales.
Nuestro objetivo es satisfacer las necesidades de los clientes con productos seguros y confiables. También ofrecemos servicios personalizados y como tenemos muchos diseñadores experimentados en POGO PIN,Podemos personalizar rápidamente la muestra de calidad estable para satisfacer las necesidades de diseño del cliente con un ciclo corto de desarrollo de productos.
Ventajas de los conectores de resorte UPE:
Los conectores de resorte, comúnmente conocidos como alfileres de resorte o alfileres pogo, ofrecen varias ventajas:
Confiabilidad:Los pines UPE Pogo que utilizan la tecnología CLIP proporcionan una conexión eléctrica constante y fiable, incluso en entornos sujetos a vibraciones y choques mecánicos.
Diseño compacto:Su pequeño tamaño les permite caber en espacios reducidos, lo cual es ideal para dispositivos electrónicos modernos y compactos.
La flexibilidad:Los alfileres de Pogo pueden adaptarse a las variaciones de la superficie, asegurando una conexión estable incluso si las superficies de apareamiento no están perfectamente alineadas.
Facilidad de uso:Son fáciles de usar, con una instalación y mantenimiento sencillos.
Durabilidad:Están diseñados para soportar numerosos ciclos de conexión y desconexión, lo que los hace muy duraderos
El rendimiento del parámetro del conector Pogo Pin de resorte
|
Nombre de las piezas
|
Tabla de rendimiento de los parámetros
|
|
Materia en barril
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
|
|
Material del chorro
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
Acero inoxidable
|
|
Opciones de primavera
|
Las demás
|
Cables de música
|
|
|
|
Requisitos para el revestimiento
|
El oro-Au
|
Acero y acero
|
Las demás materias primas
(Pd-Ni)
|
|
|
Corriente nominal
|
1A, 2A, 3A, 5A, 15A o 30A (construcciones diferentes)
|
|
Válvulas de tensión
|
El valor de las emisiones de dióxido de carbono
|
|
Resistencia de contacto
|
30 mΩ 50 mΩ máximo.
|
|
Prueba de vida
|
50, 000 ciclos Min. 1000.000 ciclos Máximo
|
|
RTemperatura de flujo.
|
265°, 4~5 segundos
|
|
Prueba de fiabilidad del PIN POGO
|
|
Fuerza de retención
|
a un ciclo nominal de 500±50 por hora,50, 000 ciclos como mínimo
|
|
Humedad
|
EIA-364-31,Método de ensayo II, condición A: los sujetos acoplan los conectores a la humedad relativade 90% a 95% de Hg y una temperatura de 40°C± 2°CHumedad relativa durante 96 h¿Qué es esto?
|
|
Resistencia al calor de la soldadura
|
EIA-364-56, Procedimiento 5, nivel 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Espray de sal
|
EIA-364-26,Condición de ensayo B Conectores acoplados por el sujeto a una solución salina de 5 ± 1%.
Concentración, 35+1°C- ¿ Qué pasa?°Cdurante 48 horas.
|
|
Prueba de fuerza de resorte
|
Procedimiento de ensayo de fuerza normal, 100 g ± 20 g a altura de trabajo
|
|
Vida útil a temperatura
|
EIA-364-17,Método de ensayo A,condición 4,condición de tiempo de ensayo A.
conectores para 85°C± 2°Cdurante 96 horas.
|
|
Capacidad de soldadura
|
EIA-364-52 Baje en el 265±5°C, 60/40±5% Sn/pb soldadura durante 4,0 ~ 5,0 segundos
|
|
Resistencia de contacto
|
EIA-364-23 Medir la resistencia de contacto con una corriente de ensayo de 100 mA como máximoy tensión máxima de 20 mV
|
El conector Pogo Pin consta de 6 partes: plumaje, barril, resorte, cuentas cerámicas, carcasa, tapa
Algunos de los conectores Pogo Pin personalizados para referencia:
Aplicación del conector de resorte:
1Electrónica de consumo
Los teléfonos inteligentes, las tabletas y los dispositivos portátiles (para conexiones de baterías, estaciones de acoplamiento).
.Laptops (para componentes modulares como teclados, touchpads).
2.Equipo de ensayo y medición
.Instalaciones de ensayo automatizadas (ATE Equipo de ensayo automatizado).
Pruebas en circuito (TIC) y pruebas funcionales (FCT) de PCB.
3.Dispositivos médicos
Equipo médico portátil (por ejemplo, medidores de glucosa, monitores de ECG).
. sondas desechables/reutilizables que requieren conexiones fiables
4.Automoción y Aeroespacial
Conectores de diagnóstico a bordo (OBD).
Pruebas de aviónica y sistemas de entretenimiento en vuelo.
5Industria y robótica
Armas robóticas y sistemas de automatización que requieren soluciones de desconexión rápida.
Sensores y módulos de control industriales.
6Energía y sistemas de baterías
Las baterías (por ejemplo, drones, vehículos eléctricos).
Los paneles solares se interconectan.
7Información y telecomunicaciones
.Transferencia de datos de alta velocidad (por ejemplo, planos de fondo de servidores).
.RF y conexiones de antena.
F: el precioCuota de mercado
1- ¿ Por qué escogió a nosotros?
Con 100% de sinceridad, nuestra empresa le proporcionará el mejor servicio para usted, sean cuales sean los productos o después de las ventas.Proporcionaremos la cotización más razonable y diseñaremos muestras de alta calidad según sus dibujos o requisitosProporcionamos garantía para cada cliente después de la venta.
2¿Puedes personalizar los productos para nosotros?
Estamos muy contentos de personalizar para usted o diseñar para usted. Por favor, proporcione su dibujo o muestras, y díganos sus requisitos especiales sobre los productos.Podemos personalizar lo antes posible de acuerdo a sus requisitos.
3¿Cuánto costará la muestra?
Si los artículos de stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe soportar el flete.
Si personaliza los términos, le cobraremos por el costo adecuado y le devolveremos una proporción razonable de la tarifa de muestra cuando tenga un pedido para nosotros!
4- ¿Qué hay de su tiempo de entrega?
El tiempo de entrega depende de la cantidad y la dificultad del pedido del cliente. Por lo general, la entrega de bienes de stock dentro de los 3 días, mientras que los productos personalizados se entregan dentro de las 2 semanas.
5¿Qué tal el control de calidad de su empresa?
Probaremos e inspeccionaremos los productos para asegurar la calidad de los productos para obtener su satisfacción. La calidad es lo más importante en nuestra empresa, desde el material hasta la entrega,Todo será revisado dos veces y la empresa obtendrá IS09001 para asegurarse de esto.
Cómo colocar el pedido de conector de cable magnético
* Usted nos envía el dibujo o muestra
* Realizamos la evaluación del proyecto
* Hacemos la muestra y te la enviamos
* Crees que la muestra es buena entonces haz un pedido y paga el 30% de depósito
* Comenzamos a hacer el producto
* Cuando la mercancía esté lista, tomamos fotos para su cheque y luego paga el saldo
* Entregamos los productos a la empresa de mensajería
Plazo de pago:T/T, depósito del 50%, saldo del 50%
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
