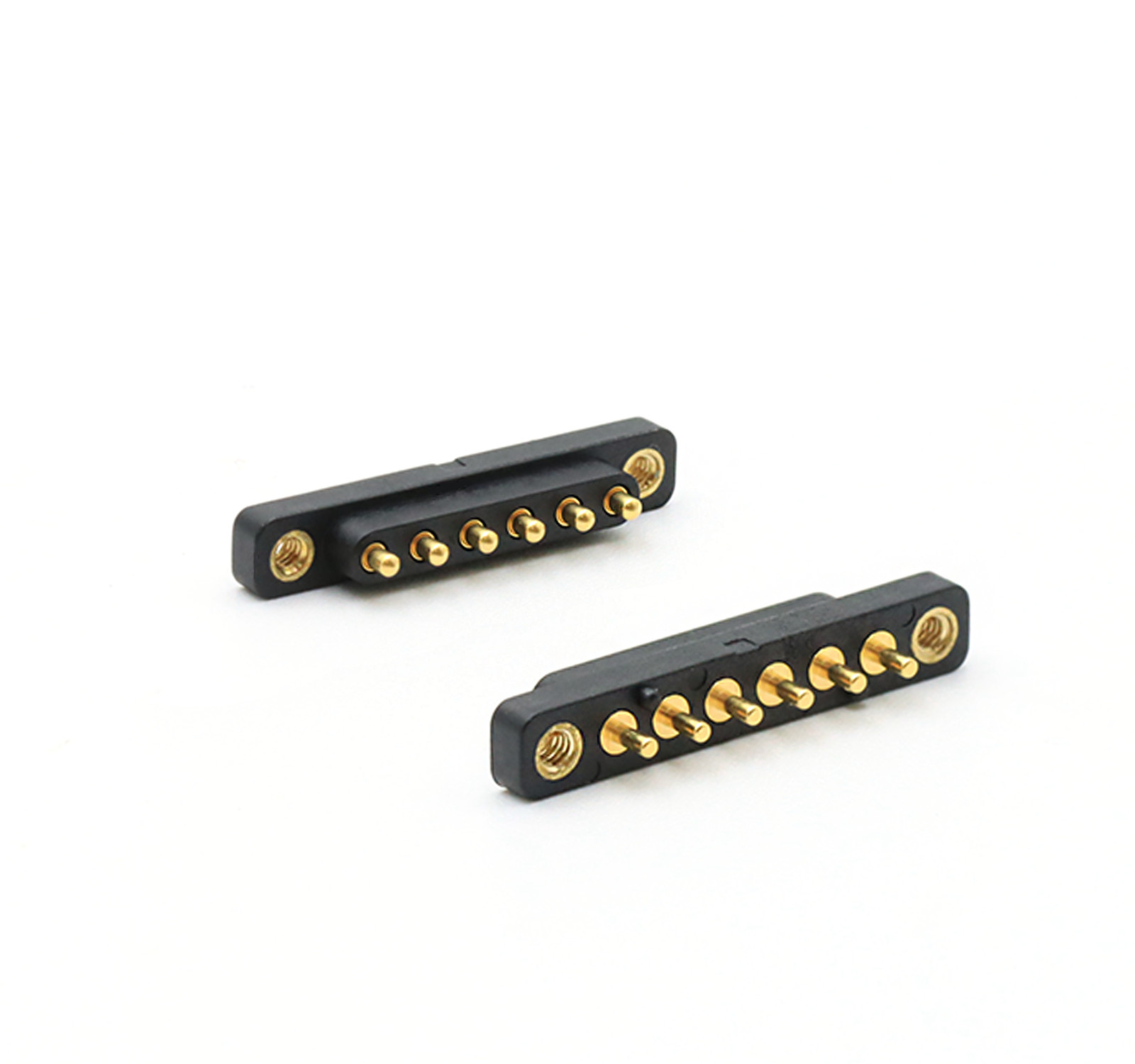

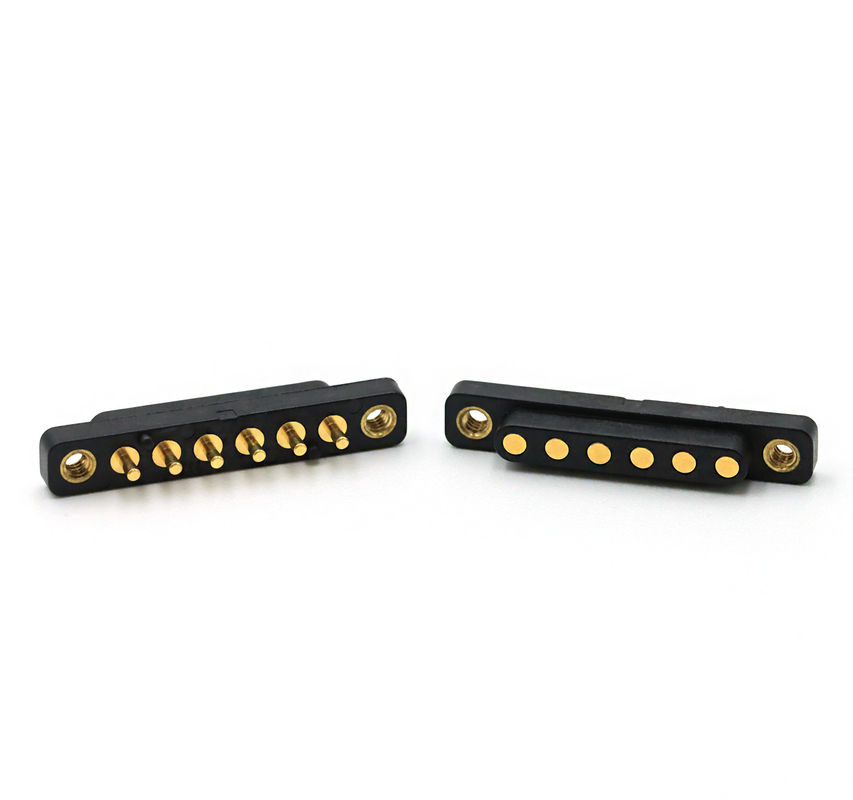

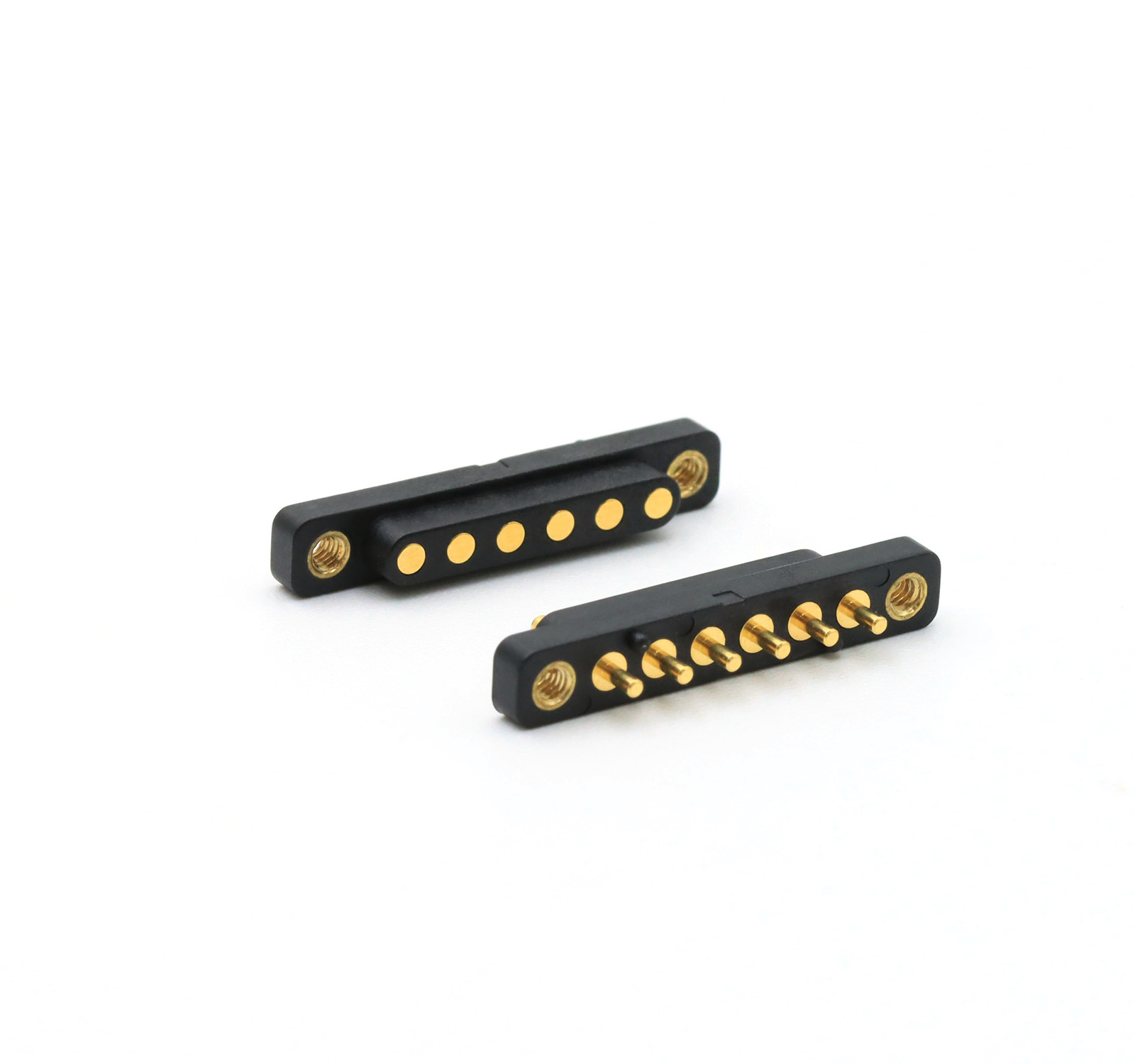

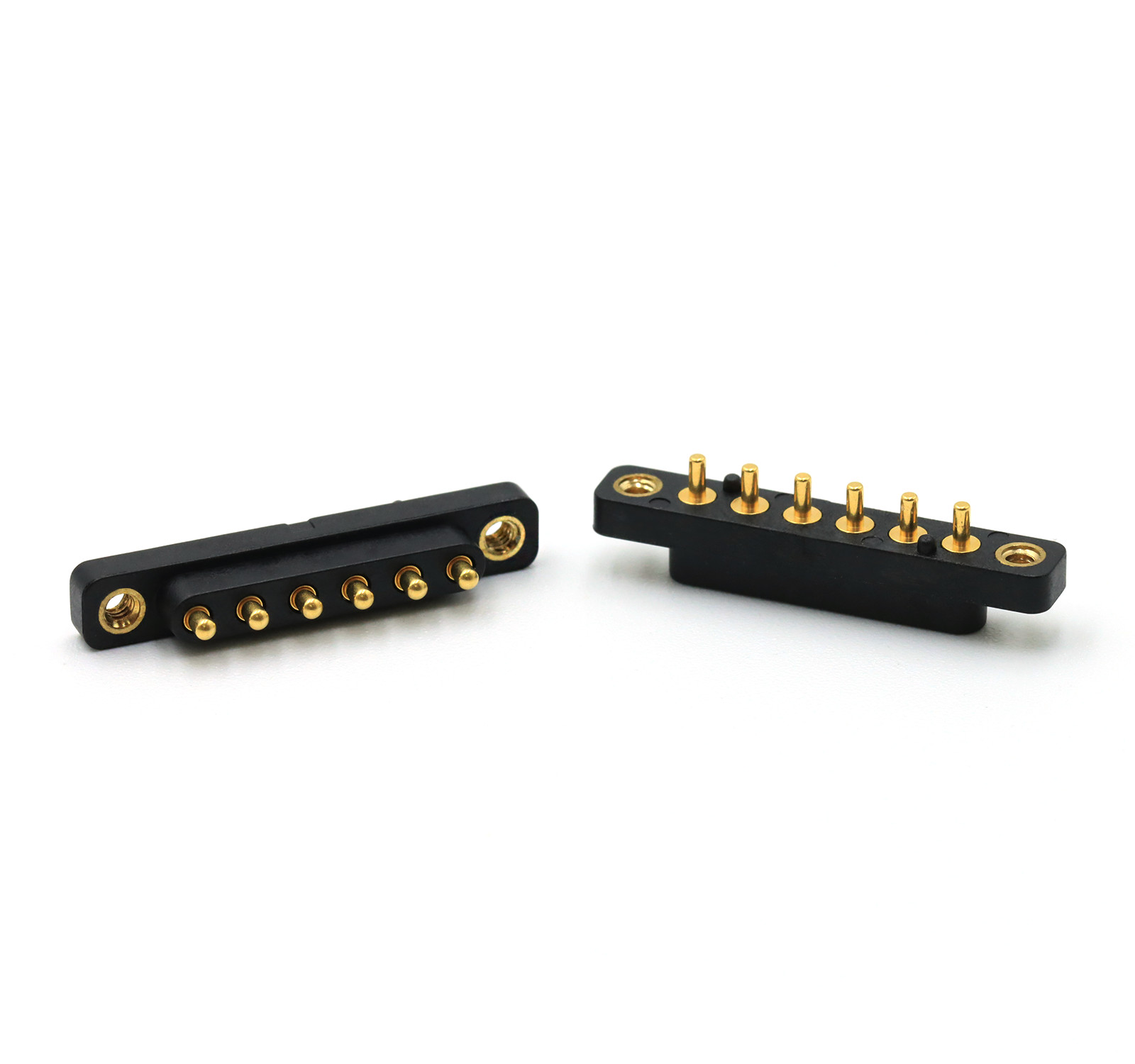

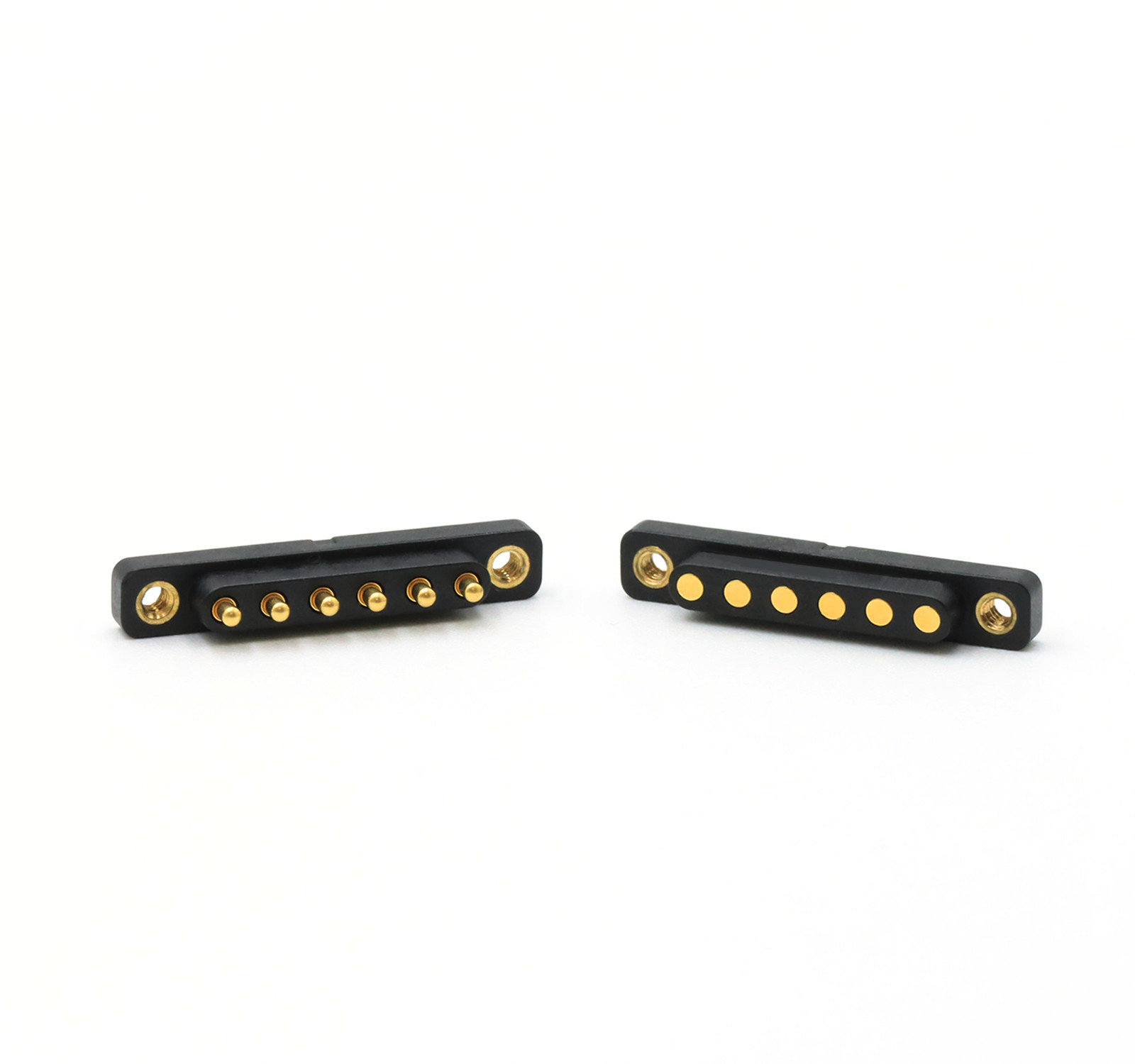

Revestimiento de oro con 6 pines de tornillo con orificios de conector de pines de pogo.
Nuestros equipos de diseño cuentan con una vasta experiencia en ciencias de los materiales, ingeniería eléctrica, ingeniería de procesos y construcción de máquinas.
Ventajas de los conectores de resorte UPE:
Los conectores de resorte, comúnmente conocidos como alfileres de resorte o alfileres pogo, ofrecen varias ventajas:
Confiabilidad:Los pines UPE Pogo que utilizan la tecnología CLIP proporcionan una conexión eléctrica constante y fiable, incluso en entornos sujetos a vibraciones y choques mecánicos.
Diseño compacto:Su pequeño tamaño les permite caber en espacios reducidos, lo cual es ideal para dispositivos electrónicos modernos y compactos.
La flexibilidad:Los alfileres de Pogo pueden adaptarse a las variaciones de la superficie, asegurando una conexión estable incluso si las superficies de apareamiento no están perfectamente alineadas.
Facilidad de uso:Son fáciles de usar, con una instalación y mantenimiento sencillos.
Durabilidad:Están diseñados para soportar numerosos ciclos de conexión y desconexión, lo que los hace muy duraderos
Nuestra ventaja y su elección:
UPE profesional personalizado Pogo Pin de alta corriente con la serie 15A-30A, se ha producido en masa.
UPE desarrolló un conector de pin Pogo estándar de 2 pin-40 pin masculino y femenino de 2,54 mm de ancho con SMT / DIP / Ángulo derecho / Solder Cup.
Pogo Pin Life prueba hasta 1.000.000 ciclos.
Todos los productos pueden pasar el estándar HF, RoHS REACH.
El informe de prueba eléctrica 100% proporcionado antes de la entrega de los productos.
Disponemos de varias formas personalizadas, de estructura pequeña y de alta corriente.
¿Por qué los clientes eligenUPE?
1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
Con un tamaño de conector de 6 pines de tornillo masculino:
Con un conector de 6 pines de tornillo femenino, tamaño del conector de pines pogo:
Diseño recomendado del PCB
Tolerancia de diseño: ± 0,05 mm
Rendimiento de los parámetros del conector de resorte
|
Nombre
|
Conector de pines de 6 pines para macho y hembra
|
|
El plumaje
|
Sin plomoC6801, revestimiento XXU" Min Au por encima de 60~100U" Ni
|
|
En barril
|
Sin plomoC6801, revestimiento XXU" Min Au por encima de 60~100U" Ni
|
|
Primavera
|
SUS304
|
|
Vivienda
|
En el caso de los productos de las categorías IIa y IIIa, el valor de las categorías IIa y IIIa debe ser igual o superior al valor de las categorías IIa y IIIa.
|
|
¿Qué quieres decir?
|
El M1.60
|
|
Fuerza de resorte
|
80g±20g, a 1,2 mm de altura de trabajo.
|
|
La cigüeña
|
1.4 mm
|
|
Vida útil de las máquinas
|
20000 ciclos Min..
|
|
En la actualidad
|
3A
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Tolerancia de la disposición
|
± 0,05 mm
|
|
Resistencia al contacto
|
50 metros Se aplicará el código de identificación de la empresa.
|
|
Temperatura de funcionamiento
|
-40°C~+130°C en 24 horas.
|
|
Resistencia a la venta
|
260°C ± 5°C 20 s ± 2 s
|
|
Prueba de salinidad
|
48 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
El conector Pogo Pin consta de 6 partes: plumaje, barril, resorte, cuentas cerámicas, carcasa, tapa
Algunos de los conectores Pogo Pin personalizados para referencia:
Campo de aplicación del producto:
