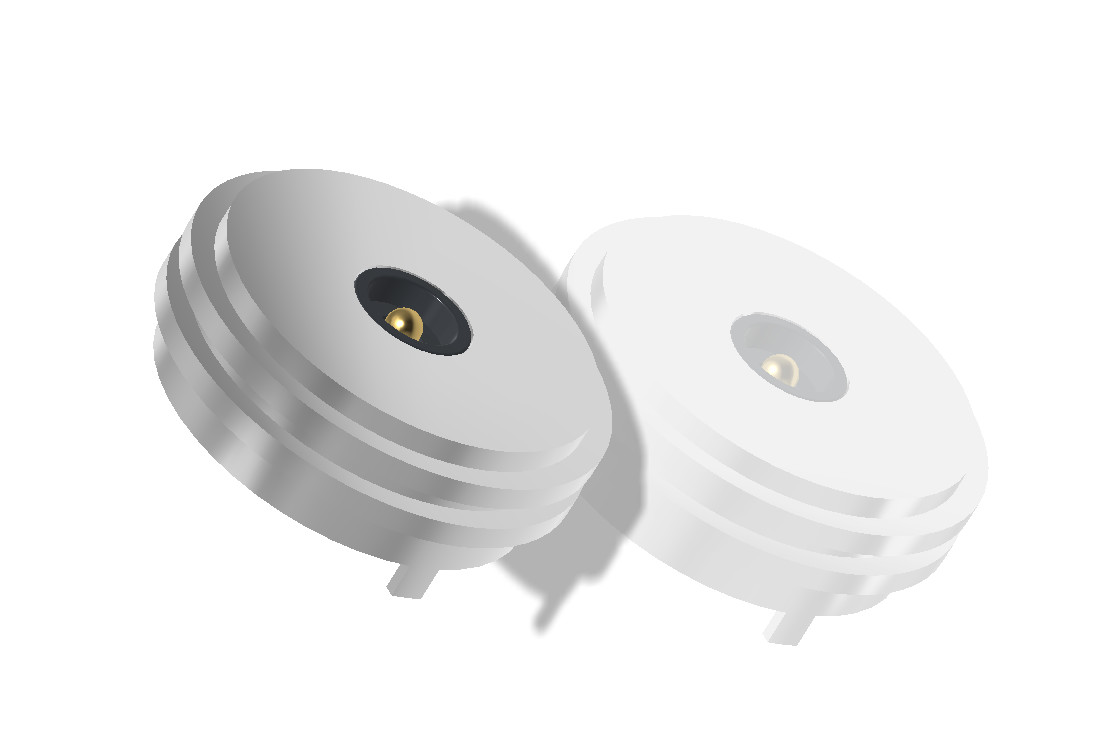

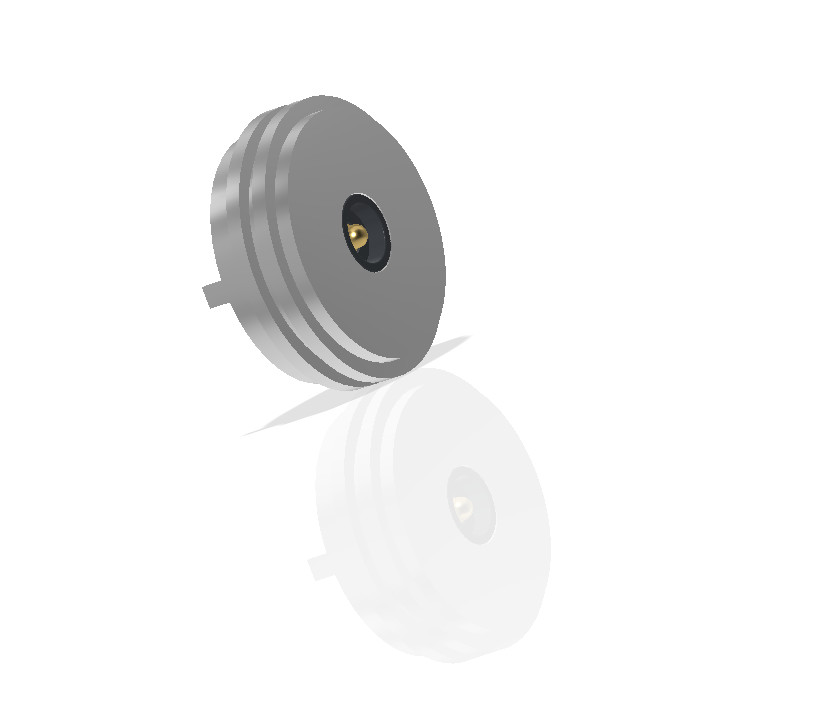

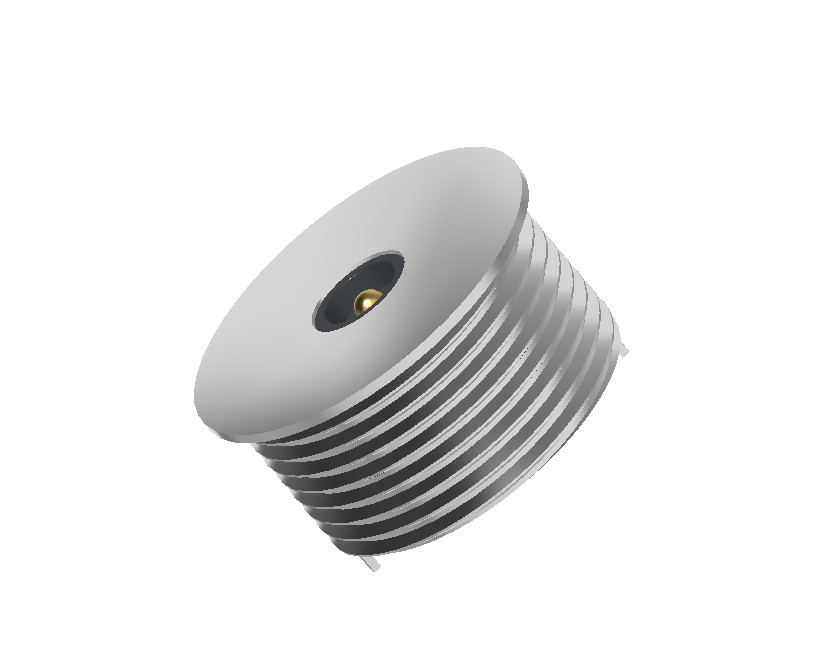

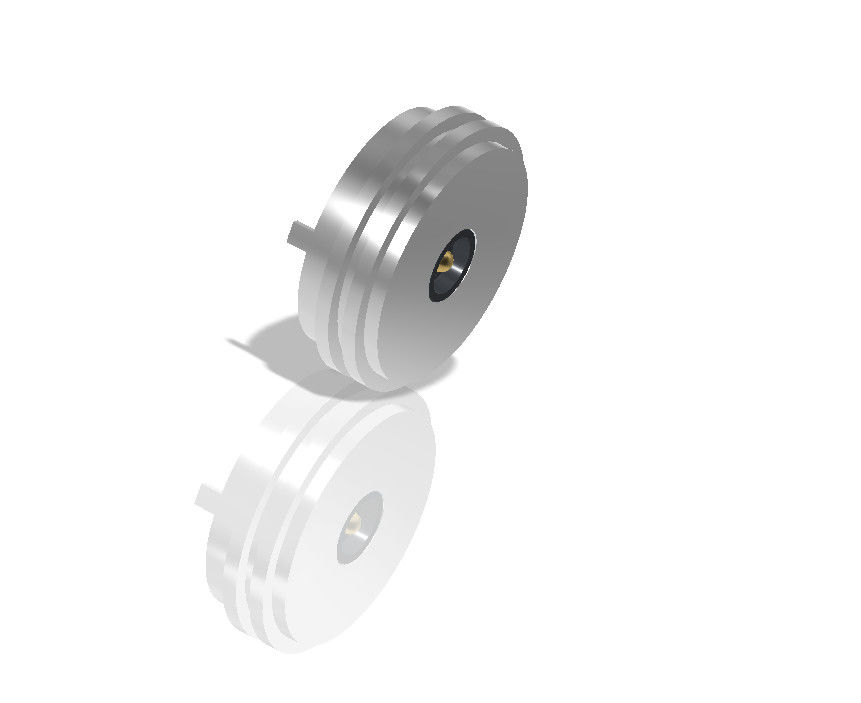

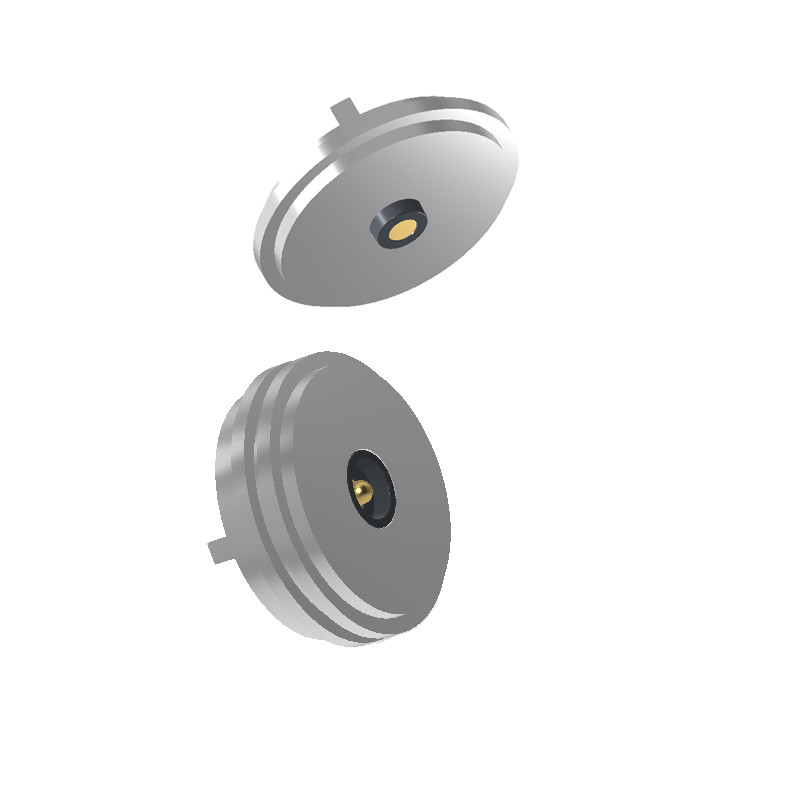

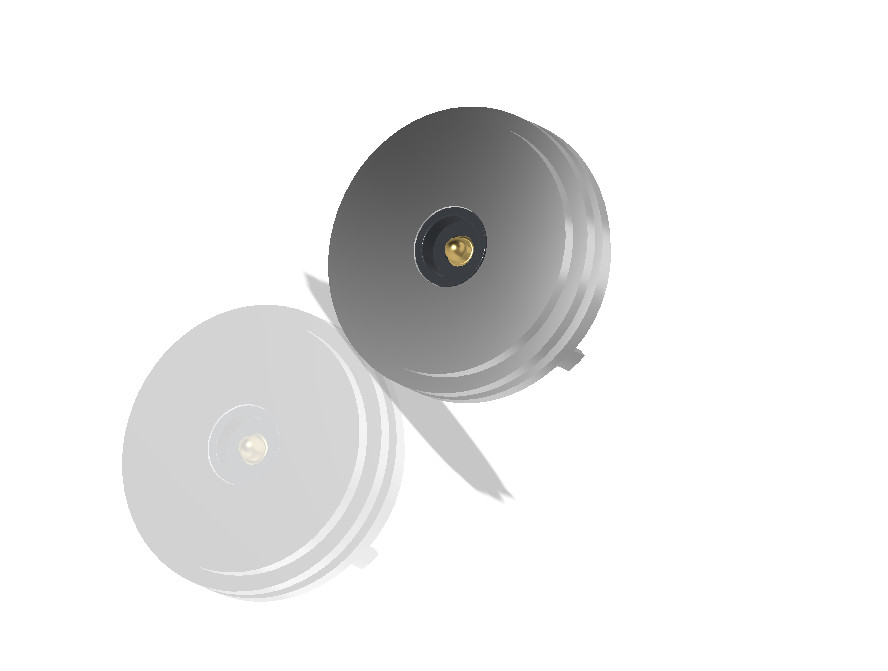

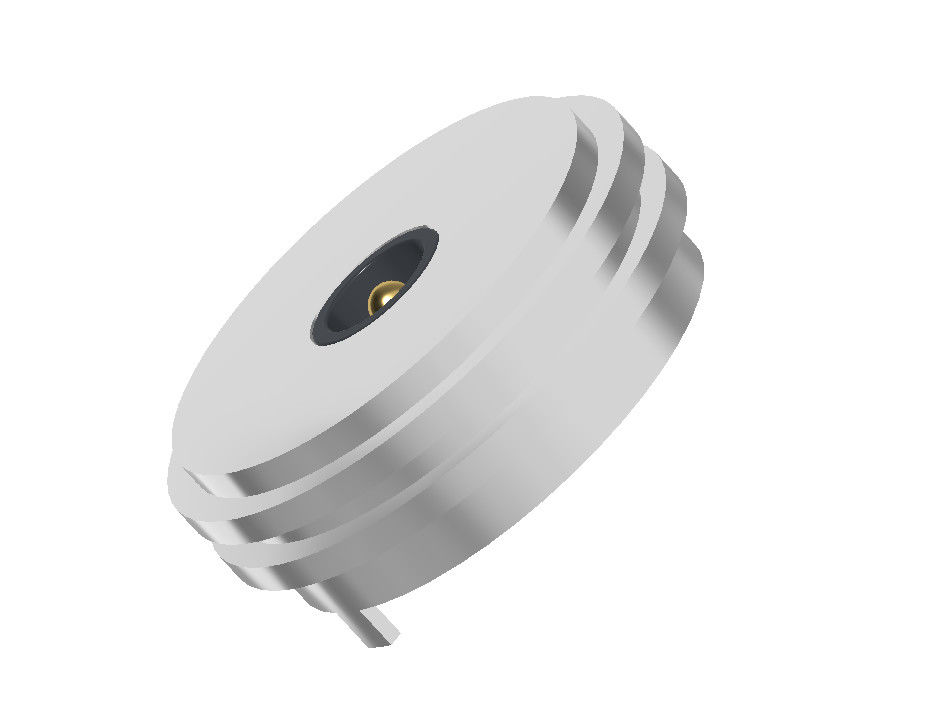

Conector magnético masculino y femenino de 2 pines redondos de diámetro 18.0 mm.
El material y el recubrimiento cumplen las normas ROHS y REACH.
Para garantizar la vida útil de la mecánica de contacto,NUNCA comprima el pin de pogo sobre la carrera de trabajo definida en el dibujo, lo que puede dañar el resorte interior.
Mecánica:
- Fuerza de contacto: 300 g ± 20 g a 0,8 mm de la cigüeña de trabajo
- Prueba de vida:10,000ciclo
Eléctrico:
-Voltaje nominal: DC12V;Voltaje nominal: 6A máximo.
- Resistencia de contacto del alfiler de resorte: 50milliohm Max.
Desempeño medioambiental:
-Temperatura de funcionamiento: -25°C a +80°C
Espray de sal: 48H
Materiales para la fabricación:
Pogo Pin: C3604 de latónRevestimiento: oro (Au) 0,5 μm
Pin femenino: materiales,Revestimiento: oro (Au) 0,25 μm
Vivienda:HTN negro (nylon de alta temperatura) + relleno del 30%
El cobre: latón C3604
Parámetro de los conectores magnéticos circulares de 2 pines masculinos y femeninos:
|
Nombre
|
Conector magnético
|
|
El tipo
|
Hombre/Mujer
|
|
El pin
|
2 pines
|
|
Diámetro
|
18.0 mm
|
|
Duración del cable
|
Con una anchura igual o superior a 1500 mm
|
|
El alfiler de Pogo
|
de latón C3604,Revestimiento: oro (Au) 0,5 μm
|
|
Las piezas giratorias
|
de latón C3604,Revestimiento: oro (Au) 0,25 μm
|
|
Magnético
|
N52 NdFeB Revestimiento de Ni 15-20um
|
|
De cobre
|
C3602 Revestimiento de latón Ni
|
|
Vivienda
|
Se aplicará el método de ensayo de la etiqueta de identificación.
|
|
Fuerza de contacto
|
300 g ± 20%En el 0.8mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
10000 ciclos Min..
|
|
En la actualidad
|
6Amax
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Temperatura de funcionamiento
|
-25°C a +80°C
|
|
Prueba de salinidad
|
48 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo técnico del conector magnético circular 2Pin
Dibujo técnico del conector magnético femenino circular de 2 pines
Decomponer la vista de conector magnético femenino
Ventajas del conector magnético:
●Diseño humanizado de la experiencia de conexión de adsorción automática;
●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;
●Duración de vida: hasta 100.000-200.000 ciclos;
●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);
● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;
●La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;
●Diseño de la estructura del producto para evitar cortocircuitos y seguridad;
●Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión de señales de vídeo y audio de la función USB2.0 HDMI 1.3 tradicional
Aplicación de los productos de conectores magnéticos:
1.dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética
2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual
3.Aviación, electrónica aeroespacial, comunicaciones militares
4.Equipo de navegación, ensayo y medición para automóviles
5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)
