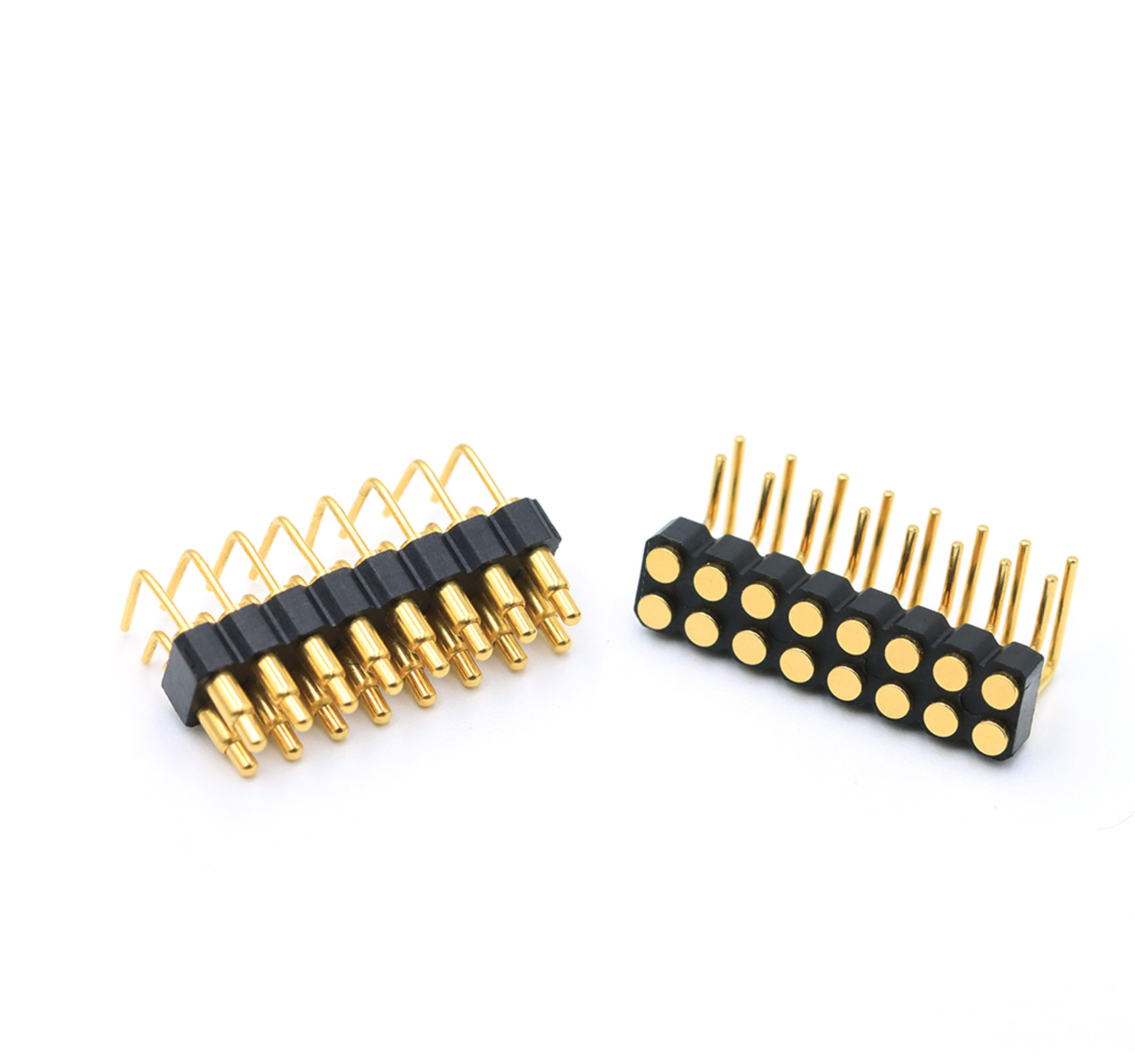

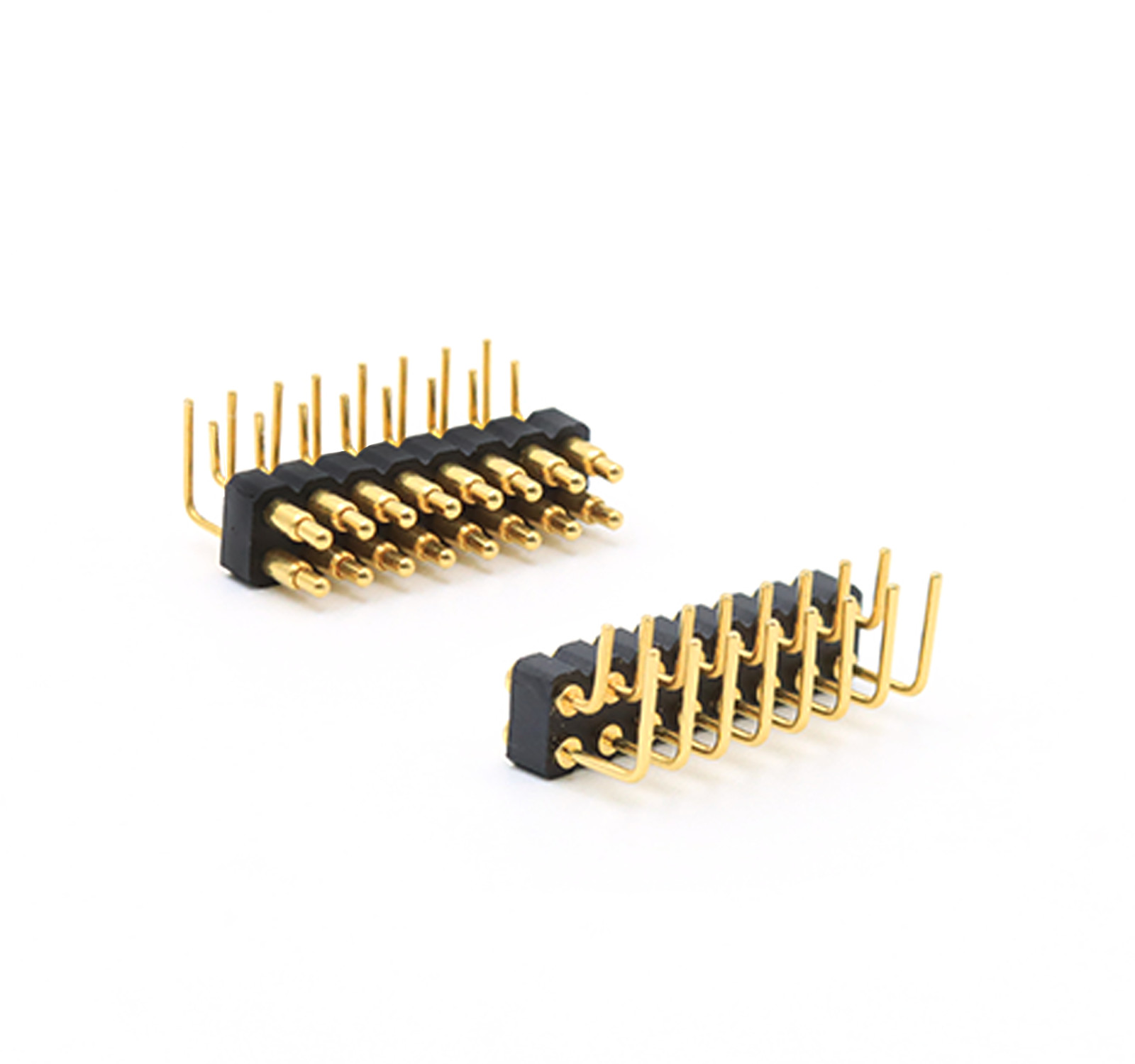

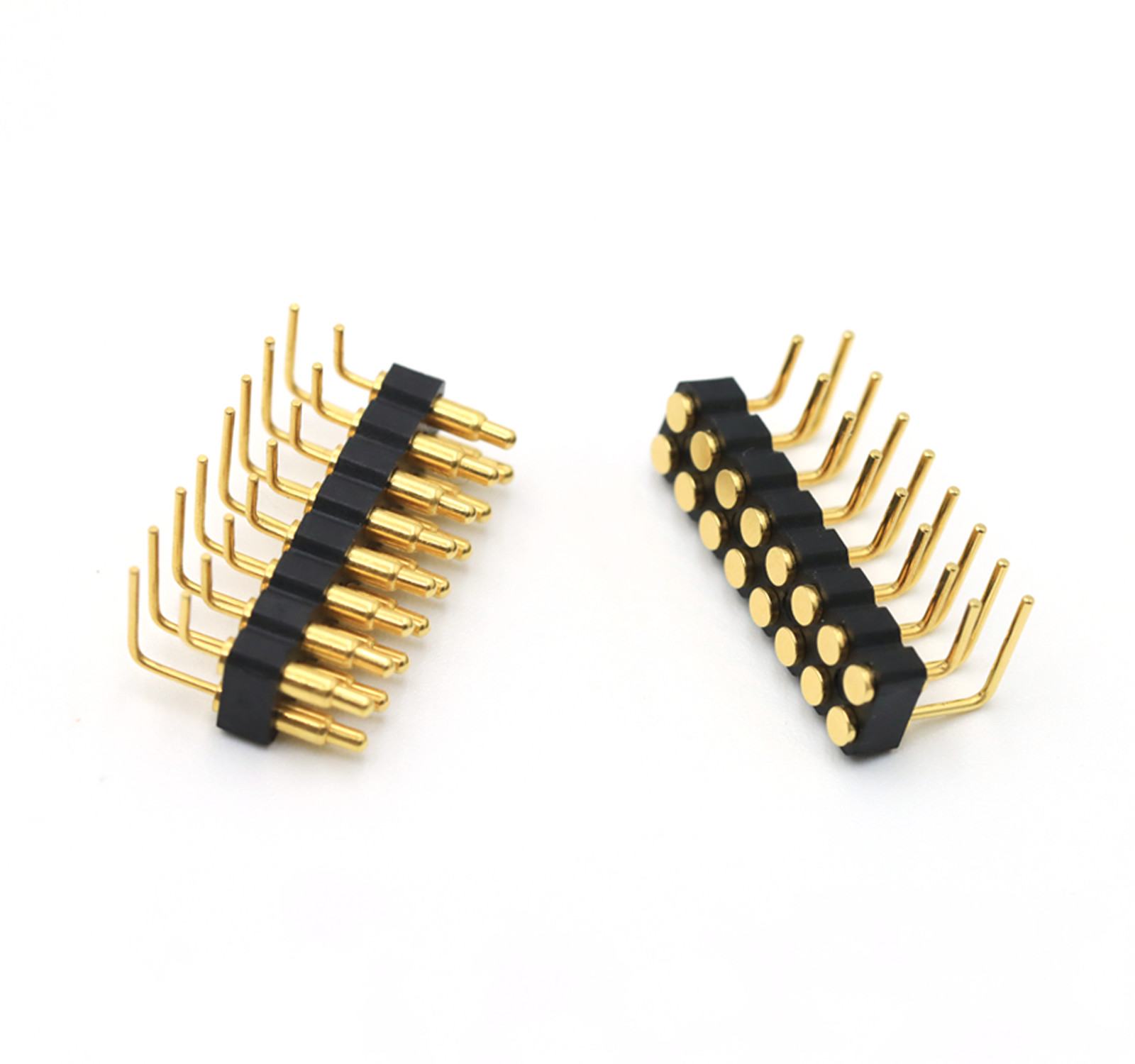

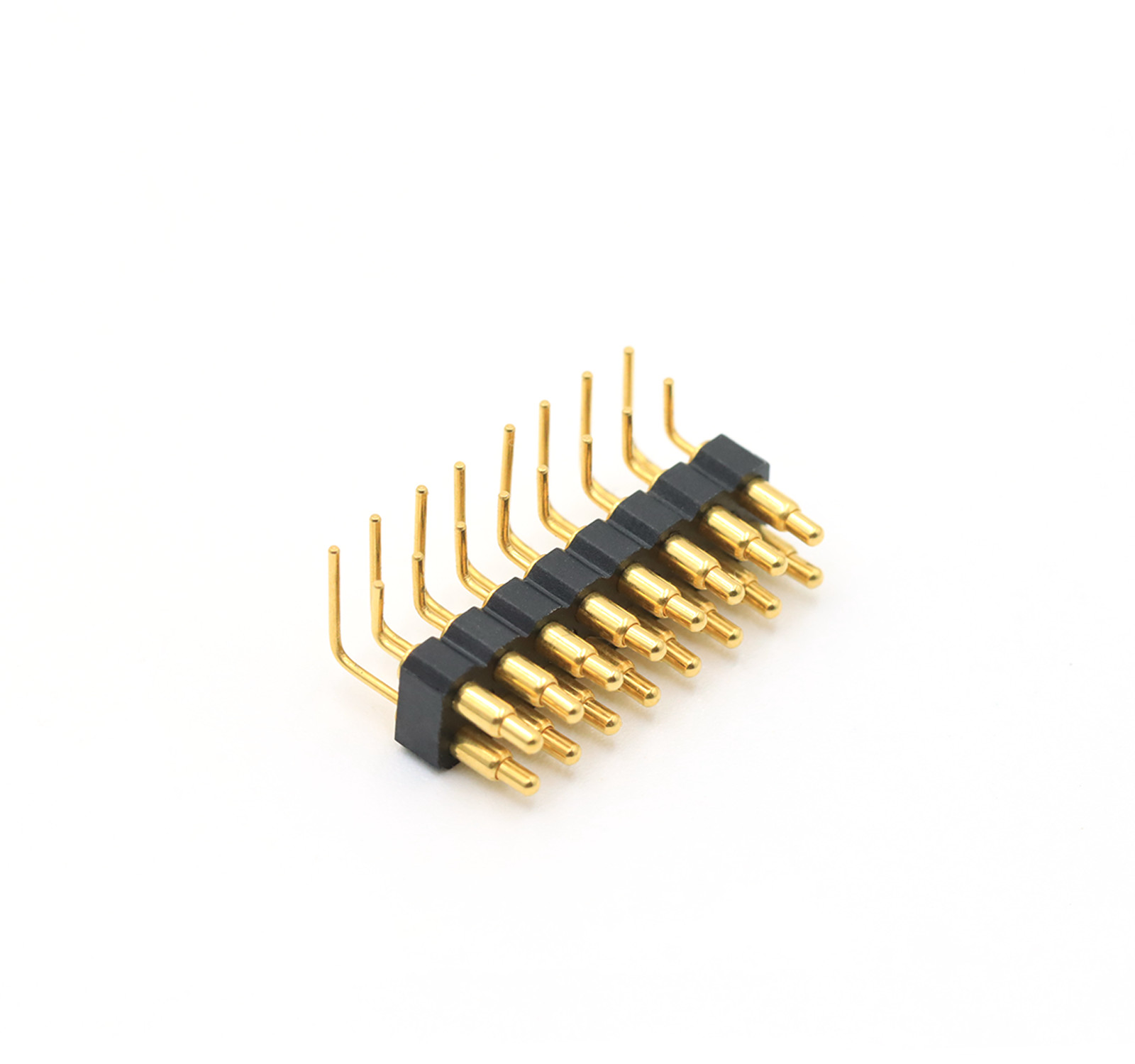

Conector de resorte de latón 2.54mm Ángulo recto conector Pogo Pin 16Pin Hombre Hembra

Las sondas de resorte de latón con ángulo derecho Pogo Pins Connector 2.54mm pitch 16Pin masculino femenino.

El pin de pogo presenta un diseño de cola doblada, que ofrece una mayor versatilidad para aplicaciones con espacio limitado.

Las principales ventajas incluyen:

1Optimización del espacio
La cola doblada permite diseños de PCB compactos o posicionamiento flexible en ensamblajes apretados.

Ideal para diseños donde los pines rectos interferirían con otros componentes.

2. Opciones de cableado
La cola se puede soldar directamente a un alambre (en lugar de almohadillas de PCB), lo que permite:

- Conexiones de cable personalizadas.

.Diseños modulares o reelaborables.

- alivio de las tensiones en las partes móviles (por ejemplo, mecanismos de bisagras).

3Estabilidad mecánica
Las colas dobladas pueden mejorar la distribución del estrés en comparación con los pines rectos en entornos dinámicos.

Materiales
El plumaje: libre de plomo C6801, recubrimiento: 01~99 μ" Au sobre 60~100 μ" Ni.

En el caso de los equipos de ensayo, se utilizará un método de ensayo de la composición de los materiales de ensayo.

Muelle: acero inoxidable SUS 304, recubrimiento: 1 μ" (probablemente Au o Ni para la resistencia a la corrosión).

Casas: HTN negro (nylon de alta temperatura) + 30% de fibra de vidrio, calificación de inflamabilidad UL94 V-0.

Especificaciones mecánicas
Fuerza de resorte: 80 g ± 20 g a una carrera de trabajo de 1,0 mm.

Trazo completo: 1,2 mm.

Duración del ciclo: ≥ 10 000 ciclos.

Especificaciones eléctricas
Corriente y voltaje nominal: 12 V de corriente continua, 3 A máximo.

Resistencia de contacto: ≤ 50 mΩ a altura de trabajo.

Las tolerancias

La longitud de la línea de conducción de la unidad de conducción de la unidad de conducción de la unidad de conducción de la unidad de conducción de la unidad.

Diámetros: ± 0,05 mm.

Los ángulos: ±2°.

Desempeño ambiental
Temperatura de funcionamiento: -40°C a +130°C (dentro de las 24 horas).

Resistencia al calor de soldadura: 260 °C ± 5 °C durante 20 s ± 2 s.

Conformidad: cumple con las normas ROHS y REACH.

Prueba de rociado de sal: 48 horas (validación de la resistencia a la corrosión).

Características clave y aplicaciones
Alta durabilidad: más de 10.000 ciclos, recubrimiento robusto (Au/Ni) para resistencia al desgaste y a la corrosión.

Resistencia a altas temperaturas: adecuado para ambientes hostiles (hasta 130°C).

Mecánica de precisión: Las tolerancias ajustadas aseguran un contacto eléctrico confiable.

Sin plomo y conforme: cumple con las normas medioambientales (ROHS/REACH).

Nota:

1.Para garantizar el mejor efecto de uso, por favor, opere de acuerdo con la altura de trabajo.

2. Precauciones para el uso del producto
.Según los dibujos de ingeniería, no se superará la compresión máxima admisible
Es adecuado para soldar a temperaturas que oscilan entre 380 y 420 grados centígrados, con un tiempo de soldadura de 3 a 5 segundos.No está permitido procesar el producto en un corto período de tiempo realizar soldadura repetida varias veces
. Adaptarse al rango de temperatura del horno de 400 a 500 grados centígrados
Cuando se diseñe el extremo de aplicación, evite razonablemente el espacio de compresión del pogopin.

3Para pines de una fila superiores a 20, pines de doble fila superiores a 40 y otros requisitos especiales, consulte el soporte técnico.

Composición del conector Pogo Pin

2Lista de parámetros de los conectores de pin de paso de.54 mm:

Dos filas de 2,5 mm de carcasa con ángulo recto masculino cargado con resorteEn el eje:

Dos filas de 2,5 mm de carcasa en ángulo rectoEn el eje:

Conector de pin Pogo de 2,54 mm estándar para referencia de los clientes:

Área de aplicación:

Nuestra ventaja y su elección:

.UPE profesional personalizado Pogo Pin de alta corriente con la serie 15A-30A, se ha producido en masa.

.UPE desarrolló un conector de pin Pogo estándar de 2 pines a 40 pines masculino y femenino de 2,0 mm y 2,54 mm de ancho con SMT / DIP / Ángulo derecho / Solder Cup.

.Pogo Pin Life prueba hasta 1.000.000 ciclos.

.Todos los productos pueden pasar el estándar HF, RoHS REACH.

.El informe de prueba eléctrica 100% proporcionado antes de la entrega de los productos.

.Disponemos de varias formas personalizadas, de estructura pequeña y de alta corriente.
