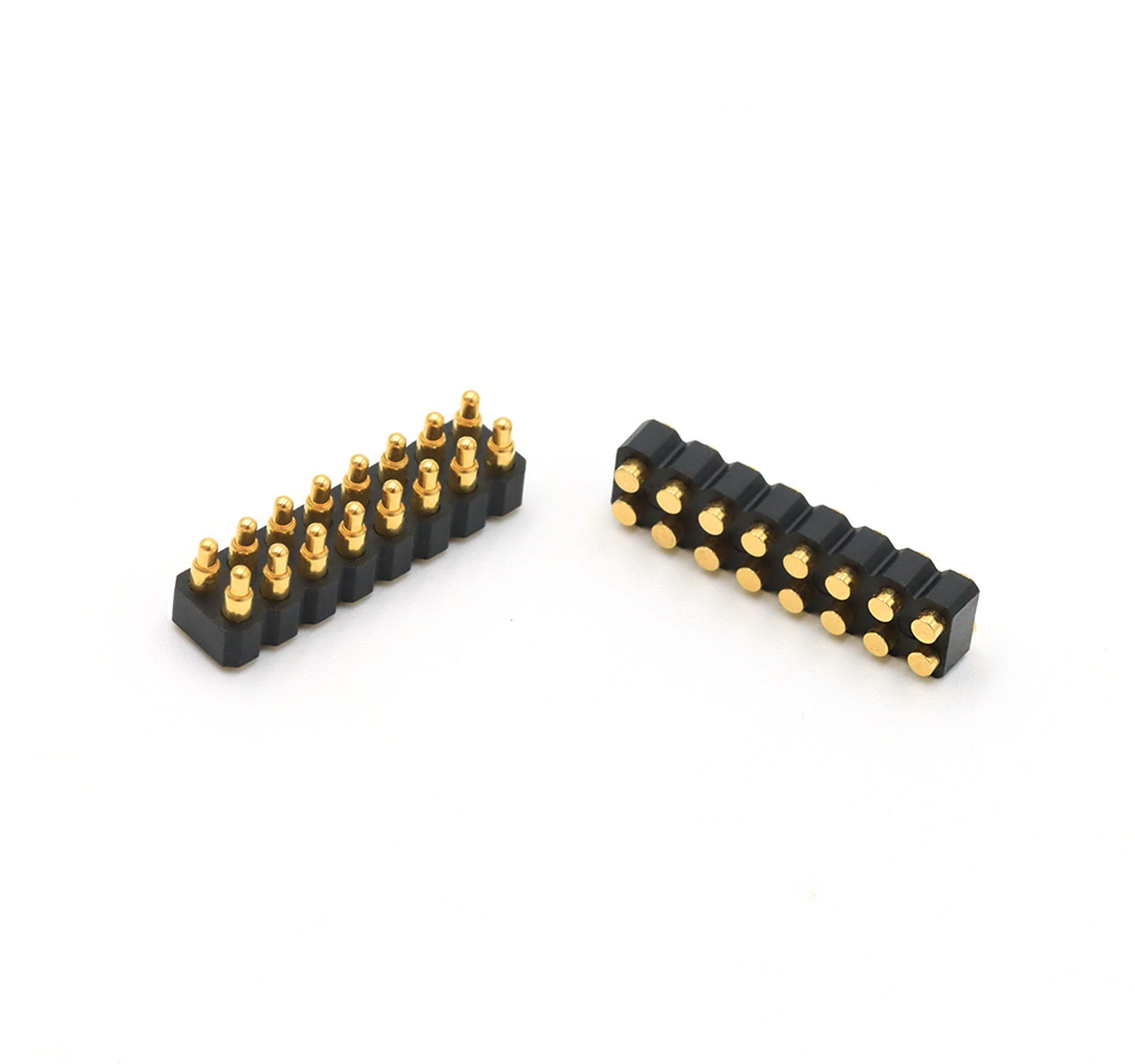

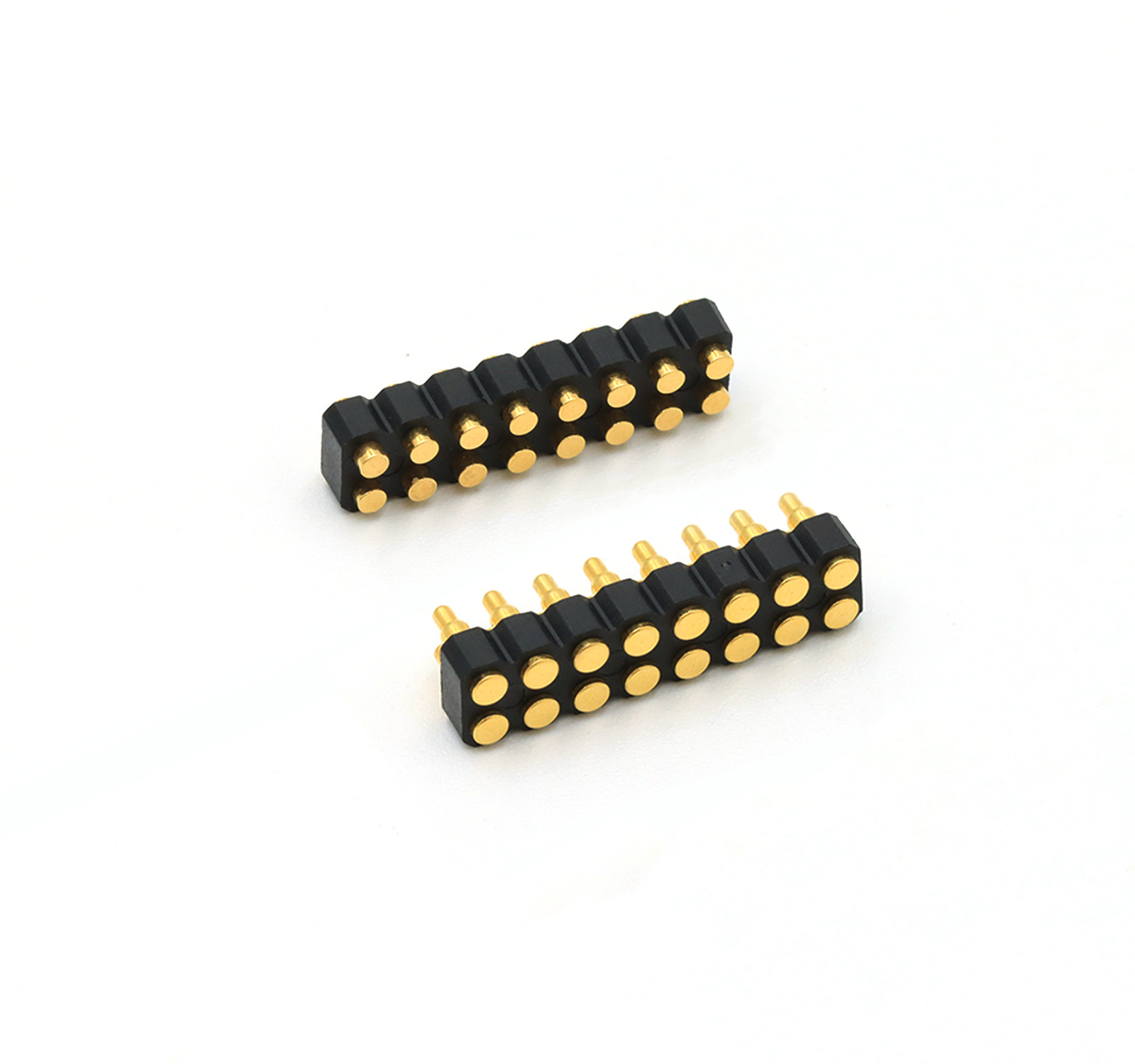

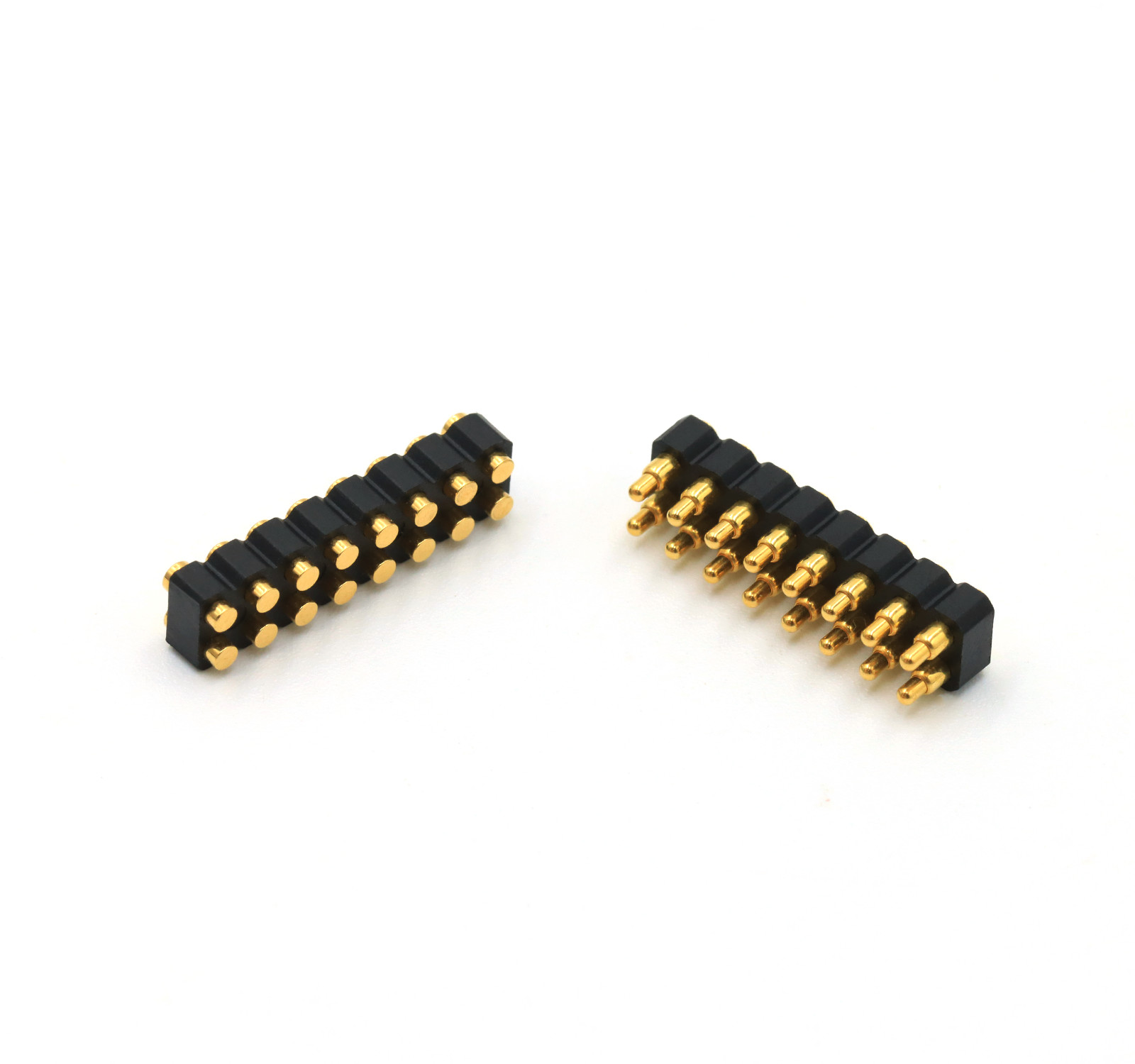

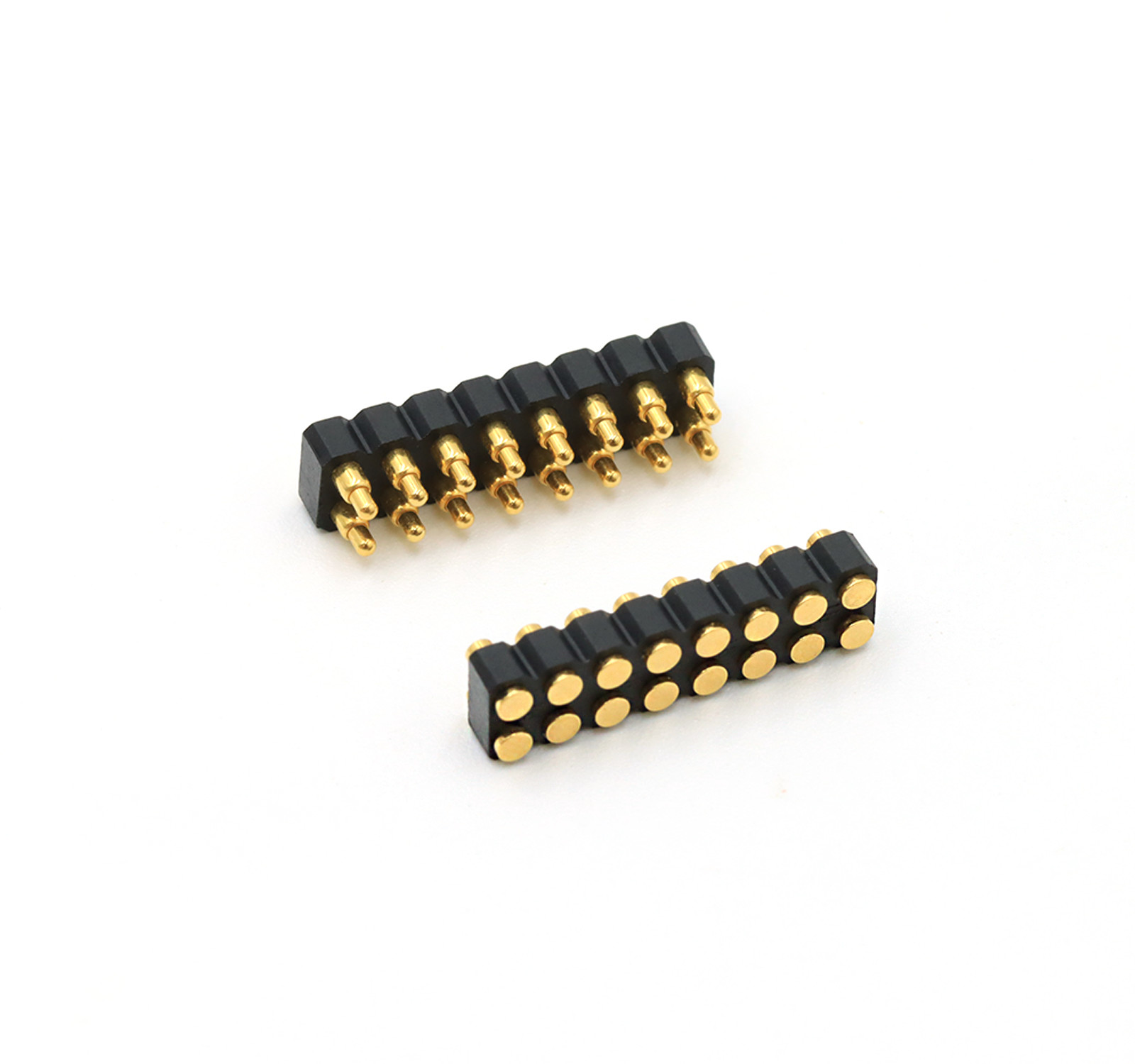

2.54mm Pitch Pogo Pin Connector doble fila de conectores de contacto cargados con resorte de 16 pines masculino femenino

2.54mm Pitch Hombre Femenino Pogo Pin Conector Doble Fila SMT 16pin pines de pogo.

El pin pogo es tipo SMT, tiene buena estabilidad, la parte inferior del barril es un diseño de fondo plano, que es fácil de soldar en la placa de PCB

Union Precision Electronic Co., Ltd (UPE) está comprometida con el diseño, desarrollo,producción y venta de productos auxiliares como empresa de alta tecnología.

De acuerdo con los diferentes requisitos del cliente, tenemos 8 tipos de estructura interna POGO PIN para que los clientes elijan, para el PIN POGO estándar, UPE diseñado la altura total del producto es de 2.8mm ~ 11.¿Qué quieres decir?el totalla altura no incluye la longitud de la cola del alfiler de pogo DIP).

Mientras tantoUPETambiéndesarrollado conector de pin Pogo de 2 pin-40 pin estándar de 2,54 mm de anchura para hombre y mujercon SMT / DIP / Ángulo derecho / Solder Cup para la elección rápida de los clientes.

Materiales
El plumaje: libre de plomo C6801, recubrimiento: 01~99 μ" Au sobre 60~100 μ" Ni.

En el caso de los equipos de ensayo, se utilizará un método de ensayo de la composición de los materiales de ensayo.

Muelle: acero inoxidable SUS 304, recubrimiento: 1 μ" (probablemente Au o Ni para la resistencia a la corrosión).

Casas: HTN negro (nylon de alta temperatura) + 30% de fibra de vidrio, calificación de inflamabilidad UL94 V-0.

Especificaciones mecánicas
Fuerza de resorte: 80 g ± 20 g a una carrera de trabajo de 1,0 mm.

Trazo completo: 1,2 mm.

Duración del ciclo: ≥ 10 000 ciclos.

Especificaciones eléctricas
Corriente y voltaje nominal: 12 V de corriente continua, 3 A máximo.

Resistencia de contacto: ≤ 50 mΩ a altura de trabajo.

Las tolerancias

La longitud de la línea de conducción de la unidad de conducción de la unidad de conducción de la unidad de conducción de la unidad de conducción de la unidad.

Diámetros: ± 0,05 mm.

Los ángulos: ±2°.

Desempeño ambiental
Temperatura de funcionamiento: -40°C a +130°C (dentro de las 24 horas).

Resistencia al calor de soldadura: 260 °C ± 5 °C durante 20 s ± 2 s.

Conformidad: cumple con las normas ROHS y REACH.

Prueba de rociado de sal: 48 horas (validación de la resistencia a la corrosión).

Características clave y aplicaciones
Alta durabilidad: más de 10.000 ciclos, recubrimiento robusto (Au/Ni) para resistencia al desgaste y a la corrosión.

Resistencia a altas temperaturas: adecuado para ambientes hostiles (hasta 130°C).

Mecánica de precisión: Las tolerancias ajustadas aseguran un contacto eléctrico confiable.

Sin plomo y conforme: cumple con las normas medioambientales (ROHS/REACH).

Nota:

1.Para garantizar el mejor efecto de uso, por favor, opere de acuerdo con la altura de trabajo.

2. Precauciones para el uso del producto
.Según los dibujos de ingeniería, no se superará la compresión máxima admisible
Es adecuado para soldar a temperaturas que oscilan entre 380 y 420 grados centígrados, con un tiempo de soldadura de 3 a 5 segundos.No está permitido procesar el producto en un corto período de tiempo realizar soldadura repetida varias veces
. Adaptarse al rango de temperatura del horno de 400 a 500 grados centígrados
Cuando se diseñe el extremo de aplicación, evite razonablemente el espacio de compresión del pogopin.

3Para pines de una fila superiores a 20, pines de doble fila superiores a 40 y otros requisitos especiales, consulte el soporte técnico.

Composición del conector Pogo Pin

2Lista de parámetros de los conectores de pin de paso de.54 mm:

Dos filas de 2,5 mm de la carcasa SMT masculino de resorte cargado CoEn el eje:

Dos filas de 2,5 mm de la carcasa SMT mujer cargada CoEn el eje:

Conector de pin Pogo de 2,54 mm estándar para referencia de los clientes:

Área de aplicación:

Nuestra ventaja y su elección:

.UPE profesional personalizado Pogo Pin de alta corriente con la serie 15A-30A, se ha producido en masa.

.UPE desarrolló un conector de pin Pogo estándar de 2 pines a 40 pines masculino y femenino de 2,0 mm y 2,54 mm de ancho con SMT / DIP / Ángulo derecho / Solder Cup.

.Pogo Pin Life prueba hasta 1.000.000 ciclos.

.Todos los productos pueden pasar el estándar HF, RoHS REACH.

.El informe de prueba eléctrica 100% proporcionado antes de la entrega de los productos.

.Disponemos de varias formas personalizadas, de estructura pequeña y de alta corriente.

¿Por qué los clientes eligenUPE?

1Servicio de personalización profesional

2Capacidad de producción rápida de muestras

3- Estricto sistema de control de calidad

4Procesamiento con componentes importados

5Equipo de ensayo de alta precisión

6Procedimientos razonables de control de costes

Cómo colocar el pedido de conector de cable magnético

* Usted nos envía el dibujo o muestra

* Realizamos la evaluación del proyecto

* Hacemos la muestra y te la enviamos

* Crees que la muestra es buena entonces haz un pedido y paga el 30% de depósito

* Comenzamos a hacer el producto

* Cuando la mercancía esté lista, tomamos fotos para su cheque y luego paga el saldo

* Entregamos los productos a la empresa de mensajería

Plazo de pago:T/T, depósito del 50%, saldo del 50%

Método de pagoT / T, PayPal, OCBC

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables

Envío:

Cualquier pregunta, por favor envíe a union@upetech.net
