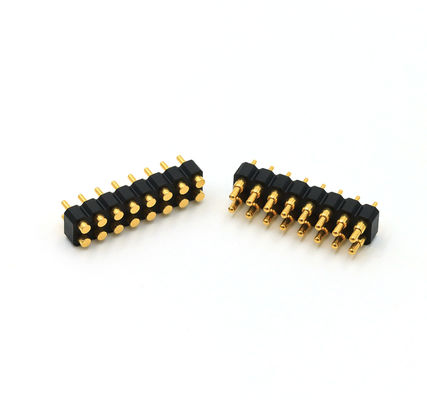

Doble fila de 2,54 mm de paso 16pin macho mujer conector de aguas de resorte DIP.
Union Precision Electronic Co., Ltd (UPE) está comprometida con el diseño, desarrollo,producción y venta de productos auxiliares como empresa de alta tecnología.
Hemos estado adhiriendo a la innovación tecnológica continua y productos de alta calidad como el núcleo del desarrollo de la empresa, un profesional y experimentado técnicoequipo con experiencia en la industria de conectores pertinente.UPE tiene muchos años de experiencia laboral en el desarrollo y fabricación de productos.UPE garantiza la calidad del producto durante el diseño del producto,desarrollo y fabricaciónAl mismo tiempo, también puede proporcionar a los clientes soporte técnico, como el desarrollo sincrónico.
Especificaciones técnicas del conector Pogo Pin
Materiales para la fabricación:
..Plunger: C6801 libre de plomo, Plataje 01 ~ 99 u "Au más 60 ¢ 100 u" Ni.
.. barril: libre de plomo C6801, placado 01 ~ 99 u "Au más 60 ¢ 100 u" Ni.
..Primavera: SUS 304.Platado 1u"
..Cabina:Bkack HTN+30GF UL94 V-0.
Mecánica:
Fuerza de resorte: 80g±20g, a 1,0 tiempos de trabajo.1Dos milímetros.
La vida útil mecánica: 10.000 ciclos min.
Eléctrico:
Corriente nominal y voltaje: DC 12V, 3A máximo.
Resistencia de contacto: 50mΩ máximo, a altura de trabajo.
Tolerancias encendidas:
Las longitudes: ± 0.15 mm.
..Diámetros: ± 0,05 mm.
Los ángulos: ± 2°.
Desempeño medioambiental:
Temperatura de funcionamiento: -40°C+130°C en 24 horas.
Resistencia a la fusión: 260 °C ± 5 °C 20 s ± 2 s
Producto que cumpla las normas ROHS o REACH.
Prueba de sal: 48 horas.
Composición del conector Pogo Pin
2Lista de parámetros de los conectores de pin de paso de.54 mm:
|
Nombre
|
Conector de pin Pogo
|
|
Sexo
|
Hombre/Mujer
|
|
Número del pin
|
16El pin
|
|
El aislante
|
Bkack HTN+30GF UL94 V-0.
|
|
El plumaje
|
Sin plomo C6801
|
|
En barril
|
Sin plomo C6801
|
|
Primavera
|
Tratamiento de superficie SUS
|
|
Altura del plástico
|
2.5 mm
|
|
Fuerza de resorte
|
80 g+/-20 g a una carrera de trabajo de 1,0 mm
|
|
La cigüeña
|
1.2 mm
|
|
Prueba de vida
|
100,000 ciclos
|
|
Corriente nominal
|
3A máximo.
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 millones de ohmios como máximo
|
|
Prueba de salinidad
|
48 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dos filas de 2,5 mm de vivienda DIP macho Pogo Pin CoEn el eje:
Se trata de un sistema de conexión de doble fila de 2,5 mm con conector DIP femenino.
Conector de pin Pogo de 2,54 mm estándar para referencia de los clientes:
Área de aplicación:
Nuestra ventaja y su elección:
.UPE profesional personalizado Pogo Pin de alta corriente con la serie 15A-30A, se ha producido en masa.
.UPE desarrolló un conector de pin Pogo estándar de 2 pines a 40 pines masculino y femenino de 2,0 mm y 2,54 mm de ancho con SMT / DIP / Ángulo derecho / Solder Cup.
.Pogo Pin Life prueba hasta 1.000.000 ciclos.
.Todos los productos pueden pasar el estándar HF, RoHS REACH.
.El informe de prueba eléctrica 100% proporcionado antes de la entrega de los productos.
.Disponemos de varias formas personalizadas, de estructura pequeña y de alta corriente.
¿Por qué los clientes eligenUPE?
1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
Cómo colocar el pedido de conector de cable magnético
* Usted nos envía el dibujo o muestra
* Realizamos la evaluación del proyecto
* Hacemos la muestra y te la enviamos
* Crees que la muestra es buena entonces haz un pedido y paga el 30% de depósito
* Comenzamos a hacer el producto
* Cuando la mercancía esté lista, tomamos fotos para su cheque y luego paga el saldo
* Entregamos los productos a la empresa de mensajería
Plazo de pago:T/T, depósito del 50%, saldo del 50%
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
Envío:
