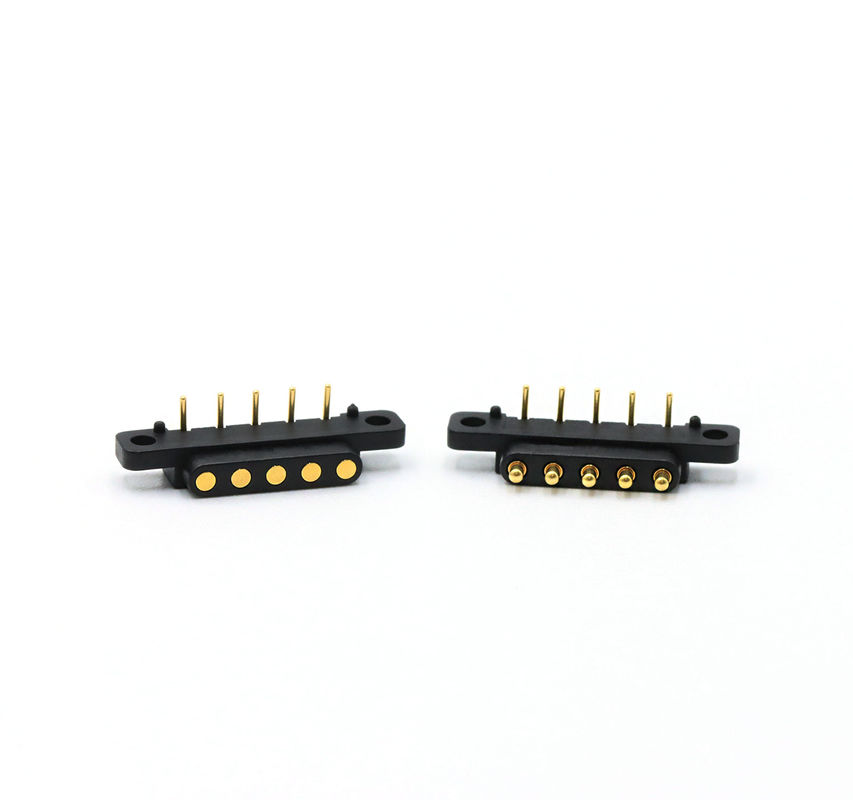

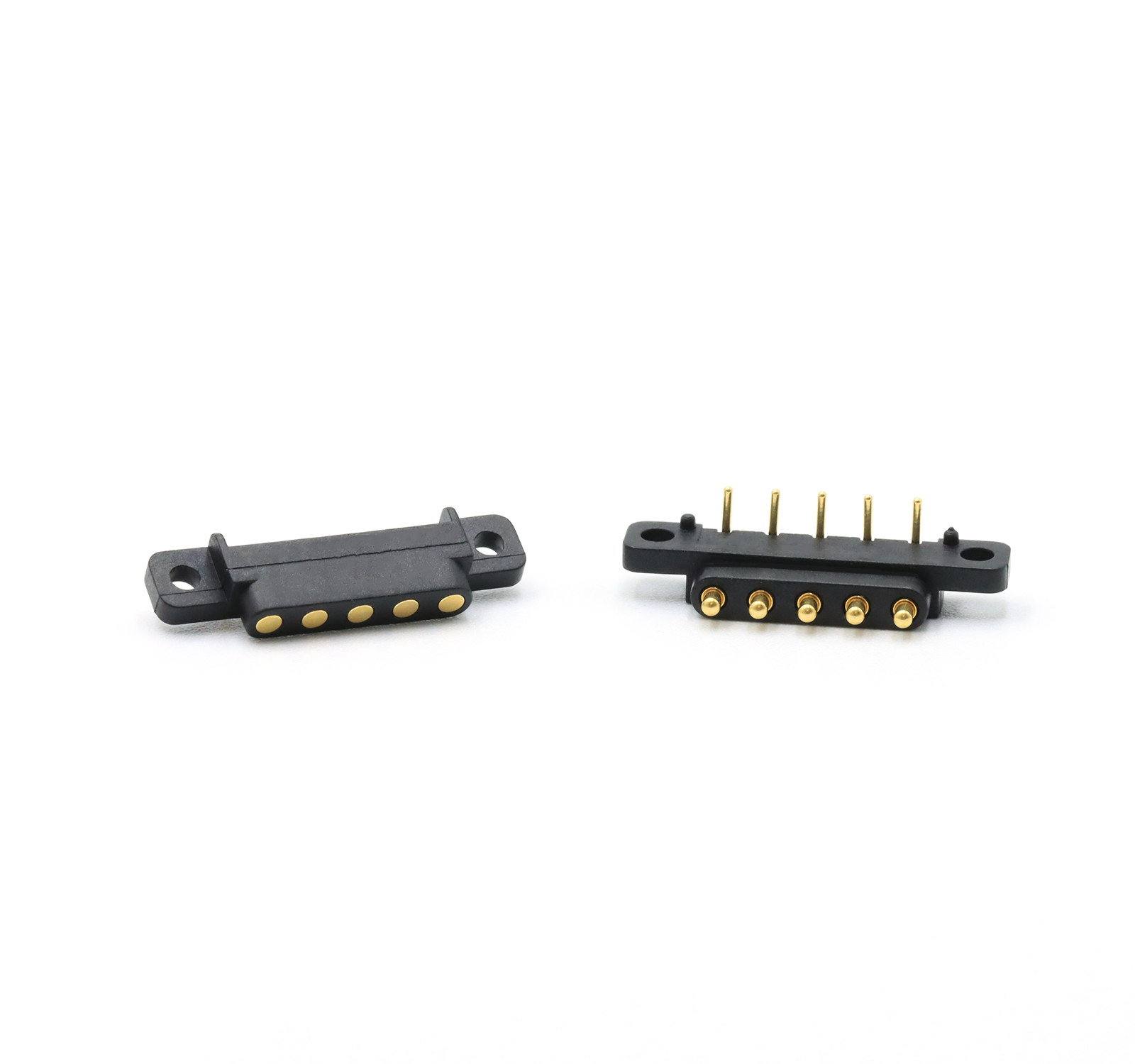

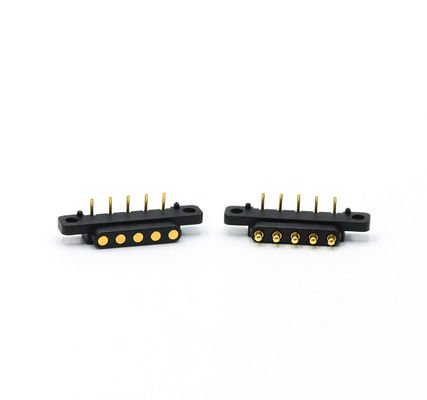

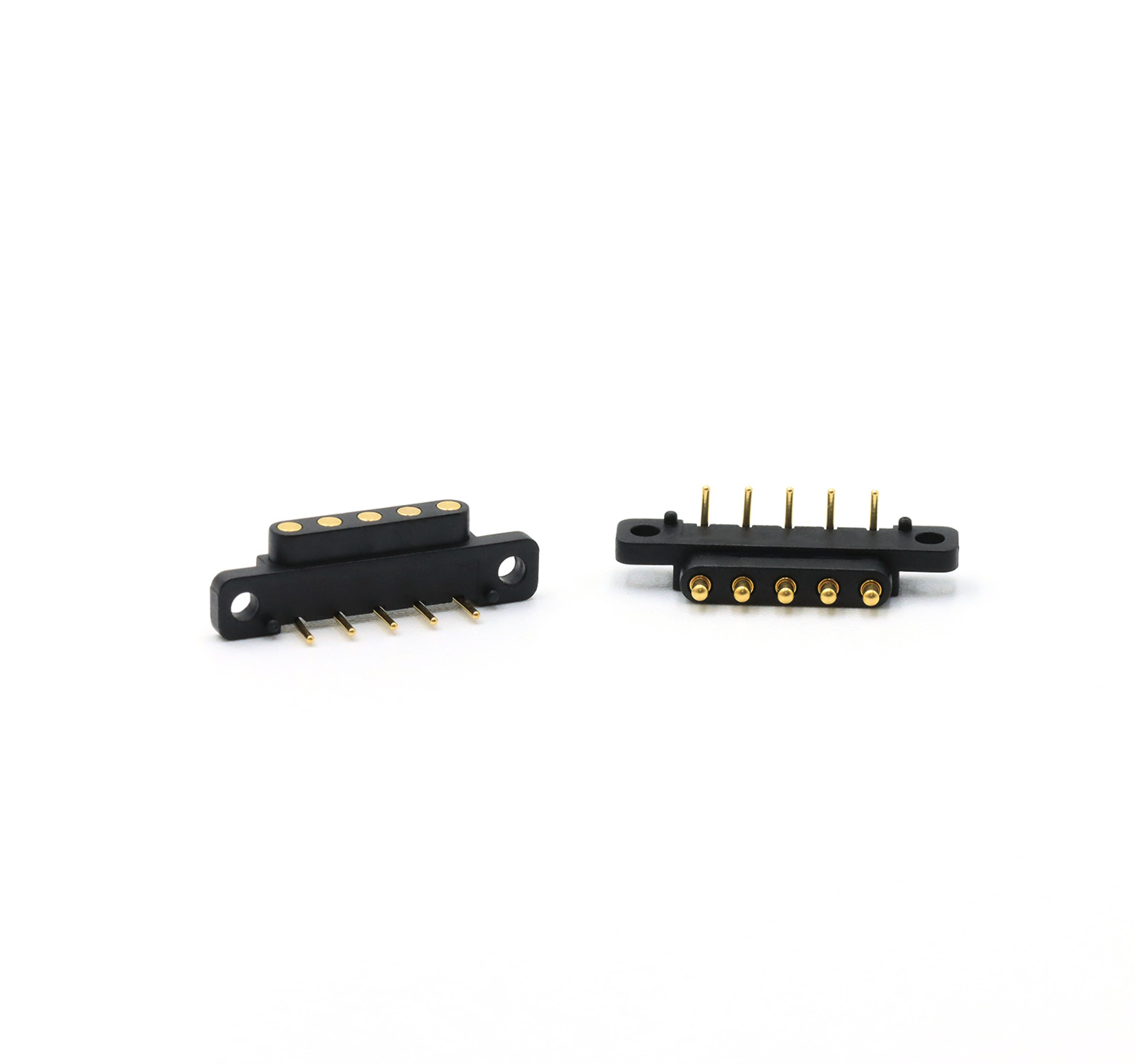

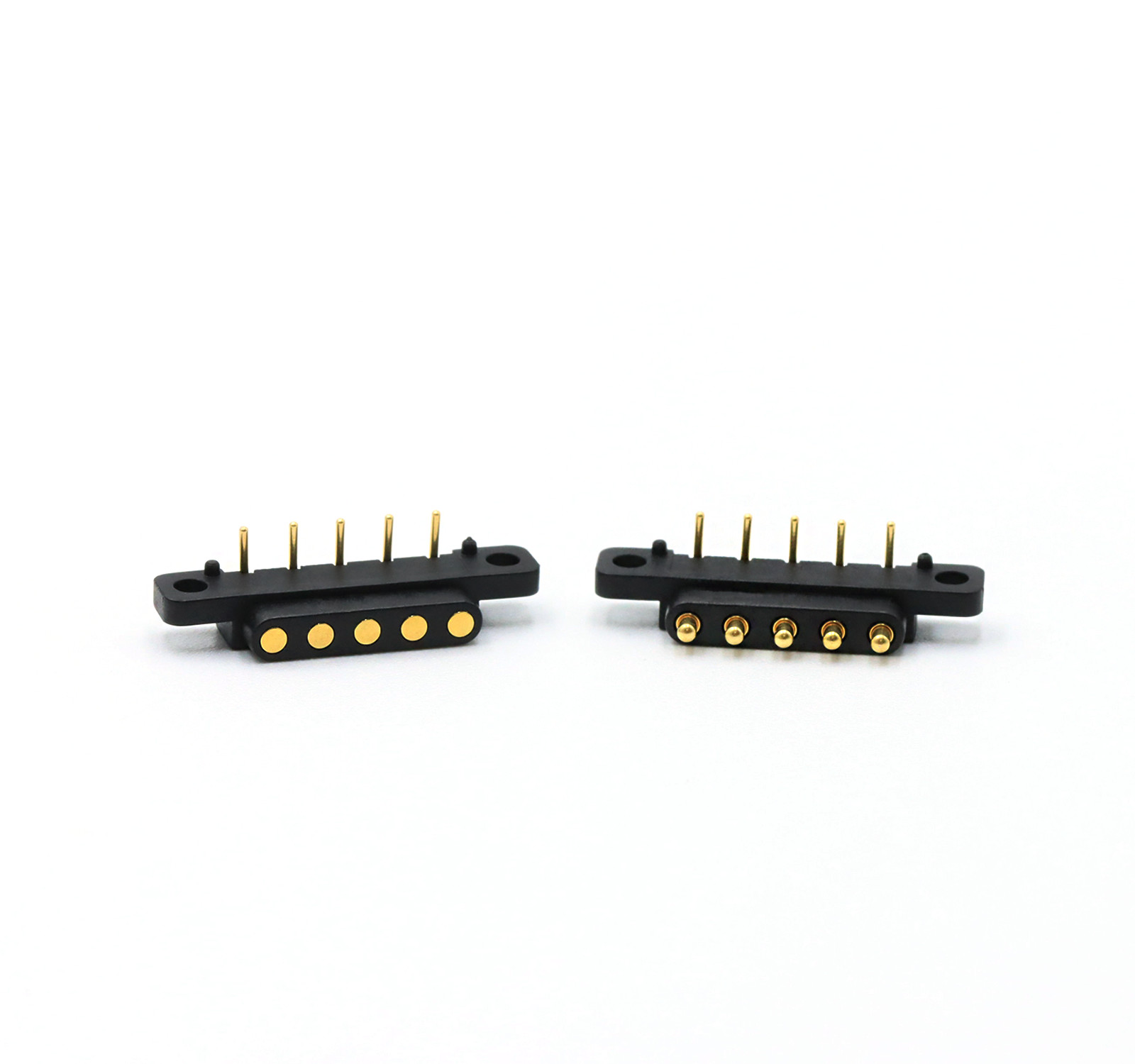

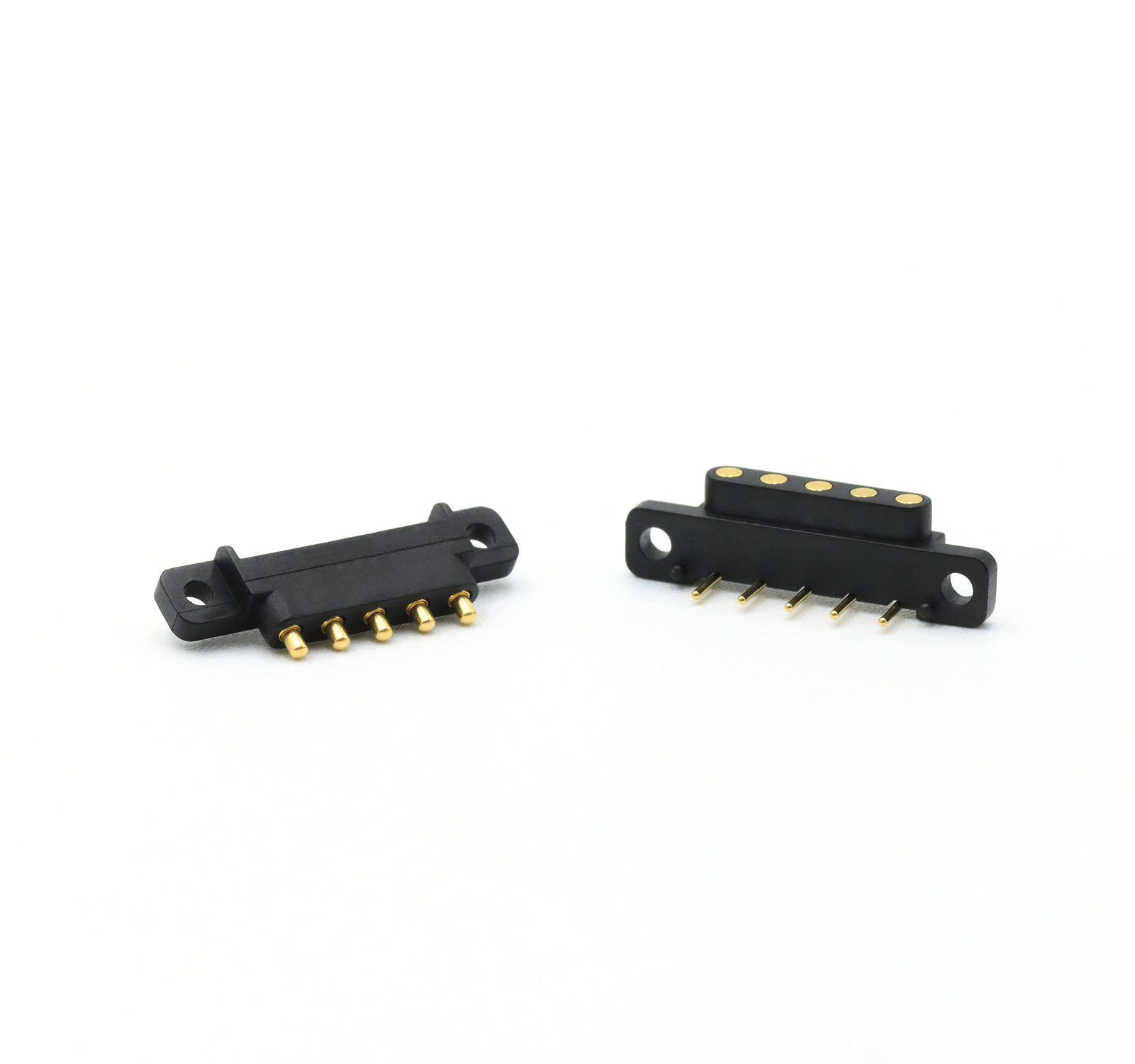

2.54mm de paso 5pin Doblado de resorte cargado Pogo Pin conector ángulo derecho SUS304.
Union Precision Electronic LIMITED (UPE) es una empresa profesional.el fabricantecon conector que incluye el PIN POGO, el conector PIN POGOcon vivienda,Es una de las empresas más competitivas en el campo del conector de resorte en China.
Proporcionamos muchas series de conectores de resorte, el conector de resorte es un tipo especial de tecnología de contacto.Esta tecnología fiable ha sido utilizada por muchos clientes de clase mundial y aplicada a muchos tipos de productos electrónicos, tales como teléfonos celulares, GPS, computadoras portátiles PC, audífonos, relojes inteligentes
Nuestros productos se exportan principalmente a Europa, Estados Unidos, Canadá, países y regiones desarrollados de Asia.
El conector Pogo Pin consta de 6 partes: plumaje, barril, resorte, cuentas cerámicas, carcasa, tapa
Nota:
|
Nombre del producto
|
Conector de pin Pogo
|
|
El pin
|
5 pines
|
|
El tipo
|
Ángulo recto
|
|
El material
|
Sin plomo, C6801, C3602, SUS304, HTN negro
|
| Acaba. |
En el caso de los productos de la partida 92, el valor de todas las demás partidas del presente anexo no excede del 40% del precio franco fábrica.
|
|
Fuerza de resorte
|
80 g+/-20 g en la cigüeña de trabajo
|
|
Torque de trabajo
|
1.2 mm
|
|
La cigüeña
|
1.4 mm
|
|
Válvula de tensión
|
12 V
|
|
En la actualidad
|
3.0A máximo.
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Prueba de salinidad
|
48 horas
|
|
Paquete
|
Bolsa de PE dentro, cartón fuera o según las necesidades de nuestros clientes
|
Dibujo del conector de pin de Pogo masculino Sise:
Dibujo de conector de pin Pogo femenino Sise:
Performance de los parámetros del conector Pogo Pin
|
Nombre de las piezas
|
Tabla de rendimiento de los parámetros
|
|
Materia en barril
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
|
|
Material del chorro
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
Acero inoxidable
|
|
Opciones de primavera
|
Las demás
|
Cables de música
|
|
|
|
Requisitos para el revestimiento
|
El oro-Au
|
Acero y acero
|
Las demás materias primas
(Pd-Ni)
|
|
|
Corriente nominal
|
1A, 2A, 3A, 5A, 15A o 30A (construcciones diferentes)
|
|
Válvulas de tensión
|
El valor de las emisiones de dióxido de carbono
|
|
Resistencia de contacto
|
30 mΩ 50 mΩ máximo.
|
|
Prueba de vida
|
50, 000 ciclos Min. 1000.000 ciclos Máximo
|
|
RTemperatura de flujo.
|
265°, 4~5 segundos
|
|
Prueba de fiabilidad del PIN POGO
|
|
Fuerza de retención
|
a un ciclo nominal de 500±50 por hora,50, 000 ciclos como mínimo
|
|
Humedad
|
EIA-364-31,Método de ensayo II, condición A: los sujetos acoplan los conectores a la humedad relativade 90% a 95% de Hg y una temperatura de 40°C± 2°CHumedad relativa durante 96 h¿Qué es esto?
|
|
Resistencia al calor de la soldadura
|
EIA-364-56, Procedimiento 5, nivel 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Espray de sal
|
EIA-364-26,Condición de ensayo B Conectores acoplados por el sujeto a una solución salina de 5 ± 1%.
Concentración, 35+1°C- ¿ Qué pasa?°Cdurante 48 horas.
|
|
Prueba de fuerza de resorte
|
Procedimiento de ensayo de fuerza normal, 100 g ± 20 g a altura de trabajo
|
|
Vida útil a temperatura
|
EIA-364-17,Método de ensayo A,condición 4,condición de tiempo de ensayo A.
conectores para 85°C± 2°Cdurante 96 horas.
|
|
Capacidad de soldadura
|
EIA-364-52 Baje en el 265±5°C, 60/40±5% Sn/pb soldadura durante 4,0 ~ 5,0 segundos
|
|
Resistencia de contacto
|
EIA-364-23 Medir la resistencia de contacto con una corriente de ensayo de 100 mA como máximoy tensión máxima de 20 mV
|
Ventajas de los conectores de resorte UPE:
Los conectores de resorte, comúnmente conocidos como alfileres de resorte o alfileres pogo, ofrecen varias ventajas:
Confiabilidad:Los pines UPE Pogo que utilizan la tecnología CLIP proporcionan una conexión eléctrica constante y fiable, incluso en entornos sujetos a vibraciones y choques mecánicos.
Diseño compacto:Su pequeño tamaño les permite caber en espacios reducidos, lo cual es ideal para dispositivos electrónicos modernos y compactos.
La flexibilidad:Los alfileres de Pogo pueden adaptarse a las variaciones de la superficie, asegurando una conexión estable incluso si las superficies de apareamiento no están perfectamente alineadas.
Facilidad de uso:Son fáciles de usar, con una instalación y mantenimiento sencillos.
Durabilidad:Están diseñados para soportar numerosos ciclos de conexión y desconexión, lo que los hace muy duraderos
Nuestra ventaja y su elección:
.UPE profesional personalizado Pogo Pin de alta corriente con la serie 15A-30A, se ha producido en masa.
.UPE desarrolló un conector de pin Pogo estándar de 2 pin-40 pin masculino y femenino de 2,54 mm de ancho con SMT / DIP / Ángulo derecho / Solder Cup.
.Pogo Pin Life prueba hasta 1.000.000 ciclos.
.Todos los productos pueden pasar el estándar HF, RoHS REACH.
.El informe de prueba eléctrica 100% proporcionado antes de la entrega de los productos.
.Disponemos de varias formas personalizadas, de estructura pequeña y de alta corriente.
¿Por qué los clientes eligenUPE?
1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
Algunos de los conectores Pogo Pin personalizados para referencia:
