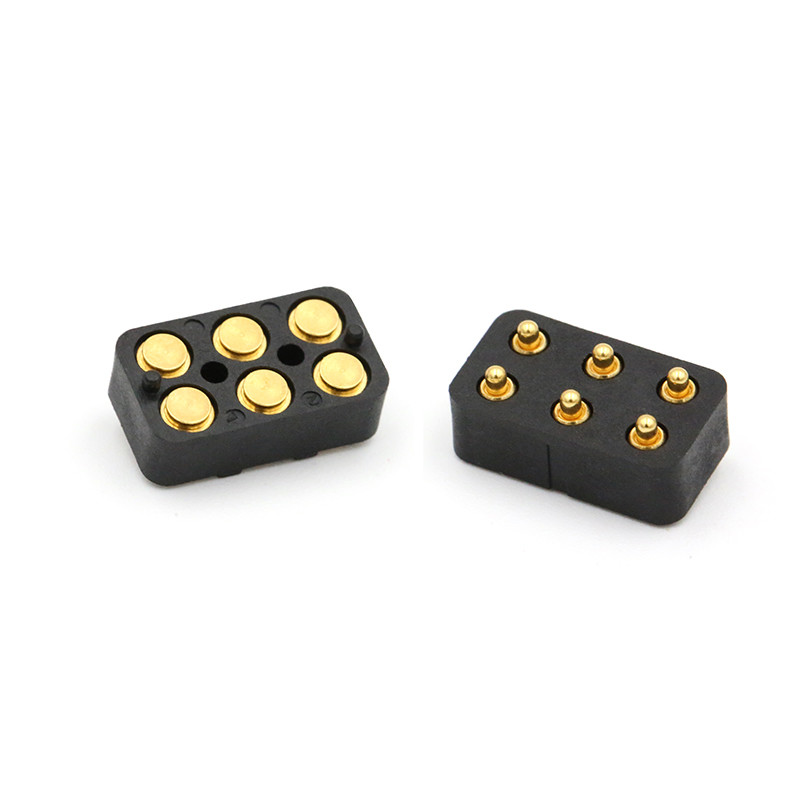

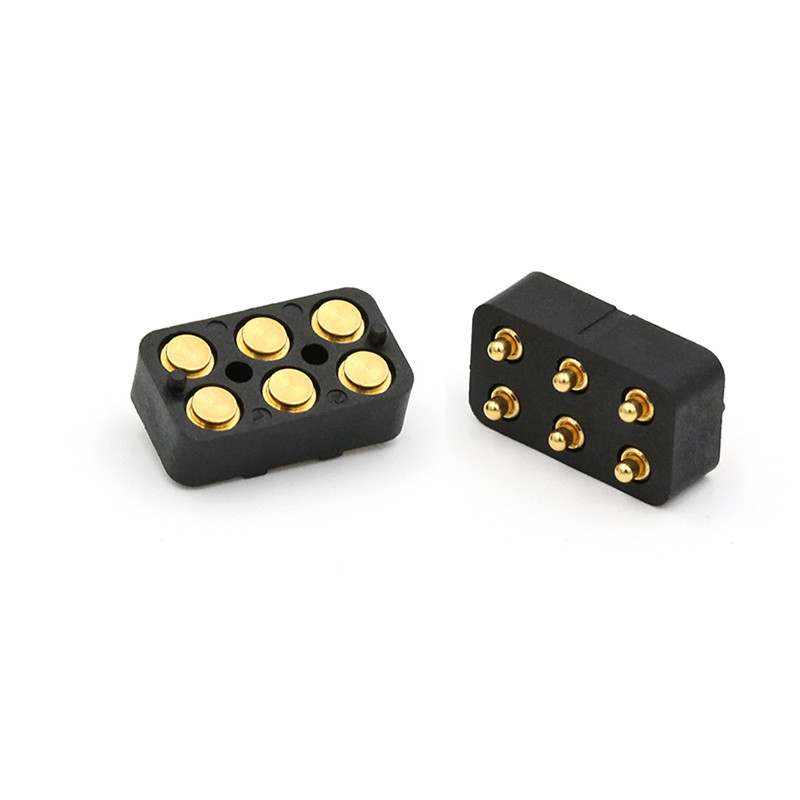

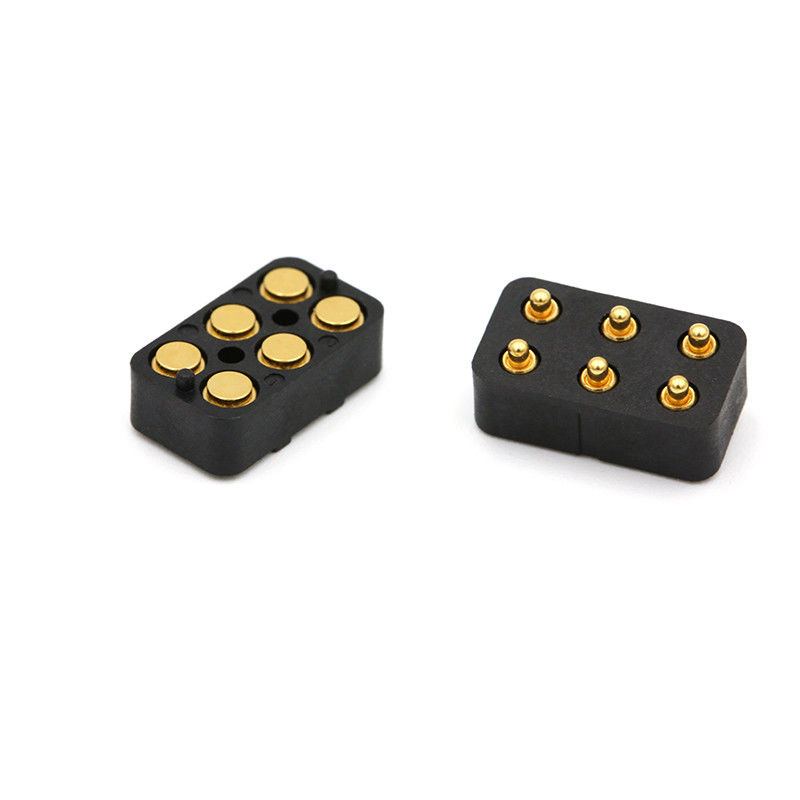

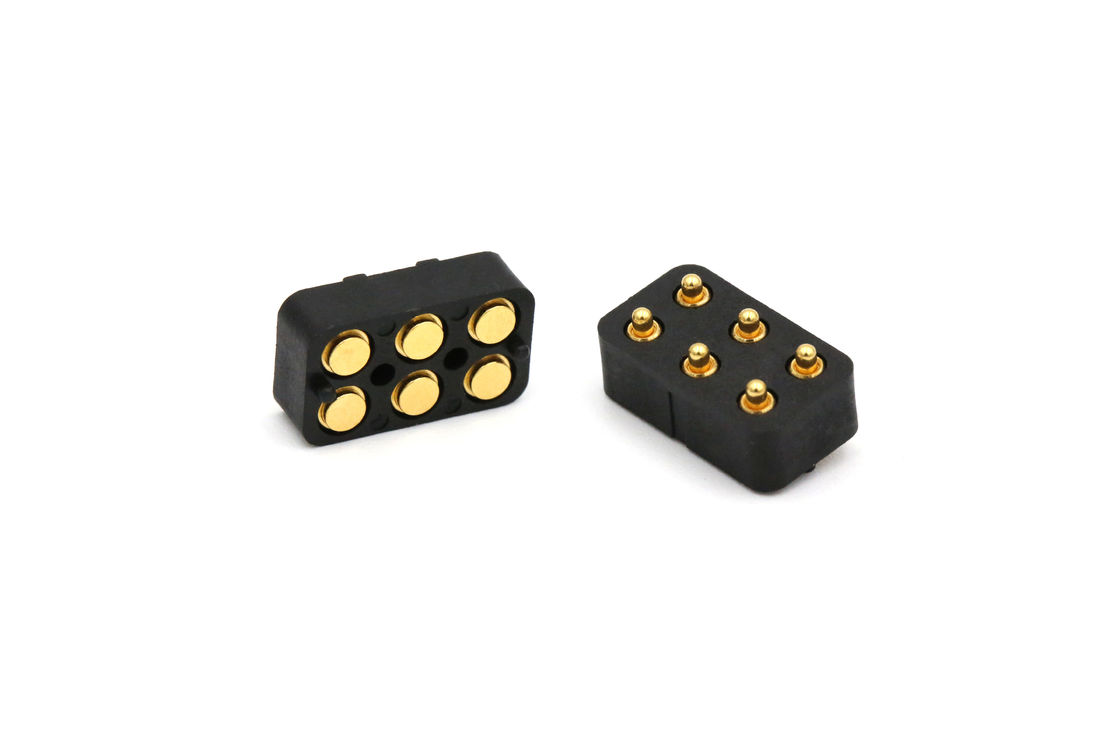

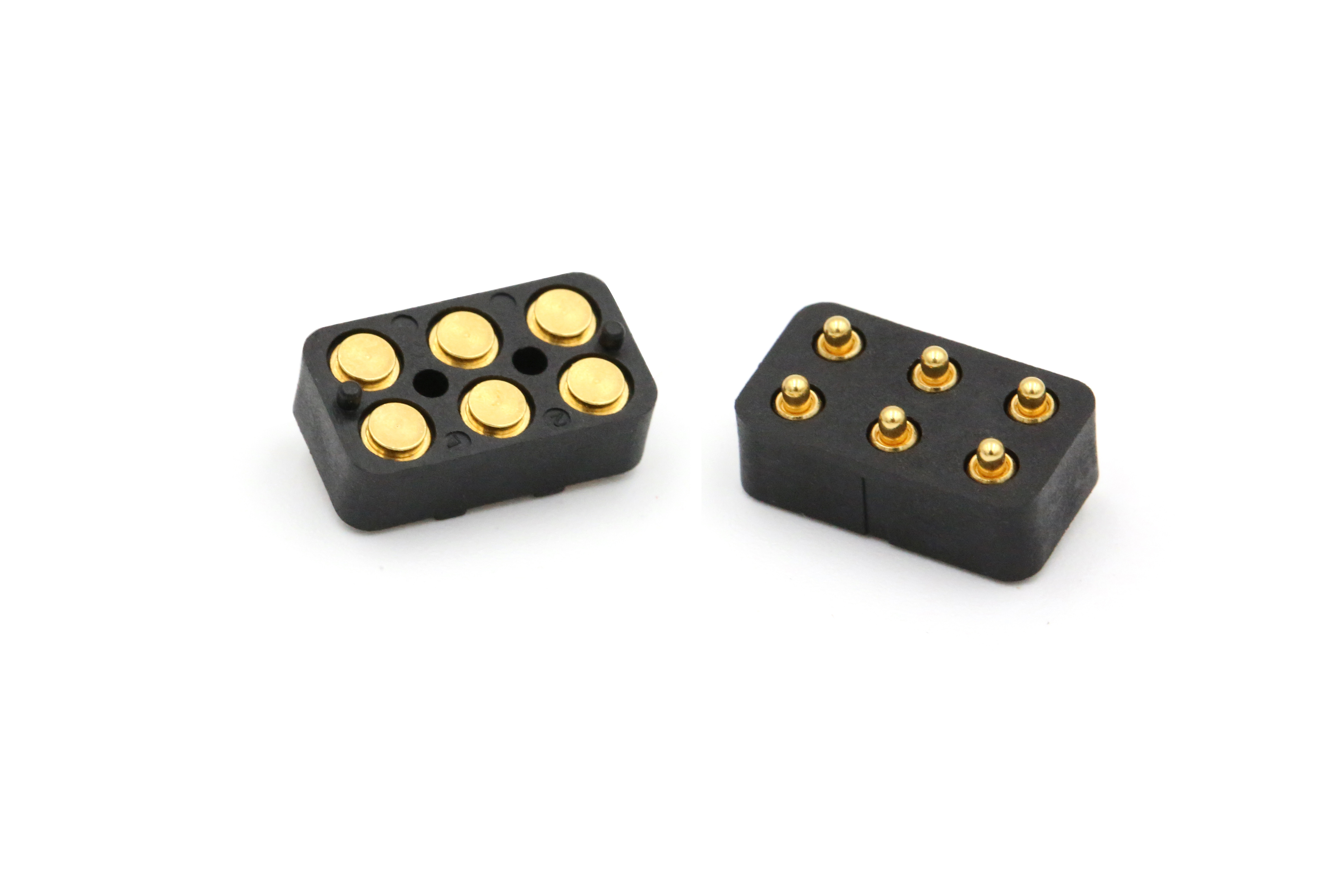

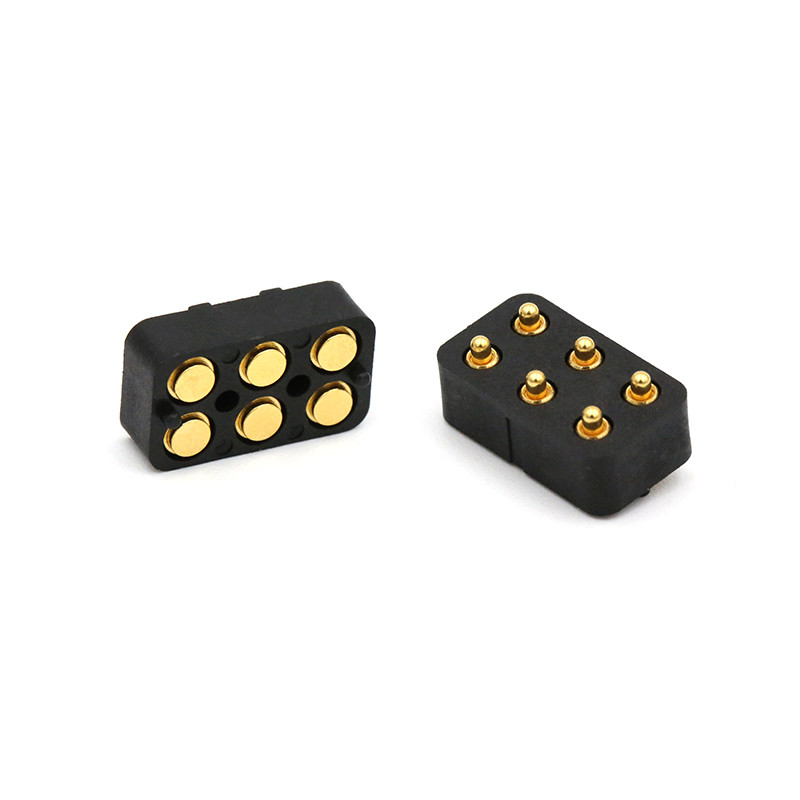

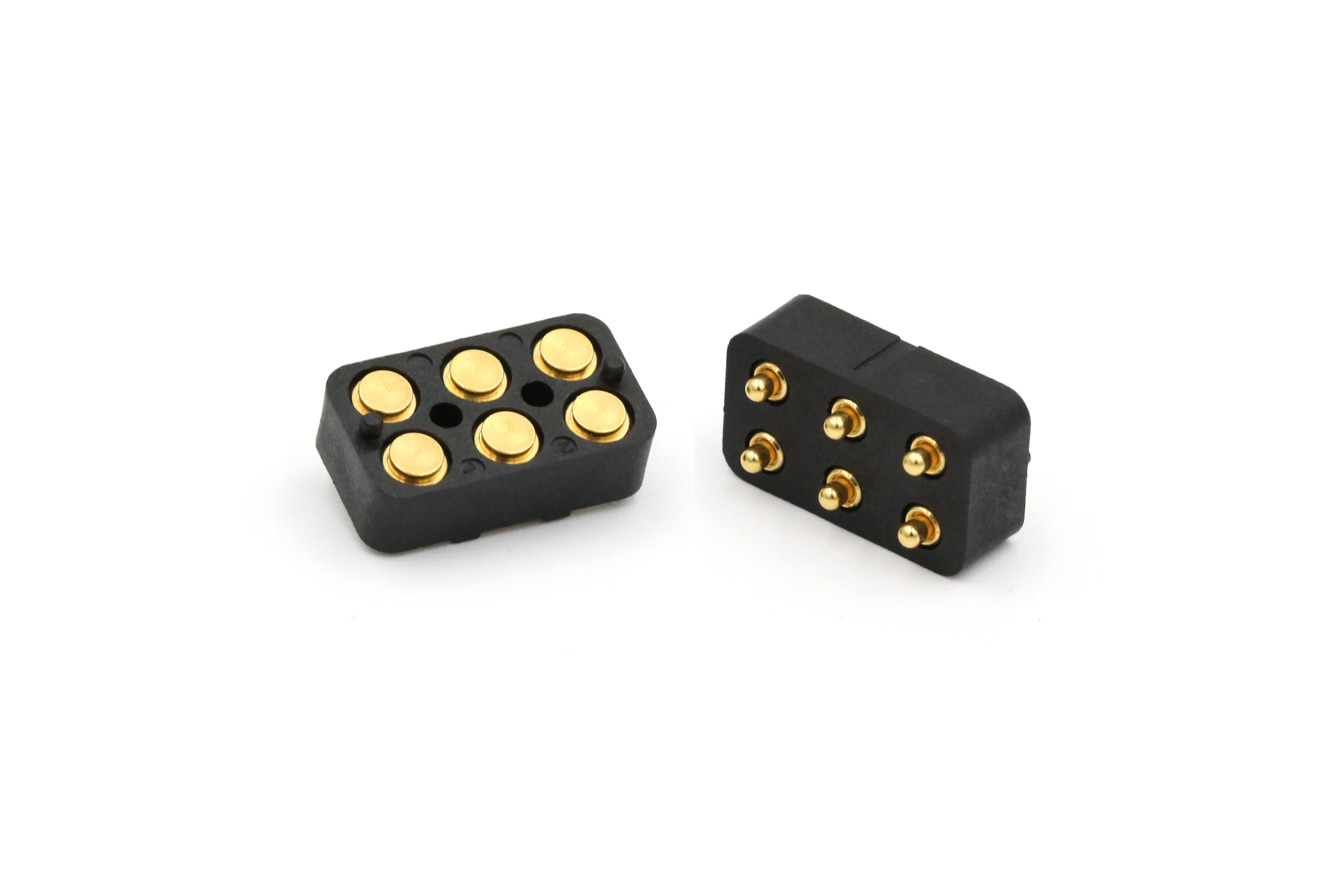

Conector de 6 pines masculino y femenino de resorte para productos médicos.
La Unión Precision Electronic Limited (UPE)es un profesionalFabricante a medidaEspecializado enLas alfileres de PogoyConectores Pogo Pin con carcasasLa empresa es reconocida como uno de los proveedores más competitivos del sector.conector de resorteLa industria china, que abastece a una amplia gama de aplicaciones de alta tecnología.
La UPE se ha convertido en unafabricante líderde lasLas alfileres de PogoyConectores de resorte, el apalancamientotecnología de producción avanzadayEstricto control de calidadpara servir a las industrias globales.
Nuestro objetivo es satisfacer las necesidades de los clientes con productos seguros y confiables. También ofrecemos servicios personalizados y como tenemos muchos diseñadores experimentados en POGO PIN,Podemos personalizar rápidamente la muestra de calidad estable para satisfacer las necesidades de diseño del cliente con un ciclo corto de desarrollo de productos.
Ventajas de los conectores de resorte UPE:
Los conectores de resorte, comúnmente conocidos como alfileres de resorte o alfileres pogo, ofrecen varias ventajas:
Confiabilidad:Los pines UPE Pogo que utilizan la tecnología CLIP proporcionan una conexión eléctrica constante y fiable, incluso en entornos sujetos a vibraciones y choques mecánicos.
Diseño compacto:Su pequeño tamaño les permite caber en espacios reducidos, lo cual es ideal para dispositivos electrónicos modernos y compactos.
La flexibilidad:Los alfileres de Pogo pueden adaptarse a las variaciones de la superficie, asegurando una conexión estable incluso si las superficies de apareamiento no están perfectamente alineadas.
Facilidad de uso:Son fáciles de usar, con una instalación y mantenimiento sencillos.
Durabilidad:Están diseñados para soportar numerosos ciclos de conexión y desconexión, lo que los hace muy duraderos
Nuestra ventaja y su elección:
.UPE profesional personalizado Pogo Pin de alta corriente con la serie 15A-30A, se ha producido en masa.
.UPE desarrolló un conector de pin Pogo estándar de 2 pin-40 pin masculino y femenino de 2,54 mm de ancho con SMT / DIP / Ángulo derecho / Solder Cup.
.Pogo Pin Life prueba hasta 1.000.000 ciclos.
.Todos los productos pueden pasar el estándar HF, RoHS REACH.
.El informe de prueba eléctrica 100% proporcionado antes de la entrega de los productos.
.Disponemos de varias formas personalizadas, de estructura pequeña y de alta corriente.
¿Por qué los clientes eligenUPE?
✔Fabricación de alta precisiónAsegura una calidad y una durabilidad constantes
✔Capacidades de personalizaciónSoluciones adaptadas a las necesidades de diseño únicas
✔Precios competitivos¢ rentable sin comprometer el rendimiento
✔Fuerte enfoque en I+D¢ Diseños innovadores para aplicaciones tecnológicas emergentes
El rendimiento del parámetro del conector Pogo Pin de resorte
|
Nombre de las piezas
|
Tabla de rendimiento de los parámetros
|
|
Materia en barril
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
|
|
Material del chorro
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
Acero inoxidable
|
|
Opciones de primavera
|
Las demás
|
Cables de música
|
|
|
|
Requisitos para el revestimiento
|
El oro-Au
|
Acero y acero
|
Las demás materias primas
(Pd-Ni)
|
|
|
Corriente nominal
|
1A, 2A, 3A, 5A, 15A o 30A (construcciones diferentes)
|
|
Válvulas de tensión
|
El valor de las emisiones de dióxido de carbono
|
|
Resistencia de contacto
|
30 mΩ 50 mΩ máximo.
|
|
Prueba de vida
|
50, 000 ciclos Min. 1000.000 ciclos Máximo
|
|
RTemperatura de flujo.
|
265°, 4~5 segundos
|
|
Prueba de fiabilidad del PIN POGO
|
|
Fuerza de retención
|
a un ciclo nominal de 500±50 por hora,50, 000 ciclos como mínimo
|
|
Humedad
|
EIA-364-31,Método de ensayo II, condición A: los sujetos acoplan los conectores a la humedad relativade 90% a 95% de Hg y una temperatura de 40°C± 2°CHumedad relativa durante 96 h¿Qué es esto?
|
|
Resistencia al calor de la soldadura
|
EIA-364-56, Procedimiento 5, nivel 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Espray de sal
|
EIA-364-26,Condición de ensayo B Conectores acoplados por el sujeto a una solución salina de 5 ± 1%.
Concentración, 35+1°C- ¿ Qué pasa?°Cdurante 48 horas.
|
|
Prueba de fuerza de resorte
|
Procedimiento de ensayo de fuerza normal, 100 g ± 20 g a altura de trabajo
|
|
Vida útil a temperatura
|
EIA-364-17,Método de ensayo A,condición 4,condición de tiempo de ensayo A.
conectores para 85°C± 2°Cdurante 96 horas.
|
|
Capacidad de soldadura
|
EIA-364-52 Baje en el 265±5°C, 60/40±5% Sn/pb soldadura durante 4,0 ~ 5,0 segundos
|
|
Resistencia de contacto
|
EIA-364-23 Medir la resistencia de contacto con una corriente de ensayo de 100 mA como máximoy tensión máxima de 20 mV
|
El conector Pogo Pin consta de 6 partes: plumaje, barril, resorte, cuentas cerámicas, carcasa, tapa
Algunos de los conectores Pogo Pin personalizados para referencia:
Campo de aplicación del producto:
