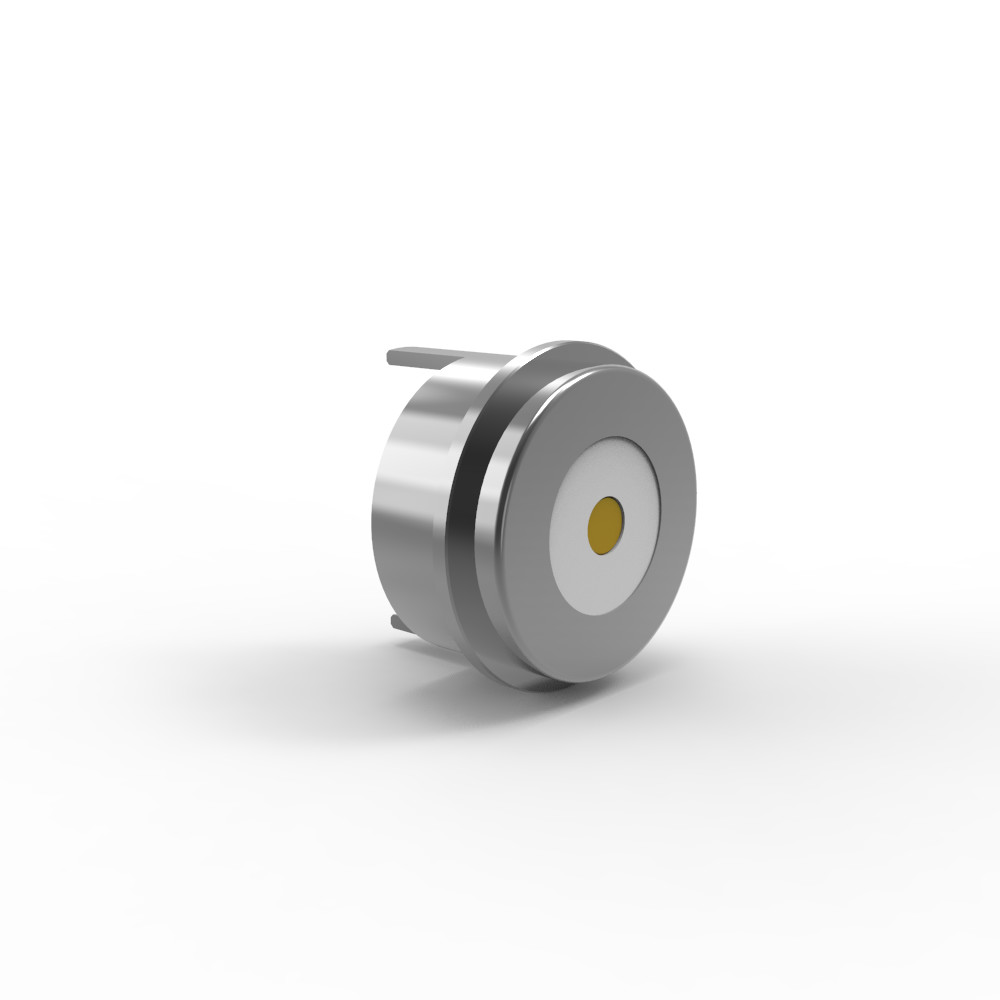

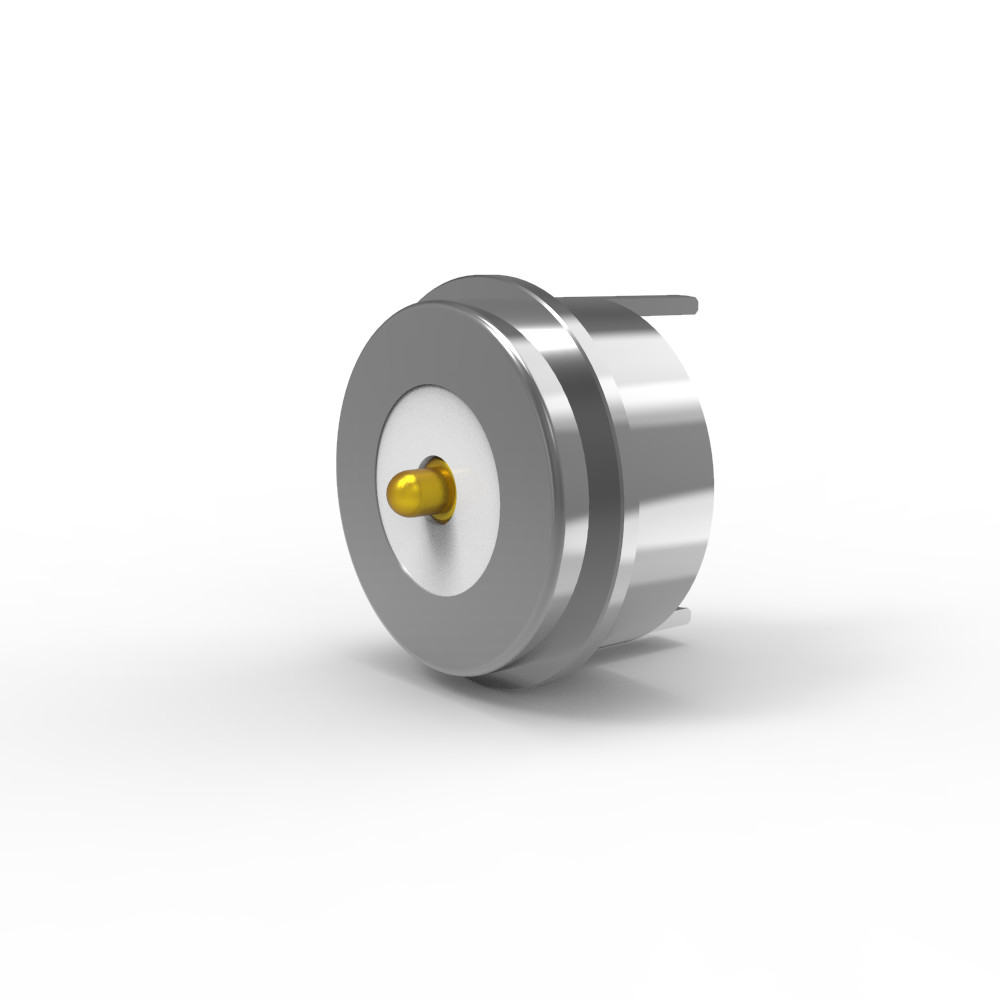

Conector magnético redondo blanco 5A 12v Conector magnético resistente a la corrosión con carcasa LCP

Conector circular de energía magnética para una abrazadera de cangrejo visible con carcasa de LCP blanca

El diámetro del conector magnético redondo es de 8,0 mm, y la carcasa es LCP blanca.

Materiales para la fabricación:

Plunger:C6801 libre de plomo, recubrimiento de 5U" Min Au sobre 60 ~ 100U" Ni; Oro (Au) sobre Níquel (Ni) para una conductividad superior y resistencia a la corrosión.

Barril:C6801 libre de plomo, con recubrimiento de 5U" Min Au por encima de 60~100U" Ni;

Las condiciones de ensayo de las máquinas de ensayo deberán ser las siguientes:

En el caso de los equipos de ensayo, se utilizará un sistema de ensayo de la composición de los materiales de ensayo.

Conchas: sin plomo C6801Ni de revestimiento

Magneto: NdFeB N52 con recubrimiento de níquel (Ni)

Mecánica:

Fuerza de resorte: 80 g ± 20 g a una carrera de trabajo de 1,0 mm.

Asegura una presión de contacto constante durante el funcionamiento.

La velocidad máxima: 1,2 mm (distancia total de recorrido del émbolo).

Vida útil mecánica: 50.000 ciclos como mínimo (requisito de durabilidad para accionamientos repetidos).

Especificaciones eléctricas:
Válvulas de carga de las máquinas de ensayo.

Corriente nominal: 5,0 A.

Resistencia de contacto: ≤ 50 mΩ (milliohms) por pin.

Aseguramiento de la calidad y ensayos de conformidad:

1- Confiabilidad eléctrica
100% de circuito abierto/corto: Cada unidad se somete a una validación eléctrica rigurosa para garantizar una conectividad y seguridad impecables.

2. Cumplimiento de los requisitos medioambientales y de seguridad
Certificado RoHS y REACH: libre de sustancias peligrosas (por ejemplo, plomo, cadmio), que cumple con las normas ambientales de la UE y de todo el mundo.

3Resistencia a la corrosión
Prueba de rociado de sal (48 horas): valida el rendimiento en ambientes hostiles, húmedos o salinos (por ejemplo, uso marino, industrial).

¿Por qué es importante garantizar la calidad y el cumplimiento?
✅Cero defectos:Asegura que cada conector ofrezca un rendimiento constante.
✅Aprobación global:Cumple con las estrictas regulaciones internacionales.
✅Durabilidad garantizada:Resistente a la corrosión para una fiabilidad a largo plazo.

Las ventajas del revestimiento:

Calidad del revestimiento:El Au delgado sobre Ni asegura un rendimiento eléctrico confiable al tiempo que minimiza el costo (un Au más grueso aumentaría el costo, pero puede no ser necesario para esta aplicación).

Resistencia al medio ambiente:El revestimiento de Ni en el caparazón/imán y la carcasa LCP proporcionan protección contra la humedad, la corrosión y las altas temperaturas.

Durabilidad:La vida útil de 50.000 ciclos y la tolerancia a la fuerza de resorte (± 20 g) indican un enfoque en la fiabilidad a largo plazo.

Descripción de la aplicación del producto (no se limita a lo siguiente):

1.Tabla de PCB de soldadura por enchufe;

2.Formar y encapsular cables después de soldarlos;

3.Puede añadirse un terminal de transferencia de dicho panel de PCB;

4- moldeo por inyección de moldes incrustables;

5Los cables se pueden unir directamente.

Parámetro del conector magnético redondo:

Dibujo técnico del conector magnético masculino redondo

Dibujo técnico del conector magnético femenino redondo

Diseño recomendado del PCB:

Tolerancia de diseño: ± 0,05 mm

Ventajas de los conectores magnéticos redondos

1. Conexión sin esfuerzo

La adsorción automática permite una conexión rápida y sin herramientas; operación fácil de usar.

2- Es fácil de quitar.

La interfaz magnética permite la desconexión sin problemas sin esfuerzo físico.

3Alta durabilidad

Soporta 50.000 ∼ 300.000 ciclos de apareamiento para una fiabilidad a largo plazo.

4Protección robusta

Diseño impermeable y resistente al polvo IP68 personalizable (extremo femenino).

5Apoyo de alta corriente

Las manijas 3A20A para cargas rápidas y aplicaciones que consumen mucha energía.

6Resistencia a la corrosión superior

Resiste a ambientes hostiles (probado durante 48 a 120 horas en sal).

7. Factor de forma personalizable

Formas adaptadas a la estética del producto, mejorando el atractivo del mercado.

8Detección de orientación inteligente

El posicionamiento del imán + el diseño estructural aseguran la polaridad correcta y la protección del circuito.

9Interfaz multifuncional

Soporta energía, señal, video, audio, datos (por ejemplo, USB 2.0) y más.

10Desarrollo rentable

Tiempo de entrega corto y bajos costos de molde para una personalización rápida.

11Transmisión de señal de alta calidad

Funcionamiento fiable de la señal RF (por ejemplo, conforme con los estándares USB 2.0).

Aplicación de los productos de conectores magnéticos redondos:
