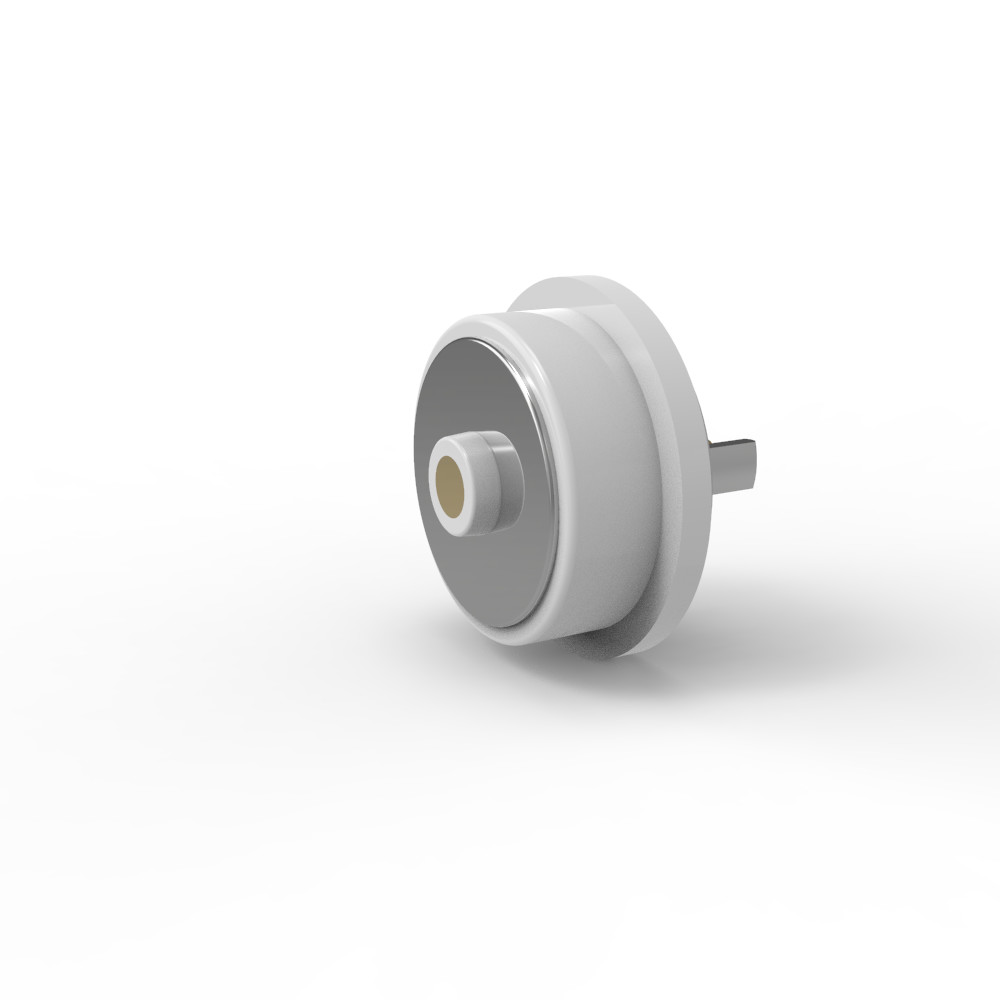

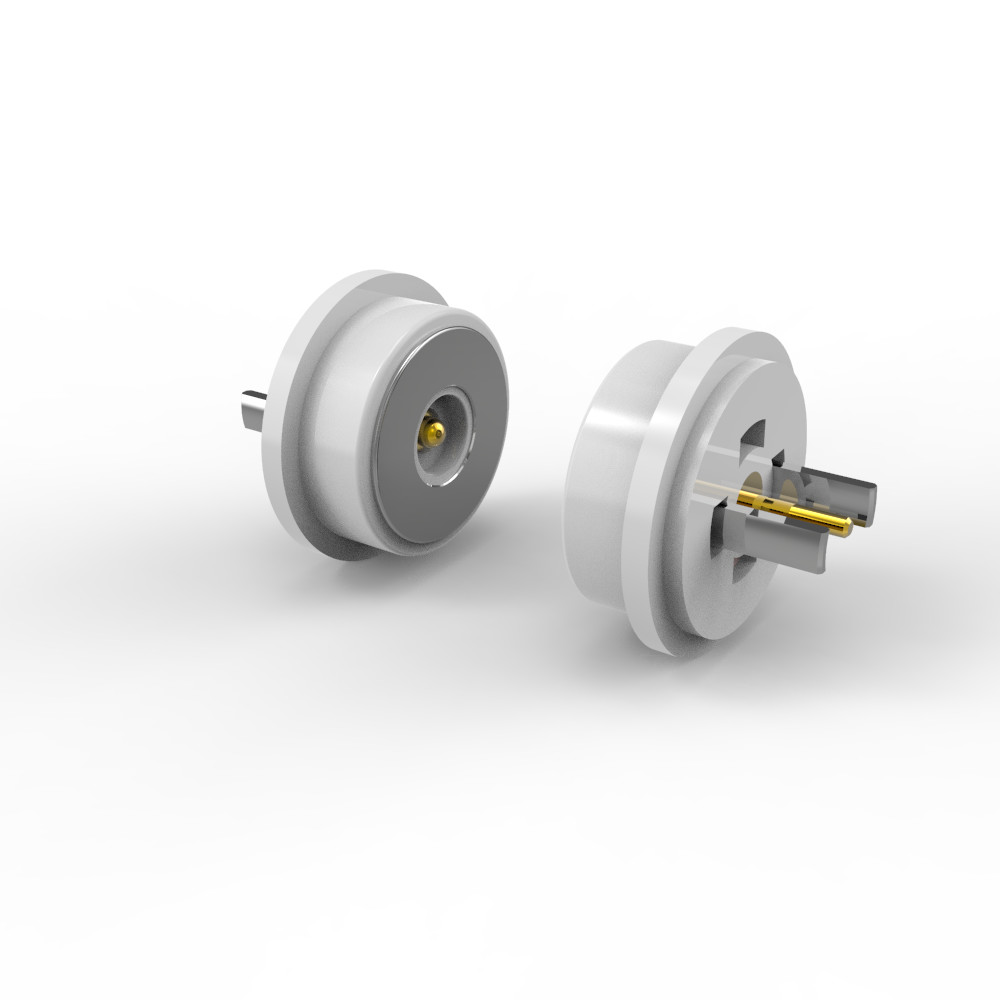

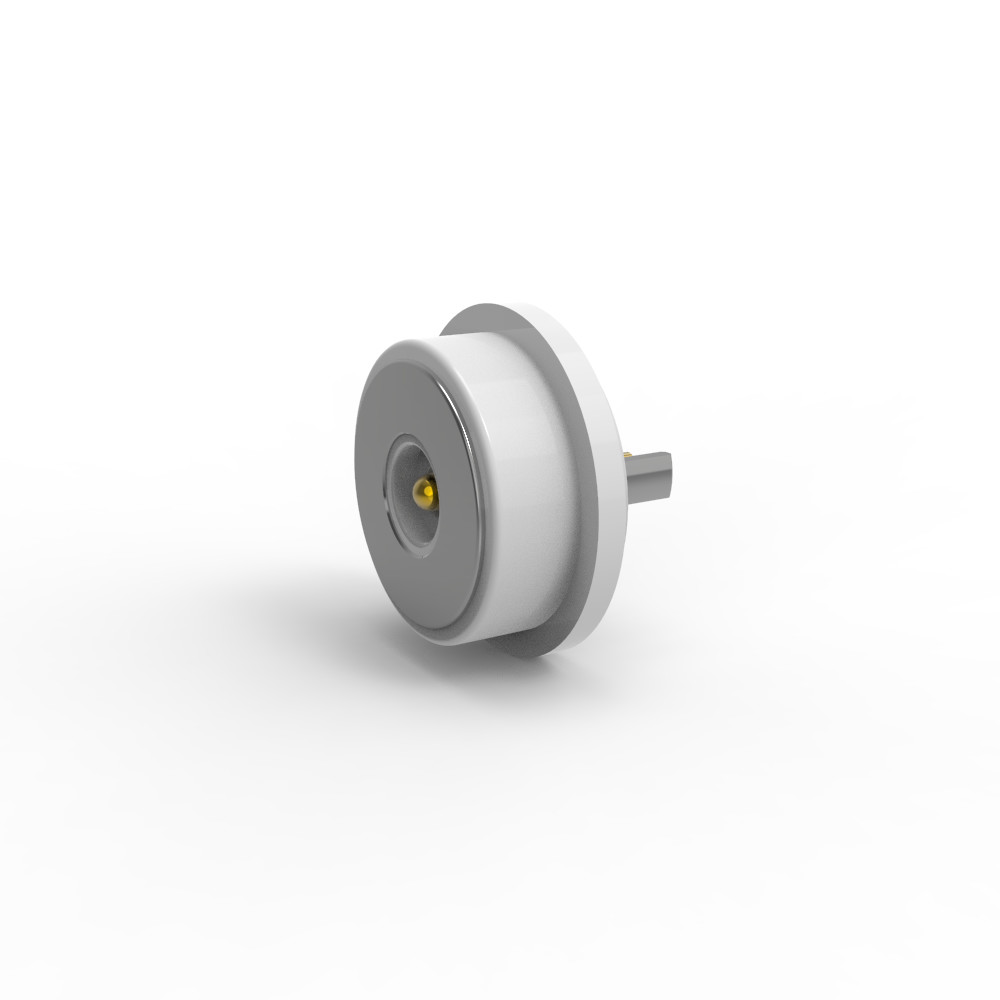

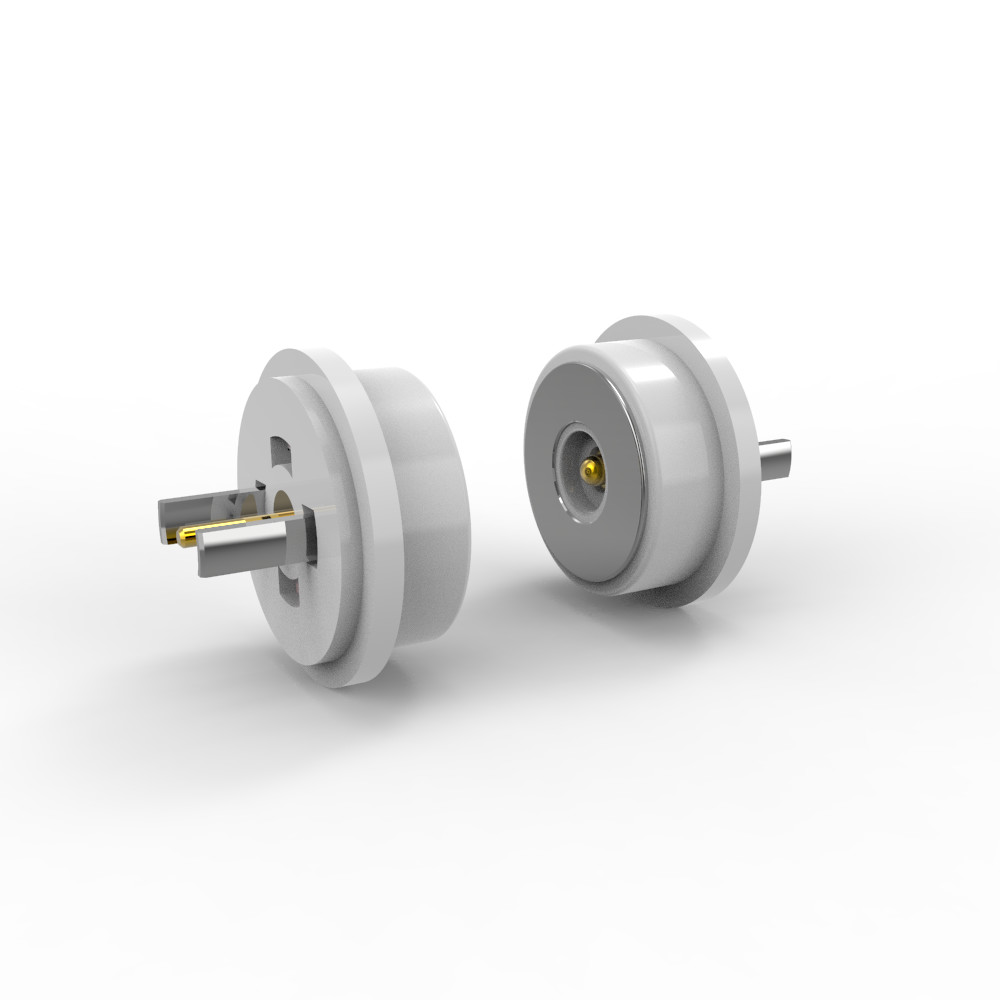

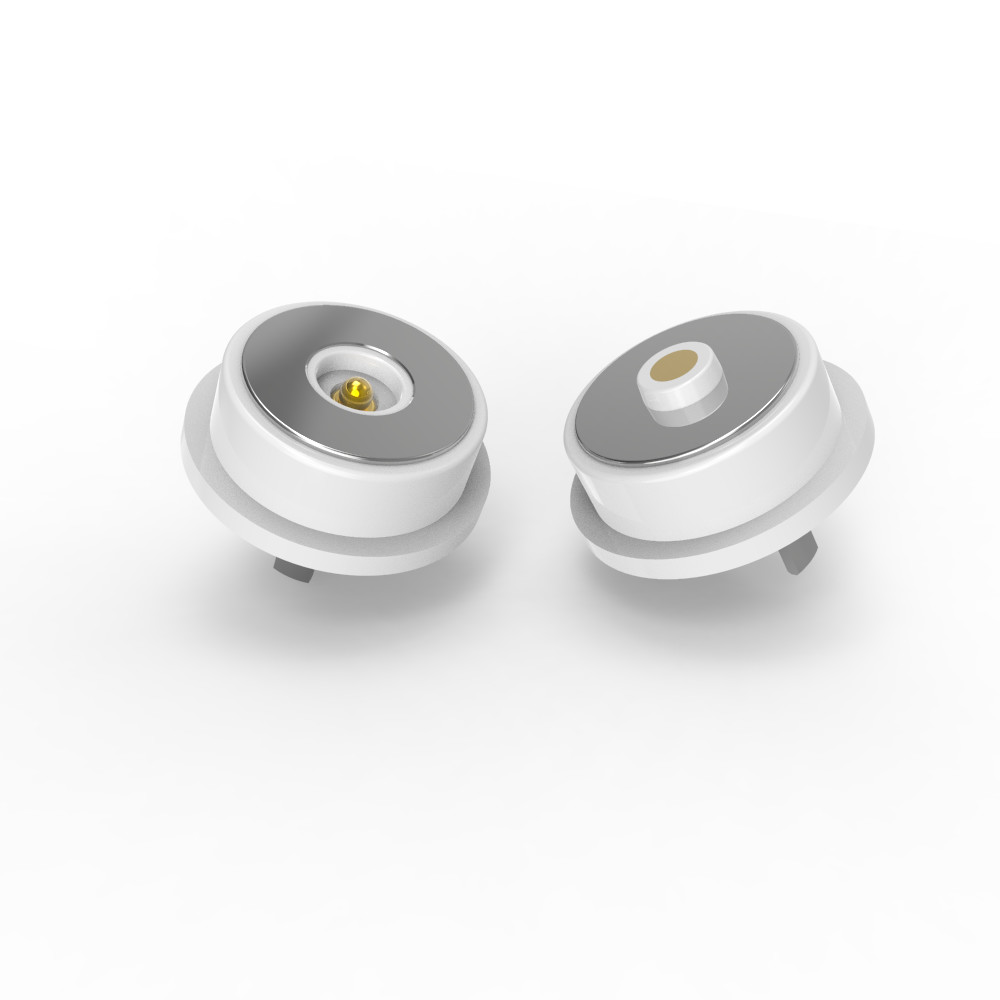

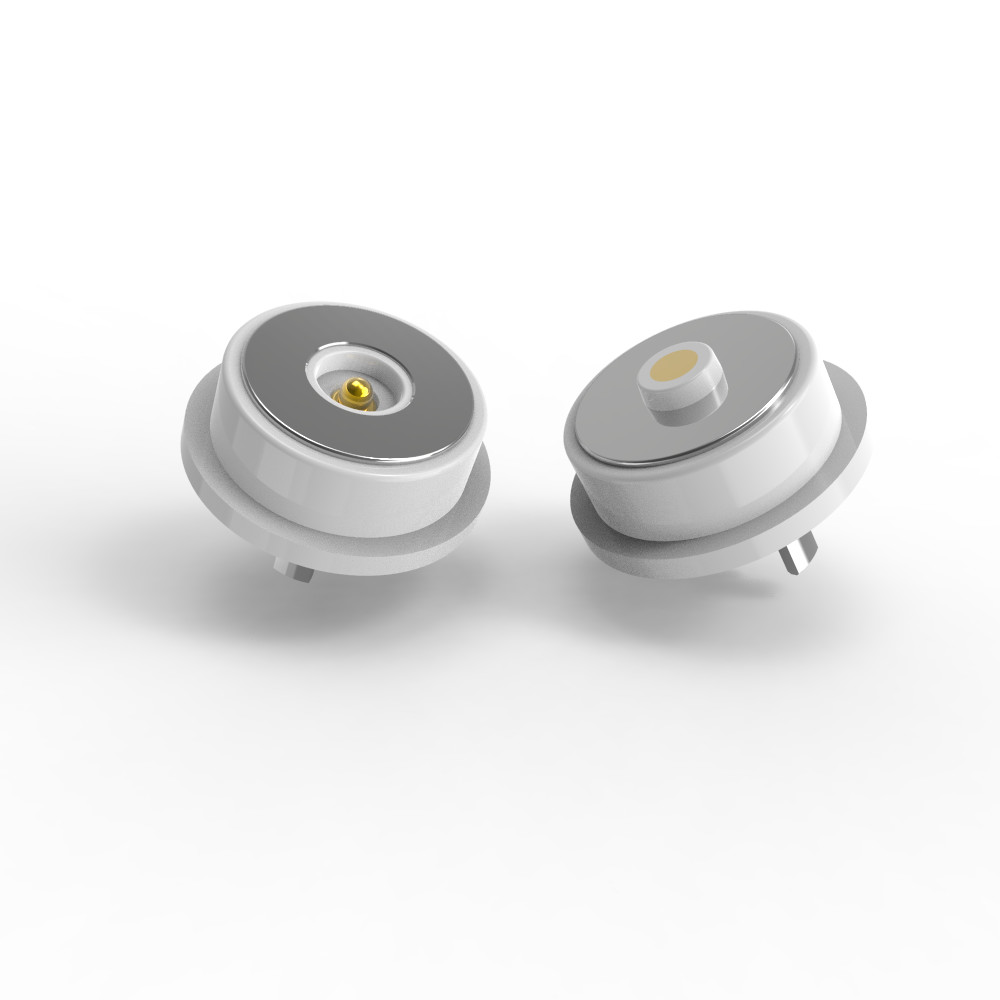

3A Conectores eléctricos magnéticos Conector de alfiler Pogo blanco de 8,0 mm de diámetro para dispositivo electrónico

Adaptador de conector magnético redondo blanco de 8,0 mm de diámetro para dispositivo electrónico

Materiales para la fabricación:

El plumón:C6801 sin plomo, con 5U" Min Au sobre 60~100U" Ni;

Barril:C6801 libre de plomo, con recubrimiento de 5U" Min Au por encima de 60~100U" Ni;

Las condiciones de ensayo de las máquinas de ensayo deberán ser las siguientes:

En el caso de los vehículos de las categorías A y B, el valor de los valores de los valores de las categorías A y B será el valor de los valores de los valores de las categorías A y B.

Conchas: sin plomo C6801Ni de revestimiento

Imán: NdFeB N52 con chapa de Ni

Mecánica:

Fuerza de resorte: 60 g ± 10 g, a una carrera de 0,4 mm.

La cigüeña completa:0.6 mm.

Duración mecánica: 50.000 ciclos min.

Especificaciones eléctricas:
Válvulas de carga de las máquinas de ensayo.

Corriente nominal: 3,0 A.

Resistencia de contacto: ≤ 50 mΩ (milliohms) por pin.

Pruebas:

Prueba de circuito abierto/cortocircuito al 100%.

Se trata de un producto que cumple las normas ROHS/REACH (sin sustancias peligrosas).

Prueba con sal: 48 horas (validación de la resistencia a la corrosión).

Descripción de la aplicación del producto (no se limita a lo siguiente):

1.Tabla de PCB de soldadura por enchufe;

2.Formar y encapsular cables después de soldarlos;

3.Puede añadirse un terminal de transferencia de dicho panel de PCB;

4- moldeo por inyección de moldes incrustables;

5Los cables se pueden unir directamente.

Parámetro del conector magnético redondo:

Dibujo técnico del conector magnético masculino redondo

Dibujo técnico del conector magnético femenino redondo

Diseño recomendado del PCB:

Tolerancia de diseño: ± 0,05 mm

Ventajas de los conectores magnéticos redondos

1. Conexión sin esfuerzo

La adsorción automática permite una conexión rápida y sin herramientas; operación fácil de usar.

2- Es fácil de quitar.

La interfaz magnética permite la desconexión sin problemas sin esfuerzo físico.

3Alta durabilidad

Soporta 50.000 ∼ 300.000 ciclos de apareamiento para una fiabilidad a largo plazo.

4Protección robusta

Diseño impermeable y resistente al polvo IP68 personalizable (extremo femenino).

5Apoyo de alta corriente

Las manijas 3A20A para cargas rápidas y aplicaciones que consumen mucha energía.

6Resistencia a la corrosión superior

Resiste a ambientes hostiles (probado durante 48 a 120 horas en sal).

7. Factor de forma personalizable

Formas adaptadas a la estética del producto, mejorando el atractivo del mercado.

8Detección de orientación inteligente

El posicionamiento del imán + el diseño estructural aseguran la polaridad correcta y la protección del circuito.

9Interfaz multifuncional

Soporta energía, señal, video, audio, datos (por ejemplo, USB 2.0) y más.

10Desarrollo rentable

Tiempo de entrega corto y bajos costos de molde para una personalización rápida.

11Transmisión de señal de alta calidad

Funcionamiento fiable de la señal RF (por ejemplo, conforme con los estándares USB 2.0).

Aplicación de los productos de conectores magnéticos:

1Electrónica de consumo
Smartphones & Tablets: Algunos dispositivos utilizan conectores magnéticos para cargar/transferir datos.
Las demás máquinas y aparatos para la fabricación de computadoras portátiles

Wearables: Los relojes inteligentes y las correas de acondicionamiento físico los utilizan para cargar.

2Dispositivos de audio
Auriculares inalámbricos: Las cajas de carga a menudo tienen conectores magnéticos para la alineación.
Auriculares: Algunos auriculares de gama alta utilizan puertos de carga magnéticos.

3. Dispositivos médicos
Auxilios auditivos: Carga magnética para diseños pequeños y resistentes al agua.
Monitores portátiles: conexiones seguras para sensores médicos.

4Industria y automóviles
Robótica: conexiones de energía/datos de liberación rápida para sistemas modulares.
Carga EV: Algunos prototipos utilizan conectores magnéticos para un acoplamiento sin esfuerzo.

5. Hogar inteligente y IoT
Luces/ventiladores modulares: fácil de conectar enlaces de alimentación magnética.
Cámaras de seguridad: Carga simplificada para los modelos con batería.

 6Militar y Aeroespacial
Conectores magnéticos robustos para desconectarse rápidamente en ambientes hostiles.

¿Por qué UPE debe ser su socio?

1. Prototipos rápidos (3-5 días para las muestras)
●Velocidad de introducción al mercado: el rápido cambio de muestra acelera los ciclos de desarrollo del producto.

● Pruebas iterativas: permite refinar rápidamente el diseño antes de la producción en masa.

●Ventaja: Ideal para industrias como la automotriz, la medicina o la electrónica de consumo, donde la innovación sensible al tiempo es crítica.

2. Eficaz en cuanto a costes (Precios MOQ competitivos)
●Cantidades mínimas de pedido (MOQ) bajas: Reduce los costes iniciales para las nuevas empresas o los lotes pequeños.

●Escalabilidad: La fijación de precios flexibles garantiza la asequibilidad tanto para la creación de prototipos como para los pedidos a gran escala.

●Proposición de valor: Equilibra la producción de alta calidad con soluciones económicas.

3- Aseguramiento de la calidad (100% de pruebas automatizadas)
●Cero defectos: la inspección automatizada (por ejemplo, óptica, eléctrica, mecánica) garantiza la fiabilidad.

●Consistencia: Elimina el error humano en las pruebas críticas (por ejemplo, resistencia al contacto, sal, vida del ciclo).

●Cumplimiento: Cumple con las estrictas normas de la industria (ROHS, REACH, de calidad automotriz).

4Producción de alta tecnología e ingeniería de precisión
●Manufactura avanzada: mecanizado CNC, estampado de precisión y micro-aplazamiento (por ejemplo, Au/Ni para conectores).

●Expertise en materiales: dominio de materiales especializados (LCP, SUS 304, imanes NdFeB, latón sin plomo).

●Soluciones específicas para aplicaciones: adaptadas a componentes complejos

Cómo colocar el pedido de conector de cable magnético
* Identifique sus requisitos ((Tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)

*Negociar precios y condiciones (pueden aplicarse descuentos a granel).

* Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).

* Realice el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).

*Control de calidad y envío
*Rastrear el cargamento.

* Inspeccione el producto a su llegada para garantizar su calidad.

Plazo de pago:T/T, depósito del 50%, saldo del 50%

Método de pagoT / T, PayPal, OCBC

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
