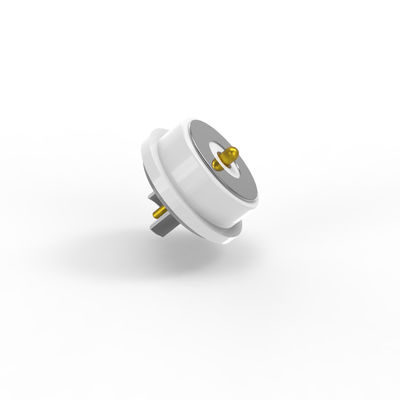

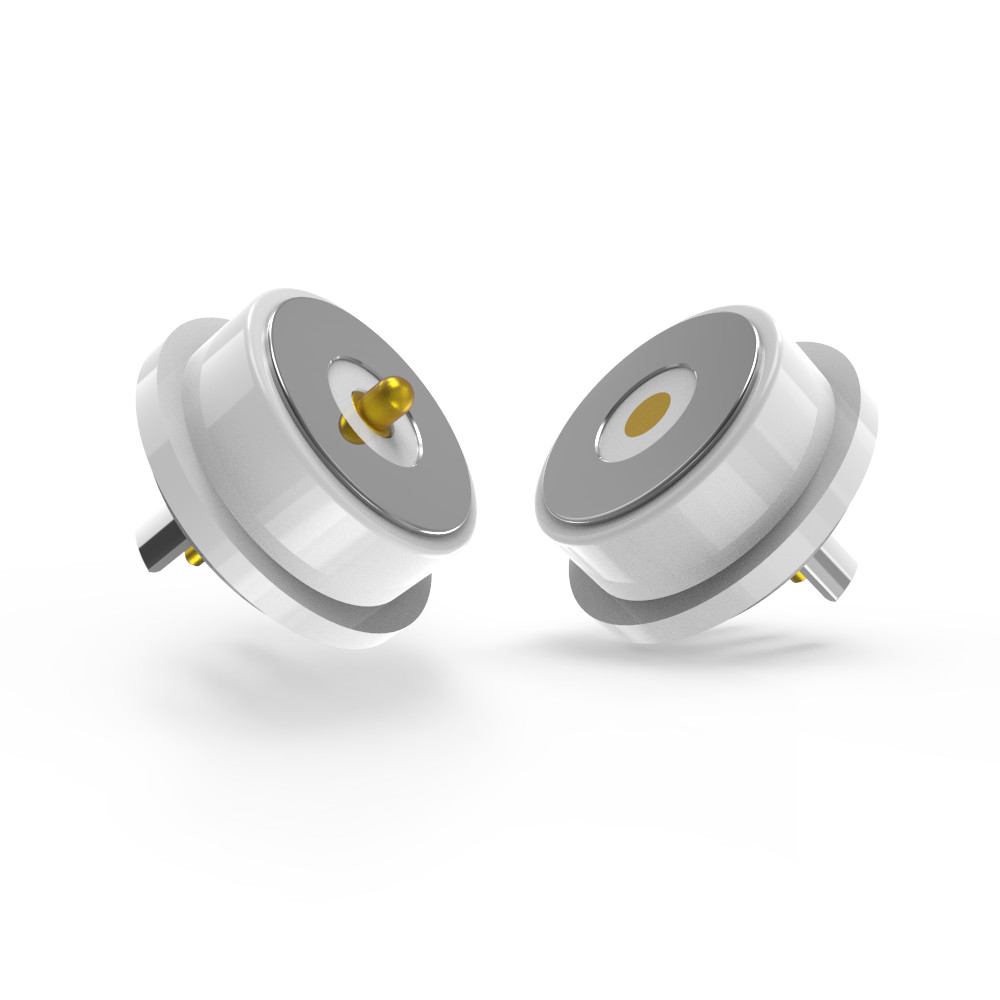

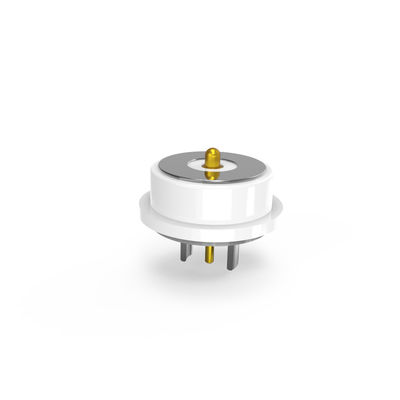

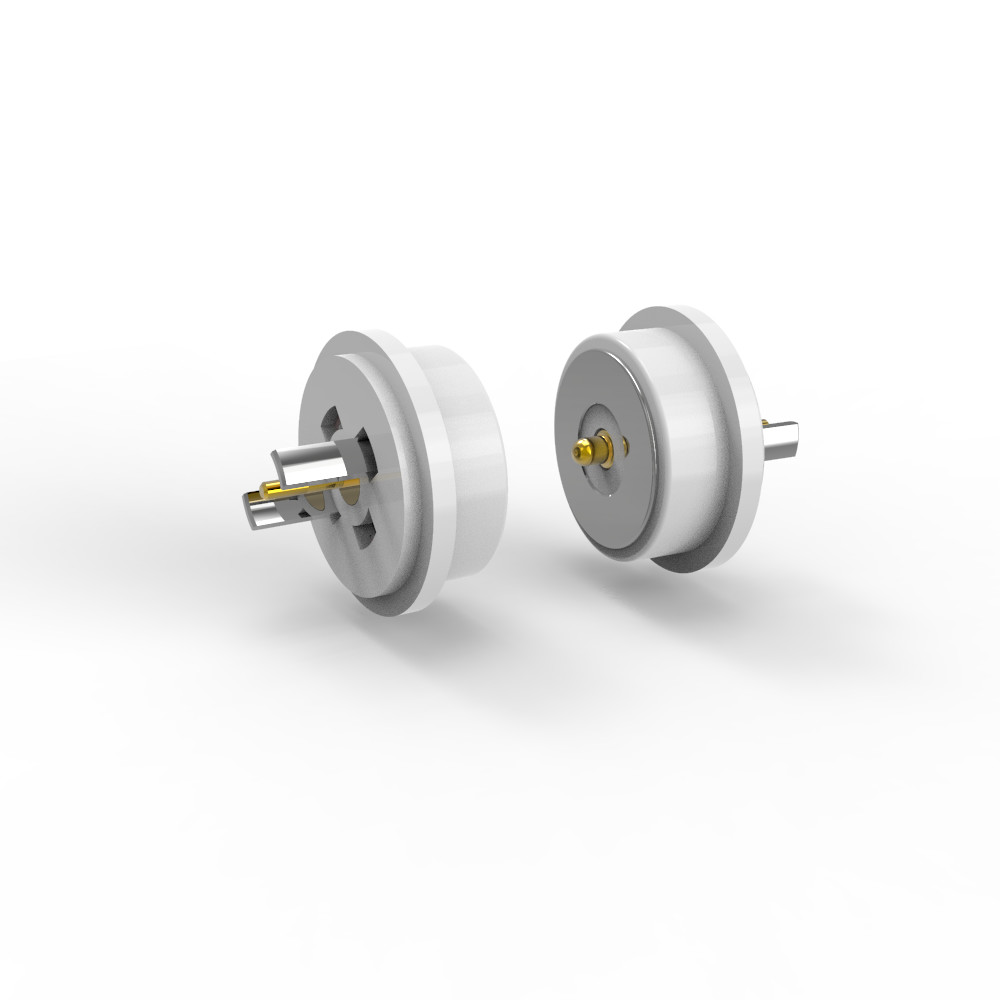

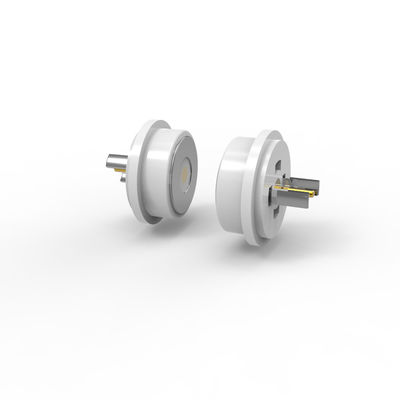

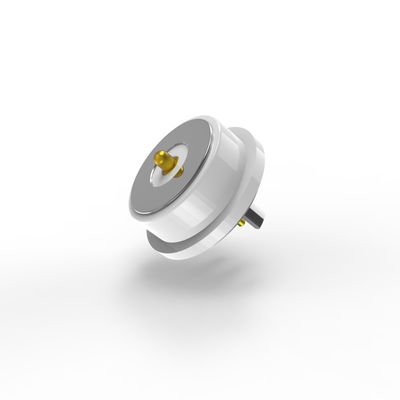

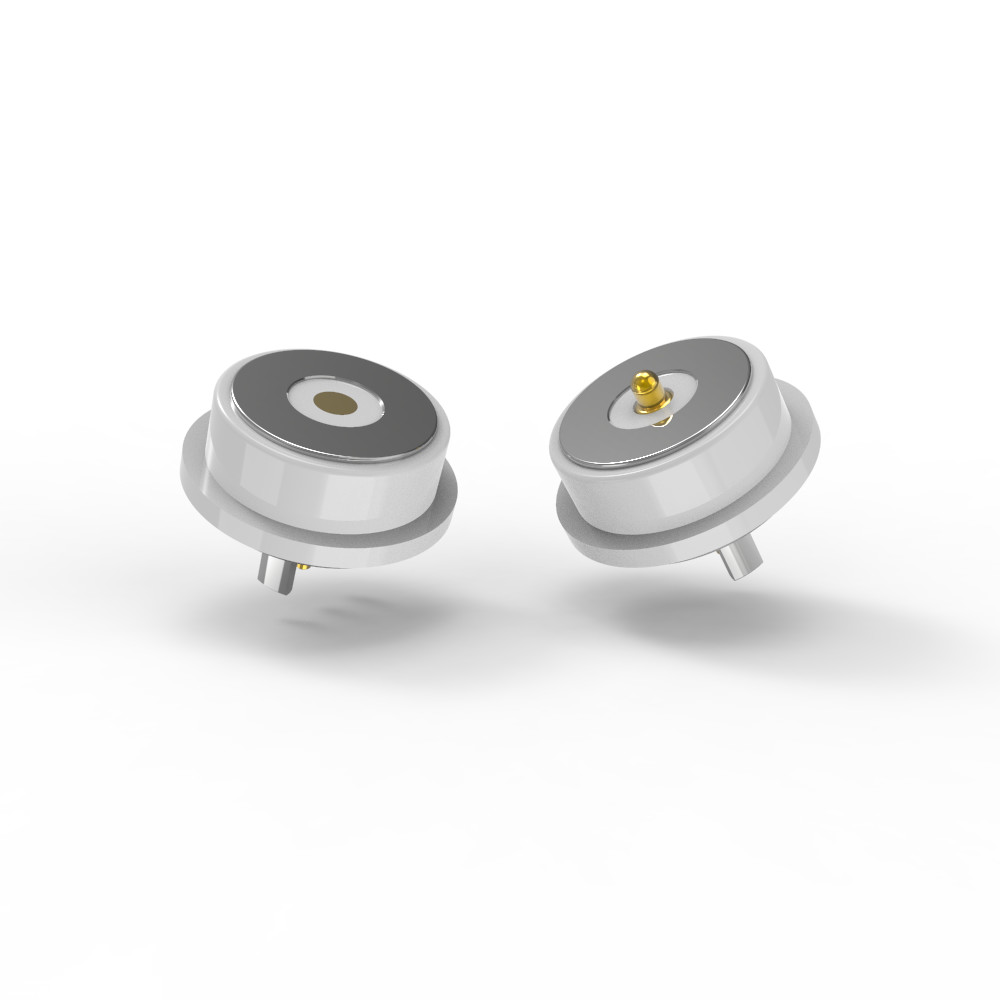

Conectores de pines de Pogo magnético blanco 2 pines Conector masculino y femenino 8.0mm

Conector de pin Pogo conector magnético redondo blanco masculino y femenino con 8,0 mm

1Especificaciones del material

.En el caso de las máquinas de la categoría M2

Material base: latón sin plomo (C6801)

Revestimiento: Mínimo 5 μ" (micro pulgadas) de oro (Au) sobre 60 ‰ 100 μ" de níquel (Ni) para resistencia a la corrosión y conductividad.

.Primavera:

Material: acero inoxidable SUS 304

Las características de las máquinas de ensayo y de los equipos de ensayo se describen en el anexo 3 del presente Reglamento.

.Vivienda:

Material: LCP blanco (polímero de cristal líquido) con un 30% de fibra de vidrio (GF), clasificado UL94 V-0 (retardante de llama).

.Concha:

Material: latón sin plomo (C6801) con chapa de níquel (Ni).

.Magnético:

Material: Neodimio Borón de hierro (NdFeB) grado N52 (alta resistencia magnética) con chapa de níquel.

2Especificaciones mecánicas

.Fuerza de resorte: 60 g ± 10 g a un curso de trabajo de 1,0 mm (fuerza de activación).

.Carga completa: 1,2 mm (distancia total de recorrido).

.Vida útil mecánica: al menos 50.000 ciclos (durabilidad).

.Mecanismo de activación: probablemente magnético (a través del imán NdFeB) con un sistema de émbolo y resorte.

Eléctrico:

Voltado: 12 V.

Corriente:3.0A.

Resistencia de contacto: 50mΩMax (PIN).

Pruebas:

Prueba de circuito abierto/cortocircuito al 100%.

Se trata de un producto que cumple las normas ROHS/REACH (sin sustancias peligrosas).

Prueba con sal: 48 horas (validación de la resistencia a la corrosión).

Descripción de la aplicación del producto (no se limita a lo siguiente):

1.Tabla de PCB de soldadura por enchufe;

2.Formar y encapsular cables después de soldarlos;

3.Puede añadirse un terminal de transferencia de dicho panel de PCB;

4- moldeo por inyección de moldes incrustables;

5Los cables se pueden unir directamente.

Parámetro del conector magnético redondo:

Dibujo técnico del conector magnético masculino redondo

Dibujo técnico del conector magnético femenino redondo

Diseño recomendado del PCB:

Tolerancia de diseño: ± 0,05 mm

Ventajas del conector magnético:

1) Experiencia de conexión de adsorción automática; fácil operación;

2) Utiliza una interfaz magnética para quitar el dispositivo más fácilmente.

3)Ciclo de vida alto: admite entre 50.000 y 300.000 tiempos de vida de reajuste;

4) Es fácil de diseño impermeable personalizado, la mujer puede lograr a prueba de polvo y impermeable (IP68);

5) Soporta una corriente alta (3A-20A), recarga más rápida;

6)Excelente grado de corrosión (48H-120H) para los ambientes más hostiles;

8)Forma personalizada para cumplir con la combinación de la forma del producto, mejorar el punto de venta del producto;

9)Posicionamiento de los imanes, uso de los imanes y estructura para proteger el doble circuito

la dirección ((Es orientado al usuario y fácil de usar)

10)Excelente interfaz de escalabilidad,Puede lograrse ((Power Signal Video Audio Jack Etc);

11)El tiempo de desarrollo es corto, el molde de bajo costo para la personalización;

12) Proporciona una transmisión fiable de señal de alta RF. Nuestro conector es USB 2.0

Aplicación de los productos de conectores magnéticos:

● Dispositivos portátiles(Reloj inteligente, auriculares AR/VR)

● Equipo médico(diagnóstico portátil)

● Internet de las Cosas industrial(sensores modulares, robótica)

● Productos electrónicos de consumo(ponentes de carga magnética) ect..

¿Por qué UPE debe ser su socio?

● ¿Qué es?Prototipos rápidos: 3-5 días para las muestras

● ¿Qué es?Eficacia en cuanto a costes: Precios MOQ competitivos

● ¿Qué es?Garantizar la calidad: Pruebas 100% automatizadas

● ¿Qué es?Producción de alta tecnologíacon ingeniería de precisión

● ¿Qué es?Control de calidad sistemáticopara un rendimiento constante

Cómo colocar el pedido de conector de cable magnético
* Identifique sus requisitos ((Tipo de conector, cantidad necesaria, requisitos personalizados, especificaciones técnicas)

*Negociar precios y condiciones (pueden aplicarse descuentos a granel).

* Confirmar los detalles del pedido (tipo de conector, cantidad, personalización).

* Realice el pago (a través de PayPal, transferencia bancaria u otros métodos seguros).

*Control de calidad y envío
*Rastrear el cargamento.

* Inspeccione el producto a su llegada para garantizar su calidad.

Plazo de pago:T/T, depósito del 50%, saldo del 50%

Método de pagoT / T, PayPal, OCBC

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
