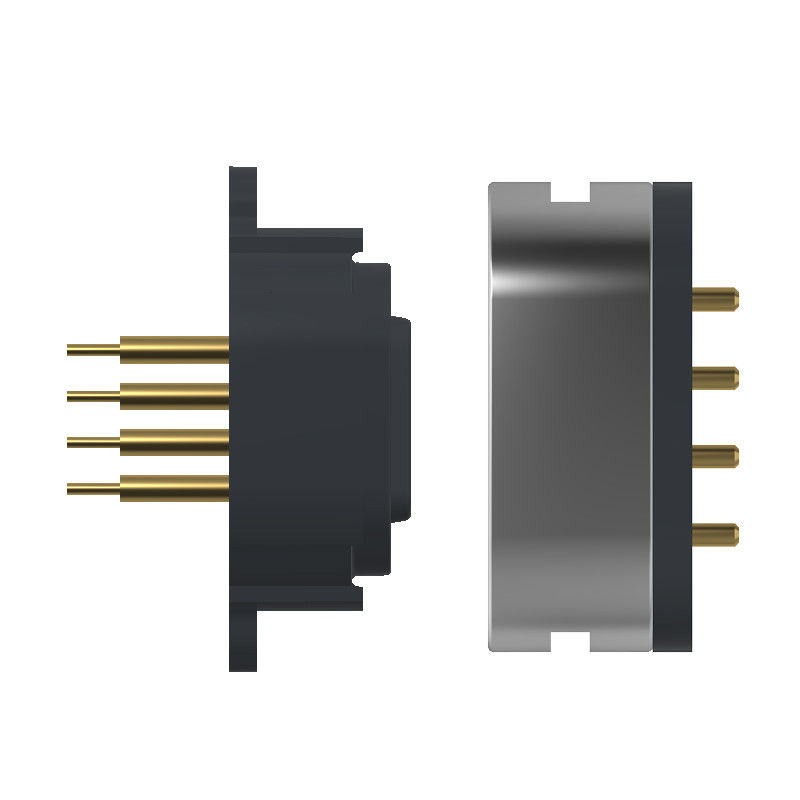

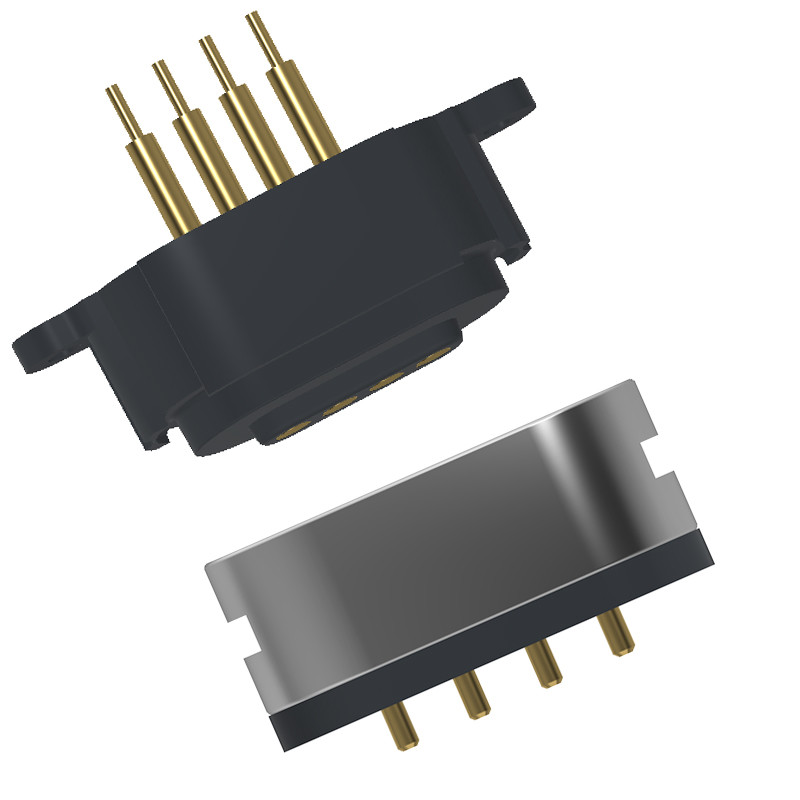

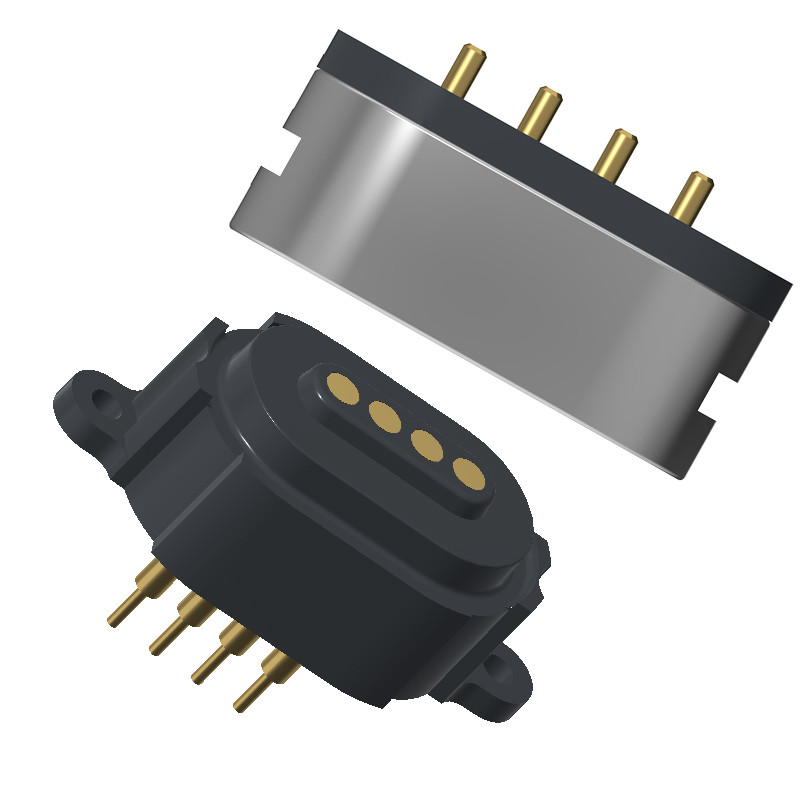

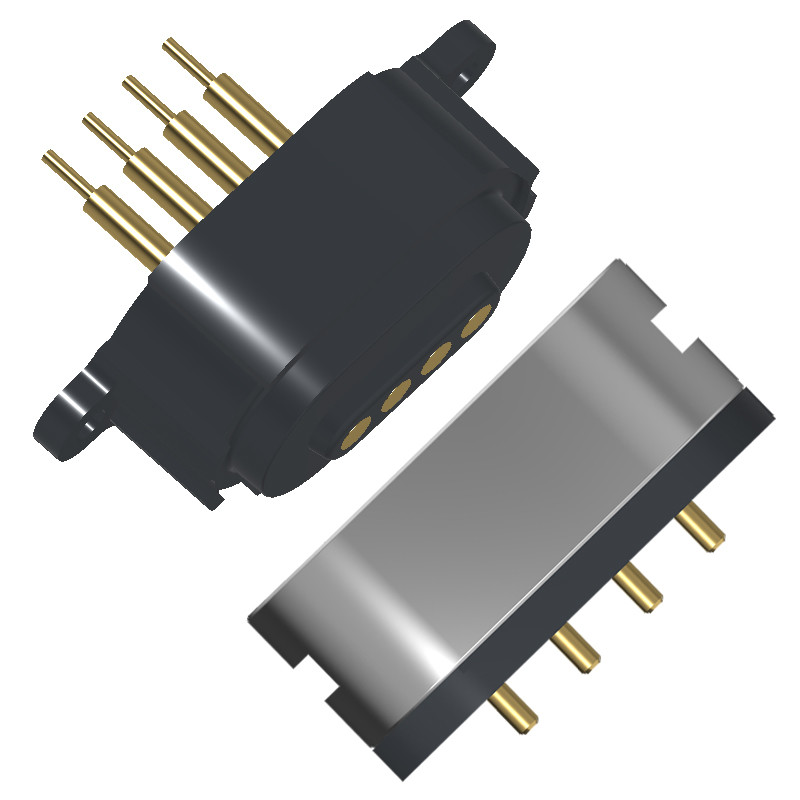

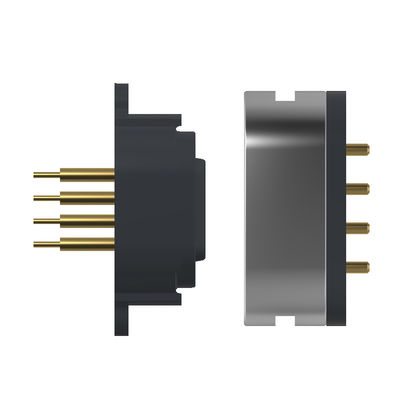

2.0mm Pitch 4pin DIP Conector de energía magnética masculino femenino con imán N52
Material y revestimiento conforme con las normas ROHS y REACH
Prueba de cortocircuito y circuito abierto al 100%
El material
Pogo Pin/piezas giratorias:Acero y acero refinado
Vivienda:B. El trabajola falta de Se aplicará el método de clasificación de los productos.
Imán: N52 NdFeB Revestimiento Ni Cu Ni
Mecánica:
Fuerza de contacto: 70 g ± 20 g, a 0,8 mm de la cigüeña de trabajo.
Prueba de vida: 10000 ciclos min.
Prueba de fuerza de adsorción:La adsorción de acoplamiento femenina es de 600 g ± 20%.
Eléctrico:
Voltado nominal: 12 V.
Corriente nominal:2.0 Un máximo
Resistencia de contacto del alfiler de resorte: 50 mΩ Max.
Desempeño medioambiental:
Temperatura de funcionamiento: -25°C a +80°C
Espray de sal: 24 horas
Parámetro de los conectores de cable magnético de 4 pines:
|
Nombre
|
Conector magnético 4 pines
|
|
El tipo
|
El DIP
|
|
El pin
|
4 pines o personalizado
|
|
El tono
|
3.0 mm
|
|
El color
|
Negro
|
|
Pogo pin/Partes giratorias
|
Las demás
|
|
Vivienda
|
HTTN negro
|
|
Magnético
|
N2O y N3O
|
|
Fuerza de resorte
|
80G ±20g, en el 0.8mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
10000 ciclos Min..
|
|
En la actualidad
|
2.0A. No
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Prueba de alta tensión
|
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
|
|
Prueba de salinidad
|
24 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Dibujo del conector magnético masculino de 4 pines
Dibujo del conector magnético femenino de 4 pines
El conector magnético masculino explotó
Conector magnético femenino vista explotada
Diseño recomendado del PCB:
Aplicación de los productos de conectores magnéticos:
1.dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética
2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual
3.Aviación, electrónica aeroespacial, comunicaciones militares
4.Equipo de navegación, ensayo y medición para automóviles
5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)
