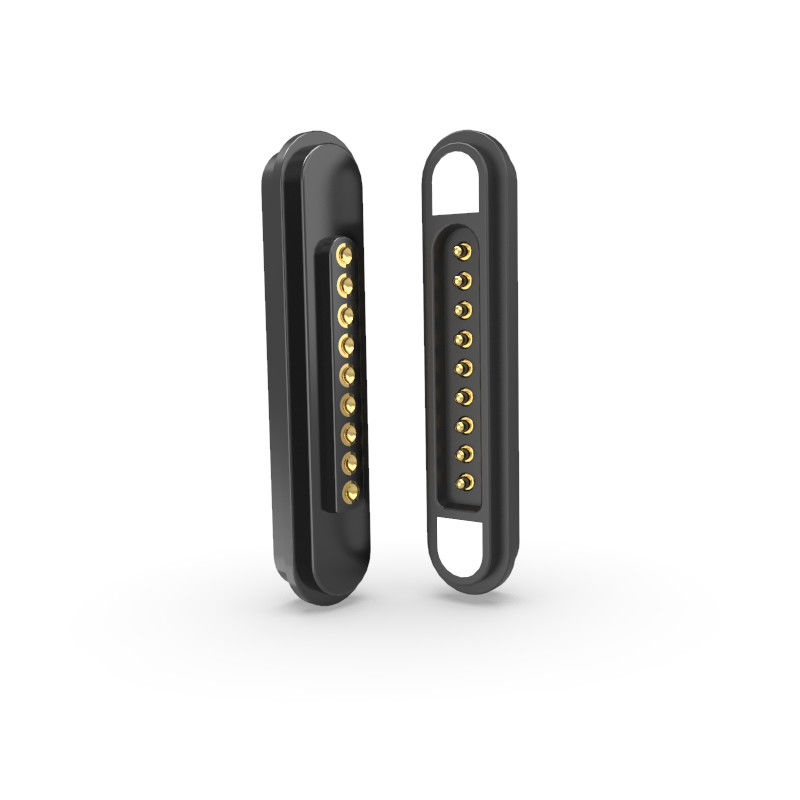

3A Conectores magnéticos macho y hembra Pogo conector magnético ángulo derecho

3A ángulo derecho 9 pin pogo conector magnético masculino y femenino para Tablet

Los conectores magnéticos de 9 pines utilizan 9 pines pogo con una carcasa de nylon de alta temperatura y imanes NdFeB para su fijación segura.

1. Materiales y recubrimiento

Las alfileres de Pogo

Material: latón (pulsador y barril)

Revestimiento: Oro (Au) sobre Níquel (Ni) → Asegura baja resistencia al contacto, resistencia a la corrosión y durabilidad.

Vivienda

Material: HTN (nylon de alta temperatura) + 30% de fibra de vidrio (GF) → Alta resistencia mecánica, resistencia al calor.

Color: Negro

Clasificación de inflamabilidad: UL94 V-0 → autoextinguible, adecuado para aplicaciones de alta seguridad.

Magnético

Tipo: NdFeB (borón de hierro de neodimio), grado N52 → fuerza magnética fuerte (grado más alto para uso comercial).

Revestimiento: Níquel (Ni) → Previene la corrosión del imán.

2Especificaciones eléctricas

Voltado de funcionamiento: 12 V CC

Corriente de funcionamiento: 5.0A → Adecuado para aplicaciones de potencia moderada (por ejemplo, ordenadores portátiles, dispositivos médicos).

Resistencia de contacto (PIN): ≤ 50mΩ (máximo) → Garantiza una transferencia de potencia eficiente con pérdidas mínimas.

Prueba de alta tensión:

AC/DC 1000V, 0,5mA, 3 segundos → Valida el aislamiento y la resistencia dieléctrica.

3. Características clave

Cumplimiento: ROHS y REACH → Libre de sustancias peligrosas (plomo, mercurio, etc.).

Fuerza magnética: ≥ 450 g → fuerte agarre para conexiones seguras.

Diseño de seguridad: Protección contra cortocircuito → Previene daños por contacto accidental.

4Aplicaciones potenciales

Electrónica de consumo: cargadores magnéticos para computadoras portátiles, tabletas o dispositivos portátiles.

Dispositivos médicos/industriales: conexiones de alimentación seguras y desmontables.

Automotriz/Aeroespacial: Conectores de alta fiabilidad en ambientes adversos.

5Ventajas

✔ Durabilidad: La carcasa de latón dorado + HTN es resistente al desgaste y al calor.

✔ Capacidad de corriente alta: 5A se adapta al manejo de dispositivos que consumen mucha energía.

✔ Certificado de seguridad: calificación de inflamabilidad UL94 V-0 y prueba de alto voltaje.

✔ Magnetismo fuerte: Los imanes de grado N52 aseguran una unión estable.

Parámetro de los conectores magnéticos de 9 pines:

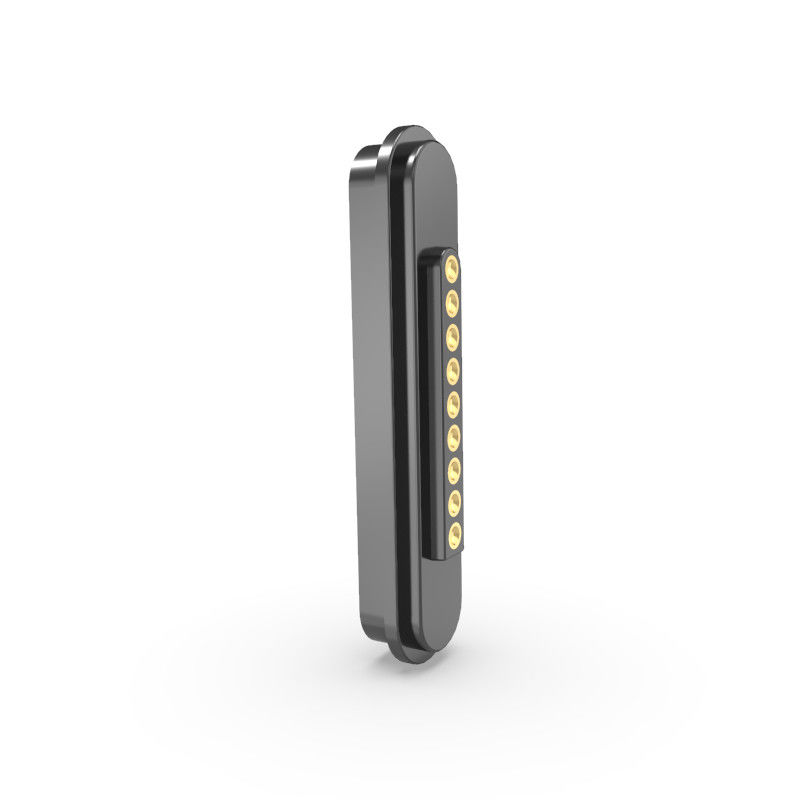

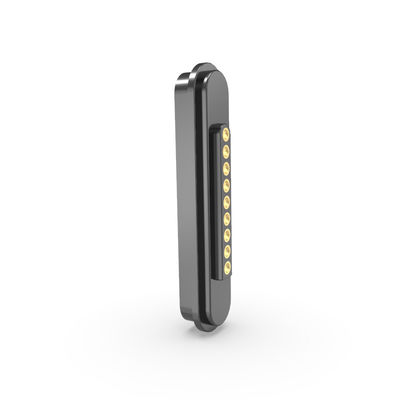

Conectores magnéticos masculinos de 9 pines:

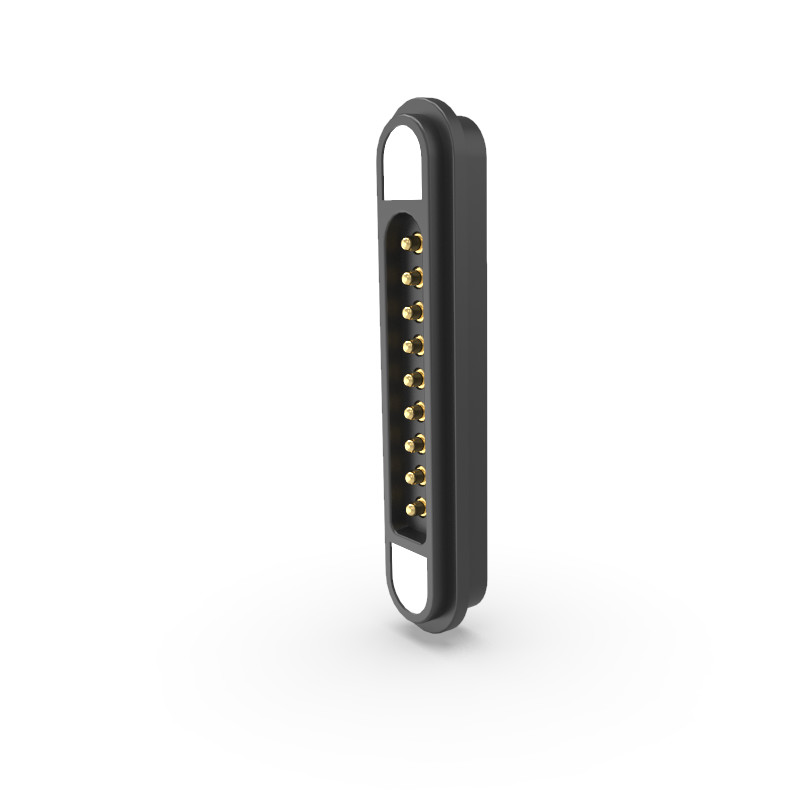

Conectores magnéticos femeninos de 9 pines:

Diseño recomendado del PCB:

Tolerancia de diseño: ± 0,05 mm

Ventajas competitivas de la empresa UPE:

1Producción de alta tecnología
Utiliza técnicas de fabricación avanzadas para una calidad superior del producto.

2Sistema de gestión sistemático
Los procesos racionalizados garantizan la eficiencia y la coherencia en la producción.

3. Certificación ISO 9001
Demuestra su compromiso con las normas internacionales de gestión de la calidad.

4- Cumplimiento de la Directiva RoHS
Todos los productos cumplen con las regulaciones de restricción de sustancias peligrosas (RoHS), lo que garantiza los estándares ambientales y de seguridad.

5.Tiempo de desarrollo corto
Ciclos de producción y creación de prototipos más rápidos, lo que permite una entrega más rápida al mercado.

6Precios competitivos y calidad estable
Soluciones rentables sin comprometer la fiabilidad.

¿Por qué elegir UPE?

1Soluciones a medida para cada necesidad

Personalización de expertos: Nuestro equipo de ingenieros diseña conectores específicos para su aplicación, ya sea para productos médicos, automotrices o electrónicos de consumo.

Colaboración de extremo a extremo: desde el concepto hasta la producción, nos adaptamos a sus requisitos técnicos y estéticos.

2. Prototipos rápidos ️ Tiempo de comercialización más rápido

Velocidad líder en la industria:

Muestras estándar: 2-3 días.

Diseños personalizados: 7 días hábiles.

Proyectos dependientes del moho: 12 días.

3.Garantizar la calidad sin concesiones

Control basado en el proceso: cada paso, desde la selección del material hasta la inspección final, se ajusta a estrictas normas inspiradas en la norma ISO.

Objetivo cero defectos: pruebas rigurosas garantizan el cumplimiento del 100% del rendimiento y la durabilidad.

4Materiales de primera calidad y fabricación de precisión

Componentes importados: partes críticas (por ejemplo, ejes de agujas) para uso:

Tornos suizos para una precisión de micrones.

Materiales importados estampados en frío para una conductividad superior y una longevidad.

5Pruebas certificadas y fiabilidad

Equipo de laboratorio de alta precisión: Valida el rendimiento eléctrico, mecánico y ambiental (por ejemplo, pruebas de 50.000 ciclos, resistencia a los aerosols).

6Eficiencia de costes sin compromiso

Producción Lean: Los flujos de trabajo optimizados reducen el desperdicio y reducen los costos sin sacrificar la calidad.

Precios transparentes: Tarifas competitivas para los pedidos a granel y las asociaciones a largo plazo.

7. Cumplimiento con conciencia ecológica

Normas mundiales: ROHS, libre de halógenos y conforme con REACH ¢ seguro para industrias sensibles (médica, cuidado de niños).

Método de pagoT / T, PayPal, OCBC

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables

Embalaje y transporte marítimo

Disponible la personalización ️ Contacta con nosotros para obtener soluciones a medida!

Nuestro correo electrónico es:En el caso de las empresas de la Unión Europea,
