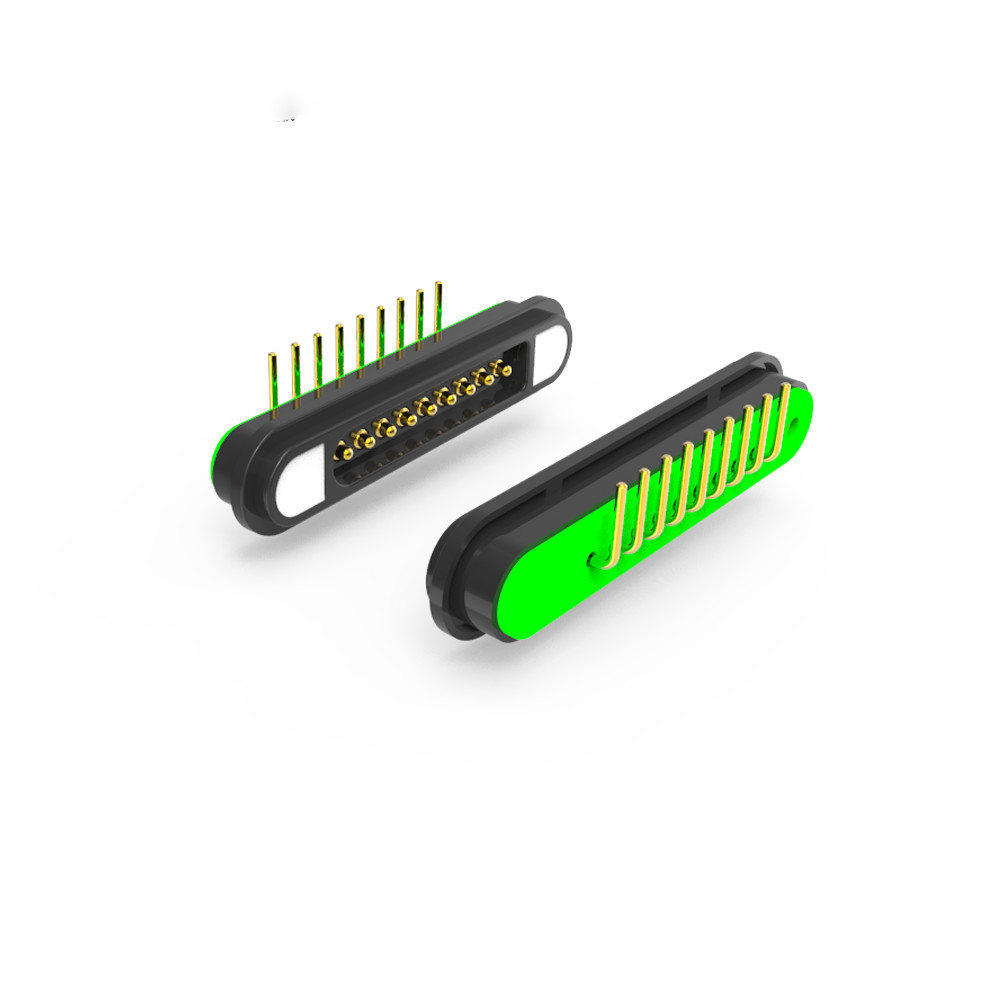

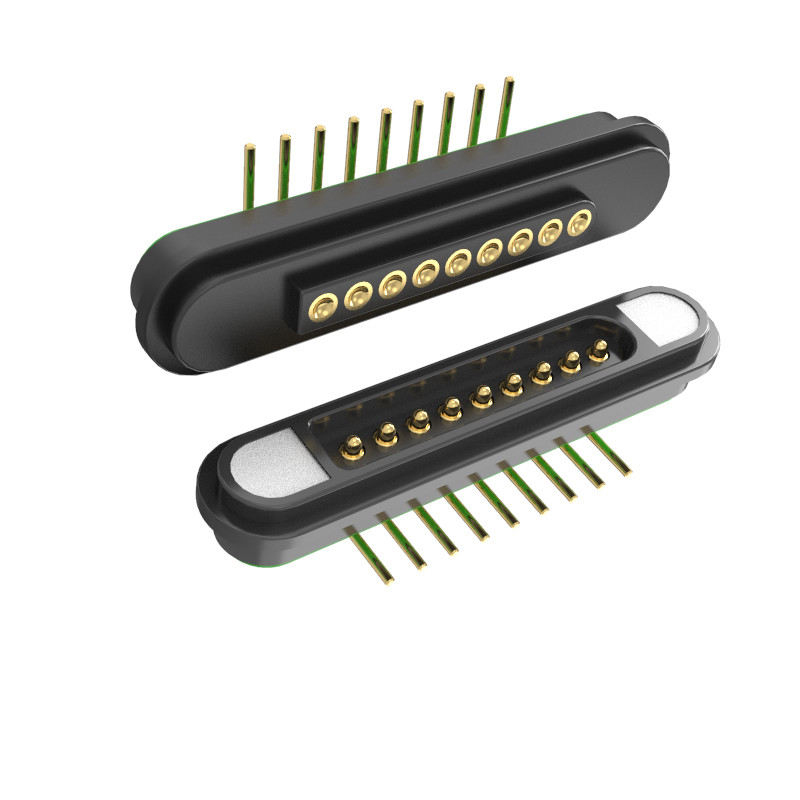

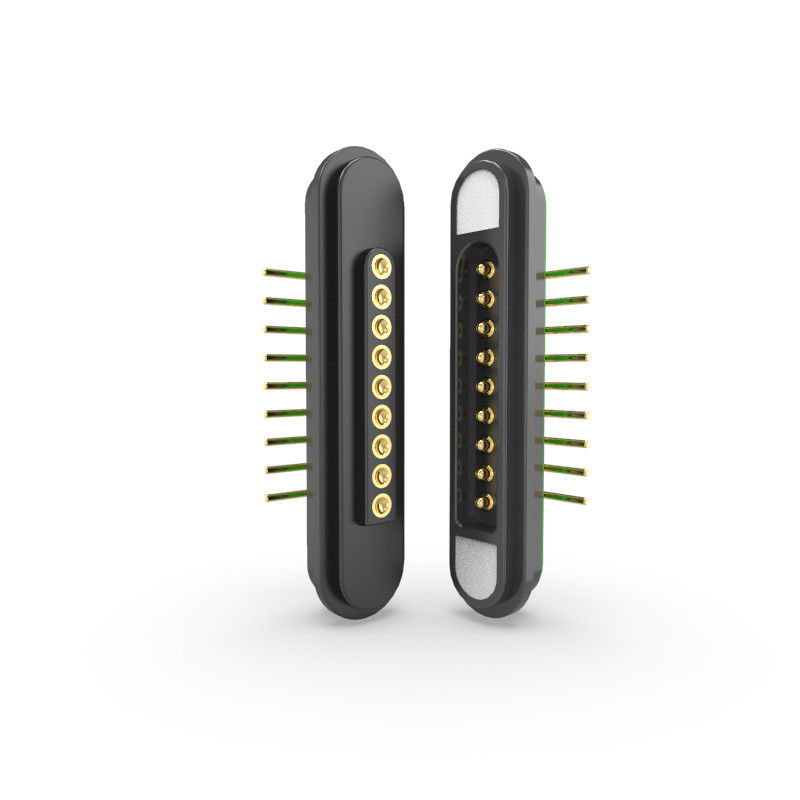

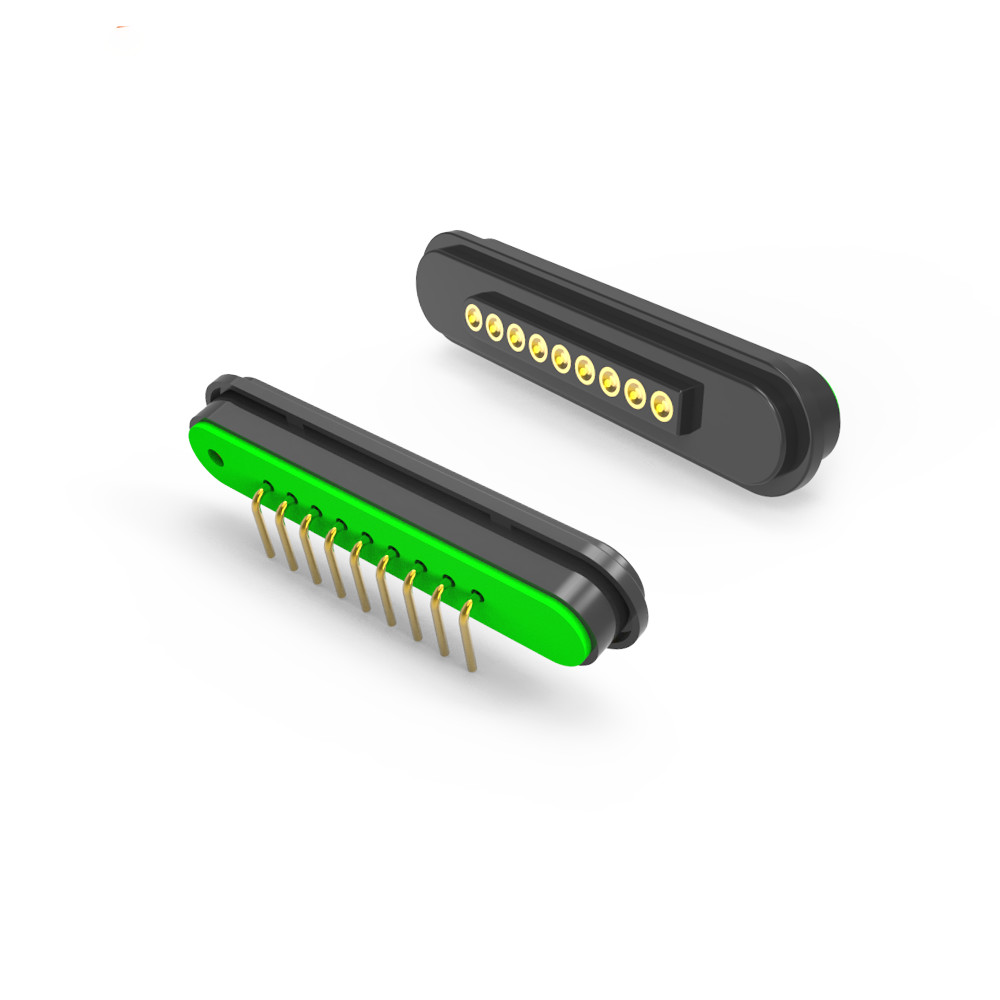

9 conectores magnéticos de pines 5A conector magnético de PCB negro hombre y mujer

Conector magnético de PCB de 9 pines 5A Terminal de carga de energía magnética masculino y femenino,UPE es una empresa de soluciones de conectores magnéticos de alta corriente.

Características clave

Diseño de 9 pines: admite la transmisión de energía + datos o aplicaciones de circuitos múltiples.

Corriente de alta potencia: 5A por pin (ajustable para exigencias más altas).

El material:

Pinos: latón dorado (Au/Ni) para una baja resistencia (≤50mΩ) y resistencia a la oxidación.

En el caso de los vehículos de la categoría M1 y N1, el valor de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los

Imán: NdFeB N52 con recubrimiento de Ni (> 450 g de fuerza magnética).

Rendimiento fiable:

50,000+ ciclos de apareamiento.

Protección contra cortocircuito y polaridad inversa (personalizable).

Conformidad: conforme con el Reglamento ROHS/REACH.

Especificaciones eléctricas

Voltagem: 12V (se puede personalizar hasta 24V).

Corriente: 5 A por pin (total 45 A para todos los pines).

Prueba de alta tensión: 1000 V CA/CC, 0,5 mA, 3 segundos.

¿Por qué elegir nuestro producto de conector magnético de 9 pines?

✔ Diseño modular: personalizar los diseños de los pines (por ejemplo, 5 pines de potencia + 4 de datos).

✔ Durabilidad: Resiste el rociado de sal (48H), las altas temperaturas y el apareamiento repetido.

✔ Seguridad: aislamiento de 1000 V probado y cortocircuito protegido.

Parámetro de los conectores magnéticos de 9 pines:

Conectores magnéticos masculinos de 9 pines:

Conectores magnéticos femeninos de 9 pines:

Diseño recomendado del PCB:

Tolerancia de diseño: ± 0,05 mm

Aplicaciones de conectores magnéticos

Nuestras soluciones garantizan conexiones seguras, eficientes y duraderas para una amplia gama de aplicaciones:

1.Electrónica y integración de PCB(por ejemplo:Conexiones de placa de PCB /Las cámaras digitales/Impresoras y cartuchos)

2.Industria y automóviles(Vehículos eléctricosLos sensores de las manijas de golfEquipo telefónico)

3.Dispositivos médicos y de seguridad críticos(Desfibriladores cardíacos ️ Conexiones a prueba de fallos para equipos médicos de salvamento/

Diagnóstico médico (transferencia de señal/potencia esterilizable y fiable)

4.Dispositivos inteligentes y de consumo

.Los equipos portátiles/tablet/PC se cargan rápidamente con protección contra cortocircuito.

.Iluminación LED Luminarias planas, linternas y accesorios modulares.

.Bancos de alimentación ️ terminales de carga sin chispas y de alta eficiencia.

5.Aplicaciones para el hogar e IoT

.Aplicaciones domésticas pequeñas ️ Purificadores de aire, espejos inteligentes y aparatos de cocina.

.Productos de transmisión de señales Equipos de audio/vídeo, sensores y módulos de IoT.

Ventajas competitivas de la empresa UPE:

1Producción de alta tecnología
Utiliza técnicas de fabricación avanzadas para una calidad superior del producto.

2Sistema de gestión sistemático
Los procesos racionalizados garantizan la eficiencia y la coherencia en la producción.

3. Certificación ISO 9001
Demuestra su compromiso con las normas internacionales de gestión de la calidad.

4- Cumplimiento de la Directiva RoHS
Todos los productos cumplen con las regulaciones de restricción de sustancias peligrosas (RoHS), lo que garantiza los estándares ambientales y de seguridad.

5.Tiempo de desarrollo corto
Ciclos de producción y creación de prototipos más rápidos, lo que permite una entrega más rápida al mercado.

6Precios competitivos y calidad estable
Soluciones rentables sin comprometer la fiabilidad.

¿Por qué elegir UPE?

.Expertos en personalización:Diseñamos conectores magnéticos y otras soluciones adaptadas a sus necesidades.

.Apoyo de extremo a extremoDesde el concepto hasta la producción, proporcionamos servicios integrales de I + D y fabricación.

.Aplicaciones diversas:Nuestros conectores están optimizados para la durabilidad, eficiencia y conectividad sin fisuras en todas las industrias.

.Socio de UPE para soluciones de conectores magnéticos de vanguardia que combinan precisión, rendimiento y flexibilidad

Método de pagoT / T, PayPal, OCBC

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables

Embalaje y transporte marítimo

Disponible la personalización ️ Contacta con nosotros para obtener soluciones a medida!

Nuestro correo electrónico es:En el caso de las empresas de la Unión Europea,
