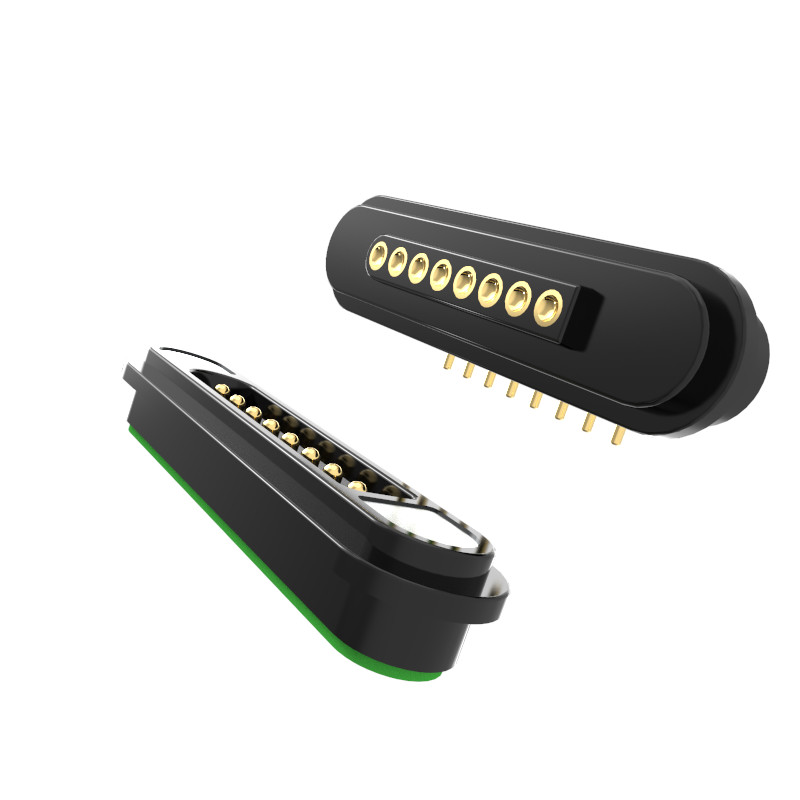

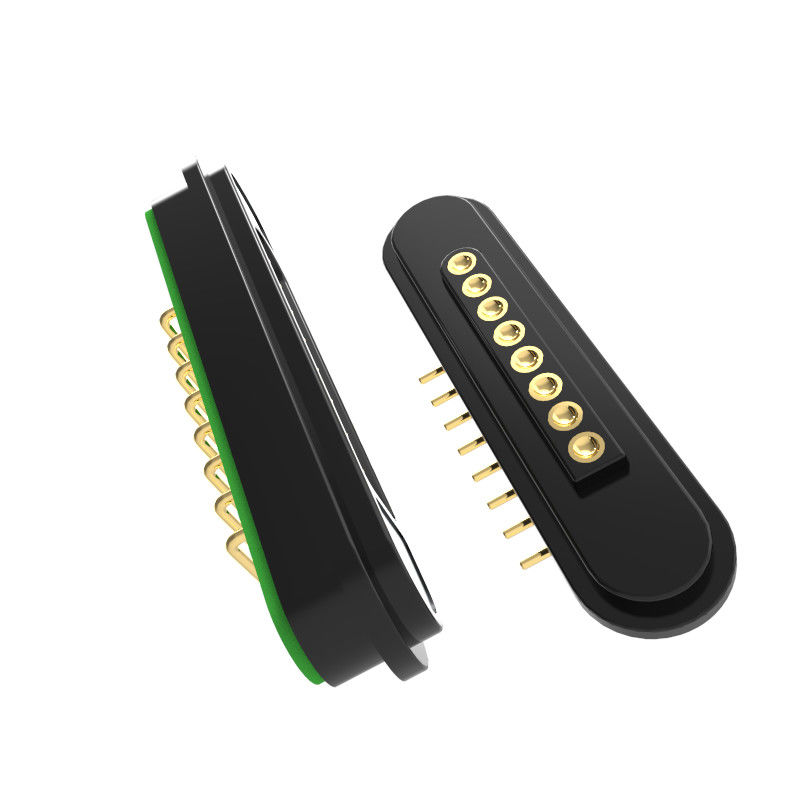

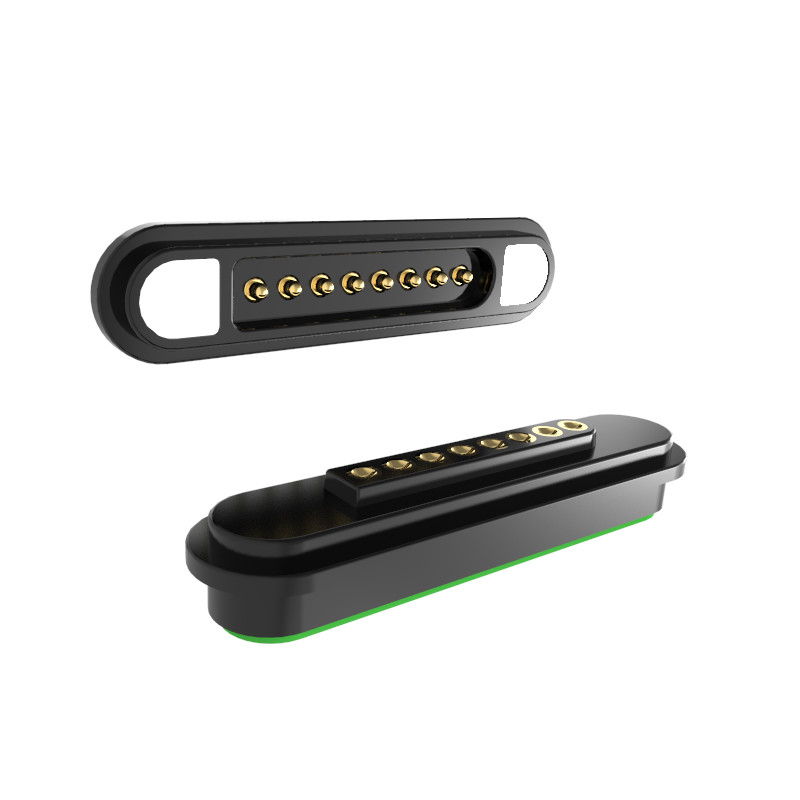

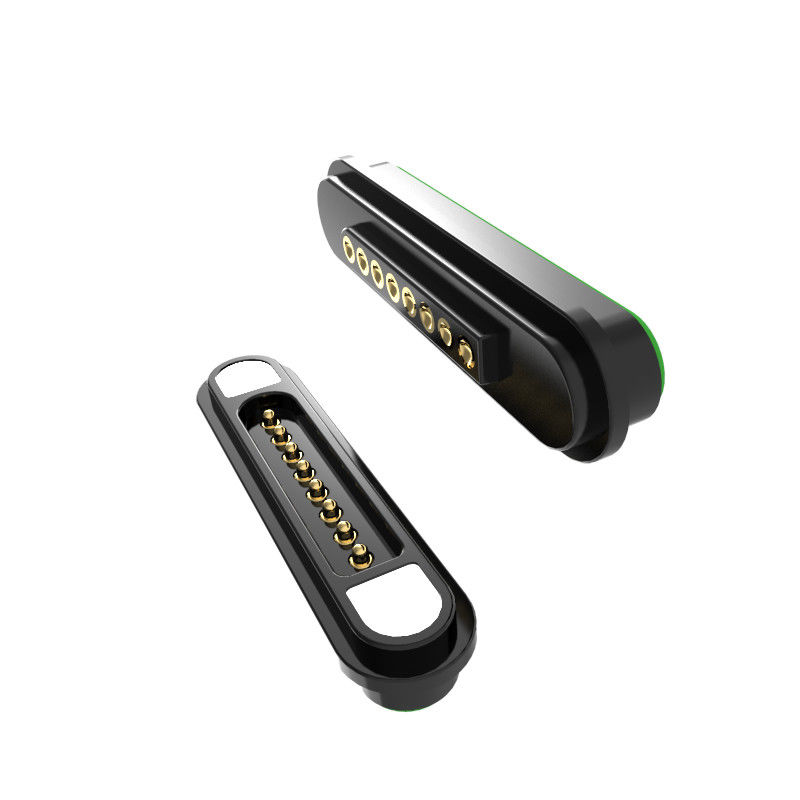

Conectores magnéticos de ángulo recto 8 pines Conector cargado con resorte Hombre Hembra

Ángulo recto 8pin masculino femenino pin de pogo magnético cargando conector cargado de resorte, el pin femenino es cóncavo.

1Materiales y construcción

Aguja metálica (pín de contacto)

Latón dorado (para la resistencia a la corrosión y la conductividad).

Casas de plástico:

HTN (Nilón de alta temperatura) + 30% de relleno.

Calificación UL94 V-0 (retardante de llama, autoextinguible).

Color negro, capaz de soportar altas temperaturas.

Magnético:

Imán permanente de neodimio y boro de hierro (NdFeB) (alta resistencia magnética).

Revestimiento opcional de resina epoxi para la resistencia a la corrosión (pasó la prueba de rociado de sal de 48 horas).

2Propiedades mecánicas

Fuerza de resorte:80 g ± 20 g a una altura de trabajo de 1,0 (garantiza una presión de contacto estable).

Duración de servicio:≥ 50.000 ciclos de apareamiento

Fuerza de atracción magnética:≥ 450 g entrepiezas masculinas y femeninas (apogamiento fuerte para un atraque seguro).

3. Propiedades eléctricas

Válvula de tensión nominal:12 V. Es muy fuerte.

ContinuidadTrabajoCorriente:5.0A.

Resistencia de contacto (Pin):≤ 50 mΩ (baja impedancia para una transferencia de potencia eficiente).

Prueba de alta tensión:

AC 1000V, 0,5 mA, 3 segundos

DC 1000V, 0,5 mA, 3 segundos

Seguridad y conformidad

Diseño anti-cortocircuito:Previene los cortos eléctricos accidentales.

Marcado de polaridad y dirección:Identificación clara para el apareamiento correcto.

Normas medioambientales:

Conforme con las normas ROHS y REACH(sin plomo y sin sustancias peligrosas)

Explicación de la aplicación del producto (sin limitarse a lo siguiente):

1. La placa de PCB se puede soldar con un enchufe;

2. moldeo y moldeo por inyección;

Parámetro de los conectores magnéticos de 8 pines:

Conectores magnéticos masculinos de 8 pines:

Conectores magnéticos femeninos de 8 pines:

Diseño recomendado del PCB:

Tolerancia de diseño: ± 0,05 mm

Ventajas competitivas de la empresa UPE:

1Producción de alta tecnología
Utiliza técnicas de fabricación avanzadas para una calidad superior del producto.

2Sistema de gestión sistemático
Los procesos racionalizados garantizan la eficiencia y la coherencia en la producción.

3. Certificación ISO 9001
Demuestra su compromiso con las normas internacionales de gestión de la calidad.

4- Cumplimiento de la Directiva RoHS
Todos los productos cumplen con las regulaciones de restricción de sustancias peligrosas (RoHS), lo que garantiza los estándares ambientales y de seguridad.

5.Tiempo de desarrollo corto
Ciclos de producción y creación de prototipos más rápidos, lo que permite una entrega más rápida al mercado.

6Precios competitivos y calidad estable
Soluciones rentables sin comprometer la fiabilidad.

¿Por qué los clientes eligen a nosotros?

1Servicio de personalización profesional

2Capacidad de producción rápida de muestras

3- Estricto sistema de control de calidad

4Procesamiento con componentes importados

5Equipo de ensayo de alta precisión

6Procedimientos razonables de control de costes

7Normas medioambientales de los productos

Aplicación de conectores magnéticos:

Método de pagoT / T, PayPal, OCBC

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables

Embalaje y transporte marítimo

Cualquier pregunta, por favor envíe aEn el caso de las empresas de la Unión Europea,
