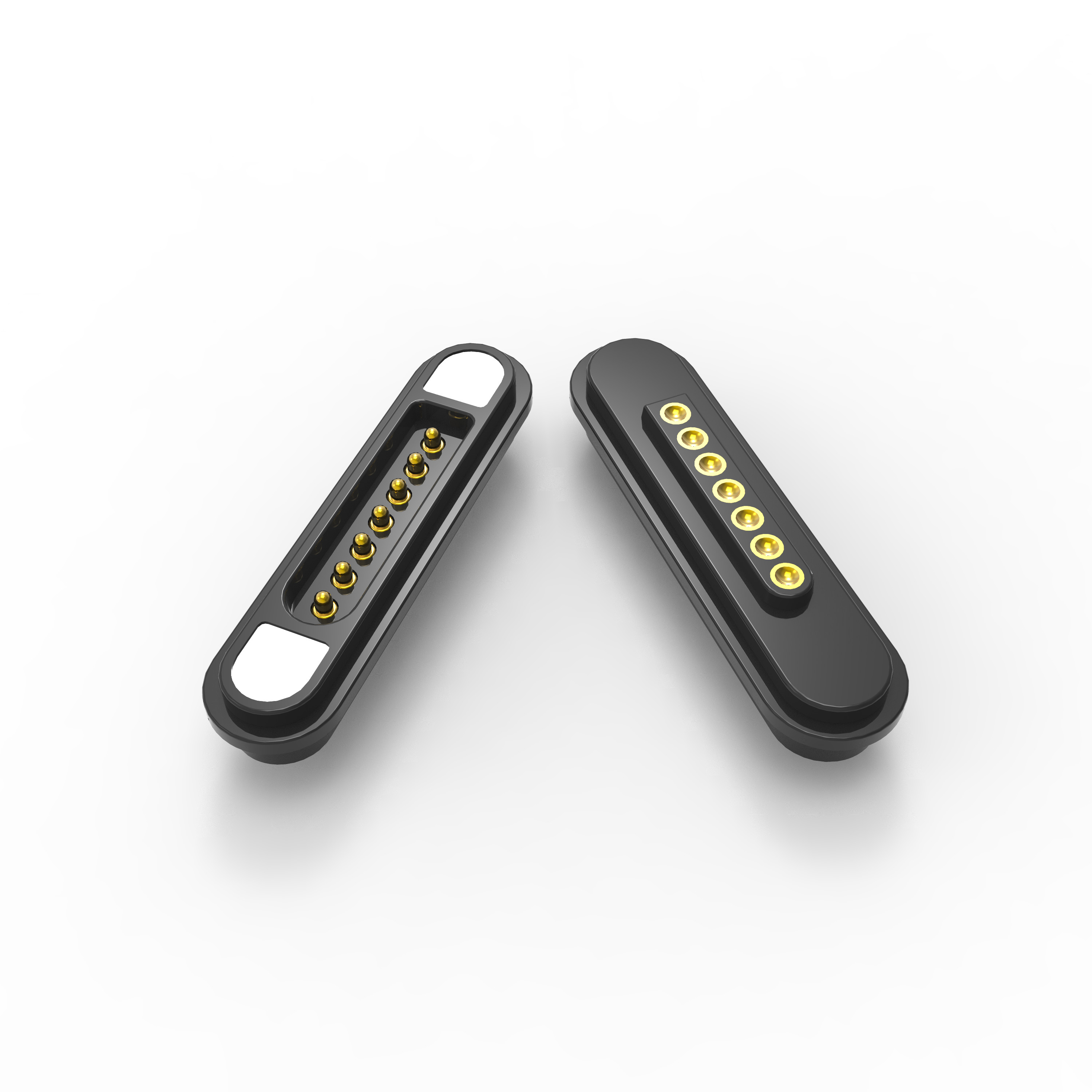

Alta duración de prueba 7pin DIP pogo pin conector de energía magnética masculino femenino
Requisitos y especificaciones clave
Alta duración de prueba (durabilidad)
Vida útil del ciclo objetivo:50,000 ¢100,000 + inserciones.
Los Pogo Pins:Contactos de alta velocidad, con carga de resorte, recubiertos de oro
Materiales para la fabricación: El bronce,Los materiales utilizados para la fabricación de las partículas de cobre de berilio (BeCu) o de bronce de fósforo de alto grado.
Conector de energía magnética
Tipo de imán:Neodimio (grado N35 N52) para una fuerte retención.
Auto-alineación:Diseño de polaridad/anti-reverso incorporado.
Clasificación actual:3 5A por pin (para suministro de energía).
Producto anticortocircuitoel diseño de la estructura;
Explicación de la aplicación del producto (sin limitarse a lo siguiente):
1. La placa de PCB se puede soldar con un enchufe;
2Después de la soldadura, el tablero puede ser moldeado y revestido;
3La placa de PCB se puede conectar con un terminal;
4. El molde puede ser moldeado y moldeado por inyección;
5El cable puede ser soldado directamente.
Parámetro de los conectores magnéticos de 7 pines:
|
Nombre
|
Conectores magnéticos de 7 pines
|
|
El pin
|
7 pines o personalizado
|
|
El tono
|
2.20 mm
|
|
El tipo
|
El DIP
|
|
El alfiler de Pogo
|
Las demás
|
|
Vivienda
|
En el caso de los productos de las categorías IIa y IIIa, el valor de las categorías IIa y IIIa debe ser igual o superior al valor de las categorías IIa y IIIa.
|
|
Magnético
|
Bor de hierro de neodimio
|
|
Calidad magnética
|
N52 ((Como requisito)
|
|
Fuerza magnética
|
450 g
|
|
Fuerza de resorte
|
80G ±20g, en1.0mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
50El ciclo de 00 min..
|
|
En la actualidad
|
3A. No
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
H.Prueba de tensión igh
|
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
|
|
Prueba de salinidad
|
48 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|

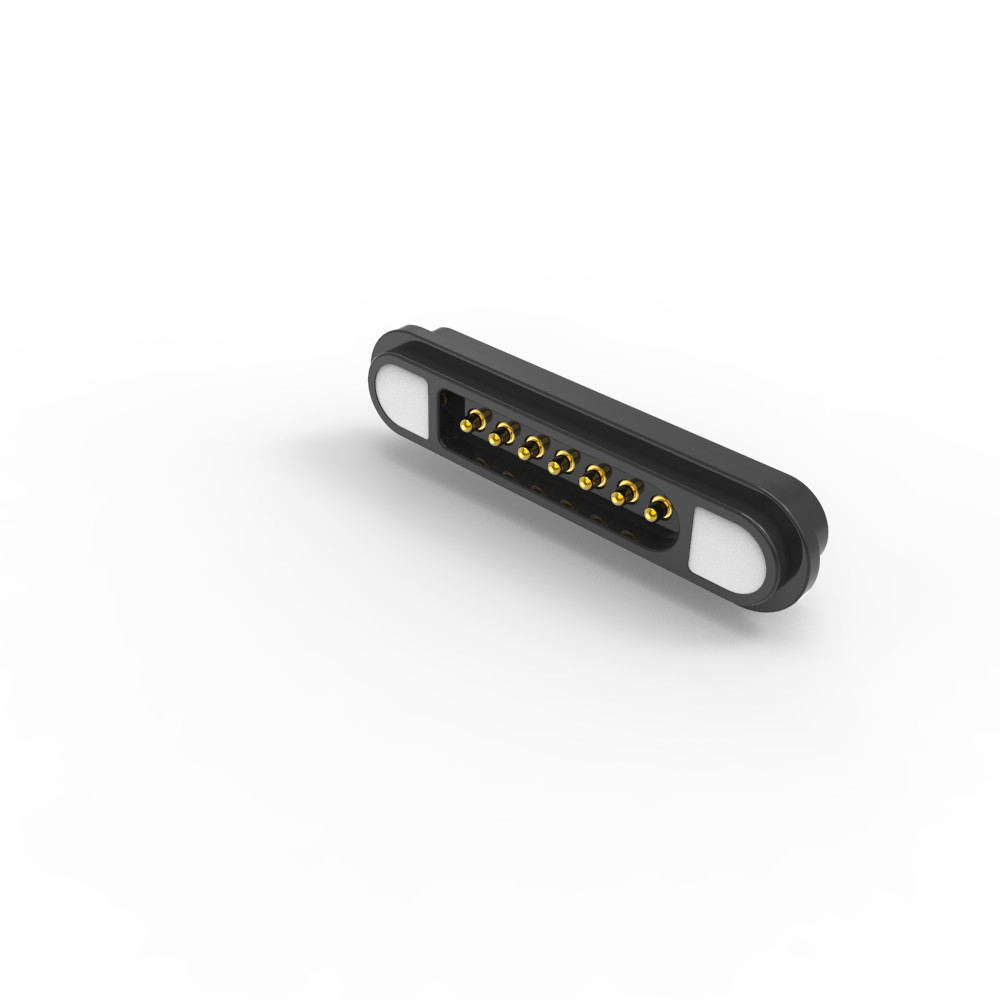

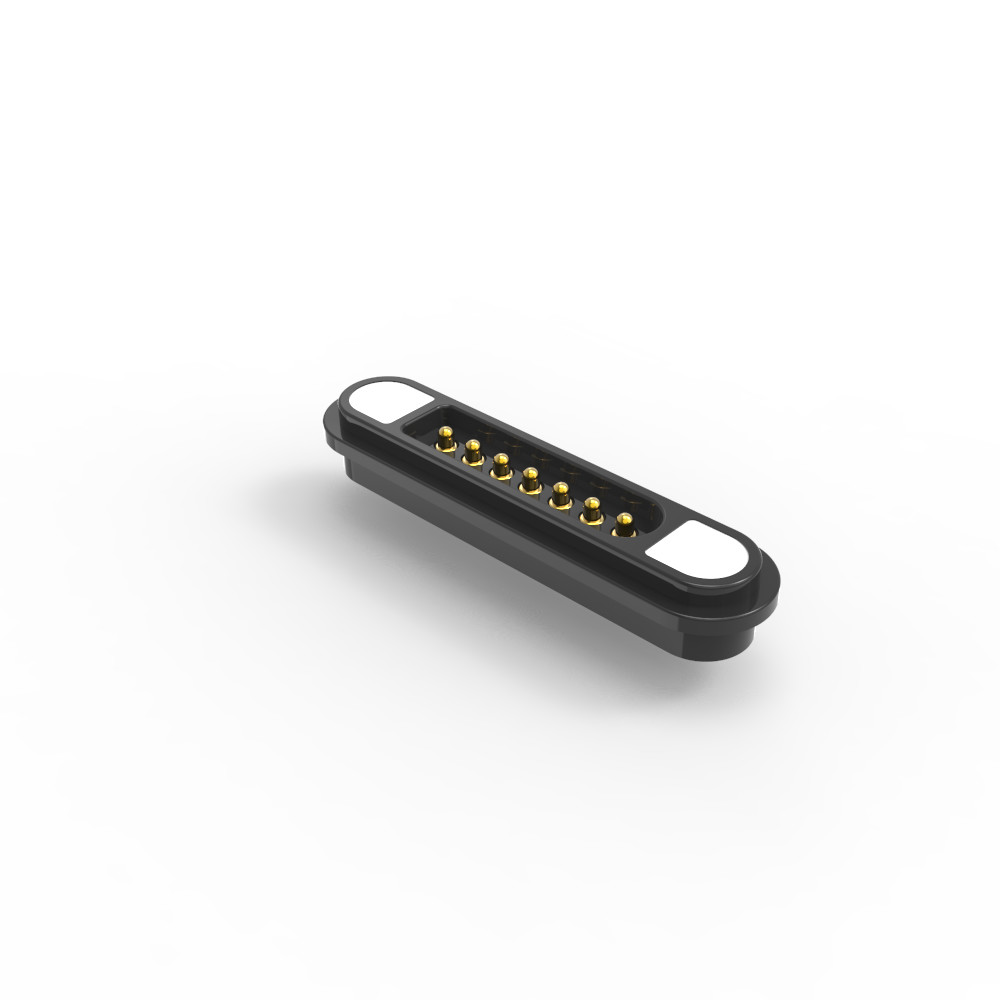

Conectores magnéticos masculinos de 7 pines:

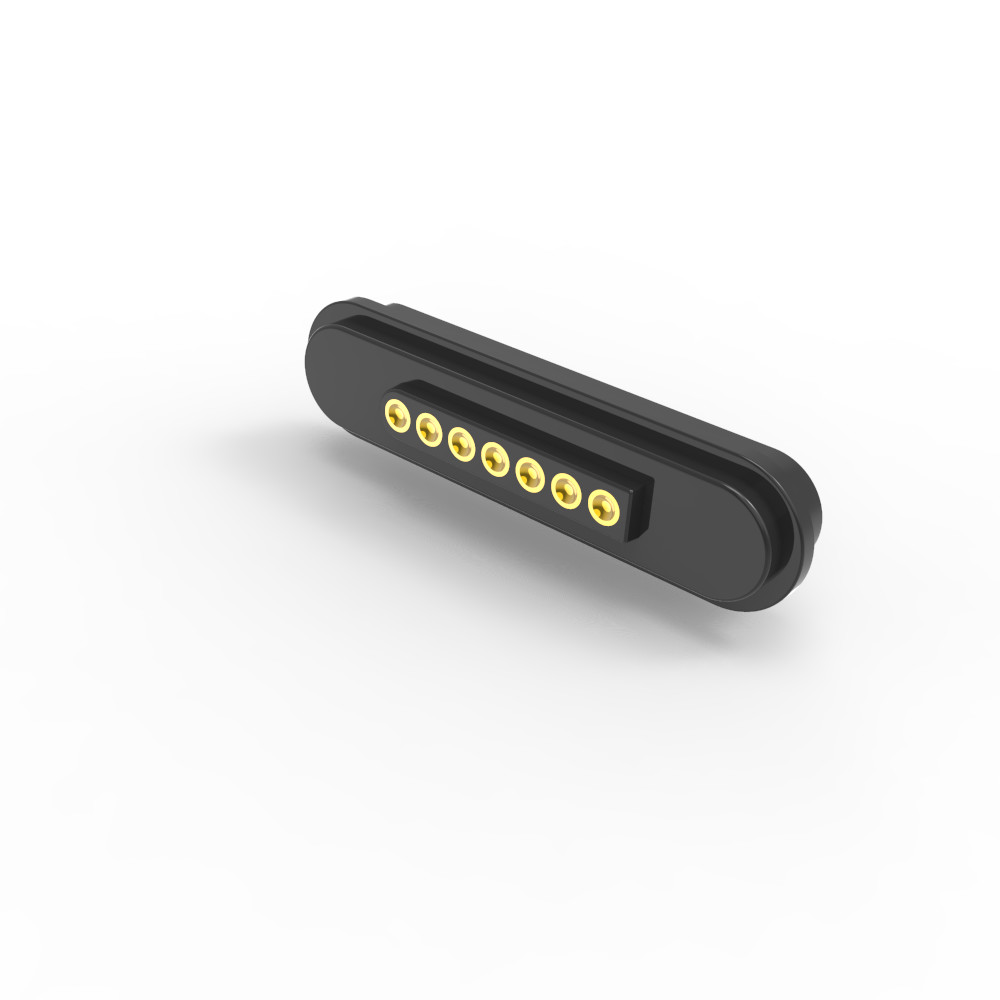

Conectores magnéticos femeninos de 7 pines:
Diseño recomendado del PCB:
Tolerancia de diseño: ± 0,05 mm
Ventajas competitivas de la empresa UPE:
1Producción de alta tecnología
Utiliza técnicas de fabricación avanzadas para una calidad superior del producto.
2Sistema de gestión sistemático
Los procesos racionalizados garantizan la eficiencia y la coherencia en la producción.
3. Certificación ISO 9001
Demuestra su compromiso con las normas internacionales de gestión de la calidad.
4- Cumplimiento de la Directiva RoHS
Todos los productos cumplen con las regulaciones de restricción de sustancias peligrosas (RoHS), lo que garantiza los estándares ambientales y de seguridad.
5.Tiempo de desarrollo corto
Ciclos de producción y creación de prototipos más rápidos, lo que permite una entrega más rápida al mercado.
6Precios competitivos y calidad estable
Soluciones rentables sin comprometer la fiabilidad.
¿Por qué los clientes eligen a nosotros?
1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
7Normas medioambientales de los productos
Aplicación de conectores magnéticos:
Podemos proporcionar el servicio de diseño
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
Embalaje y transporte marítimo
