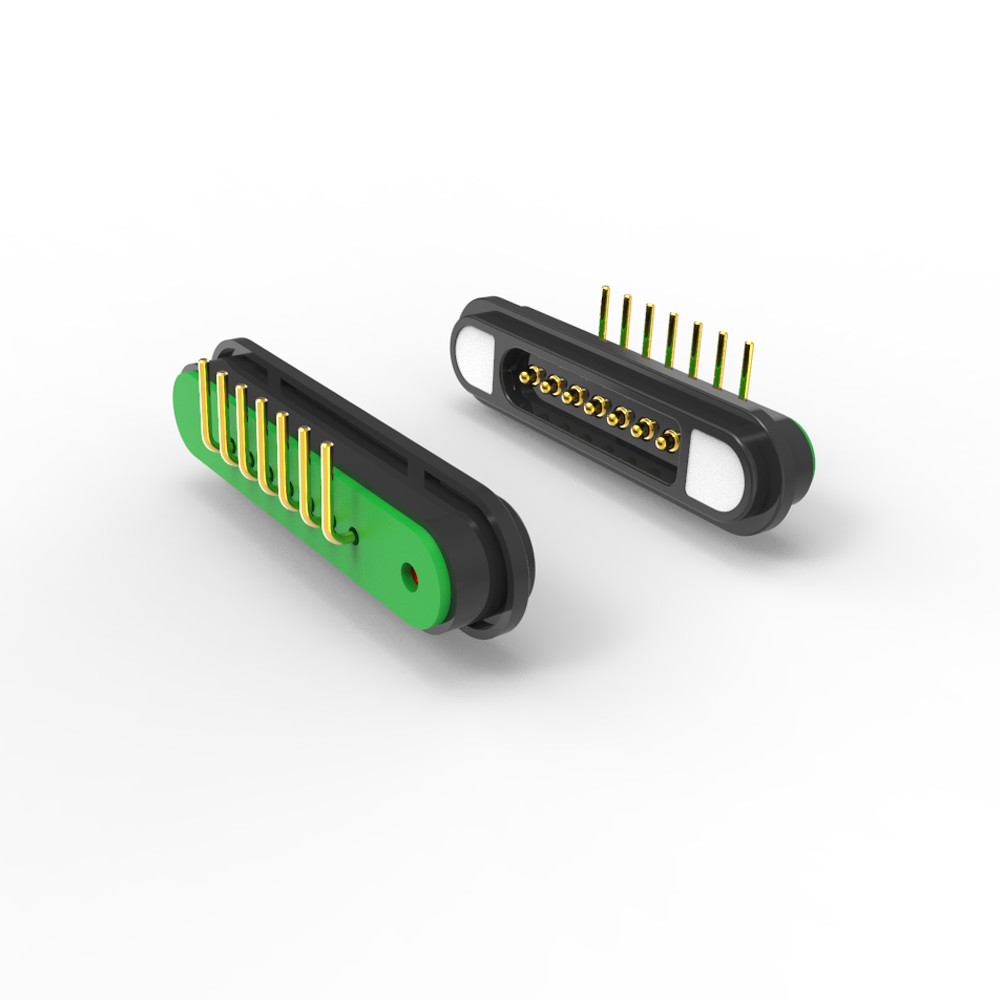

Conector magnético de 7 pines de plástico HTN de flexión de resorte con conector de pines de pogo con PCB
El conector magnético de ángulo recto es una solución de interconexión especializada diseñada para aplicaciones que requieren conexiones confiables y de alto ciclo con alineación magnética.
Características clave:
1Configuración de 7 pines
Proporciona múltiples vías conductoras para energía, datos o transmisión de señales.
Común en la carga, transferencia de datos o conexiones electrónicas modulares.
2- Pinos de Pogo con muelles.
Asegura una presión de contacto constante y compensa las desalineaciones menores.
Mejora la durabilidad (generalmente calificada para miles de ciclos de inserción).
3- El acoplamiento magnético.
Utiliza imanes incrustados para una conexión rápida y segura.
Autoajuste para mayor comodidad del usuario.
4.HTN Casas de plástico
El nylon de alta temperatura (HTN) ofrece una excelente resistencia mecánica, resistencia al calor y durabilidad.
Ligero pero robusto, adecuado para electrónica industrial o de consumo.
5.Diseño de flexión (flexible/ajustable)
Puede permitir flexibilidad angular o alivio de la tensión para evitar daños en el cable.
Útil en dispositivos portátiles, articulaciones giratorias o aplicaciones de espacio reducido.
Aplicaciones típicas:
Electrónica modular (drones, robótica, módulos desmontables).
Dispositivos médicos (sensores portátiles, equipos de desconexión rápida).
Dispositivos de consumo (cables de carga magnéticos, muelles de relojes inteligentes).
Equipo industrial (conectores resistentes al agua/duraderos para ambientes adversos) ect.
Ventajas:
✔ Conexión confiable ️ Los alfileres mantienen el contacto incluso bajo vibración.
✔ Fácil de usar ️ El dispositivo magnético simplifica el apareamiento a ciegas.
✔ Ahorro de espacio ️ Diseño compacto de 7 pines que se ajusta a pequeños factores de forma.
✔ Durable HTN resiste el desgaste, el calor y los productos químicos
La fuerza de atracción magnética entre las interfaces de acoplamiento masculinas y femeninas del conector magnético de ángulo recto de 7 pines es > 450 g,que es crítico para conexiones estables en aplicaciones de alta vibración o portátilesEl conector magnético masculino femenino utiliza imanes de neodimio de grado N52, N52 es el grado más alto de imanes de neodimio disponibles comercialmente, es permanente de alto rendimiento.
Parámetro de los conectores magnéticos de 7 pines:
|
Nombre
|
Conectores magnéticos de 7 pines
|
|
El pin
|
7 pines o personalizado
|
|
El tono
|
2.20 mm
|
|
El tipo
|
Ángulo recto
|
|
El alfiler de Pogo
|
Las demás
|
|
Vivienda
|
En el caso de los productos de las categorías IIa y IIIa, el valor de las categorías IIa y IIIa debe ser igual o superior al valor de las categorías IIa y IIIa.
|
|
Magnético
|
Bor de hierro de neodimio
|
|
Calidad magnética
|
N52 ((Como requisito)
|
|
Fuerza magnética
|
450 g
|
|
Fuerza de resorte
|
80G ±20g, en1.0mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
50El ciclo de 00 min..
|
|
En la actualidad
|
5A. No
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
H.Prueba de tensión igh
|
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
|
|
Prueba de salinidad
|
48 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|

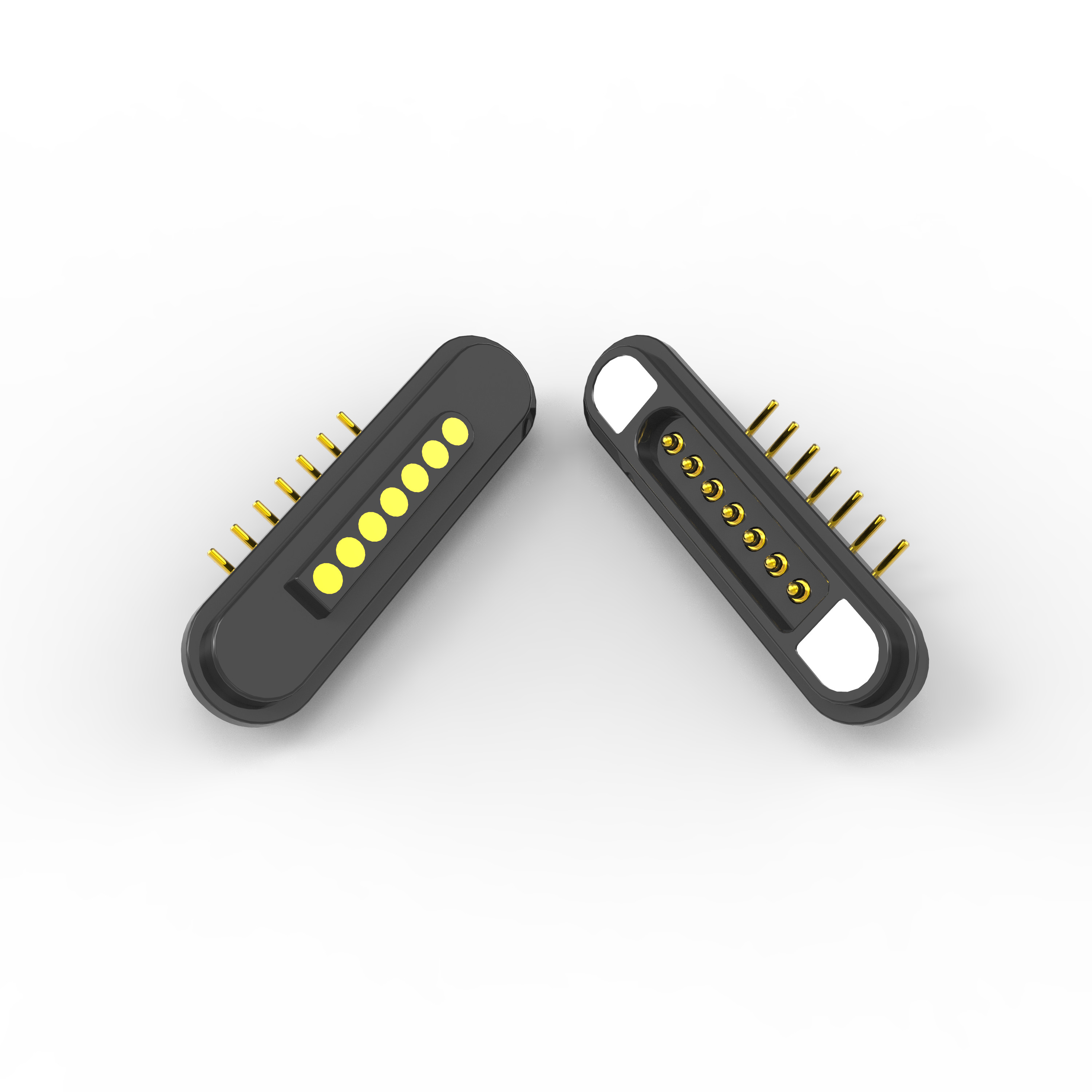

Conectores magnéticos de flexión de 7 pines masculinos:
Conectores magnéticos de flexión femeninos de 7 pines:
Diseño recomendado del PCB:
Tolerancia de diseño: ± 0,05 mm
¿Por qué los clientes eligen a nosotros?
1Personalización y flexibilidad
2Muestras rápidas = tiempo de comercialización más rápido
3Cada conector pasa por rigurosos controles de calidad.
Inspección de materiales entrantes
Control de calidad en curso
Prueba final del 100%
Trazabilidad y conformidad
4.Flexibilidad en el control de calidad centrada en el cliente
5Colaboración en tiempo real
Aplicación de conectores magnéticos:
Podemos proporcionar el servicio de diseño
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
