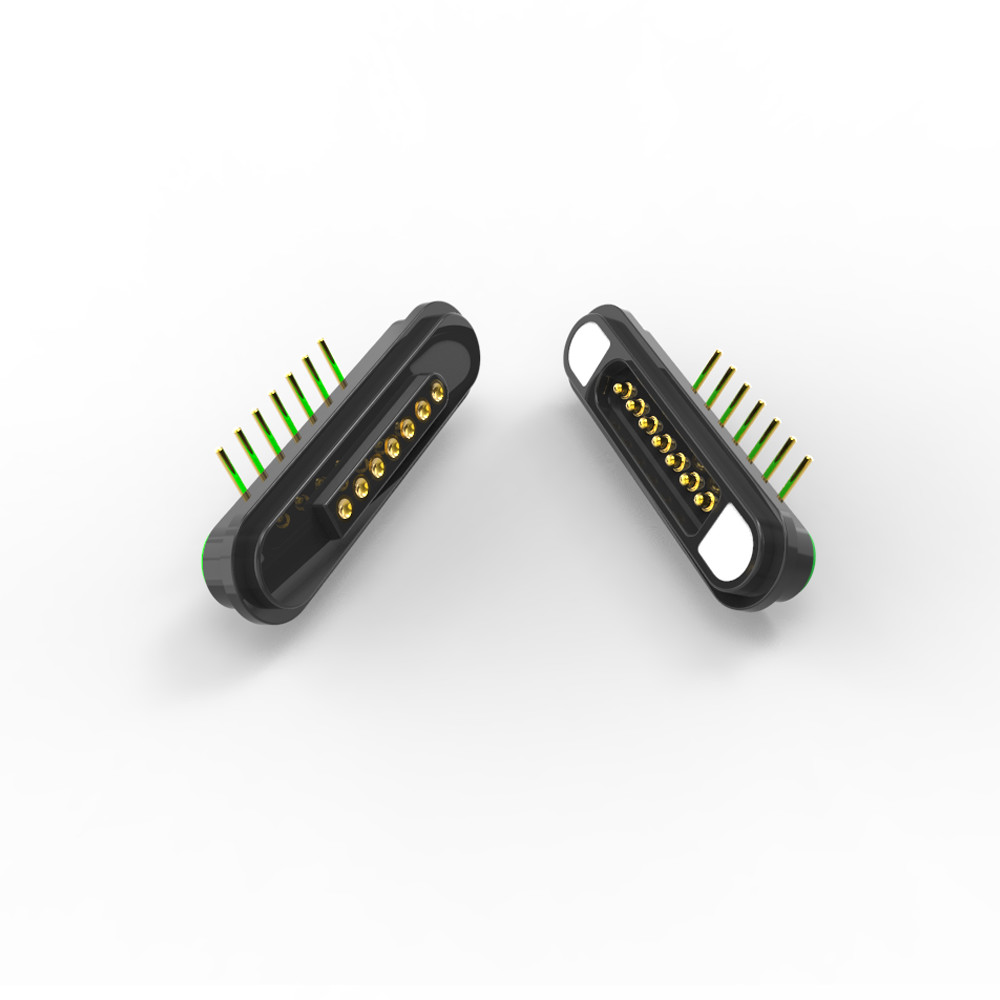

Conector magnético de 5A 2.2mm de paso de 7 pines masculino femenino con ángulo recto.
El conector magnético de 7 pines es una solución de interconexión compacta de corriente media diseñada para conexiones seguras y desmontables en electrónica.
Especificaciones clave:
Corriente de trabajo continua:5A
Tensión nominal:12 V
El tono:2.2 mm (espaciado compacto para diseños de PCB densos).
Número de pin:7 pines (pareja masculina + femenina).
Diseño en ángulo recto:Ahorra espacio en recintos estrechos.
Pogo Pin Contactos:Cargado de resorte para conexiones confiables y de baja resistencia.
Sexo:Las versiones masculinas y femeninas están disponibles (pareja de apareamiento).
La fuerza de atracción magnética entre las interfaces de acoplamiento masculinas y femeninas del conector magnético de ángulo recto de 7 pines es > 450 g,que es crítico para conexiones estables en aplicaciones de alta vibración o portátilesEl conector magnético masculino femenino utiliza imanes de neodimio de grado N52, N52 es el grado más alto de imanes de neodimio disponibles comercialmente, es permanente de alto rendimiento.
Aplicaciones:
Electrónica modular:PCB de liberación rápida, equipos de prueba.
Dispositivos de consumo:Puertos de carga/datos magnéticos (por ejemplo, dispositivos portátiles, IoT).
Equipo médico/industrial:Conectores reutilizables para diagnóstico.
Drones y robótica:Conexiones de energía/señal desmontables, ect.
Ventajas:
✅Ahorro de espacio:Ángulo recto + 2,2 mm de inclinación se adapta a los dispositivos pequeños.
✅Durabilidad:Los pines de Pogo soportan ciclos de apareamiento repetidos, prueba de vida más de 5000 veces el mínimo
✅Es fácil de usar:La auto-alineación magnética simplifica las conexiones.
✅Modularidad:Fácil de reemplazar y actualizar.
Parámetro de los conectores magnéticos de 7 pines:
|
Nombre
|
Conectores magnéticos de 7 pines
|
|
El pin
|
7 pines o personalizado
|
|
El tono
|
2.20 mm
|
|
El tipo
|
Ángulo recto
|
|
El alfiler de Pogo
|
Las demás
|
|
Vivienda
|
En el caso de los productos de las categorías IIa y IIIa, el valor de las categorías IIa y IIIa debe ser igual o superior al valor de las categorías IIa y IIIa.
|
|
Magnético
|
Bor de hierro de neodimio
|
|
Calidad magnética
|
N52 ((Como requisito)
|
|
Fuerza magnética
|
450 g
|
|
Fuerza de resorte
|
80G ±20g, en1.0mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
50El ciclo de 00 min..
|
|
En la actualidad
|
5A. No
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
H.Prueba de tensión igh
|
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
|
|
Prueba de salinidad
|
48 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|

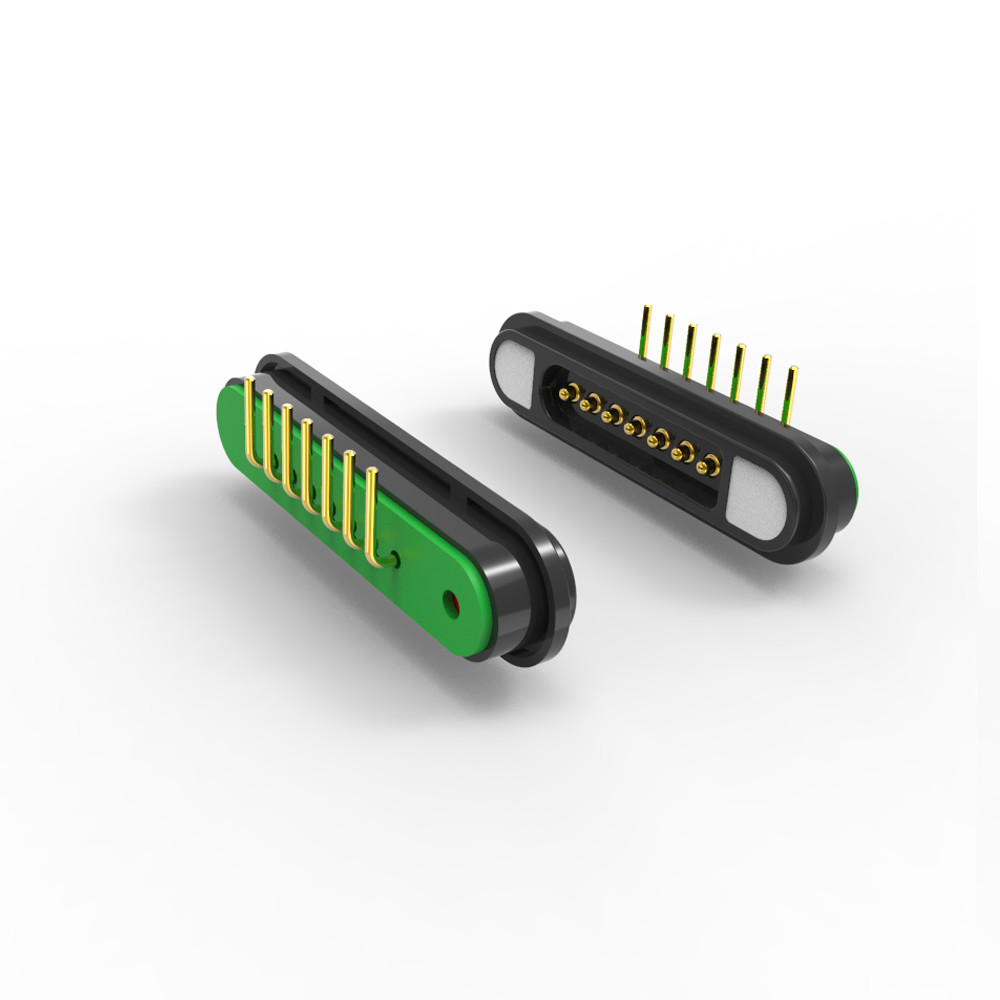

Conectores magnéticos de ángulo recto masculino de 7 pines:

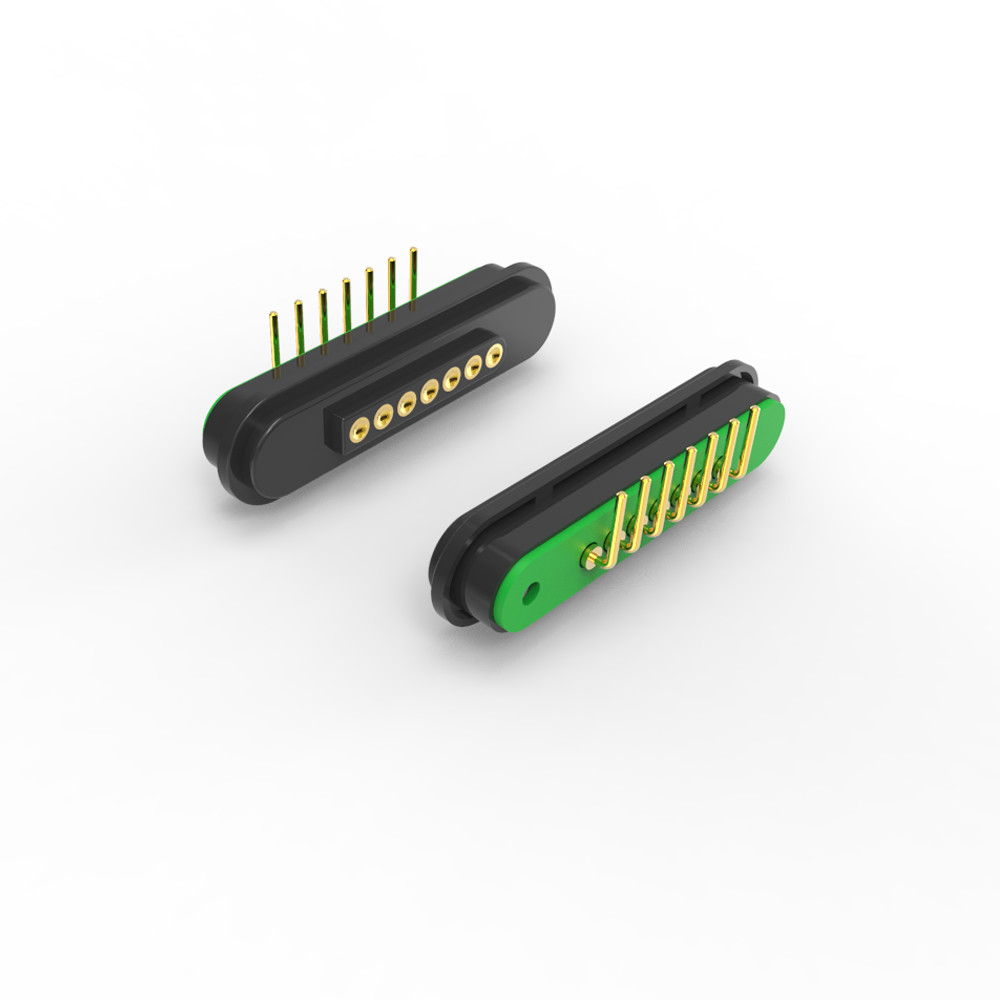

Conectores magnéticos de ángulo recto femeninos de 7 pines:
Diseño recomendado del PCB:
Tolerancia de diseño: ± 0,05 mm
