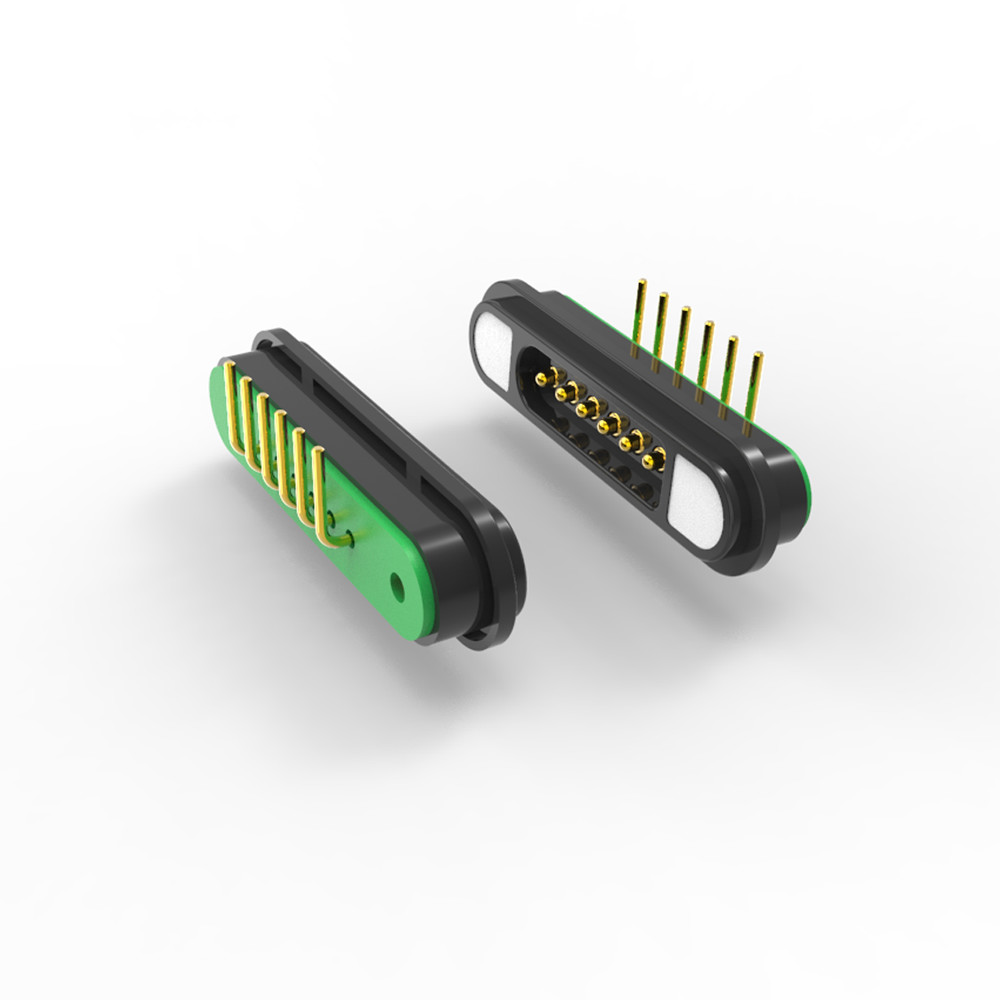

Conectores magnéticos de ángulo recto 6 pines Conectores de potencia magnética 2.2mm Pitch para robot

Ángulo recto 6Pin conector de cable de carga magnético masculino y femenino para el robot, el pin femenino es plano

1.Características clave

.Magnetos de neodimio (NdFeB) con fuerza de retención ≥ 600G para acoplamiento de aplicaciones.

.Diseño de auto-alineación.

√Configuración de 6 pines en ángulo recto

.Sostiene el PCB a 90° para ahorrar espacio (opciones de soldadura/SMT).

.Pinout: 2 veces la potencia (+12V/GND) + 2 veces los datos + 2 veces reservados (personalizable).

√HDurabilidad

.50,000+ ciclos de apareamiento (pines dorados con resorte).

.Opción con clasificación IP67 (protegida contra el polvo y el agua para robots industriales).

√Seguridad y conformidad

.Diseño anti chispas (pines de precarga de bajo voltaje).

.Protección contra cortocircuito y sobrecorriente.

.Se cumplen los requisitos de RoHS, REACH y UL94 V-0.

2Especificaciones técnicas

Dibujo técnico del conector magnético de ángulo derecho de 6 pines masculino:

Dibujo técnico del conector magnético de ángulo derecho de 6 pines femenino:

Por qué elegir UPE:

. Prototipo rápido: 3-5 días para las muestras

. rentable: Precios MOQ competitivos

- Garantizar la calidad: Pruebas 100% automatizadas

Producción de alta tecnologíacon ingeniería de precisión

Control de calidad sistemáticopara un rendimiento constante

Ventajas del conector magnético:

1) Experiencia de conexión de adsorción automática; fácil operación;

2) Utiliza una interfaz magnética para quitar el dispositivo más fácilmente.

3)Ciclo de vida alto: admite entre 50.000 y 300.000 tiempos de vida de reajuste;

4) Es fácil de diseño impermeable personalizado, la mujer puede lograr a prueba de polvo y impermeable (IP68);

5) Soporta una corriente alta (3A-20A), recarga más rápida;

6)Excelente grado de corrosión (48H-120H) para los ambientes más hostiles;

8)Forma personalizada para cumplir con la combinación de la forma del producto, mejorar el punto de venta del producto;

9)Posicionamiento de los imanes, uso de los imanes y estructura para proteger el doble circuito

la dirección ((Es orientado al usuario y fácil de usar)

10)Excelente interfaz de escalabilidad,Puede lograrse ((Power Signal Video Audio Jack Etc);

11)El tiempo de desarrollo es corto, el molde de bajo costo para la personalización;

12) Proporciona una transmisión fiable de señal de alta RF. Nuestro conector es USB 2.0

Aplicación de conectores magnéticos:

Cómo hacer el pedido
* Usted nos envía el dibujo o muestra

* Nuestro equipo de ingenieros profesionales realiza la evaluación

* Usted confronta el dibujo y hacemos la muestra para enviarte

* Prueba la muestra y aprueba, luego realiza un pedido y paga el 50% de depósito

* Comenzamos a hacer el producto

* Cuando la mercancía esté lista, tomamos fotos para su cheque y luego paga el saldo

* Le entregamos los productos con DHL, TNT, UPS, FedEx

Plazo de pago:T/T, depósito del 50%, saldo del 50%

Método de pagoT / T, PayPal, OCBC

Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables

Tiempo de producción:10-15 Días laborables

Hecho para:América, Europa, Asia, Sudáfrica

Término de la operación:Exclusivo

Transporte de mercancíasAire, Mar, Expreso

Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables

Cualquier pregunta, por favor envíe aEn el caso de las empresas de la Unión Europea,
