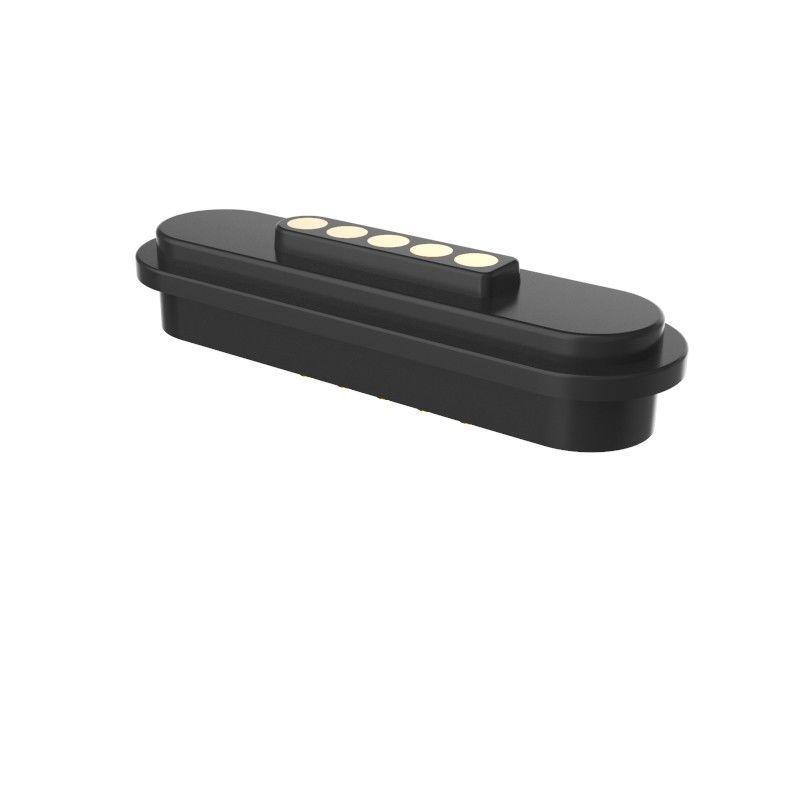

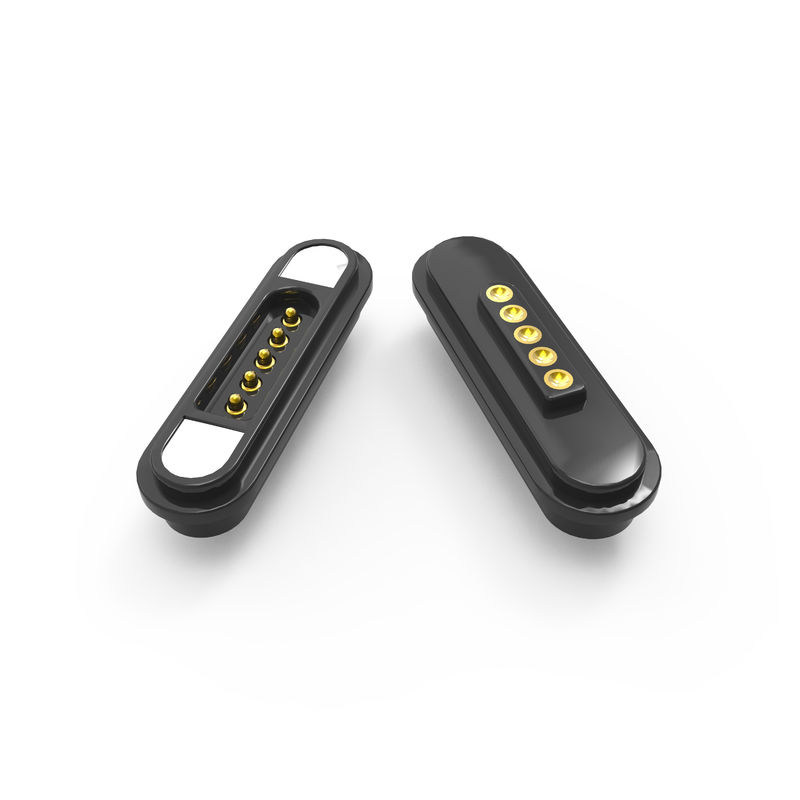

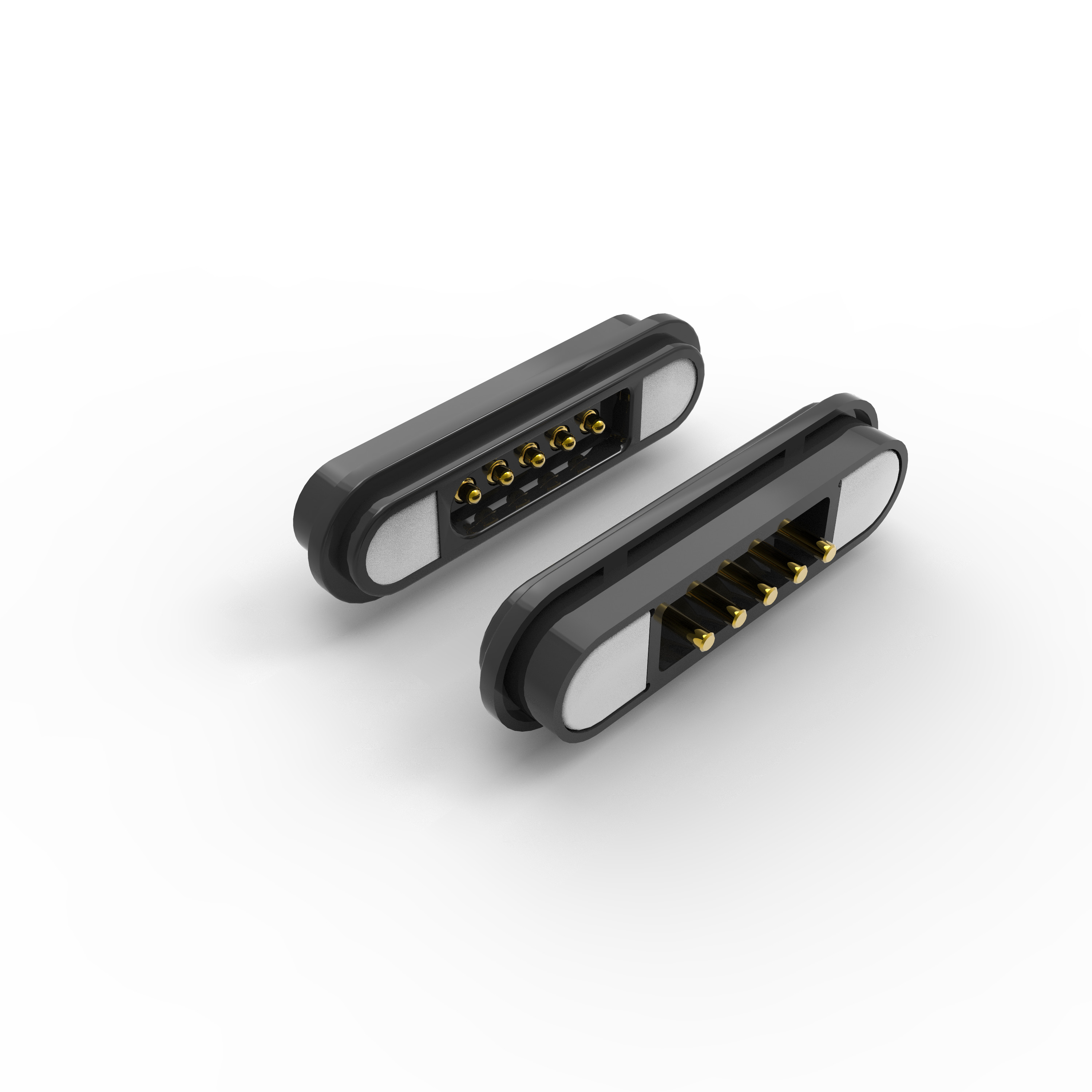

Conector magnético 12V 5 pin DIP Conector magnético masculino y femenino 3A

Conector magnético DIP de 5 pines 3A Terminal de carga de energía masculino y femenino

Este producto parece ser unconector de acoplamiento magnéticocon unacontacto con aguja de latón dorada,Casilla de plástico HTN, y unMagnético de neodimioA continuación se muestra un desglose estructurado de sus características y especificaciones principales:

1Materiales y construcción

Pogo Pin:Latón dorado (parte amarilla de la aguja metálica) para su resistencia a la corrosión y buena conductividad.

Casas de plástico: HTN (Nilón de alta temperatura) + 30% de relleno, con clasificación UL94 V-0 (retardante de llama, autoextinguible).Color negro, resistente a altas temperaturas.

Magnético:Imán permanente de neodimio y boro de hierro (NdFeB)(alta resistencia magnética).

Revestimiento opcional de resina epoxi para la resistencia a la corrosión (pasó la prueba de rociado de sal de 48 horas).

2Propiedades mecánicas

Fuerza de resorte: 80 g ± 20 g a una altura de trabajo de 1,0 mm.

Fuerza magnética de atraque:> 600 g(asegura un fuerte apego masculino-femenino).

Vida de servicio:50,000+ ciclos de apareamiento(durable para uso repetido).

Diseño anti-cortocircuito: Previene los cortos eléctricos accidentales.

Marcado de polaridad: Identificación clara para la dirección eléctrica correcta.

3. Propiedades eléctricas

Válvulas de tensión:12 V de corriente continua.

Corriente continua:3.0A.

Resistencia de contacto:≤ 50 mΩ(baja impedancia para una transferencia de potencia eficiente).

Prueba de alta tensión:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero., 0,5 mA para3 segundos(garantiza la integridad del aislamiento).

4. Medio ambiente y cumplimiento

Conforme con las normas RoHS y REACH(libre de sustancias peligrosas).

Calificación de llama: UL94 V-0 (apto para requisitos de seguridad estrictos).

5Aplicaciones

Este conector magnético es versátil para:

1. Soldadura de PCB: Montaje enchufable para placas de circuito.

2. Revestimiento de las piezas: Compatible con el encapsulado post soldadura.

3. Conexión de terminal: Puede conectarse con terminales de cable.

4. Moldeado por inyección: Apto para ensamblajes moldeados.

5. Soldadura directa de alambre: Permite la fijación manual del cable.

Por qué elegir UPE:

.Prototipos rápidos: 3-5 días para las muestras

.Eficacia en cuanto a costes: Precios MOQ competitivos

.Garantizar la calidad: Pruebas 100% automatizadas

.Producción de alta tecnologíacon ingeniería de precisión

.Control de calidad sistemáticopara un rendimiento constante

Parámetro de los conectores magnéticos de 5 pines:

Dibujo técnico del conector masculino de 5 pines (dimensiones clave):

Dibujo técnico del conector magnético femenino de 5 pines (dimensiones clave):

Ventajas del conector magnético:

1) Experiencia de conexión de adsorción automática; fácil operación;

2) Utiliza una interfaz magnética para quitar el dispositivo más fácilmente.

3)Ciclo de vida alto: admite entre 50.000 y 300.000 tiempos de vida de reajuste;

4) Es fácil de diseño impermeable personalizado, la mujer puede lograr a prueba de polvo y impermeable (IP68);

5) Soporta una corriente alta (3A-20A), recarga más rápida;

6)Excelente grado de corrosión (48H-120H) para los ambientes más hostiles;

8)Forma personalizada para cumplir con la combinación de la forma del producto, mejorar el punto de venta del producto;

9)Posicionamiento de los imanes, uso de los imanes y estructura para proteger el doble circuito

la dirección ((Es orientado al usuario y fácil de usar)

10)Excelente interfaz de escalabilidad,Puede lograrse ((Power Signal Video Audio Jack Etc);

11)El tiempo de desarrollo es corto, el molde de bajo costo para la personalización;

12) Proporciona una transmisión fiable de señal de alta RF. Nuestro conector es USB 2.0
