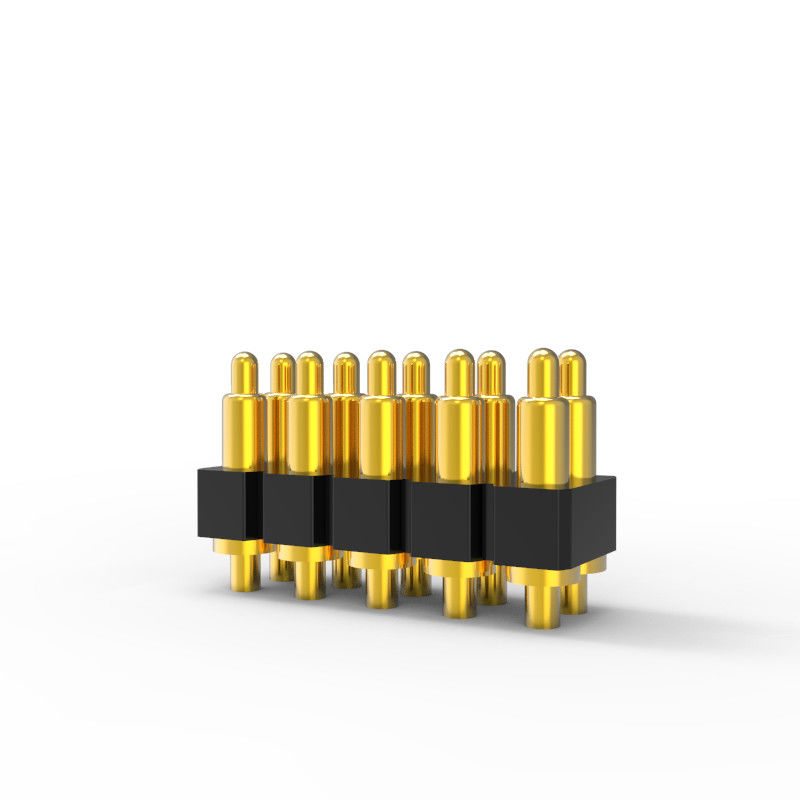

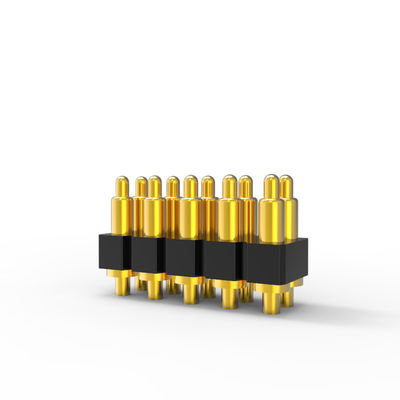

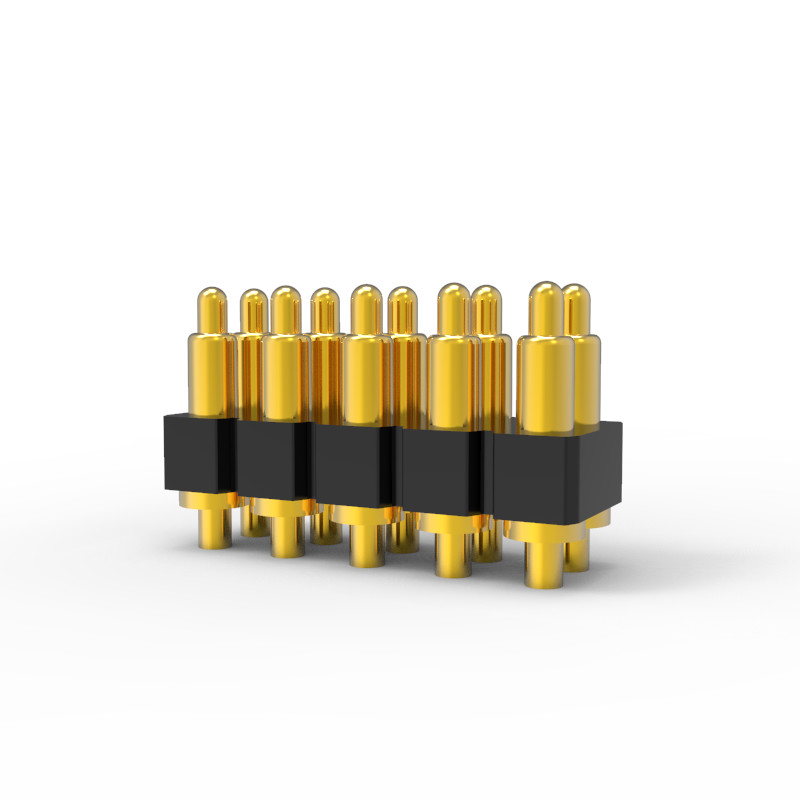

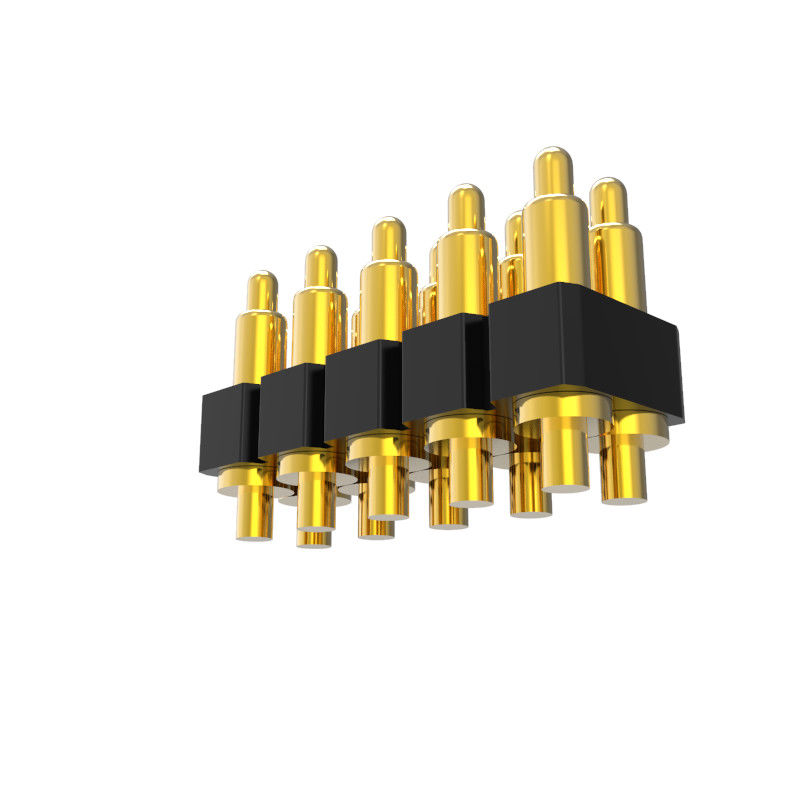

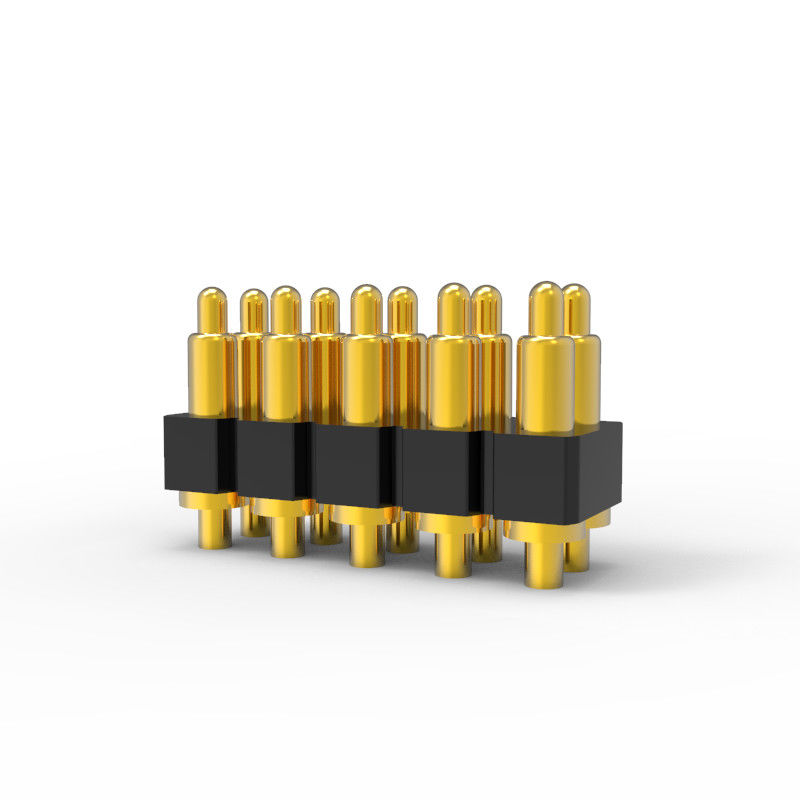

HTN de la vivienda DIP 2.0mm tono masculino 10pin conector de pin de pogo cargado de primavera. También proporcionamos conector de pin de pogo profesional servicio personalizado
Se pueden diseñar diversos productos y soluciones de acuerdo con las demandas de diferentes clientes.
Pogo Pines un conector de precisión utilizado en teléfonos móviles y otros productos electrónicos.
Se utiliza ampliamente en varios productos electrónicos y desempeña un papel en la conexión de transmisión de señales.
Su estructura de forma se divide en: tipo de fondo plano, tipo de placa de enchufe, tipo de flexión, eje de doble aguja, tipo de hilo, tipo de alambre de soldadura, tipo de orificio lateral, etc.
Selección de revestimiento: revestimiento con oro normal, revestimiento con níquel, etc. Rango de corriente: corriente normal de 0,5-3A, corriente alta de 5-30A.
La distancia entre los conectores Pogo Pin se puede dividir en: 1.27 mm,2.0 mm,2.54 mm,4.0 mm,5.08mm, materiales plásticos comúnmente utilizados HTN.
2Lista de parámetros de los conectores con resorte de 0,0 mm de anchura:
|
El aislante
|
Plastico negro(265°C)Se aplican las siguientes medidas:
|
|
El plumaje
|
Cobre 5 u Au más de 60 ~ 100 u Ni
|
|
En barril
|
Cobre 5 u Au más de 60 ~ 100 u Ni
|
|
Primavera
|
Tratamiento de superficie SUS
|
|
Fuerza de resorte:
|
70 g+/-20 g a una carrera de trabajo de 1,0 mm
|
|
Prueba de vida
|
100,000 ciclos
|
|
Corriente nominal
|
3A máximo.
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Resistencia al contacto
|
50 millones de ohmios como máximo
|
|
Prueba de salinidad
|
48 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
2Conector de pines Pogo de 2 pines a 40 pines estándar de inclinación de.0 mm con DIP
Ventajas del conector UPE Pogo Pin
El conector Pogo Pin, comúnmente conocido como pines de resorte o pines pogo, ofrece varias ventajas:
Confiabilidad:Los pines UPE Pogo que utilizan la tecnología CLIP proporcionan una conexión eléctrica constante y fiable, incluso en entornos sujetos a vibraciones y choques mecánicos.
Diseño compacto:Su pequeño tamaño les permite caber en espacios reducidos, lo cual es ideal para dispositivos electrónicos modernos y compactos.
La flexibilidad:Los alfileres de Pogo pueden adaptarse a las variaciones de la superficie, asegurando una conexión estable incluso si las superficies de apareamiento no están perfectamente alineadas.
Facilidad de uso:Son fáciles de usar, con una instalación y mantenimiento sencillos.
Durabilidad:Están diseñados para soportar numerosos ciclos de conexión y desconexión, lo que los hace muy duraderos
Nuestra ventaja y su elección:
.UPE profesional personalizado Pogo Pin de alta corriente con la serie 15A-30A, se ha producido en masa.
.UPE desarrollado 1,27 mm,2.0mm 2.54mm de pasillo estándar macho y hembra 2pin-40pin Pogo conector de alfiler con SMT / DIP / ángulo derecho / copa de soldadura.
.Pogo Pin Life prueba hasta 1.000.000 ciclos.
.Todos los productos pueden pasar el estándar HF, RoHS REACH.
.El informe de prueba eléctrica 100% proporcionado antes de la entrega de los productos.
. Disponemos de varias formas personalizadas, de estructura pequeña y de alta corriente.
Estructura y descripción del tipo Pogo Pin:
En el caso de los vehículos de motor.Buena estabilidad, la parte inferior del barril es un diseño de fondo plano, que es fácil de soldar en la placa de PCB.
DIP: ¿ Qué es?Hay un alfiler de posicionamiento en la cola del barril.
Soldadura.
Dos cabezas: El diseño del pin Pogo de doble cabeza proporciona a los diseñadores una mayor flexibilidad en la transmisión bidireccional de tablero a tablero
La conexión, el doble pin de la cabeza no necesita ser soldado.
Ángulo derecho:La cola del Pogo Pin está doblada, proporcionando a los diseñadores más opciones en el uso del espacio, la cola también se puede soldar con alambre
Copo de soldadura:Adecuado para productos de cable, fácil de soldar con alambre
Tipo de tornillo:Los productos con especificaciones especiales pueden satisfacer las diferentes necesidades de los clientes, y puede ser personalizado de acuerdo con las necesidades
de los clientes.
¿Por qué los clientes eligenUPE?
1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
Campo de aplicación del conector Pogo Pin:
Cómo hacer el pedido
* Usted nos envía el dibujo o muestra
* Nuestro equipo de ingenieros profesionales realiza la evaluación
* Usted confronta el dibujo y hacemos la muestra para enviarte
* Prueba la muestra y aprueba, luego realiza un pedido y paga el 50% de depósito
* Comenzamos a hacer el producto
* Cuando la mercancía esté lista, tomamos fotos para su cheque y luego paga el saldo
* Le entregamos los productos con DHL, TNT, UPS, FedEx
Plazo de pago:T/T, depósito del 50%, saldo del 50%
Método de pagoT / T, PayPal, OCBC
Tiempo de entrega de muestras:Muestra de inventario 2-3Días laborables/muestra personalizada 5-7Días laborables
Tiempo de producción:10-15 Días laborables
Hecho para:América, Europa, Asia, Sudáfrica
Término de la operación:Exclusivo
Transporte de mercancíasAire, Mar, Expreso
Servicio:Alta calidad con un precio razonable, servicio OEM, cualquier tamaño especial, color, diseños son aceptables
