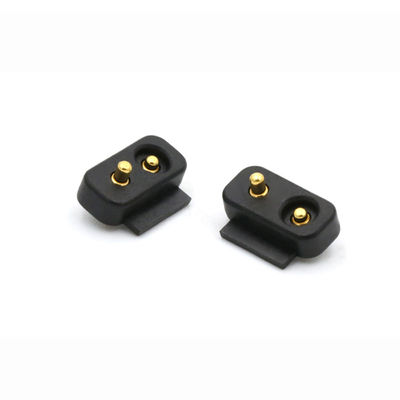

Plastico resistente a altas temperaturas de pines Pogo de contacto de 2 pines.UPE profesional personalizado de alta corriente Pogo Pin Connector con la serie 15A-30A y la prueba de vida hasta 1000.000 ciclos.El material y el recubrimiento de los conectores de resorte cumplen las normas ROHS y REACH.
Ventajas del conector UPE Pogo Pin
El conector Pogo Pin, comúnmente conocido como pines de resorte o pines pogo, ofrece varias ventajas:
Confiabilidad:Los pines UPE Pogo que utilizan la tecnología CLIP proporcionan una conexión eléctrica constante y fiable, incluso en entornos sujetos a vibraciones y choques mecánicos.
Diseño compacto:Su pequeño tamaño les permite caber en espacios reducidos, lo cual es ideal para dispositivos electrónicos modernos y compactos.
La flexibilidad:Los alfileres de Pogo pueden adaptarse a las variaciones de la superficie, asegurando una conexión estable incluso si las superficies de apareamiento no están perfectamente alineadas.
Facilidad de uso:Son fáciles de usar, con una instalación y mantenimiento sencillos.
Durabilidad:Están diseñados para soportar numerosos ciclos de conexión y desconexión, lo que los hace muy duraderos
Nuestra ventaja y su elección:
.UPE profesional personalizado Pogo Pin de alta corriente con la serie 15A-30A, se ha producido en masa.
.UPE desarrollado 1,27 mm,2.0mm 2.54mm de pasillo estándar macho y hembra 2pin-40pin Pogo conector de alfiler con SMT / DIP / ángulo derecho / copa de soldadura.
.Pogo Pin Life prueba hasta 1.000.000 ciclos.
.Todos los productos pueden pasar el estándar HF, RoHS REACH.
.El informe de prueba eléctrica 100% proporcionado antes de la entrega de los productos.
.Disponemos de varias formas personalizadas, de estructura pequeña y de alta corriente.
Estructura y descripción del tipo Pogo Pin:
En el caso de los vehículos de motor.Buena estabilidad, la parte inferior del barril es un diseño de fondo plano, que es fácil de soldar en la placa de PCB.
DIP: ¿ Qué es?Hay un alfiler de posicionamiento en la cola del barril.
Soldadura.
Dos cabezas: El diseño del pin Pogo de doble cabeza proporciona a los diseñadores una mayor flexibilidad en la transmisión bidireccional de tablero a tablero
La conexión, el doble pin de la cabeza no necesita ser soldado.
Ángulo derecho:La cola del Pogo Pin está doblada, proporcionando a los diseñadores más opciones en el uso del espacio, la cola también se puede soldar con alambre
Copo de soldadura:Adecuado para productos de cable, fácil de soldar con alambre
Tipo de tornillo:Los productos con especificaciones especiales pueden satisfacer las diferentes necesidades de los clientes, y puede ser personalizado de acuerdo con las necesidades
de los clientes.
¿Por qué los clientes eligenUPE?
1Servicio de personalización profesional
2Capacidad de producción rápida de muestras
3- Estricto sistema de control de calidad
4Procesamiento con componentes importados
5Equipo de ensayo de alta precisión
6Procedimientos razonables de control de costes
Rendimiento de los parámetros del conector de resorte
|
Nombre de las piezas
|
Tabla de rendimiento de los parámetros
|
|
Materia en barril
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
|
|
Material del chorro
|
Las demás
|
El cobre de berilio
|
Fósforo Bronce
|
Acero inoxidable
|
|
Opciones de primavera
|
Las demás
|
Cables de música
|
|
|
|
Requisitos para el revestimiento
|
El oro-Au
|
Acero y acero
|
Las demás materias primas
(Pd-Ni)
|
|
|
Corriente nominal
|
1A, 2A, 3A, 5A, 15A o 30A (construcciones diferentes)
|
|
Válvulas de tensión
|
El valor de las emisiones de dióxido de carbono
|
|
Resistencia de contacto
|
30 mΩ 50 mΩ máximo.
|
|
Prueba de vida
|
50, 000 ciclos Min. 1000.000 ciclos Máximo
|
|
Temperatura de reflujo.
|
265°, 4~5 segundos
|
|
Prueba de fiabilidad del PIN POGO
|
|
Fuerza de retención
|
a un ciclo nominal de 500±50 por hora,50, 000 ciclos como mínimo
|
|
Humedad
|
EIA-364-31,Método de ensayo II, condición A: los sujetos acoplan los conectores a la humedad relativade 90% a 95% de Hg y una temperatura de 40°C ± 2°C Humedad relativa durante 96 h¿Qué es esto?
|
|
Resistencia al calor de la soldadura
|
EIA-364-56, Procedimiento 5, nivel 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Espray de sal
|
EIA-364-26,Condición de ensayo B Conectores acoplados por el sujeto a una solución salina de 5 ± 1%.Concentración, 35+1°C- ¿ Qué pasa?°C durante 48 horas.
|
|
Prueba de fuerza de resorte
|
Procedimiento de ensayo de fuerza normal, 100 g ± 20 g a altura de trabajo
|
|
Vida útil a temperatura
|
EIA-364-17,Método de ensayo A,condición 4,condición de tiempo de ensayo A.conectores para 85°C± 2°C durante 96 horas.
|
|
Capacidad de soldadura
|
EIA-364-52 Baje en el 265±5°C, 60/40±5% Sn/pb soldadura durante 4,0 ~ 5,0 segundos
|
|
Resistencia de contacto
|
EIA-364-23 Medir la resistencia de contacto con una corriente de ensayo de 100 mA como máximoy tensión máxima de 20 mV
|
Algunos de los conectores Pogo Pin personalizados para referencia:
Campo de aplicación del conector Pogo Pin:
