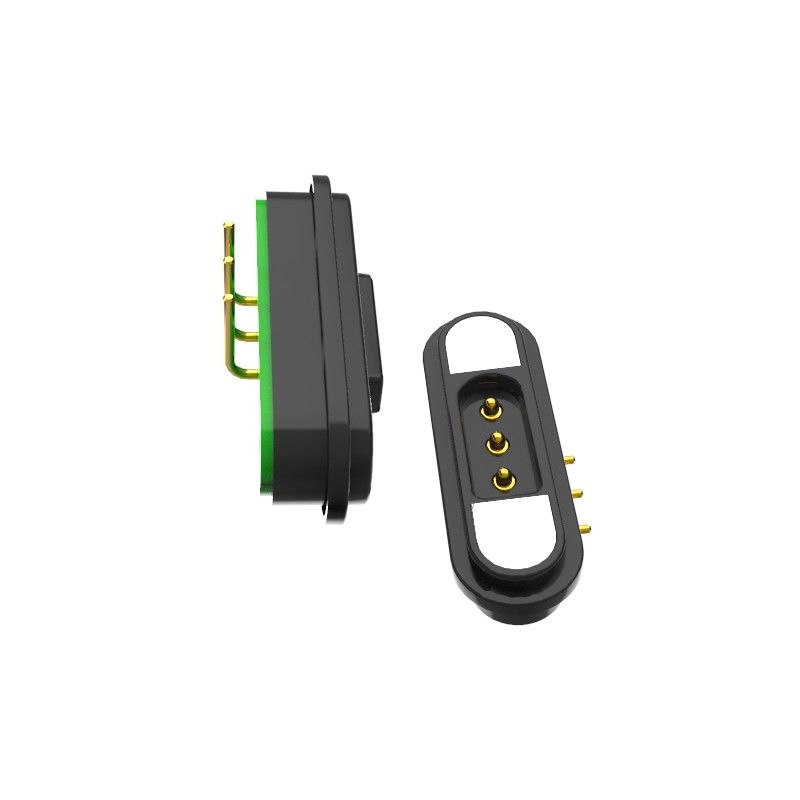

Conectores magnéticos de 3 pines 5A masculino femenino
Conector magnético de PCB rectangular de 3 pines, los pies de los pines están fijos en la placa de PCB, y el tamaño del espaciado de los pines es estable. Los conectores magnéticos de ángulo recto de 3 pines son un diseño de estructura anti-circuito corto.
UPE es conectores magnéticos profesionales y conector de alfiler de pogo magnético fabricante personalizado, tenemos 1-9pin conector de alfiler de pogo magnético estándar para su elección de acuerdo con el cliente

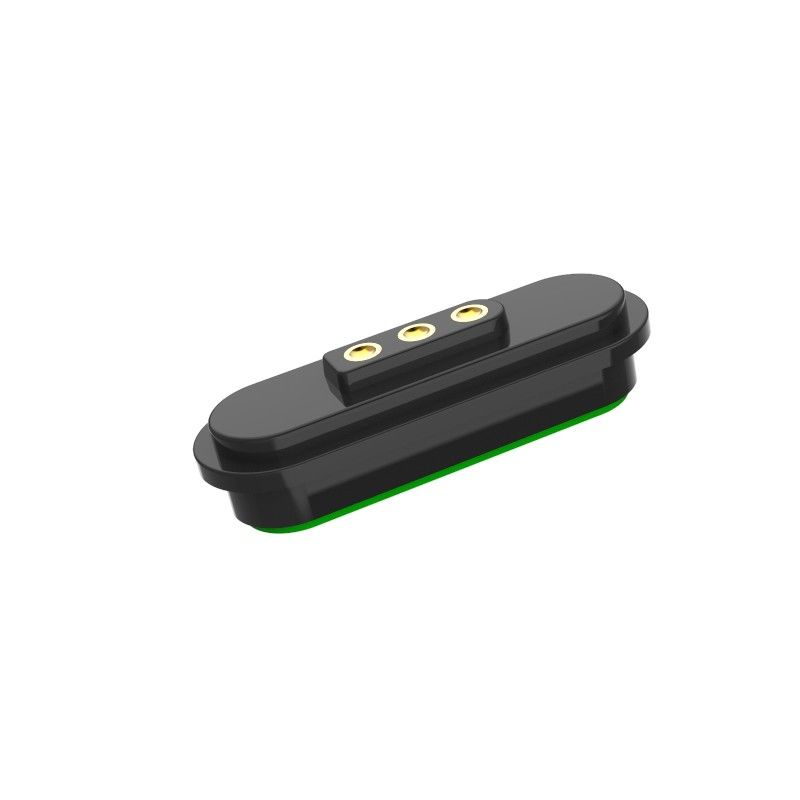

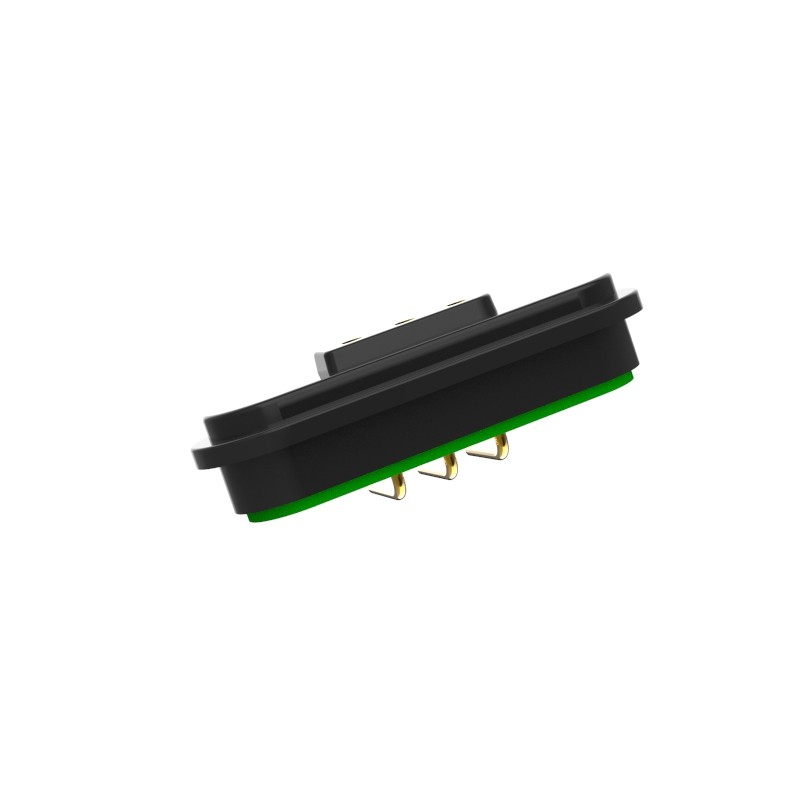

Conectores magnéticos de ángulo recto masculino de 3 pines:

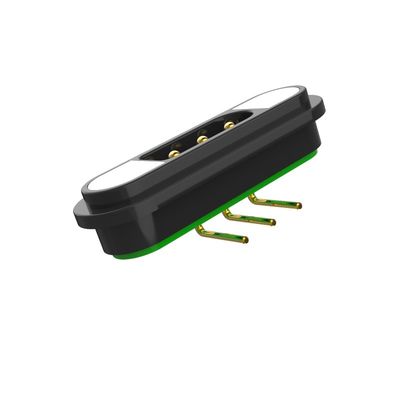

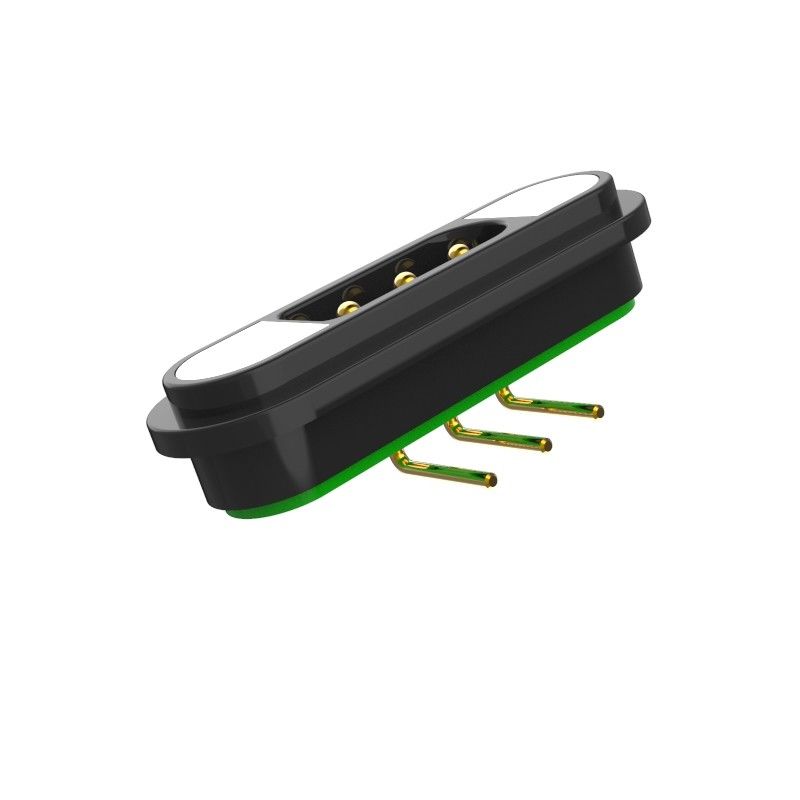

Conectores magnéticos de ángulo recto femeninos de 3 pines:
Lista de parámetros de los conectores magnéticos de 3 pines:
|
El alfiler de Pogo
|
Las demás
|
|
Vivienda
|
En el caso de los productos de las categorías IIa y IIIa, el valor de las categorías IIa y IIIa debe ser igual o superior al valor de las categorías IIa y IIIa.
|
|
Fuerza de resorte
|
80G ±20g, en1.0mm trabaja como cigüeña.
|
|
Vida útil de las máquinas
|
50000 ciclos Min..
|
|
En la actualidad
|
5A. No
|
|
Válvula de tensión
|
12 V de corriente continua
|
|
Fuerza magnética
|
600 gramos
|
|
Resistencia al contacto
|
50 mΩ máximo (PIN).
|
|
Prueba de alta tensión:
|
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
|
|
Prueba de salinidad
|
48 horas
|
|
Certificación
|
Producto conforme con el Reglamento ROHS o REACH
|
|
Prueba
|
Prueba 100% abierta y corta
|
Ventajas del conector magnético:
1) Experiencia de conexión de adsorción automática; fácil operación;
2) Utiliza una interfaz magnética para quitar el dispositivo más fácilmente.
3)Ciclo de vida alto: admite entre 50.000 y 300.000 tiempos de vida de reajuste;
4) Es fácil de diseño impermeable personalizado, la mujer puede lograr a prueba de polvo y impermeable (IP68);
5) Soporta una corriente alta (3A-20A), recarga más rápida;
6)Excelente grado de corrosión (48H-120H) para los ambientes más hostiles;
8)Forma personalizada para cumplir con la combinación de la forma del producto, mejorar el punto de venta del producto;
9)Posicionamiento de los imanes, uso de los imanes y estructura para proteger el doble circuito
la dirección ((Es orientado al usuario y fácil de usar)
10)Excelente interfaz de escalabilidad,Puede lograrse ((Power Signal Video Audio Jack Etc);
11)El tiempo de desarrollo es corto, el molde de bajo costo para la personalización;
12) Proporciona una transmisión fiable de señal de alta RF. Nuestro conector es USB 2.0
Aplicación de conectores magnéticos:
¿Por qué los clientes eligen UPE?
1- Experiencia especializada en conectores magnéticos
●Focado en la I+D: UPE tiene experiencia dedicada en conectores magnéticos
●Personalización: UPE puede adaptar la resistencia del imán, el revestimiento de pines (oro/níquel para una resistencia ≤ 50mΩ) y los materiales de la carcasa (PBT negro/nilón) a sus necesidades.
2Alta durabilidad y cumplimiento
● Garantizan más de 10.000 ciclos: sus conectores probablemente se someten a pruebas rigurosas para satisfacer su demanda de vida útil mecánica.
●Certificaciones: Conforme a las normas UL o RoHS, críticas para los mercados de consumo/medicina.
3Producción competitiva
● Herramientas rentables: UPE puede ofrecer MOQ bajos (por ejemplo, 1K ¥ 5K unidades) con precios competitivos para lotes pequeños y medianos.
● Control de calidad: Pruebas internas de resistencia al contacto, fuerza de tracción y carga actual para garantizar la fiabilidad.
4. Prototipos rápidos y soporte
●Pruebas 3D en días: creación de prototipos rápidos para controles de ajuste/función
● Apoyo de ingeniería: Asistencia para la optimización de los pinos, el blindaje EMI o la impermeabilización (IP68).
