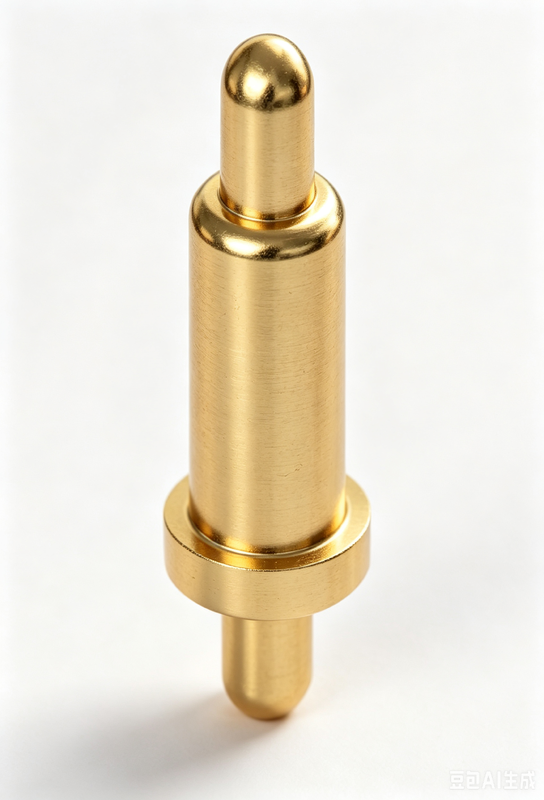

Proyecto de contacto con doble cabeza de resorte con pin de pogo

Nombre De La Marca:	UPE
Número De Modelo:	Pin de Pogo de doble cabeza
Cuota De Producción:	10000
Precio:	$0.1-$0.5
Detalles Del Embalaje:	Bolsos del PE
Condiciones De Pago:	T/T

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO9001

Nombre:

Pin de Pogo de doble cabeza

Material:

Las demás partidas de cobre y acero

Resistencia de contacto:

50 mΩ Máximo en altura de trabajo

Temperatura de funcionamiento:

-40°C~+130°C en 24 horas.

Prueba de spray de sal:

Color:

Amarillo

Capacidad de la fuente:

50 KPCS/día

Resaltar:

sonda de contacto de doble cabeza de pogo

Pin POGO con carga de resorte

de una longitud de más de 20 mm

Descripción del Producto

Sonda de contacto de resorte de doble cabezal

UPE ofrece servicios profesionales de personalización de pines POGO, ofreciendo varias formas y estructuras pequeñas. Personalizamos pines POGO de alta corriente que van desde 15A hasta 30A. Se pueden diseñar diferentes productos y soluciones de pines POGO según los requisitos específicos del cliente.

Un pin POGO es un conector eléctrico que se utiliza para establecer conexiones temporales entre dos circuitos. Consiste en un émbolo con resorte dentro de un barril, lo que permite la compresión y mantiene un contacto fiable cuando se presiona contra superficies conductoras.

Especificaciones del producto

Parámetro	Especificación
Nombre	Pin POGO de doble cabezal
Material del émbolo	Latón C3604
Material del barril	Latón C3604
Material del resorte	SUS304
Vida mecánica	50.000 ciclos Mínimo
Resistencia de contacto	50mΩ Máximo
Temperatura de funcionamiento	-40°C a +130°C
Resistencia al calor de soldadura	260°C ± 5°C durante 20s ± 2s
Prueba de niebla salina	48 horas
Certificación	Conforme a ROHS o REACH
Pruebas	Prueba de circuito abierto y cortocircuito al 100%

Estructuras exteriores disponibles

Ofrecemos 8 tipos de pines POGO de estructura exterior para la selección del cliente. La altura total estándar del pin POGO varía de 2,8 mm a 11,0 mm (excluyendo la longitud de la cola del pin POGO DIP).

SMT

Diseño de fondo plano para soldar fácilmente en placas PCB con buena estabilidad.

DIP

El pin de posicionamiento evita desviaciones durante la soldadura de PCB con conexión firme.

Doble cabezal

Conexión bidireccional placa a placa sin necesidad de soldadura.

Ángulo recto

Diseño de cola doblada para optimizar el espacio, adecuado para soldar cables.

Taza de soldadura

Ideal para productos de cable con fácil capacidad de soldadura de cables.

Tipo tornillo

Especificaciones personalizadas para satisfacer diversos requisitos del cliente.

Tipo de una pieza

Alta capacidad de corriente con opciones de diseño personalizadas.

Tipo de bola esférica

Capacidad de fuerza lateral con opciones de diseño personalizadas.

Opciones de estructura interna

Estructura A: Émbolo biselado oblicuo

Uso convencional con impedancia estable y larga vida útil. Aplicaciones SMT y DIP. No se puede exceder la carrera de trabajo límite.

Estructura B: Émbolo perforado

Máxima compresión en espacio limitado. Aplicaciones SMT y DIP. Evitar exceder la carrera límite y la corriente excesiva.

Estructura C: Émbolo plano

Fácil mecanizado para aplicaciones con espacio limitado. Aplicaciones SMT y DIP. Evitar exceder la carrera límite y la corriente excesiva.

Estructura D: Cuentas aislantes

Impedancia estable para corrientes superiores a 10A. Aplicaciones SMT y DIP. No se puede exceder la carrera de trabajo límite.

Estructura E: Doble compresión

Diseño que ahorra espacio para acoplamiento placa a placa con gran compresión. No se puede exceder la carrera de trabajo límite.

Estructura F: Combinación de cuatro piezas

Alta suavidad de presión, pequeña deflexión del émbolo, impermeable y a prueba de polvo. Ideal para aplicaciones de alta corriente y alto rendimiento.

Estructura G: Compresión de eje intermedio

Estructura simple capaz de pasar alta corriente. Soldadura de uso de alta corriente. No se puede exceder la carrera de trabajo límite.

Estructura H: Contacto de compresión de bola

Estructura simple con fácil procesamiento. Aplicaciones de carrera de trabajo pequeñas. No se puede exceder la carrera de trabajo límite.

Aplicaciones del producto

Placas PCB
Cámaras digitales / Productos médicos / Cartuchos de impresora
Mangos de golf / Vehículos eléctricos / Aplicaciones de telefonía
Desfibriladores cardíacos / Carga de automóviles / Purificadores de aire
Luminarias LED planas / Linternas LED / Tabletas / Portátiles / PCs
Bancos de energía / Productos digitales / Pequeños electrodomésticos
Productos de carga / Productos de transmisión de señal

¿Por qué elegir UPE?

Personalización y flexibilidad: Soluciones a medida para requisitos específicos
Muestras rápidas: Tiempo de comercialización acelerado con prototipos rápidos
Controles de calidad rigurosos: Pruebas completas que incluyen inspección de materiales entrantes, controles en proceso, pruebas finales al 100% y verificación de cumplimiento
Flexibilidad de control de calidad centrada en el cliente: Procesos de control de calidad adaptables
Colaboración de control de calidad en tiempo real: Monitorización y mejora continua de la calidad

Parámetros de rendimiento

Componente	Opciones de material
Material del barril	Latón, Cobre Berilio, Bronce Fosforoso
Material del émbolo	Latón, Cobre Berilio, Bronce Fosforoso, Acero Inoxidable
Opciones de resorte	Acero Inoxidable, Alambre de Música
Requisitos de chapado	Oro (Au), Plata (Ag), Paladio-Níquel (Pd-Ni)
Corriente nominal	1A, 2A, 3A, 5A, 15A, 30A (dependiente de la estructura)
Voltaje nominal	CC 12V, 24V
Resistencia de contacto	30mΩ, 50mΩ Máximo (en reposo)
Prueba de vida	50.000 ciclos Mínimo, 1.000.000 ciclos Máximo
Temperatura de reflujo	265°C, 4-5 segundos

Pruebas de fiabilidad

Tipo de prueba	Especificación
Fuerza de retención	500 ± 50 ciclos por hora, 50.000 ciclos mínimo
Humedad	90-95% HR a 40°C ± 2°C durante 96 horas
Resistencia al calor de soldadura	265°C +10/-0°C durante 30-35 segundos
Niebla salina	Solución salina 5 ± 1% a 35+1°C/-2°C durante 48 horas
Prueba de fuerza del resorte	100g ± 20g a altura de trabajo
Vida útil a temperatura	85°C ± 2°C durante 96 horas
Soldabilidad	265°C ± 5°C, soldadura de estaño/plomo 60/40 ± 5% durante 4.0-5.0 segundos
Resistencia de contacto	Corriente de prueba 100mA máximo, voltaje 20mV máximo

Equipos de prueba

Nuestro laboratorio independiente cuenta con equipos de prueba completos que incluyen máquinas de prueba de fuerza de inserción, proyectores bidimensionales, medidores de espesor, máquinas de inspección automática, probadores de resistencia de aislamiento, máquinas pulidoras de muestras metalográficas, probadores de niebla salina, probadores de aumento de temperatura de corriente, instrumentos de curva de carrera de carga, probadores ROHS, probadores de rugosidad, probadores de impedancia elástica y probadores de vida útil.

Ventajas competitivas

Producción de alta tecnología: Técnicas de fabricación avanzadas para una calidad superior
Sistema de gestión sistemático: Procesos optimizados que garantizan eficiencia y consistencia
Certificación ISO 9001: Compromiso con los estándares de calidad internacionales
Cumplimiento de RoHS: Cumple con las regulaciones ambientales y de seguridad
Corto plazo de desarrollo: Prototipos y ciclos de producción más rápidos
Precios competitivos y calidad estable: Soluciones rentables sin comprometer la fiabilidad

Información de pedido

Servicio	Detalles
Métodos de pago	T/T (Transferencia bancaria), PayPal, OCBC Bank Se recomienda PayPal para muestras, T/T para pedidos a granel
Plazo de entrega de muestras	Muestra en stock: 2-3 días laborables Muestra personalizada: 5-7 días laborables
Plazo de entrega de producción	10-15 días laborables
Mercados atendidos	América, Europa, Asia, Sudáfrica
Términos comerciales	EXW
Opciones de flete	Aéreo, Marítimo, Expreso
Servicios	Alta calidad a precios razonables, servicios OEM, tamaños, colores y diseños personalizados

Embalaje y envío
