contactos smt con resorte pin pogo

Nombre De La Marca:	UPE
Número De Modelo:	Pasador Pogo con resorte SMT
Cuota De Producción:	10000
Precio:	$0.1-$0.5
Detalles Del Embalaje:	Bolsos del PE
Condiciones De Pago:	T/T

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO9001

Nombre:

Pasador Pogo con resorte SMT

Material:

Las demás partidas de cobre y acero

Actual:

Voltaje:

Vida mecánica:

50 mil ciclos por minuto.

Resistencia de contacto:

50 mΩ Máximo en altura de trabajo

Temperatura de funcionamiento:

-40°C~+130°C en 24 horas.

Prueba de spray de sal:

Capacidad de la fuente:

50 KPCS/día

Resaltar:

Pín SMT POGO cargado con resorte

contactos smt pin pogo

pin pogo con contactos de resorte

Descripción del Producto

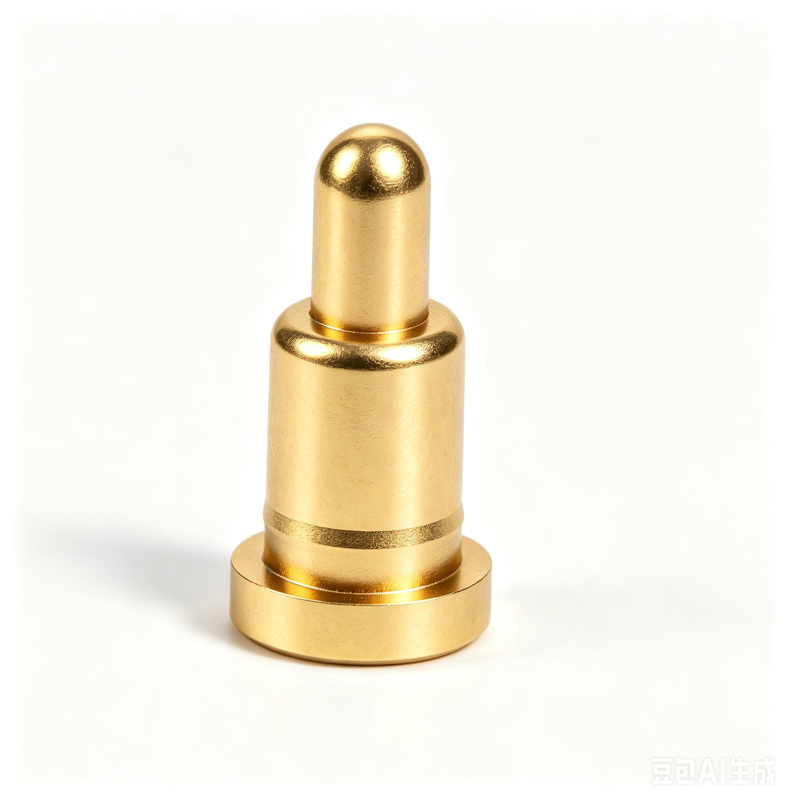

Contactos SMT con resorte Pin Pogo

UPE ofrece servicios profesionales de personalización de POGO PIN, con varias formas y estructuras pequeñas. Personalizamos pines pogo de alta corriente que van desde 15A hasta 30A. Se pueden diseñar diferentes productos y soluciones de pines pogo según los requisitos específicos del cliente.

Un Pin Pogo es un conector eléctrico que se utiliza para establecer conexiones temporales entre dos circuitos. Consiste en un émbolo con resorte dentro de un barril, lo que permite la compresión y mantiene un contacto fiable cuando se presiona contra superficies conductoras.

Estructuras Exteriores de Pin Pogo

Ofrecemos 8 tipos de POGO PIN de estructura exterior para la selección del cliente. Los POGO PIN estándar están diseñados con alturas totales que van desde 2,8 mm hasta 11,0 mm (excluyendo la longitud de la cola del pin pogo DIP).

Estructura SMT

Buena estabilidad con diseño de barril de fondo plano para soldar fácilmente en placas PCB.

Estructura DIP

Cuenta con un pin de posicionamiento en la cola del barril para una soldadura precisa en PCB sin desviaciones.

Estructura de Doble Cabeza

Proporciona flexibilidad en conexiones bidireccionales de placa a placa sin requisitos de soldadura.

Estructura de Ángulo Recto

El diseño de cola doblada ofrece opciones de optimización de espacio y se puede soldar con cables.

Estructura de Copa de Soldadura

Adecuado para productos de cable con capacidades de soldadura de cables sencillas.

Estructura de Tipo Tornillo

Especificaciones especiales para satisfacer diversos requisitos del cliente con opciones personalizadas.

Estructura de Tipo Una Pieza

Capaz de pasar grandes corrientes y personalizable según las necesidades específicas del cliente.

Estructura de Tipo Bola Esférica

Soporta fuerza lateral y se puede personalizar según los requisitos del cliente.

Estructuras Internas de Pin Pogo

Adaptamos estructuras internas adecuadas según los requisitos del cliente:

Estructura A: Émbolo Biselado Oblicuo

Uso convencional con impedancia estable y larga vida útil. Aplicación: Uso regular SMT y DIP. Precauciones: No exceder la carrera de trabajo límite.

Estructura B: Émbolo Perforado

Máxima compresión en espacios limitados. Aplicación: Uso regular SMT y DIP. Precauciones: No exceder la carrera límite o el uso de corriente excesiva.

Estructura C: Émbolo Plano

Fácil mecanizado para estructuras espaciales basado en A y B. Aplicación: Uso regular SMT y DIP. Precauciones: No exceder la carrera límite o el uso de corriente excesiva.

Estructura D: Barril con Cuentas Aislantes

Impedancia estable adecuada para corrientes superiores a 10A. Aplicación: Uso regular SMT y DIP. Precauciones: No exceder la carrera de trabajo límite.

Estructura E: Émbolo de Compresión Doble Cara

Diseño que ahorra espacio con larga distancia y gran compresión en contacto de placa a placa. Aplicación: Acoplamiento de placa a placa. Precauciones: No exceder la carrera de trabajo límite.

Estructura F: Combinación de Cuatro Piezas

Alta suavidad de presión, pequeña deflexión del émbolo, impermeable y a prueba de polvo con vida útil extendida. Aplicación: Requisitos de alta corriente, alto rendimiento, impermeabilidad y a prueba de polvo.

Estructura G: Compresión de Eje Intermedio

Estructura simple capaz de pasar altas corrientes. Aplicación: Uso de soldadura de alta corriente. Precauciones: No exceder la carrera de trabajo límite.

Estructura H: Contacto de Compresión de Bola

Estructura simple con fácil procesamiento. Aplicación: Uso de carrera de trabajo pequeña. Precauciones: No exceder la carrera de trabajo límite.

Áreas de Aplicación de Pin Pogo

¿Por qué elegir UPE?

Personalización y Flexibilidad
Muestras Rápidas = Tiempo de Comercialización Más Rápido
Cada conector se somete a rigurosos controles de calidad (Inspección de Materiales Entrantes, Controles de Calidad en Proceso, Pruebas Finales al 100%, Trazabilidad y Cumplimiento)
Flexibilidad de CC Enfocada en el Cliente
Colaboración de CC en Tiempo Real

Parámetros de Rendimiento del Conector de Pin Pogo con Resorte

Nombre de las Piezas	Tabla de Parámetros de Rendimiento
Material del Barril	Latón \| Cobre Berilio \| Bronce Fosforado
Material del Émbolo	Latón \| Cobre Berilio \| Bronce Fosforado \| Acero Inoxidable
Opciones de Resorte	Acero Inoxidable \| Alambre de Música
Requisitos de Recubrimiento	Oro-Au \| Plata-Ag \| Paladio-Níquel (Pd-Ni)
Corriente Nominal	1A, 2A, 3A, 5A, 15A o 30A (diferentes estructuras)
Voltaje Nominal	CC 12V 24V
Resistencia de Contacto	30mΩ 50mΩ Máx. (en reposo)
Prueba de Vida	50.000 ciclos Mín. 1.000.000 ciclos Máx.
Temp. Reflujo.	265°C, 4~5seg

Pruebas de Fiabilidad de POGO PIN

Tipo de Prueba	Especificaciones
Fuerza de Retención	A un ciclo nominal de 500±50 por hora, 50.000 ciclos como mínimo
Humedad	EIA-364-31, Método de prueba II, Condición A: 90-95% HR a 40°C ± 2°C durante 96 horas
Resistencia al Calor de Soldadura	EIA-364-56, Procedimiento 5, Nivel 2: 265°C+10/-0°C durante 30-35 segundos
Niebla Salina	EIA-364-26, Condición de prueba B: Solución salina al 5±1% a 35+1°C/-2°C durante 48 horas
Prueba de Fuerza del Resorte	Procedimiento de Prueba de Fuerza Normal, 100g±20g a altura de trabajo
Vida a Temperatura	EIA-364-17, Método de prueba A, condición 4: 85°C±2°C durante 96 horas
Soldabilidad	EIA-364-52: Sumergir en soldadura Sn/Pb al 60/40±5% a 265±5°C durante 4.0-5.0 segundos
Resistencia de Contacto	EIA-364-23: Corriente de prueba 100 mA máximo, voltaje 20 mV máximo

Equipos de Prueba

Mantenemos un laboratorio independiente equipado con equipos experimentales que incluyen:

Máquina de prueba de fuerza de inserción
Proyector bidimensional
Medidor de espesor
Máquina de inspección automática
Probador de Resistencia de Aislamiento
Máquina pulidora de muestras metalográficas
Probador de niebla salina
Probador de aumento de temperatura de corriente
Instrumento de curva de carrera de carga
Probador ROHS
Probador de rugosidad
Probador de impedancia elástica
Probador de vida

Ventajas Competitivas de la Empresa UPE

Producción de Alta Tecnología utilizando técnicas de fabricación avanzadas
Sistema de Gestión Sistemático que garantiza eficiencia y consistencia
Certificación ISO 9001 que demuestra estándares de calidad internacionales
Cumplimiento RoHS que cumple con las regulaciones ambientales y de seguridad
Corto Plazo de Desarrollo para prototipado y producción más rápidos
Precios Competitivos y Calidad Estable sin comprometer la fiabilidad

Métodos de Pago

T/T (Transferencia Bancaria), PayPal, OCBC Bank

Recomendación: Usar PayPal para muestras (más seguro), Usar T/T para pedidos a granel (tarifas más bajas)

Plazos de Entrega y Detalles del Servicio

Plazo de Entrega de Muestras: Muestra en inventario 2-3 días hábiles / Muestra personalizada 5-7 días hábiles

Plazo de Entrega de Producción: 10-15 días hábiles

Mercados Atendidos: América, Europa, Asia, Sudáfrica

Término Comercial: EXW

Opciones de Flete: Aéreo, Marítimo, Expreso

Servicios: Alta calidad a precio razonable, servicio OEM, se aceptan tamaños, colores y diseños especiales

Embalaje y Envío
