Pin de aguas de resorte con revestimiento dorado de tipo tornillo

Todas Las Categorías

piezas de torneado de la precisión

Contacta con nosotros

Ms. KIKI

union@upetech.net

13434524996

upetech

Contacta ahora

Pin de aguas de resorte con revestimiento dorado de tipo tornillo

Nombre De La Marca:	UPE
Número De Modelo:	Pin de Pogo de doble cabeza
Cuota De Producción:	10000
Precio:	$0.1-$0.5
Detalles Del Embalaje:	Bolsos del PE
Condiciones De Pago:	T/T

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO9001

Nombre:

pin pogo tipo tornillo

Material:

Las demás partidas de cobre y acero

Resistencia de contacto:

50 mΩ Máximo en altura de trabajo

Temperatura de funcionamiento:

-40°C~+130°C en 24 horas.

Prueba de spray de sal:

48 h

Color:

Amarillo

Capacidad de la fuente:

50 KPCS/día

Resaltar:

tipo de tornillo

pegamento de oro

Pin de resorte con chapa de oro

Descripción del Producto

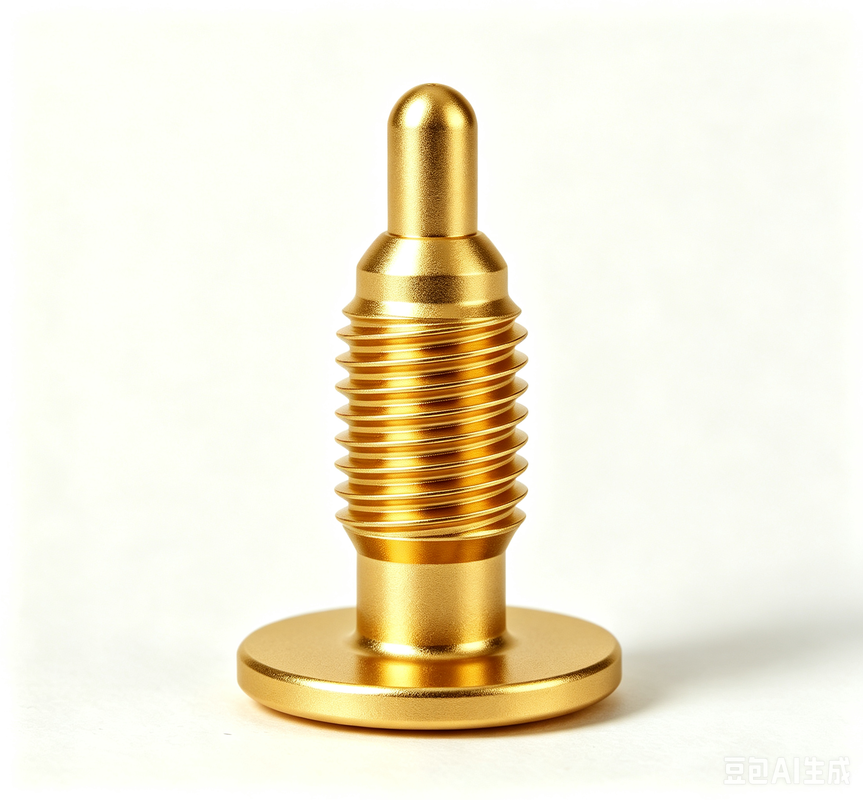

Pin Pogo de Resorte Chapado en Oro Tipo Tornillo

Servicio profesional de personalización de POGO PIN con varias formas y estructuras pequeñas disponibles. Soluciones personalizadas de alta corriente de 15A a 30A. Productos y soluciones de pogo pin diseñados según los requisitos del cliente.

¿Qué es un Pogo Pin?

Un Pogo Pin es un conector eléctrico que se utiliza para establecer conexiones temporales entre dos circuitos. Consiste en un émbolo con resorte dentro de un barril, lo que permite la compresión y mantiene un contacto fiable cuando se presiona contra superficies conductoras.

Especificaciones Técnicas

Parámetro	Especificación
Nombre	Pin pogo tipo tornillo
Émbolo	Latón C3604
Barril	Latón C3604
Resorte	SUS304
Vida mecánica	50.000 ciclos Mín.
Resistencia de contacto	50mΩ Máx (PIN)
Temperatura de funcionamiento	-40℃~+130℃ en 24 horas
Resistencia al calor de soldadura	260℃±5℃ 20s±2s
Prueba de niebla salina	48H
Certificación	Conforme a ROHS o REACH
Prueba	Prueba 100% de circuito abierto y cortocircuito

Tipos de estructura disponibles

Altura total del POGO PIN estándar: 2,8 mm ~ 11,0 mm (excluyendo la longitud de la cola del pogo pin DIP)

SMT: Buena estabilidad con diseño de fondo plano para soldadura fácil en placa PCB
DIP: El pin de posicionamiento evita desviaciones durante la soldadura de PCB
Doble cabeza: Conexión flexible bidireccional placa a placa sin soldadura
Ángulo recto: Cola doblada para optimización del espacio, se puede soldar con cable
Copa de soldadura: Adecuado para productos de cable, soldadura de cable fácil
Tipo tornillo: Especificaciones especiales para satisfacer diversas necesidades del cliente
Tipo de una pieza: Alta capacidad de corriente con requisitos personalizados
Tipo de bola esférica: Capacidad de fuerza lateral con opciones personalizadas

Opciones de estructura interna

Estructura A: Émbolo con bisel oblicuo

Ventajas: Uso convencional, impedancia estable, larga vida útil

Aplicación: Uso regular SMT y DIP

Estructura B: Émbolo con diseño perforado

Ventajas: Máxima compresión en espacio limitado

Aplicación: Uso regular SMT y DIP

Estructura C: Émbolo con diseño plano

Ventajas: Mecanizado fácil para estructuras con restricciones de espacio

Aplicación: Uso regular SMT y DIP

Estructura D: Barril con cuentas aislantes

Ventajas: Impedancia estable, adecuado para corrientes superiores a 10A

Aplicación: Uso regular SMT y DIP

Estructura E: Compresión de doble cara

Ventajas: Ahorro de espacio, larga distancia, gran contacto de placa de compresión

Aplicación: Acoplamiento placa a placa

Estructura F: Combinación de cuatro piezas

Ventajas: Alta suavidad de presión, pequeña deflexión del émbolo, impermeable, a prueba de polvo, vida útil prolongada

Aplicación: Aplicaciones de alta corriente, alto rendimiento, impermeables y a prueba de polvo

Estructura G: Compresión de eje intermedio

Ventajas: Estructura simple, alta capacidad de corriente

Aplicación: Uso de soldadura de alta corriente

Estructura H: Contacto de compresión de bola

Ventajas: Estructura simple, fácil procesamiento

Aplicación: Aplicaciones de carrera de trabajo pequeñas

Aplicaciones del producto

Placas PCB
Cámaras digitales / Productos médicos / Cartuchos de impresora
Mangos de golf / Vehículos eléctricos / Aplicaciones de telefonía
Desfibriladores cardíacos / Carga de coche / Purificadores de aire
Luminarias planas LED / Linternas LED / Tablets / Laptops / PCs
Baterías externas / Productos digitales / Pequeñas aplicaciones eléctricas domésticas
Productos de carga / Productos de transmisión de señal

¿Por qué elegir UPE?

Personalización y flexibilidad: Soluciones a medida para requisitos específicos
Muestras rápidas: Tiempo de comercialización más rápido con prototipado rápido
Controles de calidad rigurosos: Pruebas exhaustivas durante toda la producción
Flexibilidad de control de calidad centrada en el cliente: Procesos de control de calidad adaptables
Colaboración de control de calidad en tiempo real: Monitorización continua de la calidad y retroalimentación

Parámetros de rendimiento

Componente	Opciones de material
Material del barril	Latón, cobre de berilio, bronce fosforado
Material del émbolo	Latón, cobre de berilio, bronce fosforado, acero inoxidable
Opciones de resorte	Acero inoxidable, alambre de música
Requisitos de chapado	Oro-Au, Plata-Ag, Paladio-Níquel (Pd-Ni)
Corriente nominal	1A, 2A, 3A, 5A, 15A o 30A (estructuras diferentes)
Voltaje nominal	CC 12V, 24V
Resistencia de contacto	30mΩ, 50mΩ Máx. (en reposo)
Prueba de vida	50.000 ciclos Mín., 1.000.000 ciclos Máx.
Temperatura de reflujo	265°, 4~5 segundos

Pruebas de fiabilidad

Tipo de prueba	Especificación
Fuerza de retención	50.000 ciclos mínimo a 500±50 ciclos por hora
Humedad	90-95% HR a 40℃±2℃ durante 96 horas
Resistencia al calor de soldadura	265℃+10/-0℃ durante 30-35 segundos
Niebla salina	Solución salina al 5±1% a 35+1℃/-2℃ durante 48 horas
Prueba de fuerza del resorte	100g±20g a altura de trabajo
Vida útil a temperatura	85℃±2℃ durante 96 horas
Soldabilidad	265±5℃, soldadura de Sn/pb al 60/40±5% durante 4.0-5.0 segundos
Resistencia de contacto	Corriente de prueba: 100 mA máx., Voltaje: 20 mV máx.

Equipos de prueba

Laboratorio independiente equipado con equipos de prueba completos que incluyen:

Máquina de prueba de fuerza de inserción
Proyector bidimensional
Medidor de espesor
Máquina de inspección automática
Probador de resistencia de aislamiento
Máquina pulidora de muestras metalográficas
Probador de niebla salina
Probador de aumento de temperatura de corriente
Instrumento de curva de carrera de carga
Probador ROHS
Medidor de rugosidad
Probador de impedancia elástica
Probador de vida

Ventajas competitivas

Producción de alta tecnología: Técnicas de fabricación avanzadas para una calidad superior
Sistema de gestión sistemático: Procesos optimizados para eficiencia y consistencia
Certificación ISO 9001: Compromiso con estándares de calidad internacionales
Cumplimiento de RoHS: Cumple con las regulaciones ambientales y de seguridad
Corto tiempo de desarrollo: Prototipado y ciclos de producción más rápidos
Precios competitivos y calidad estable: Soluciones rentables sin comprometer la fiabilidad

Información de pedido

Métodos de pago

T/T (Transferencia bancaria)
PayPal
OCBC Bank

Recomendación: PayPal para muestras (más seguro), T/T para pedidos a granel (tarifas más bajas)

Tiempos de entrega

Tiempo de entrega de muestra: Muestra en inventario 2-3 días hábiles / Muestra personalizada 5-7 días hábiles
Tiempo de entrega de producción: 10-15 días hábiles

Términos comerciales

Mercados: América, Europa, Asia, Sudáfrica
Término comercial: EXW
Flete: Aéreo, Marítimo, Express
Servicio: Alta calidad a precio razonable, servicio OEM, tamaños, colores y diseños personalizados disponibles

Embalaje y envío

Información de contacto

Para cualquier pregunta, por favor contacte a: union@upetech.net
