Conector de cable magnético

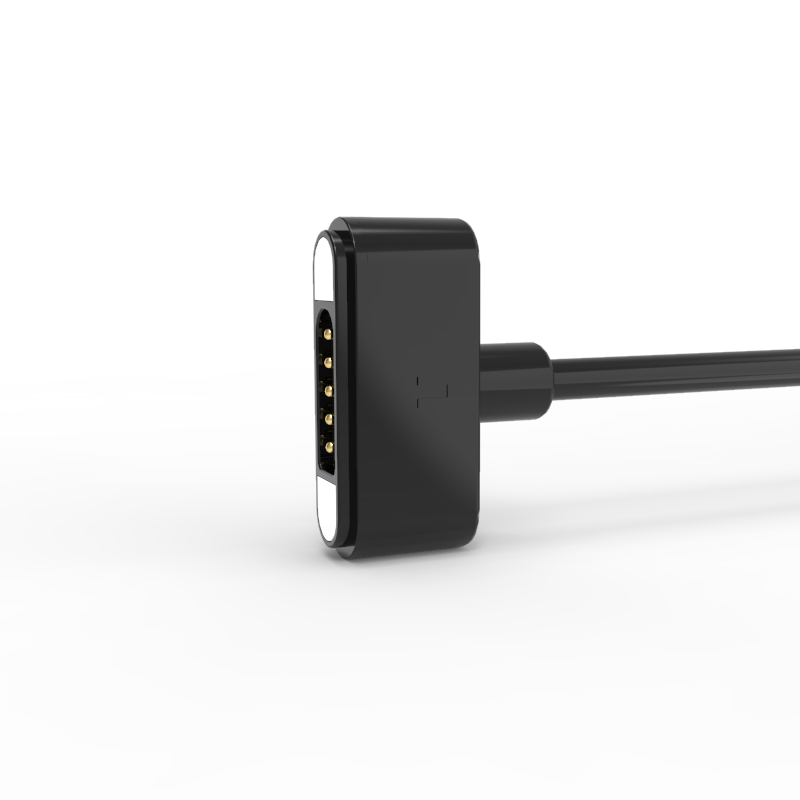

Customized 5pin female magnetic cable connector and male magmetic connector

Todas Las Categorías

Conector de pin Pogo

El PIN de POGO

conector de resorte

Conectores magnéticos

Conector de cable magnético

Conector magnético redondo

Conector de pin femenino

Conectores industriales

Conectores impermeables

piezas de torneado de la precisión

Contacta con nosotros

Ms. KIKI

union@upetech.net

13434524996

upetech

Contacta ahora

Customized 5pin female magnetic cable connector and male magmetic connector

Nombre De La Marca:	UPE
Número De Modelo:	El número de datos de la autoridad de registro deberá ser el siguiente:
Cuota De Producción:	5000
Precio:	$1-$5
Detalles Del Embalaje:	Bolsos del PE
Condiciones De Pago:	T/T

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO9002

Documento:

VID0706A.pdf

Nombre:

Cable de carga magnética de 5 pines

Material:

El uso de los materiales de acero no se puede limitar a los materiales de acero.

Fuerza de resorte:

80 g ± 20 g

Tortuga trabajadora:

1.0 mm

Actual:

3.0A

Volaticar:

12V

Fuerza magnética:

550 g

Vida mecánica:

50 000 ciclos por minuto.

Resistencia de contacto:

Se aplicarán las siguientes medidas:

Prueba de spray de sal:

48 horas

Capacidad de la fuente:

5KPCS/día

Resaltar:

5pin female magnetic cable connector

male magnetic connector cable

customized magnetic cable connector

Descripción del Producto

Customized 5pin Female Magnetic Cable Connector and Male Magnetic Connector

Key Features

1-meter (1000mm) flexible cable with 4-core TPE insulation (OD: 3.5mm)
Strong magnetic docking (>550G magnetic force) with polarity identification
12V/3A power delivery via gold-plated magnetic contacts
USB 2.0 data/power (stainless steel shell)
High durability: 50,000+ mating cycles, flame-retardant (UL94 V-0)

Materials & Construction

Component	Specification
Pogo pin	Brass, gold-plated surface (≤50mΩ contact resistance)
Plastic Housing	HTN + 30% UL94 V-0 black (high-temperature resistant)
Magnet	NdFeB permanent magnet (epoxy-coated option for salt spray resistance)
Outer Mold	Black TPE 80A (flexible, abrasion-resistant)
USB Connector	Stainless steel shell (USB 2.0)
Cable	4-core, 1000mm long: Red/Black: 65×0.08mm strands (power) White/Green: 16×0.08mm strands (data) Jacket: Black TPE

Mechanical & Electrical Properties

Parameter	Value
Spring Force	80g ± 20g @ 1.0mm height
Magnetic Adhesion Force	>550G
Service Life	50,000 cycles min
Rated Voltage	12V DC
Continuous Current	3.0A
Peak Current	4.0A (max)
Contact Resistance	≤50mΩ
High-Voltage Test	AC/DC 1000V, 0.5mA, 3 sec

Environmental & Compliance

RoHS & REACH compliant
Flame Rating: UL94 V-0
Salt Spray Test: 48 hours (with epoxy-coated magnet)

Technical Drawings

Magnetic Cable Connectors Application

Advantages of Magnetic Connector

Humanize design of automatic adsorption connection experience
Humanized anti-fall: easy to remove from charging interface without removing the device
Life time: up to 100,000-200,000 cycles
Waterproof design: female end can be dustproof and waterproof (IPX8)
Fast charging: 5A-10A magnet connector design withstands large current transmission
Customizable appearance to match customer's application device design
Product anti-short circuit structure design and foolproof
High frequency signal transmission capability, can replace traditional USB 2.0 HDMI 1.3 function for Video & Audio signal transmission
