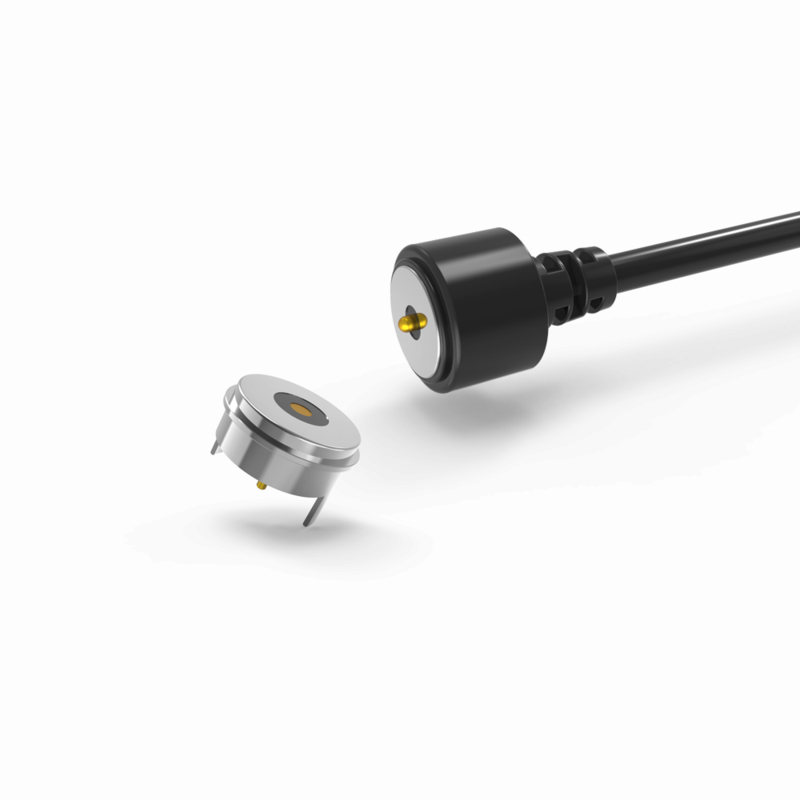

Fabricación de conectores de cable magnéticos de alta calidad para electrodomésticos

Fabricación de conectores de cable magnético de alta calidad para electrodomésticos, conectores de cable magnético tienen la ventaja de adsorción automática, fácil de operar.Los pines de pogo tienen una buena conductividad eléctrica, no se corroe fácilmente en un ambiente severo.

UPE es un fabricante profesional de conector magnético personalizado, nuestro diseño siempre satisface las diferentes necesidades de los clientes, el conector magnético se utiliza ampliamente para equipos médicos,equipos inalámbricos"Dispositivos inteligentes y hogares inteligentes, equipos de comunicaciones de datos, equipos de telecomunicaciones, equipos de automatización e industriales, equipos audiovisuales, etc".

UPE está equipada con tecnología avanzada y modernas técnicas de producción.Estamos certificados ISO9001 e ISO14001,lo que garantiza que todos nuestros productos cumplan con las normas ambientales de la UE RoHS.

Para garantizar una calidad superior, obtenemos materias primas clave de Taiwán y Japón.

Un sistema de gestión optimizado, y un equipo de profesionales calificados y experimentados, ofrecemos componentes electrónicos de alto rendimiento a precios competitivos.

Conector de cable magnético masculino:

...Materiales:
Pogo Pin: de latón ((Plunger&Barrel con recubrimiento de 5U" Min Au por encima de 60~100U"Ni);
Las condiciones de ensayo de las máquinas de ensayo de los vehículos de la categoría M1 y M2 se determinarán en función de las condiciones de ensayo de las máquinas de ensayo de la categoría M1.
Magnetos:NdFeB N52 con chapa de Ni;
Cable: negro OD 3,5*2C ((TC65*0,08),
Capa de alambre: negro TPE 80A.
El conector de la chaqueta: negro TPE 80A..
Mecánica:
Fuerza de resorte: 70 g ± 20 g, a 1,0 mm de la cigüeña de trabajo.
La cigüeña completa:1Dos milímetros.
Duración de la máquina: 10000 ciclos min.
... eléctrico:
Voltado: 12 V.
Corriente: 3A.
Resistencia de contacto: 50mΩMax (PIN).
Prueba 100% abierta y corta.
...producto que cumpla con las normas ROHS o REACH.
... Prueba de sal en aerosol: 48 horas.

Conector magnético femenino:

Los materiales:
PINr:C6801 libre de plomo, con recubrimiento de 5U" Min Au por encima de 60~100U" Ni;
Las condiciones de los vehículos de las categorías M1 y M2 se especifican en el anexo I del presente Reglamento.
Conchas: sin plomo C6801 Ni revestido;
Imán: NdFeB N52 con chapa de Ni
... eléctricos:
Válvulas de carga:12.0 V.
Corriente: 3,0 A.
Resistencia de contacto: 50mΩMax (PIN).
Prueba 100% abierta y corta.
...producto que cumple con las normas ROHS o REACH.
... Prueba de sal: 48 horas.
... Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1.Tabla de PCB de soldadura por enchufe;
2.Formar y encapsular cables después de soldarlos;
3.Puede añadirse un terminal de transferencia de dicha placa PCB;
4- moldeo por inyección de moldes incrustables;
5Los cables se pueden unir directamente.

Atención:
1.El imán utiliza material NdFeB, puede mantener la fuerza magnética para siempre (excepto a alta temperatura, rotura, conexión del mismo polo)

2. Magneto existen interferencias del campo magnético

3.Puede diseñar protección contra cortocircuito

¿Cómo funcionan los conectores magnéticos?

. Ambos lados se conectan magnéticamente cuando se colocan en proximidad el uno al otro
La luz en la parte posterior del enchufe indica que la energía está fluyendo.
Cuando los lados se separan, el flujo de energía se detiene inmediatamente.
Evitan cortocircuitos ya que los conectores se repelen entre sí, y si se atraen es en las partes aisladas (ya que ambos conectores liberan el mismo polo magnético)

Parámetro de los conectores de cable magnético circular de 2 pines:

Dibujo técnico del conector de cable magnético masculino circular de 2 pines

Dibujo técnico del conector magnético femenino circular de 2 pines

- ¿ Qué?El diseño del PCB es recomendable.

Ventajas del conector magnético:

1) Experiencia de conexión de adsorción automática; fácil operación;

2) Utiliza una interfaz magnética para quitar el dispositivo más fácilmente.

3)Ciclo de vida alto: soporta entre 50.000 y 300.000 tiempos de vida de reajuste;

4) Es fácil de diseño impermeable personalizado, la mujer puede lograr a prueba de polvo y impermeable (IP68);

5) Soporta una corriente alta (3A-20A), recarga más rápida;

6)Excelente grado de corrosión (48H-120H) para los ambientes más hostiles;

7)Forma personalizada para satisfacer el ajuste de la forma del producto, mejorar el punto de venta del producto;

8)Posicionamiento de los imanes, uso de los imanes y estructura para proteger el doble circuitola dirección ((Es orientado al usuario y fácil de usar)

9)Excelente interfaz de escalabilidad,Puede lograrse ((Power Signal Video Audio Jack Etc);

10) El tiempo de desarrollo es corto, el molde de bajo costo para la personalización;

11) Proporciona una transmisión fiable de señal de alta RF. Nuestro conector es USB 2.0

Las áreas de aplicación del producto son:

1.Dispositivos portátiles, equipos de posicionamiento inteligente, pulseras inteligentes para niños, relojes inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)conexión de extremo del alambre de banda magnética

2Equipo médico, equipo inalámbrico, equipo de comunicaciones de datos, equipo de telecomunicaciones, equipo de automatización e industrial, equipo audiovisual

3.Aviación, electrónica aeroespacial, comunicaciones militares

4.Equipo de navegación, ensayo y medición para automóviles

5.Electrónica de consumo ((teléfonos móviles, computadoras tabletas, auriculares Bluetooth, cámara, reloj, productos electrónicos de consumo portátiles y muchos otros campos electrónicos.)

¿Por qué los clientes eligen UPE?

1Servicio de personalización profesional

2Capacidad de producción rápida de muestras

3- Estricto sistema de control de calidad

4Procesamiento con componentes importados

5Equipo de ensayo de alta precisión

6Procedimientos razonables de control de costes

7Normas medioambientales del producto.

Cómo pedir conectores de cable magnético de UPE

Paso 1: Explique sus necesidades
Proporcione los siguientes detalles clave:

✅Tipo de conector: por ejemplo, solo para carga, datos + energía (USB-C/HDMI), Pogo Pin, híbrido

✅Cantidad: volumen anual estimado (por ejemplo, 50 000 unidades/año)

✅Necesidades de personalización:
.Forma/tamaño (por ejemplo, circular Ø5 mm, en ángulo recto)
.Corrente nominal (por ejemplo, carga rápida de 8A)

.Clasificación IP (por ejemplo, impermeable IPX8)

.Tipo de señal (por ejemplo, USB 2.0 + potencia de 12 V)
Estética (color, marca, acabado de la superficie)

✅Especificaciones técnicas: tensión de funcionamiento, ciclos de apareamiento, rango de temperatura de funcionamiento

Paso 2: Cotización y acuerdo
La UPE ofrece:
Precios unitarios (descuentos por volumen para pedidos de más de 5K)
- Tiempo de ejecución (prototipo + producción en serie)
.Términos de pago (por ejemplo, 50% de depósito, 50% de preenvío)

Finaliza: MOQ, horario de entrega, embalaje

Paso 3: Confirmar el pedido y pagar
Firmar un PO o un acuerdo formal de pedido

Pague de forma segura a través de:
.Transferencia bancaria (SWIFT/TT)
.PayPal es un servicio de pago
- Carta de crédito (para pedidos a granel)

Paso 4: Producción y envío
✅Prototipos: 5-7 días (aprobación de la muestra antes de la producción en masa)

✅Producción en masa: 15-20 días (escalabilidad flexible)

Envío:
.EXW
Logística rastreable (DHL, FedEx, transporte marítimo)

Paso 5: Aseguramiento de la calidad
✅Previo al envío: UPE proporciona informes de control cualitativo (pruebas IP, controles de continuidad)

✅Después de la entrega: inspeccionar:
. Precisión dimensional
.Eficiencia de la señal/potencia
.Terminar la consistencia
