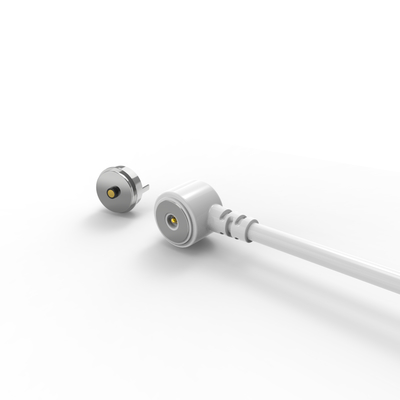

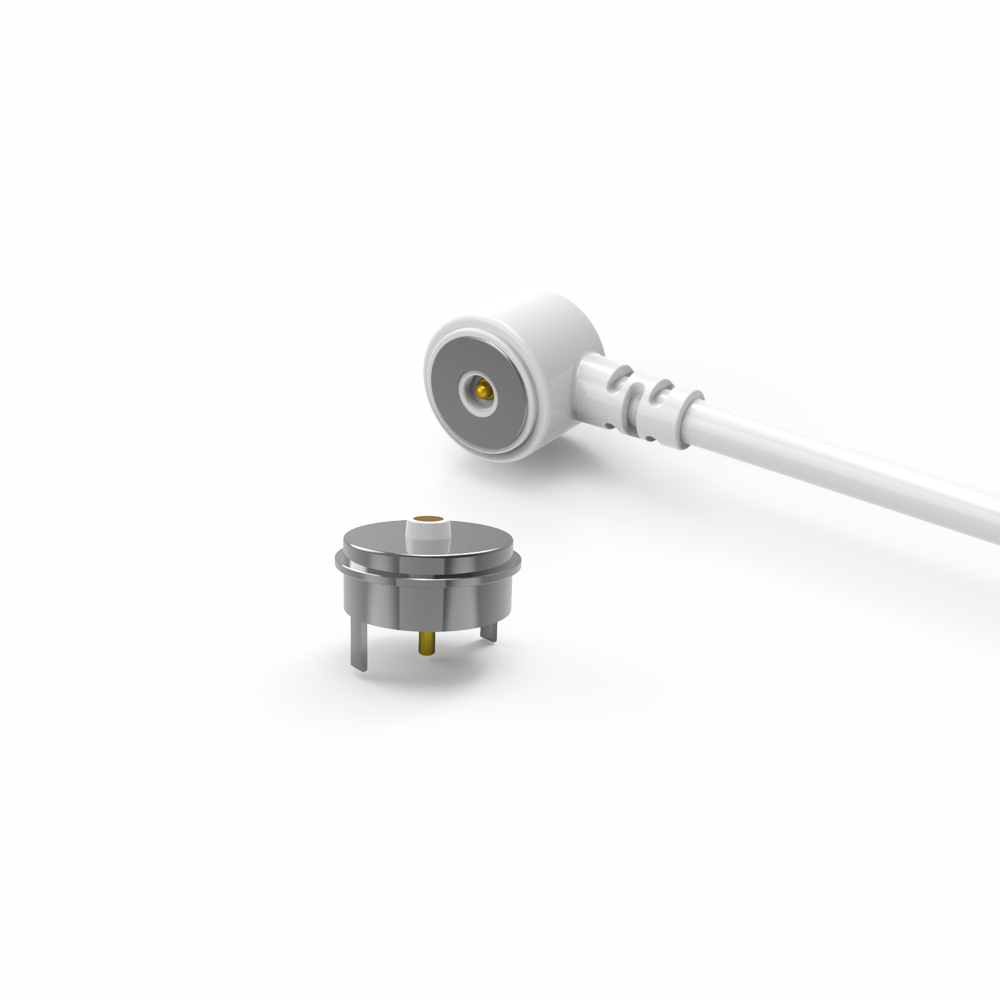

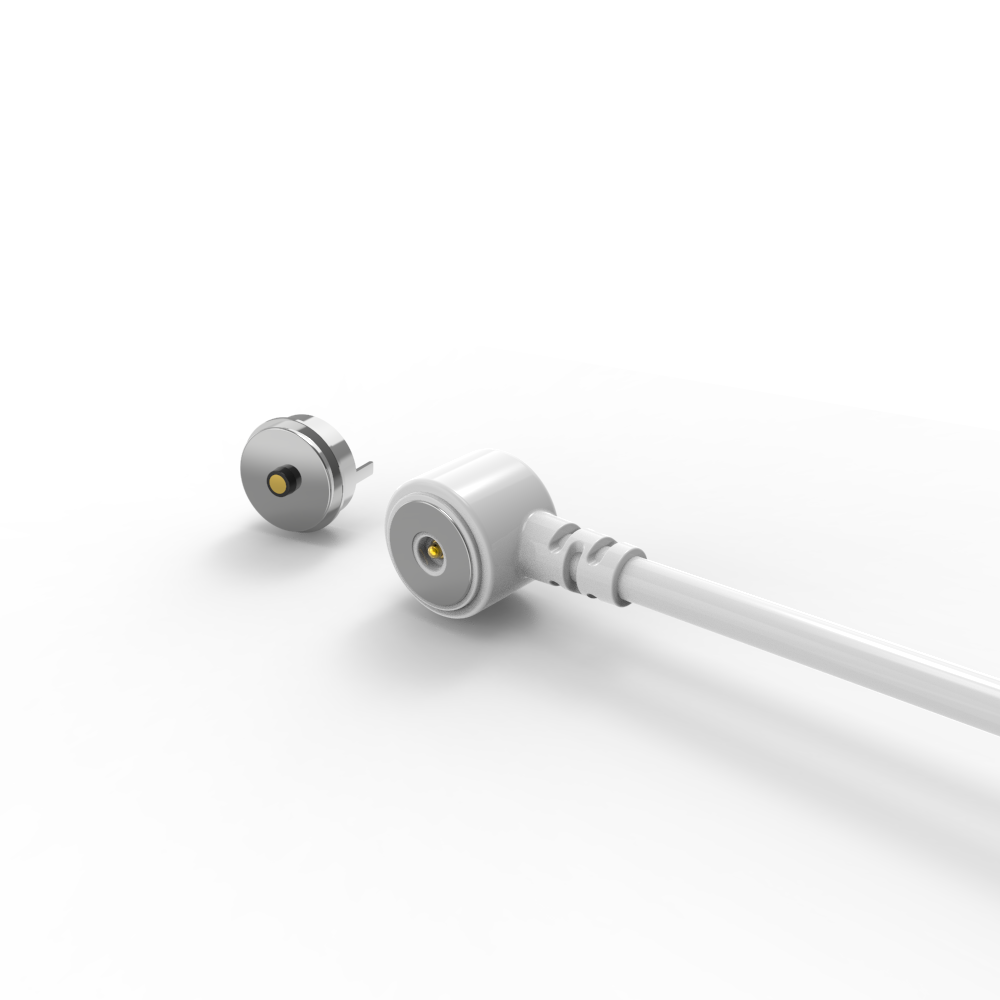

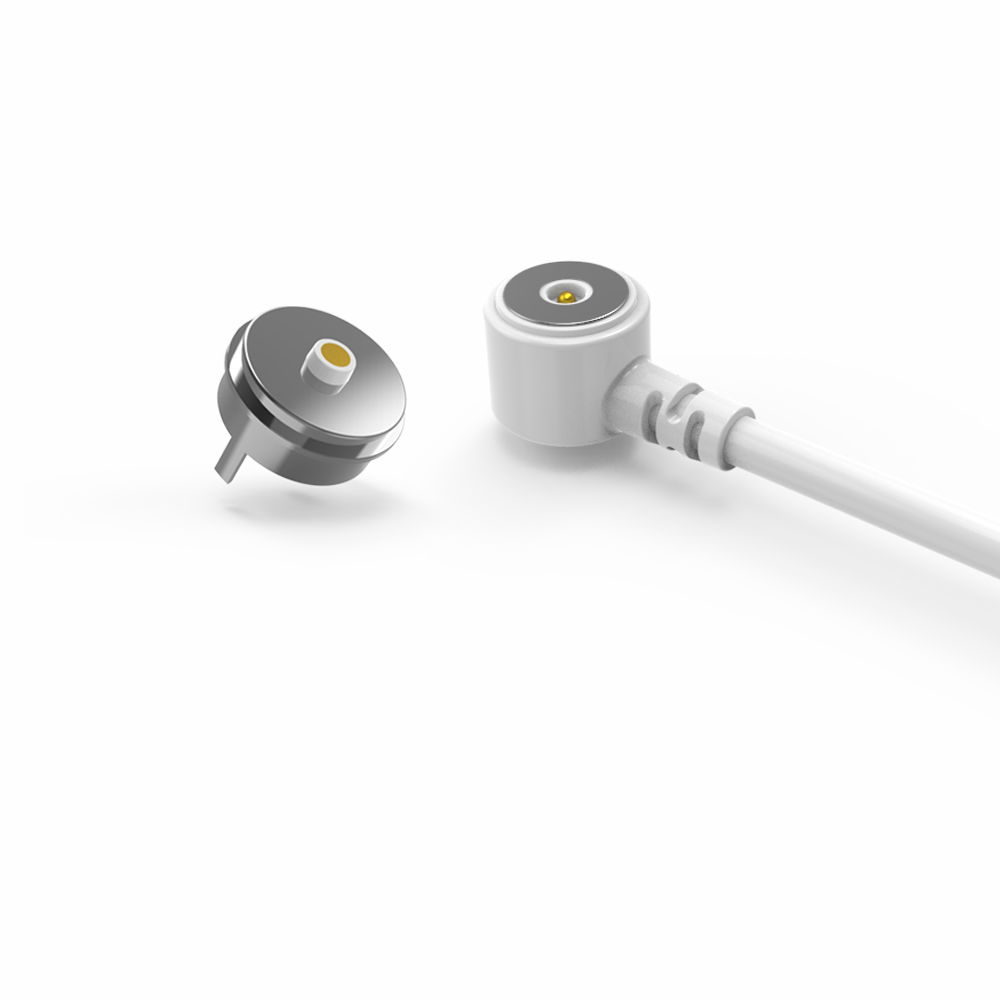

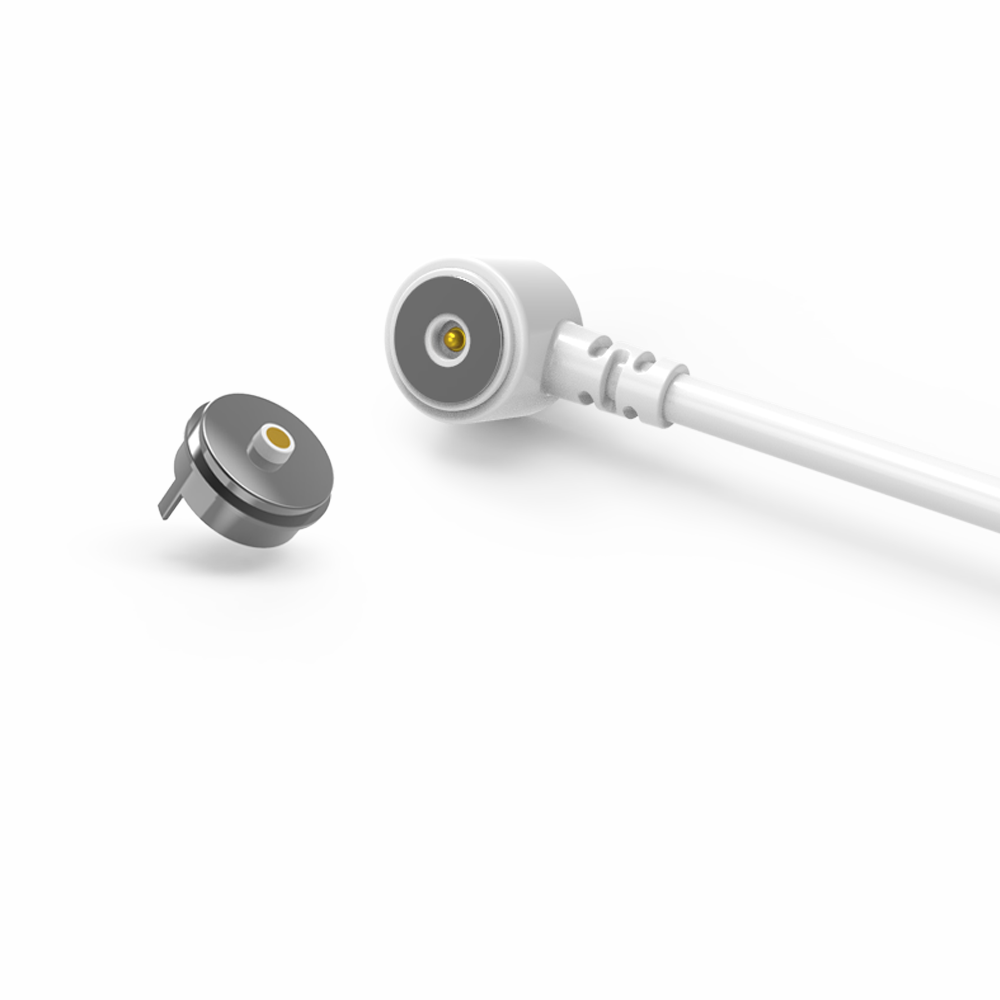

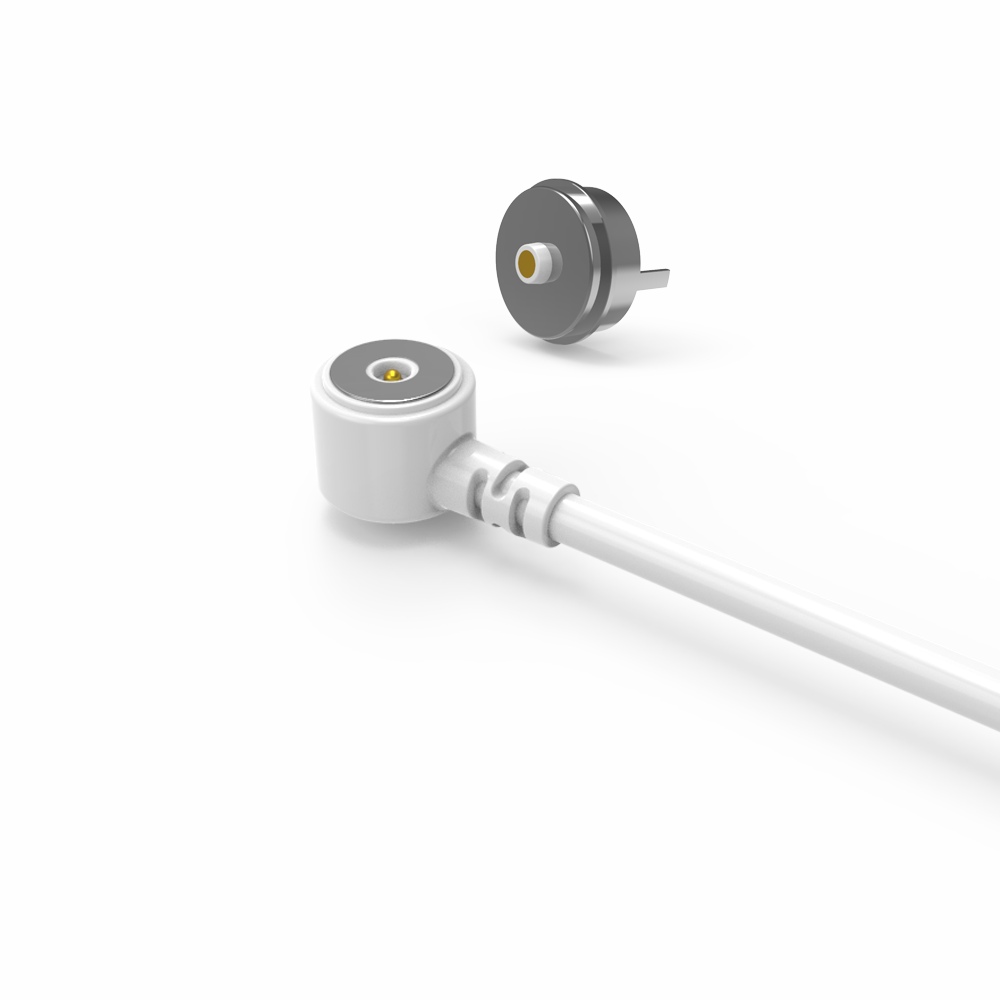

Conector de cable con pines pogo magnéticos para tiras LED, macho y hembra, blanco

Conector de cable de pin de pogo magnético blanco masculino y femenino para tiras LED.

UPE: fabricante profesional de conectores magnéticos de alto rendimiento y conectores de cables magnéticos

UPE se especializa en el diseño y fabricación de conectores magnéticos de primera calidad y conectores de cables de carga magnéticos.

Durabilidad excepcional:Altas clasificaciones de ciclo de vida para un rendimiento duradero.

- Seguridad mejorada:Protección de cortocircuito incorporada.

Magnetismo fuerte y seguro:Asegura una conexión fiable que se desprende de forma segura cuando sea necesario.

.Compromiso con la innovación:Nos centramos continuamente en el desarrollo de soluciones de conectores avanzadas y de alto rendimiento.

Atención:
1.El imán utiliza material NdFeB, puede mantener la fuerza magnética para siempre (excepto a alta temperatura, rotura, conexión del mismo polo)

2. Magneto existen interferencias del campo magnético

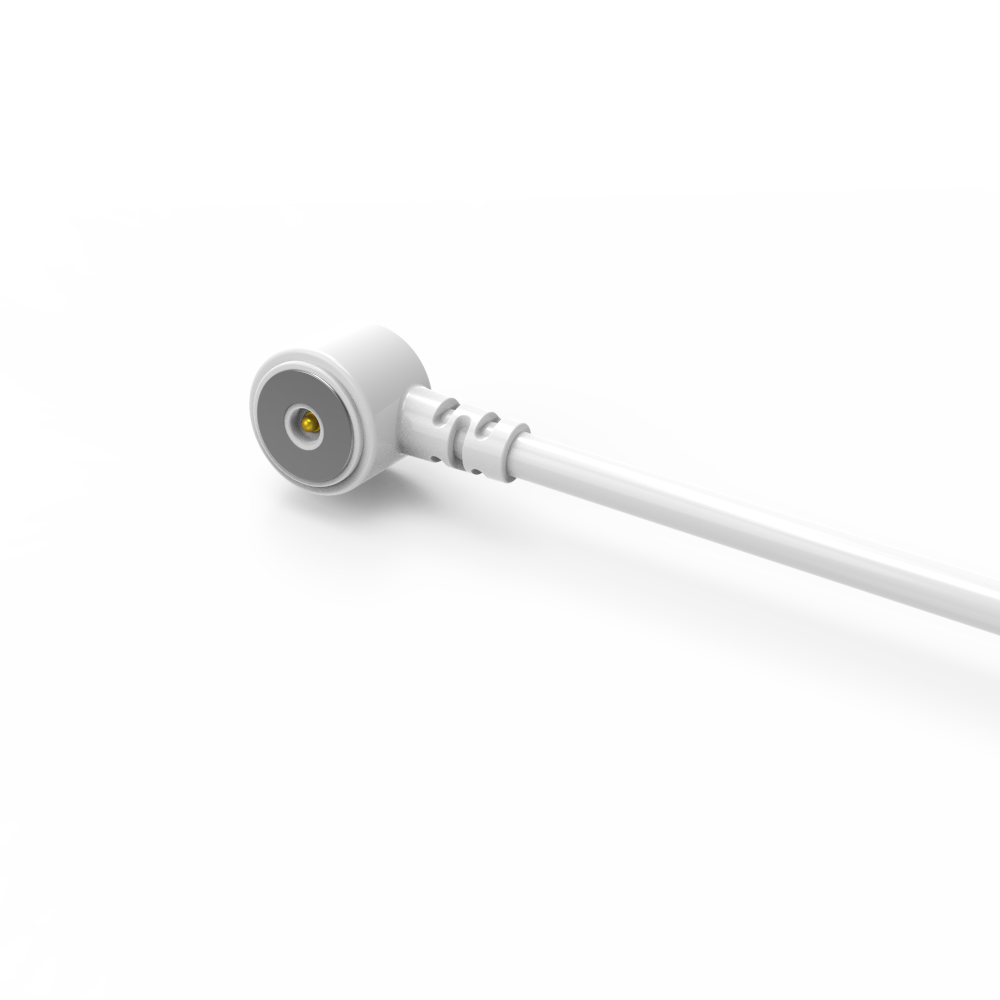

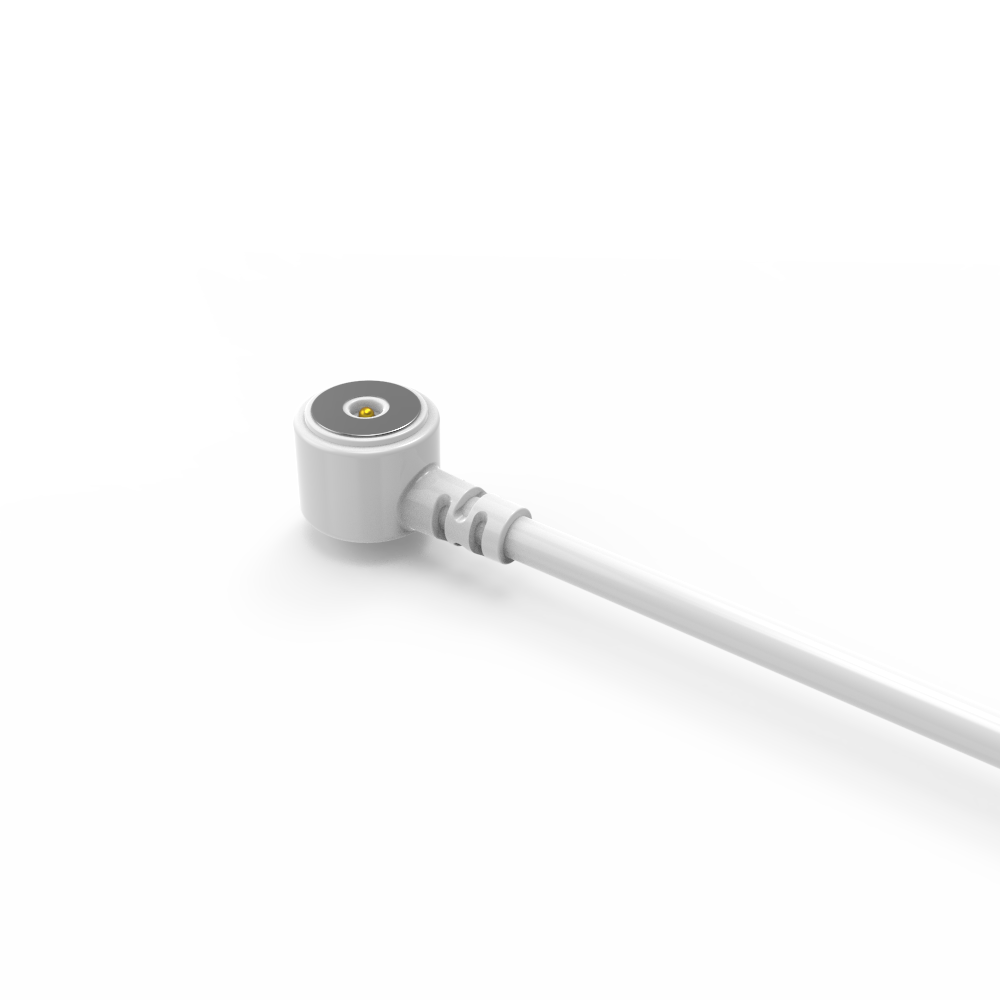

Conector de cable magnético masculino:

...Materiales:
Pogo Pin: de latón ((Plunger&Barrel con recubrimiento de 5U" Min Au por encima de 60~100U"Ni);
En el caso de los vehículos de las categorías M1 y N2, el valor de los valores de los valores de las categorías M1 y N2 es el valor de los valores de las categorías M1 y N2.
Magnetos:NdFeB N52 con chapa de Ni;
El cable:BlancoOD 3,5*2C ((TC65*0,08),
La chaqueta de alambre:BlancoTPE 90A. ¿ Qué es?
La chaqueta del conector: blanco TPE 90A..
Mecánica:
Fuerza de resorte: 70 g ± 20 g, a 1,0 mm de la cigüeña de trabajo.
La cigüeña completa: 1,2 mm.
Duración de la máquina: 10000 ciclos min.
... eléctrico:
Voltado: 12 V.
Corriente: 3A.
Resistencia de contacto: 50mΩMax (PIN).
Prueba 100% abierta y corta.
...producto que cumpla con las normas ROHS o REACH.
Prueba de sal: 48 horas.

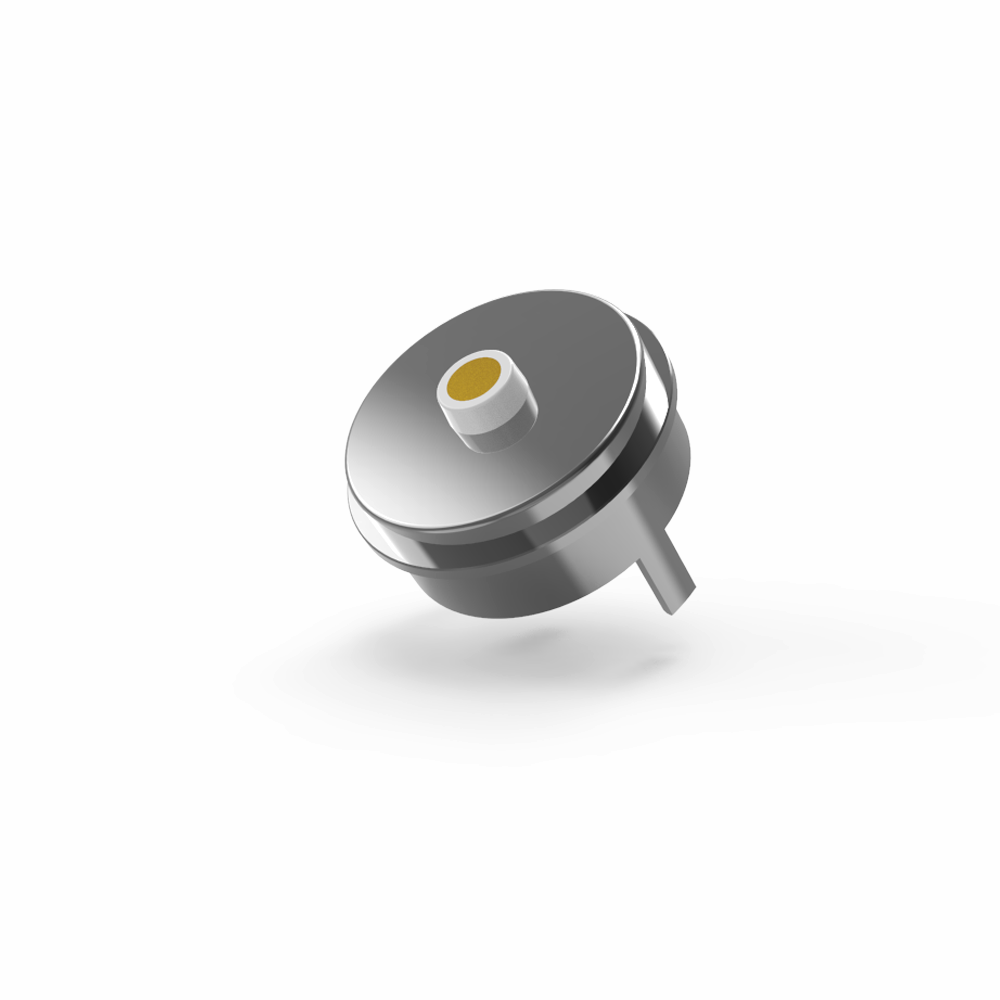

Conector magnético femenino:

Los materiales:
PINr:C6801 libre de plomo, con recubrimiento de 5U" Min Au por encima de 60~100U" Ni;
En el caso de los vehículos de las categorías M1 y N2, el valor de los valores de los valores de las categorías M1 y N2 es el valor de los valores de las categorías M1 y N2.
Conchas: sin plomo C6801 Ni revestido;
Imán: NdFeB N52 con chapa de Ni
... eléctricos:
Válvulas de carga:12.0 V.
Corriente: 5,0 A.
Resistencia de contacto: 50mΩMax (PIN).
Prueba 100% abierta y corta.
...producto que cumple con las normas ROHS o REACH.
... Prueba de sal: 48 horas.
... Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1.Tabla de PCB de soldadura por enchufe;
2.Formar y encapsular cables después de soldarlos;
3.Puede añadirse un terminal de transferencia de dicha placa PCB;
4- moldeo por inyección de moldes incrustables;
5Los cables se pueden unir directamente.

Parámetro de los conectores de cable magnético circular de 2 pines:

Dibujo técnico del conector de cable magnético masculino circular de 2 pines

Dibujo técnico del conector magnético femenino circular de 2 pines

- ¿ Qué?El diseño del PCB es recomendable.

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaídas humanizadas: es fácil de quitar de la interfaz de carga y no es fácil de quitar el dispositivo;

●Duración de vida: hasta 100.000-200.000 ciclos;

●Diseño impermeable: el extremo femenino del dispositivo puede ser impermeable al polvo y al agua (IPX8);

● Tiempo de carga rápido: el diseño del conector magnético 5A-10A soporta una gran transmisión de corriente;

● ¿Qué es?La apariencia del conector magnético puede ajustarse según el diseño del dispositivo de aplicación del cliente;

● ¿Qué es?Diseño de la estructura del producto contra cortocircuitos y seguridad;

● ¿Qué es?Realizar la transmisión de señales de alta frecuencia, puede reemplazar la transmisión tradicional de señales de vídeo y audio USB2.0 HDMI 1.3

● ¿Qué es?Los conectores femeninos y los adaptadores de PCB que ahorran espacio pueden lograr conexiones de cable de parche tipo pogo y SMT DIP

● ¿Qué es?El excelente grado de resistencia a la corrosión (48H-120H) cumple con los requisitos para su uso en ambientes hostiles

● ¿Qué es?Excelentes interfaces expandibles, que pueden implementar (señal de potencia, video audio, conector, etc.)

● ¿Qué es?El tiempo de desarrollo es corto, el costo de fabricación del molde es bajo, y es adecuado para la personalización

Aplicación del producto:

1.Aeroespacial, dispositivos médicos, electrónica de a bordo de automóviles, pequeños electrodomésticos, equipos industriales automatizados, equipos de comunicación de datos, equipos de inspección industrial,dispositivos inalámbricos, vehículos inteligentes de movimiento en vía
2: dispositivos de realidad virtual (VR), dispositivos de vehículos aéreos no tripulados, dispositivos de robots inteligentes
3: Productos portátiles inteligentes, productos de posicionamiento inteligente ( relojes inteligentes para niños, pulseras inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)
4: Dispositivos inteligentes para el hogar, dispositivos terminales portátiles inteligentes, equipos sanitarios inteligentes, equipos deportivos inteligentes al aire libre, dispositivos inteligentes de fisioterapia y belleza
5: electrónica de consumo, pequeños electrodomésticos (impresoras, teléfonos inteligentes, ordenadores, cámaras, equipos audiovisuales, PDA)

¿ Por qué nos eligió?

1.Equipo de I + D diseño independiente y capacidades de desarrollo, se puede personalizar con el desarrollo del producto; sólo tiene una identificación, vamos a hacer la izquierda para usted, desarrollo gratuito, tiempo de I + D 3-5 días laborables.

2Proyectos de selección multiprograma, conexión redonda, cuadrada, rectangular, con forma con el uso flexible de la forma para lograr una apariencia hermosa, ahorrar espacio, fácil enchufe,la fuerza magnética puede alcanzar 1N a 30N.

3.Modo de conexión: imán a imán, imán a aleación, imán a láminas de hierro, etc., para satisfacer diferentes estructuras y aplicaciones, evitar interferencias del campo magnético, utilizar imán NdFeB,Puede mantener la fuerza magnética para siempre..

Cómo colocar el pedido de conector de cable magnético

Paso 1: Explique sus necesidades
Proporcione los siguientes detalles clave:

✅Tipo de conector: por ejemplo, solo para carga, datos + energía (USB-C/HDMI), Pogo Pin, híbrido

✅Cantidad: volumen anual estimado (por ejemplo, 50 000 unidades/año)

✅Necesidades de personalización:
.Forma/tamaño (por ejemplo, circular Ø5 mm, en ángulo recto)
.Corrente nominal (por ejemplo, carga rápida de 8A)

.Clasificación IP (por ejemplo, impermeable IPX8)

.Tipo de señal (por ejemplo, USB 2.0 + potencia de 12 V)
Estética (color, marca, acabado de la superficie)

✅Especificaciones técnicas: tensión de funcionamiento, ciclos de apareamiento, rango de temperatura de funcionamiento

Paso 2: Cotización y acuerdo
La UPE ofrece:
Precios unitarios (descuentos por volumen para pedidos de más de 5K)
- Tiempo de ejecución (prototipo + producción en serie)
.Términos de pago (por ejemplo, 50% de depósito, 50% de preenvío)

Finaliza: MOQ, horario de entrega, embalaje

Paso 3: Confirmar el pedido y pagar
Firmar un PO o un acuerdo formal de pedido

Pague de forma segura a través de:
.Transferencia bancaria (SWIFT/TT)
.PayPal es un servicio de pago
- Carta de crédito (para pedidos a granel)

Paso 4: Producción y envío
✅Prototipos: 5-7 días (aprobación de la muestra antes de la producción en masa)

✅Producción en masa: 15-20 días (escalabilidad flexible)

Envío:
.EXW
Logística rastreable (DHL, FedEx, transporte marítimo)

Paso 5: Aseguramiento de la calidad
✅Previo al envío: UPE proporciona informes de control cualitativo (pruebas IP, controles de continuidad)

✅Después de la entrega: inspeccionar:
. Precisión dimensional
.Eficiencia de la señal/potencia
.Terminar la consistencia
