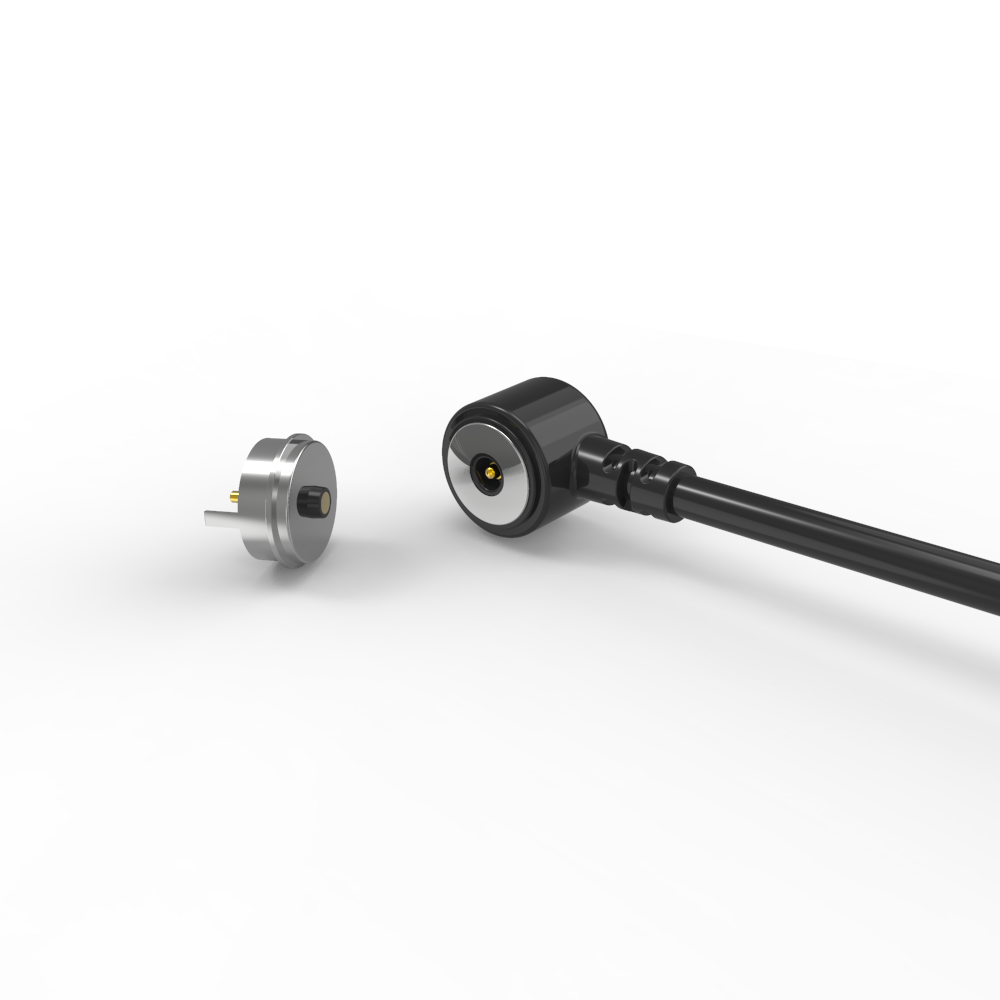

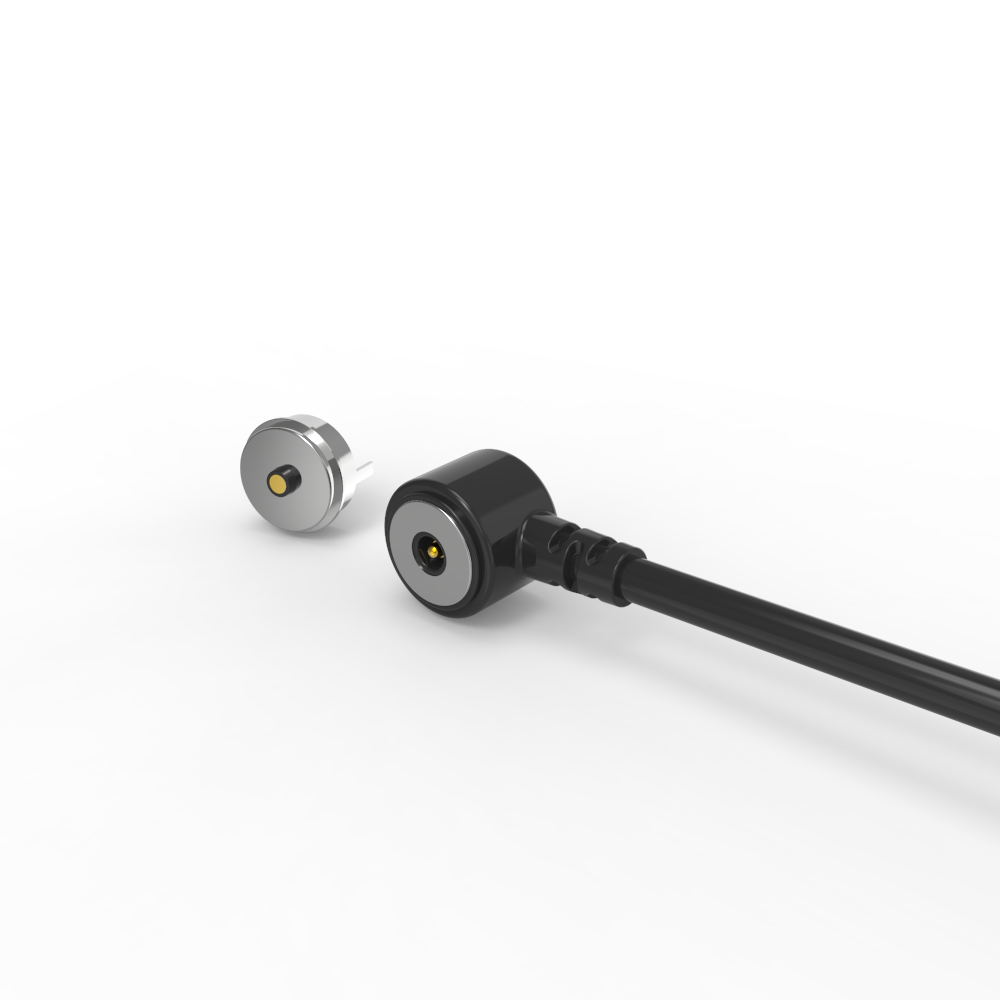

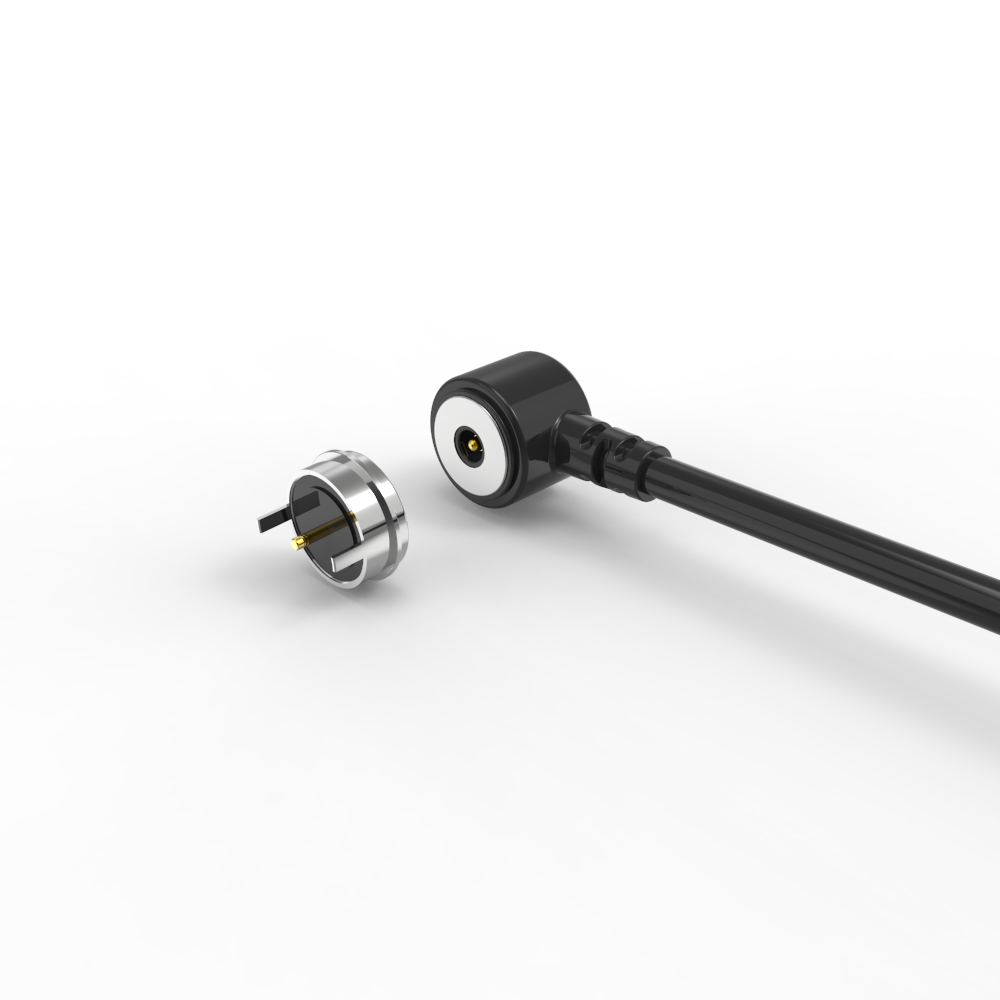

Conector redondo de cable de carga magnético masculino y femenino para la caja de comidas térmicas

Conector de cable de carga magnético redondo para hombre y mujer para fiambrera térmica, el pin pogo magnético tiene la ventaja de la adsorción automática, fácil de operar. El pin pogo tiene una buena conductividad eléctrica, no se corroe fácilmente en un entorno severo.

Union Precision Electronic Co.,Ltd (UPE)  se dedica a Pogo Pin de alta gama, conectores Pogo Pin, conector magnético y el diseño, desarrollo, producción y venta de productos de soporte como una empresa de alta tecnología.

Nos hemos adherido a la innovación tecnológica continua y a los productos de alta calidad como el núcleo del desarrollo de la empresa, un equipo técnico profesional y experimentado tiene más de 15 años de experiencia en la industria de conectores relevantes. UPE tiene muchos años de experiencia laboral en el desarrollo y la fabricación de productos. UPE garantiza la calidad del producto durante el diseño, desarrollo y fabricación del producto. Al mismo tiempo, también puede proporcionar a los clientes soporte técnico, como el desarrollo síncrono.

Los productos cumplen con las normas de protección ambiental EU ROHS, REACH, HF.

Alcance global:Los productos UPE son de confianza en todo el mundo, con un enfoque principal en la exportación a mercados desarrollados, incluyendo:

.Europa

.Estados Unidos y Canadá

.Australia

.Regiones desarrolladas de Asia

En esencia:UPE ofrece una gama completa de soluciones de conectores magnéticos confiables, seguras e innovadoras para satisfacer los exigentes requisitos de los clientes globales en mercados avanzados.

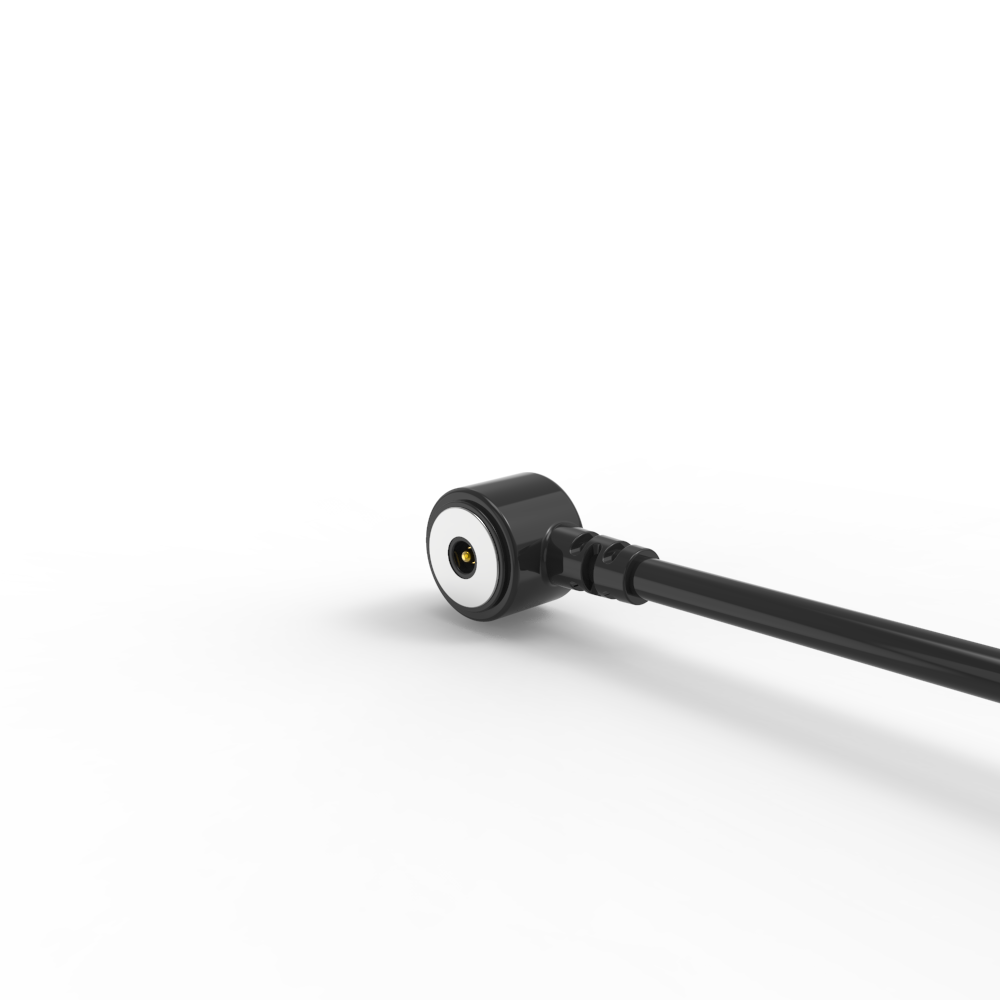

Conector de cable magnético macho:

...Materiales:
Pin Pogo: Latón (Émbolo y barril con revestimiento de 5U" Min Au sobre 60~100U"Ni);
Carcasa: negro HTN+30%GF UL94 V-0;
Imán: NdFeB N52 con revestimiento de Ni;
Cable: negro OD 3.5*2C(TC65*0.08),
Chaqueta de cable: negro TPE 90A .
Chaqueta del conector: negro TPE 90A..
...Mecánico:
Fuerza del resorte: 70g±20g, a 1,0 mm de carrera de trabajo.
Carrera completa: 1,2 mm.
Vida mecánica: 10000 ciclos Min..
...Eléctrico:
Voltaje: 12 V.
Corriente: 3A.
Resistencia de contacto: 50mΩMax (PIN).
Prueba 100% abierta y corta.
...Producto conforme con ROHS o REACH.
...Prueba de niebla salina: 48 H.

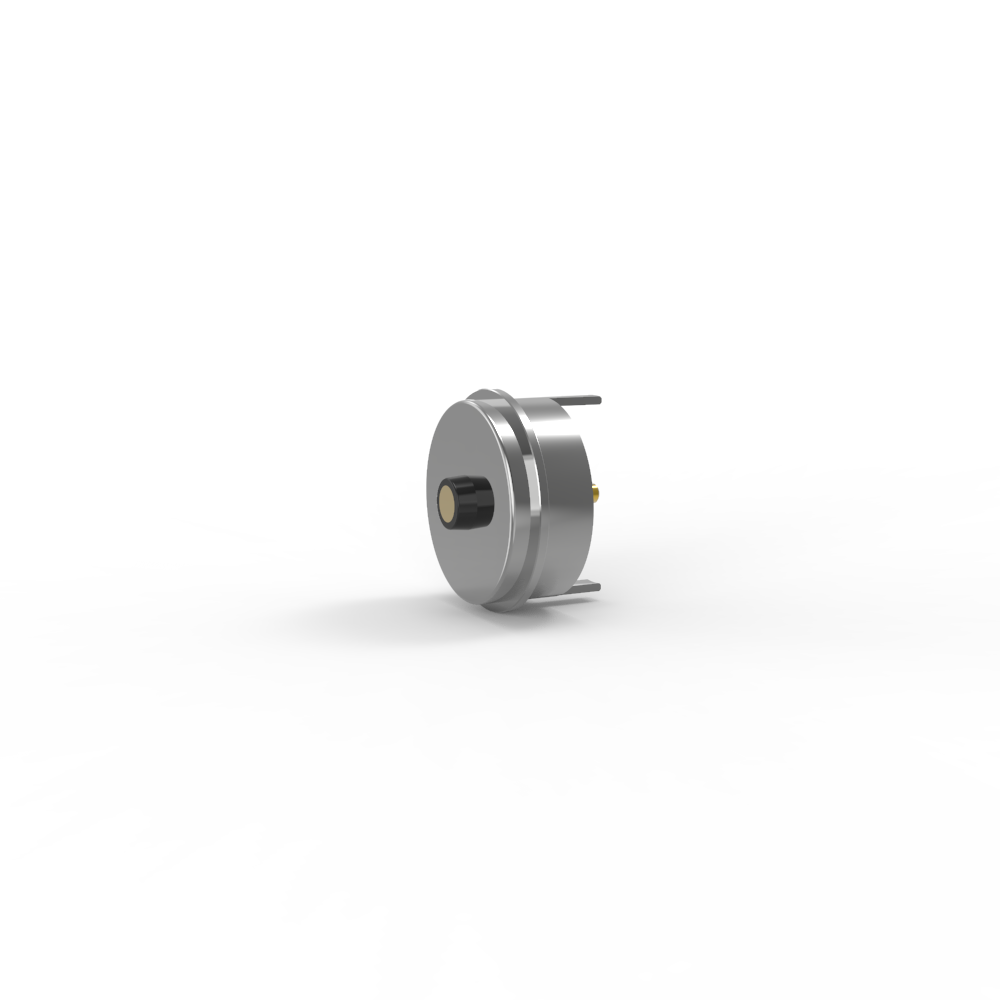

Conector magnético hembra:

..Materiales:
PINr: C6801 sin plomo, revestimiento de 5U" Min Au sobre 60~100U"Ni;
Carcasa: Negro HTN+30%GF UL94 V-0 ;
Carcasa: C6801 sin plomo con revestimiento de Ni;
Imán: NdFeB N52 con revestimiento de Ni
....Eléctrico:
Voltaje: 12,0 V.
Corriente: 5,0 A.
Resistencia de contacto: 50mΩMax (PIN).
Prueba 100% abierta y corta.
...Producto conforme con ROHS o REACH.
...Prueba de niebla salina: 48H.
… Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1. Soldadura de placa PCB enchufable;
2. Formación y encapsulado después de soldar cables;
3. Se puede agregar un terminal de transferencia de esa placa PCB;
4. Moldeo por inyección de molde incrustable;
5. Los cables se pueden unir directamente.

 Atención:
1. El imán utiliza material NdFeB, puede mantener la fuerza magnética para siempre (excepto alta temperatura, roto, conexión de mismo polo)

2. El imán existe interferencia de campo magnético

3. Puede diseñar protección contra cortocircuitos

¿Cómo funcionan los conectores magnéticos?

.Ambos lados se conectan magnéticamente cuando se colocan cerca uno del otro
.La luz en la parte posterior del enchufe indica que la energía está fluyendo
.Cuando los lados se separan, el flujo de energía se detiene inmediatamente
.Evitan los cortocircuitos ya que los conectores se repelen entre sí, y si se atraen es en las partes aisladas (ya que ambos conectores liberan el mismo polo magnético)

Parámetro de los conectores de cable magnético de 2 pines circulares:

Dibujo técnico del conector de cable magnético macho de 2 pines circulares

Dibujo técnico del conector magnético hembra de 2 pines circulares

Recomienda de diseño de PCB

Ventajas del conector magnético:

1. Experiencia de usuario sin esfuerzo

.Adsorción automática: se conecta fácilmente con una simple acción de "encaje", sin necesidad de una alineación precisa.

.Seguridad anticaída: se desprende limpiamente bajo tensión (por ejemplo, tropezar con el cable), protegiendo los dispositivos de daños.

2. Durabilidad excepcional

.Vida útil alta: clasificado para 100.000–200.000 ciclos de conexión/desconexión, superando con creces los conectores estándar.

.Diseño robusto: la estructura reforzada resiste el estrés físico y el uso frecuente.

3. Resistencia ambiental

.Impermeabilización IPX8: el puerto del lado del dispositivo (hembra) resiste la inmersión (ideal para dispositivos portátiles, equipos médicos, dispositivos para exteriores).

.Resistencia al polvo: el diseño sellado evita la entrada de partículas.

4. Entrega de energía de alto rendimiento

.Soporte de carga rápida: maneja corrientes de 5A–10A, lo que permite una carga rápida para dispositivos que consumen mucha energía.

.Baja resistencia: optimizado para una transmisión eficiente de alta corriente con una pérdida de energía mínima.

5. Flexibilidad de diseño

.Estética personalizable: forma, color y marca adaptados para que coincidan con los dispositivos host (por ejemplo, dispositivos portátiles, dispositivos IoT).

.Adaptabilidad del factor de forma: se puede diseñar para perfiles ultra delgados o carcasas especializadas.

6. Seguridad mejorada

.Anticortocircuito: protección integrada contra cortocircuitos accidentales durante la conexión/desalineación.

.Polaridad a prueba de tontos: el diseño físico evita la inserción incorrecta (protección contra polaridad inversa).

7. Capacidad de señal avanzada

.Datos de alta velocidad: admite USB 2.0, HDMI 1.3, señales de audio/video, reemplazando los puertos tradicionales sin comprometer la función.

.Integridad de la señal: mantiene una transmisión estable para video/audio incluso con desconexiones frecuentes.

Las áreas de aplicación del producto son:

1. Electrónica de consumo y dispositivos portátiles:

.Dispositivos portátiles (relojes inteligentes, localizadores de mascotas, pulseras inteligentes)

.Portátiles, tabletas

.PDAs (Asistentes digitales personales)

.Terminales de datos portátiles

2. Tecnología médica y sanitaria:

.Equipos médicos (dispositivos de diagnóstico, monitores de pacientes, dispositivos médicos portátiles, etc.)

3. Tecnología de la información y la comunicación (TIC):

.Equipos de comunicaciones de datos (enrutadores, conmutadores, módems, servidores, almacenamiento en red)

.Equipos de telecomunicaciones (estaciones base, equipos de transmisión, infraestructura de red)

.Dispositivos inalámbricos (más allá de los dispositivos portátiles: puntos de acceso, pasarelas IoT, radios especializados)

4. Automatización y control industrial:

.Equipos de automatización (PLC, HMI, accionamientos de motores, sensores)

.Equipos industriales (robótica, sistemas de control, equipos de prueba y medición en fábricas)

5. Aeroespacial, defensa y militar:

.Sistemas de aviación (aviónica de cabina, sistemas en vuelo)

.Sistemas aeroespaciales (satélites, subsistemas de naves espaciales)

.Comunicaciones militares (radios tácticas, sistemas de comunicaciones seguras)

.Electrónica militar (radar, sistemas EW, sistemas de guía, plataformas C4ISR)

6. Automoción y transporte:

.Automóviles (sistemas de infoentretenimiento, sistemas avanzados de asistencia al conductor (ADAS), unidades telemáticas, módulos de control de la carrocería)

.Sistemas de navegación automotriz (unidades principales, dispositivos GPS dedicados)

.Probadores y equipos de medición automotrices (herramientas de escaneo de diagnóstico, programadores de ECU, probadores de banco)
