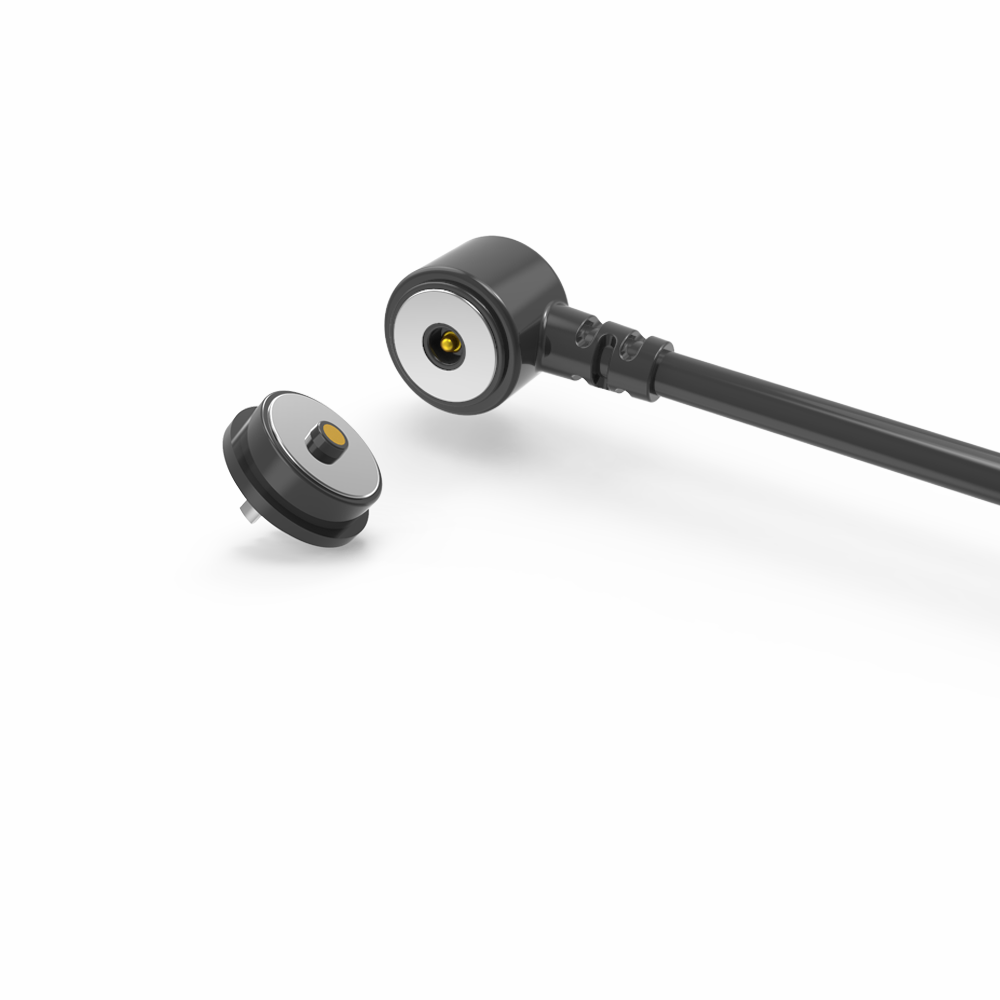

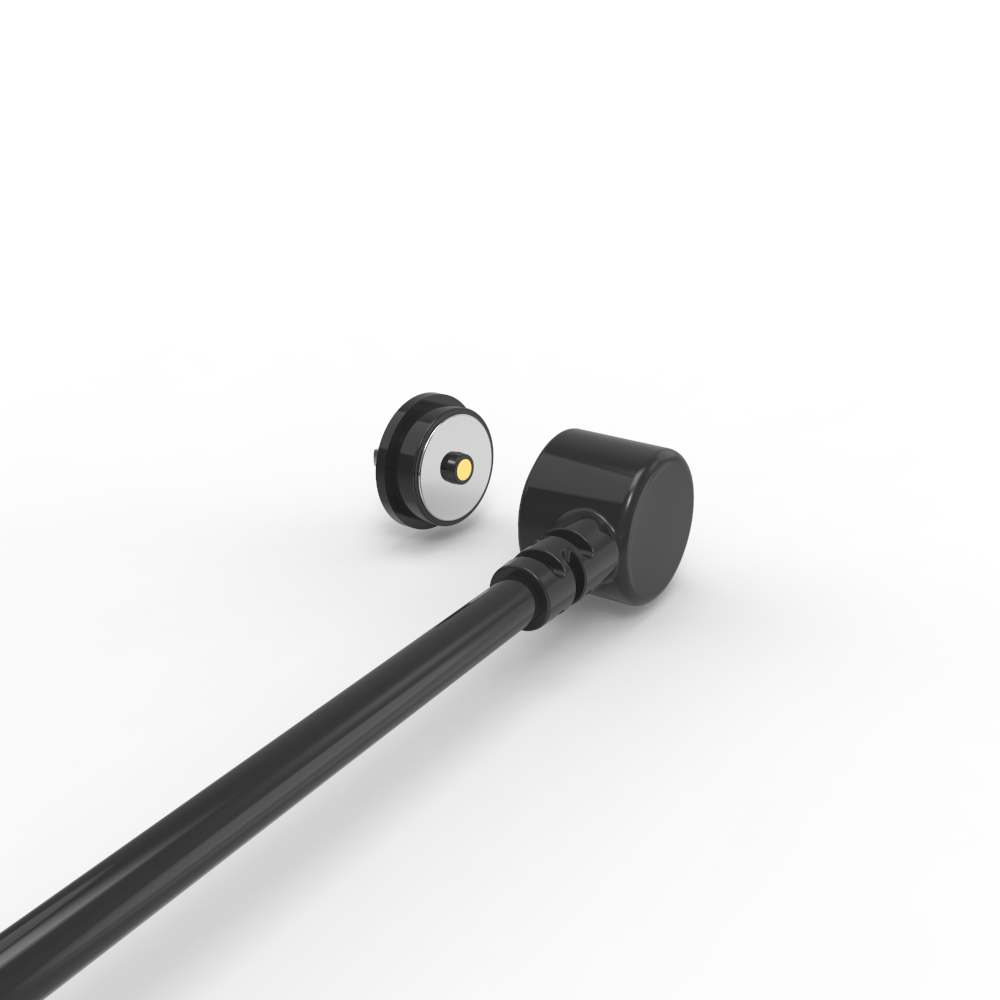

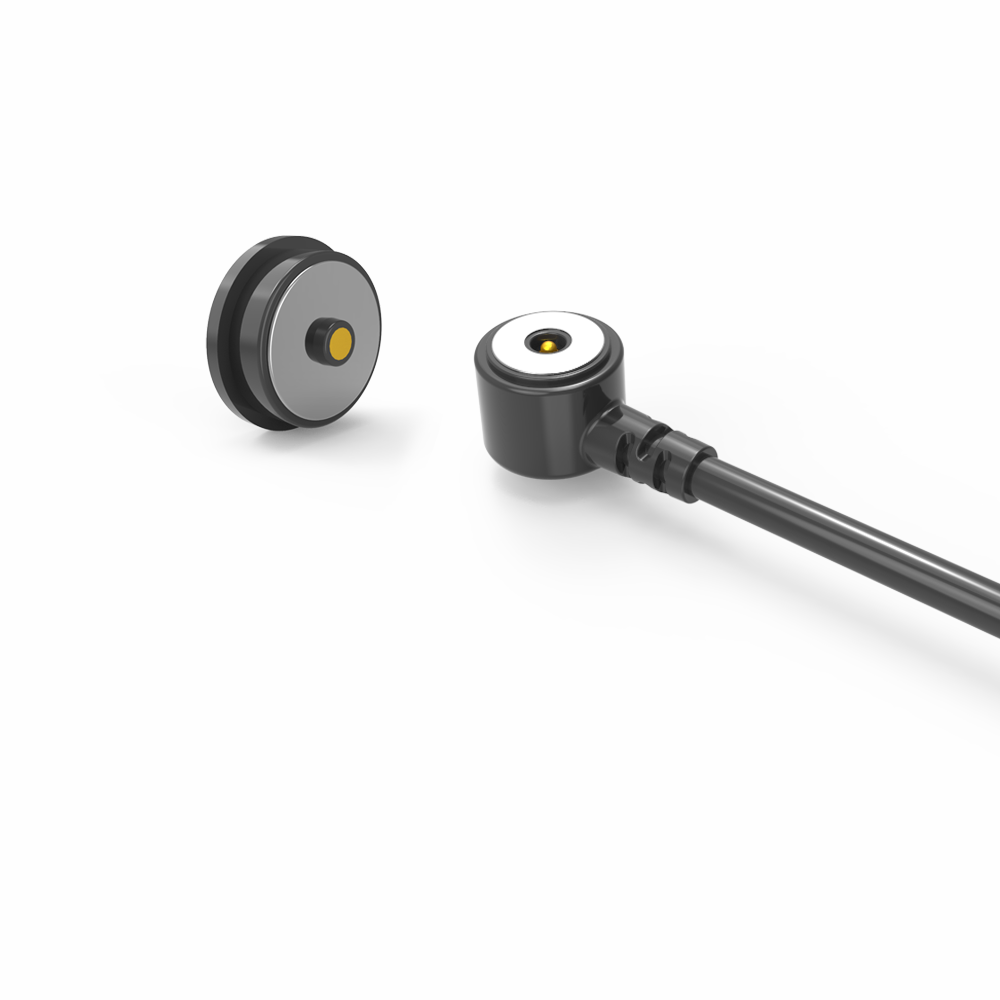

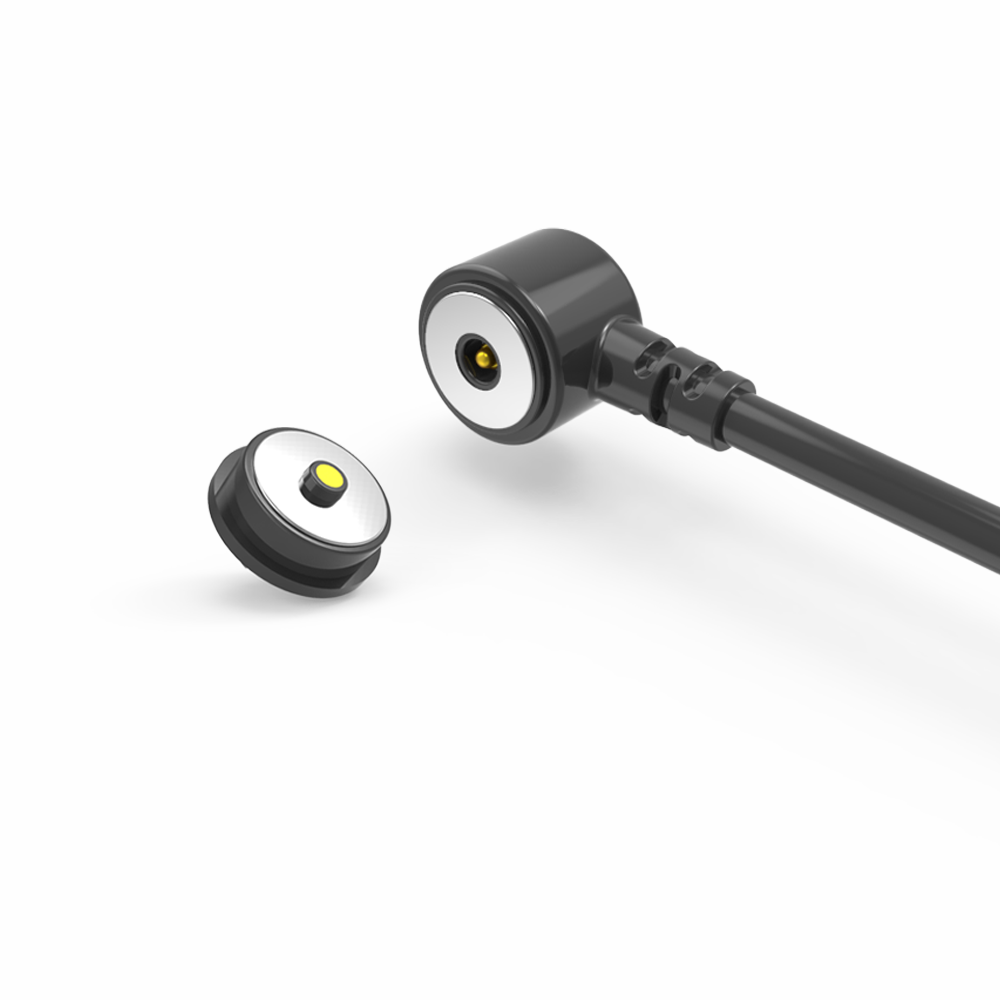

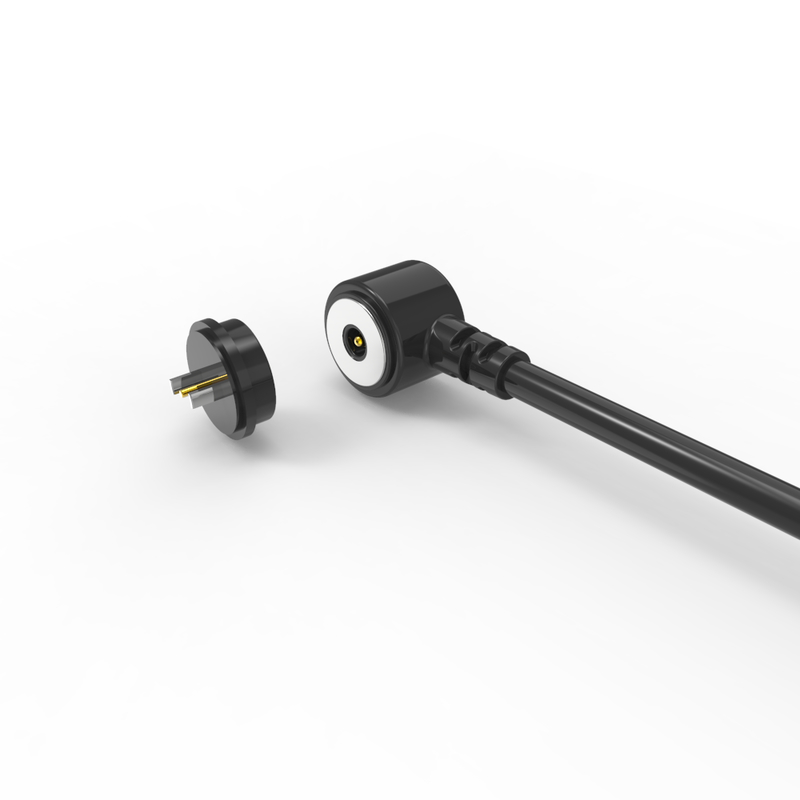

Conector de cable CC magnético macho y hembra redondo de 10,0 mm con micro proyector

Dia 10.0mm redondo conector de cable magnético DC masculino y femenino con micro proyector, pin de pogo magnético tienen la ventaja de la adsorción automática, fácil de operar.Los pines de pogo tienen una buena conductividad eléctrica, no se corroe fácilmente en un ambiente severo.

Union Precision Electronic Co., Ltd (UPE) está comprometida con el diseño, desarrollo,producción y venta de productos auxiliares como empresa de alta tecnología.

Hemos estado adhiriéndose a la innovación tecnológica continua y productos de alta calidad como el núcleo del desarrollo de la empresa,un equipo técnico profesional y experimentado con más de 15 años de experiencia en la industria de los conectores pertinentes..UPE tiene muchos años de experiencia en el desarrollo y fabricación de productos.UPE garantiza la calidad del producto durante el diseño, desarrollo y fabricación del producto.También puede proporcionar a los clientes soporte técnico, como desarrollo sincrónico..

Los productos cumplen con las normas de protección ambiental de la UE ROHS, REACH, HF.

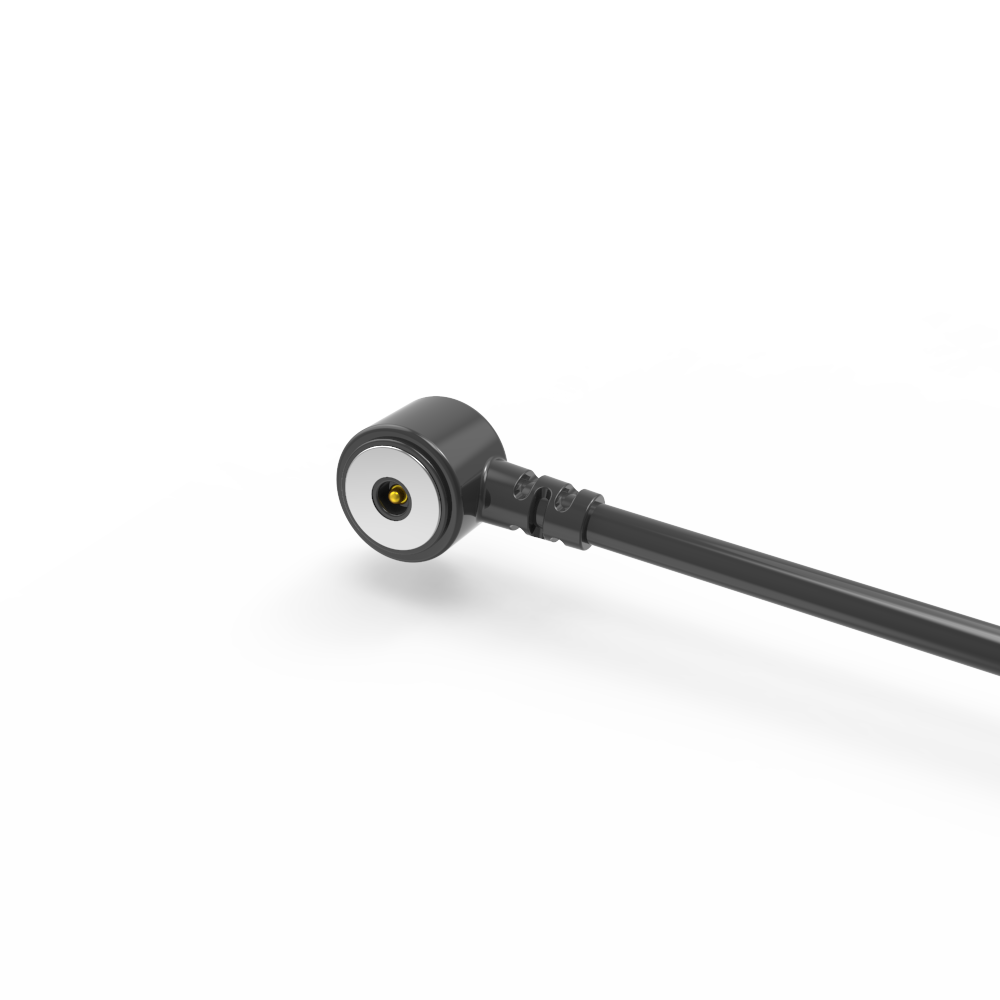

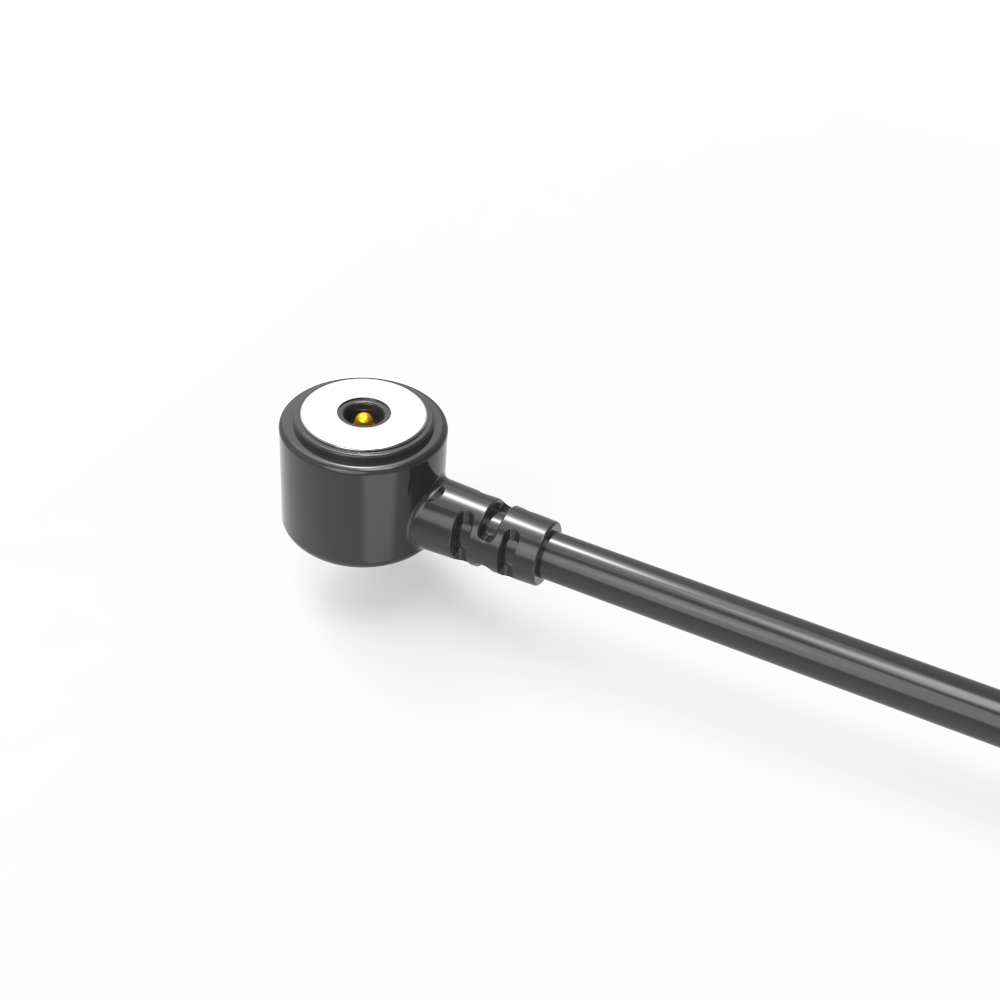

Conector de cable magnético masculino:

...Materiales:
Pogo Pin: de latón ((Plunger&Barrel con recubrimiento de 5U" Min Au por encima de 60~100U"Ni);
Las condiciones de ensayo de las máquinas de ensayo de los vehículos de la categoría M1 y M2 se determinarán en función de las condiciones de ensayo de las máquinas de ensayo de la categoría M1.
Magnetos:NdFeB N52 con chapa de Ni;
Cable: negro OD 3,5*2C ((TC65*0,08),
Capa de alambre: negro TPE 90A.
El conector de la chaqueta: negro TPE 90A..
Mecánica:
Fuerza de resorte: 70 g ± 20 g, a 1,0 mm de la cigüeña de trabajo.
La cigüeña completa:1Dos milímetros.
Duración de la máquina: 10000 ciclos min.
... eléctrico:
Voltado: 12 V.
Corriente: 3A.
Resistencia de contacto: 50mΩMax (PIN).
Prueba 100% abierta y corta.
...producto que cumpla con las normas ROHS o REACH.
Prueba de sal: 48 horas.

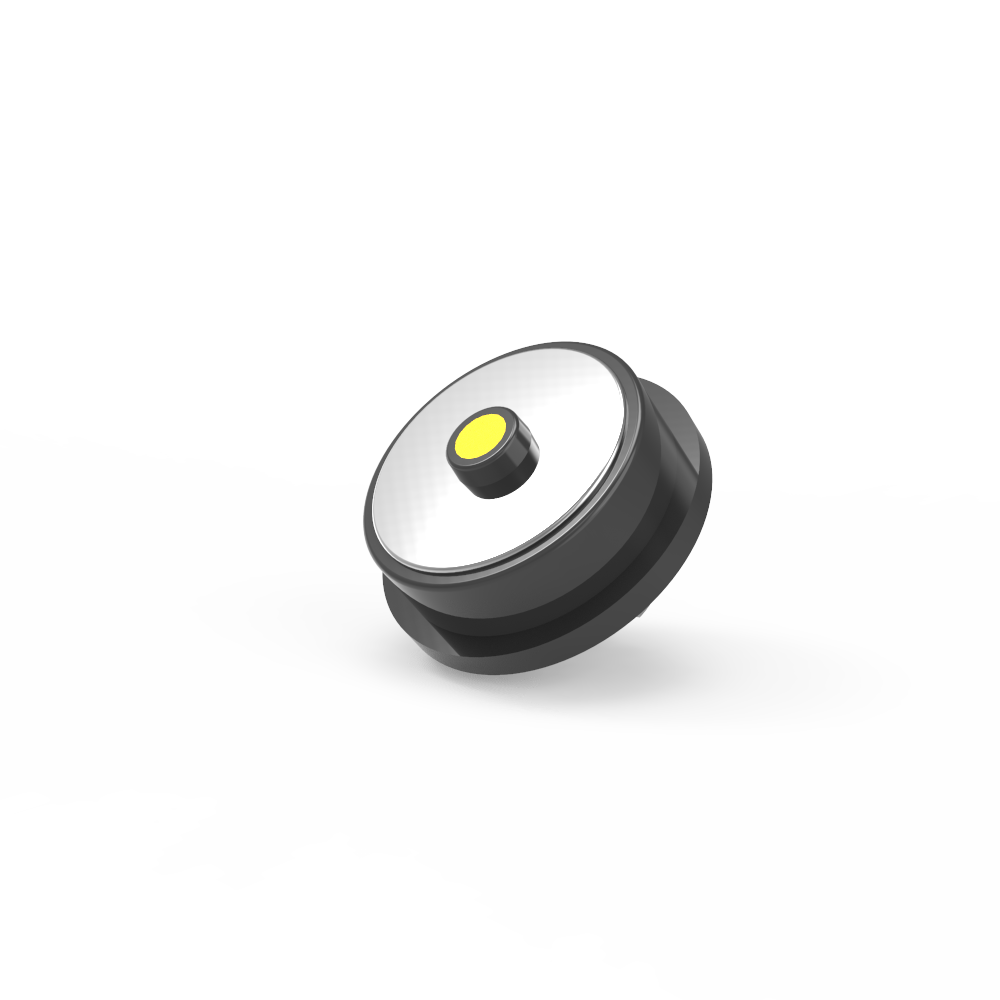

Conector magnético femenino:

Los materiales:
PINr:C6801 libre de plomo, con recubrimiento de 5U" Min Au por encima de 60~100U" Ni;
Las condiciones de los vehículos de las categorías M1 y M2 se especifican en el anexo I del presente Reglamento.
Conchas: sin plomo C6801 Ni revestido;
Imán: NdFeB N52 con chapa de Ni
... eléctricos:
Válvulas de carga:12.0 V.
Corriente:3.0A.
Resistencia de contacto: 50mΩMax (PIN).
Prueba 100% abierta y corta.
...producto que cumple con las normas ROHS o REACH.
... Prueba de sal: 48 horas.
... Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1.Tabla de PCB de soldadura por enchufe;
2.Formar y encapsular cables después de soldarlos;
3.Puede añadirse un terminal de transferencia de dicha placa PCB;
4- moldeo por inyección de moldes incrustables;
5Los cables se pueden unir directamente.

Atención:
1.El imán utiliza material NdFeB, puede mantener la fuerza magnética para siempre (excepto a alta temperatura, rotura, conexión del mismo polo)

2. Magneto existen interferencias del campo magnético

3.Puede diseñar protección contra cortocircuito

¿Cómo funcionan los conectores magnéticos?

. Ambos lados se conectan magnéticamente cuando se colocan en proximidad el uno al otro
La luz en la parte posterior del enchufe indica que la energía está fluyendo.
Cuando los lados se separan, el flujo de energía se detiene inmediatamente.
Evitan cortocircuitos ya que los conectores se repelen entre sí, y si se atraen es en las partes aisladas (ya que ambos conectores liberan el mismo polo magnético)

Parámetro de los conectores de cable magnético circular de 2 pines:

Dibujo técnico del conector de cable magnético masculino circular de 2 pines

Dibujo técnico del conector magnético femenino circular de 2 pines

- ¿ Qué?El diseño del PCB es recomendable.

Ventajas del conector magnético:

1Experiencia del usuario sin esfuerzo

.Adsorción automática: se conecta fácilmente con una sencilla acción de "aplazamiento" sin necesidad de alineación precisa.

.Seguridad contra caídas: Se desprende limpiamente bajo tensión (por ejemplo, tropezando con el cable), protegiendo los dispositivos de daños.

2Durabilidad excepcional

.Alta vida útil del ciclo: calificado para 100.000~200.000 ciclos de conexión/desconexión ¥ muy superiores a los conectores estándar.

.Diseño robusto: La estructura reforzada resiste el estrés físico y el uso frecuente.

3.Resiliencia del medio ambiente

.IPX8 Impermeabilización: el puerto del lado del dispositivo (femenino) resiste la inmersión (ideal para dispositivos portátiles, equipos médicos, dispositivos al aire libre).

.Resistencia al polvo: el diseño sellado evita la entrada de partículas.

4Entrega de energía de alto rendimiento

.Soporte de carga rápida: maneja corrientes 5A ∼ 10A, lo que permite una carga rápida para dispositivos que necesitan mucha energía.

.Baja resistencia: optimizada para una transmisión eficiente de alta corriente con una pérdida de energía mínima.

5Flexibilidad en el diseño

.Estética personalizable: Forma, color y marca adaptados para que coincidan con los dispositivos anfitriones (por ejemplo, wearables, dispositivos IoT).

.Adaptabilidad al factor de forma: puede diseñarse para perfiles ultra delgados o recintos especializados.

6Mejor seguridad

.Anticortocircuito: protección incorporada contra cortocircuitos accidentales durante la conexión/desalineación.

.Polaridad a prueba de tonterías: el diseño físico evita la inserción incorrecta (protección de polaridad inversa).

7Capacidad de señal avanzada

.Datos de alta velocidad: admite USB 2.0, HDMI 1.3, las señales de audio/vídeo, sustituyendo los puertos tradicionales sin comprometer la función.

.Integridad de la señal: mantiene una transmisión estable para vídeo/audio incluso con frecuentes desconexiones.

Las áreas de aplicación del producto son:

1.Dispositivos portátiles (relojes inteligentes, localizador de mascotas, brazalete inteligente) carga / cable
2.Laptop, tablet PC, PDA, terminal de datos portátil;
3.Equipos médicos, dispositivos inalámbricos, equipos de comunicaciones de datos, equipos de telecomunicaciones, equipos de automatización e industriales;
4.Aviación, aeroespacial, comunicaciones militares y electrónica militar
5.Equipo de navegación, ensayo y medición de automóviles
