8Conector de cable de alimentación magnético de corriente continua masculino femenino de.0 mm para equipos médicos

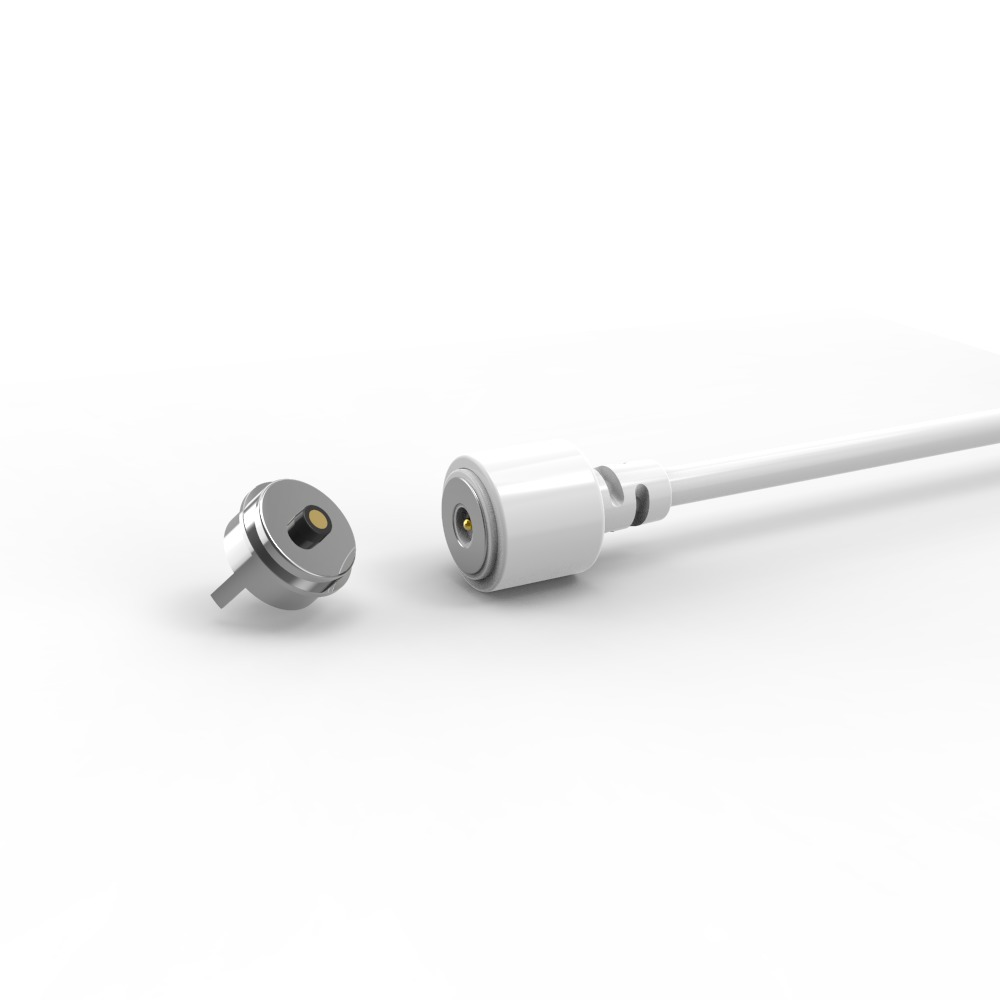

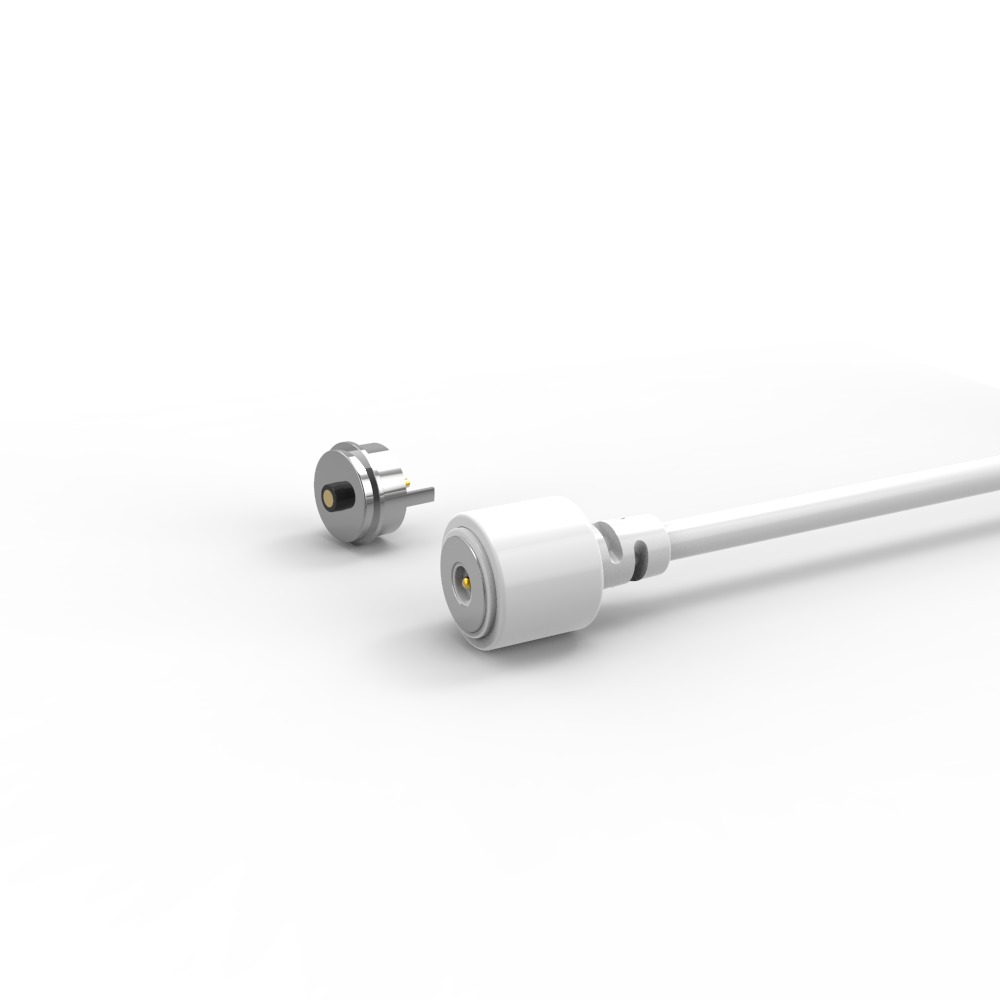

Conector de cable de alimentación magnético macho a hembra de 8,0 mm CC para equipos médicos.

UPE es un fabricante profesional de conectores magnéticos y conectores de cable magnético.

Los conectores de cable de carga magnéticos UPE tienen las características de alta vida útil y protección contra cortocircuitos, magnéticos fuertes y seguros, etc. También nos enfocamos en el desarrollo de conectores de alto rendimiento, nuestra serie de conectores magnéticos proporciona todas las funciones comunes.

Los productos se venden principalmente a Europa, Estados Unidos, Canadá, Australia y países y regiones desarrollados de Asia.

 Atención:
1. El imán utiliza material NdFeB, puede mantener la fuerza magnética para siempre (excepto alta temperatura, roto, conexión de mismo polo)

2. El imán existe interferencia de campo magnético

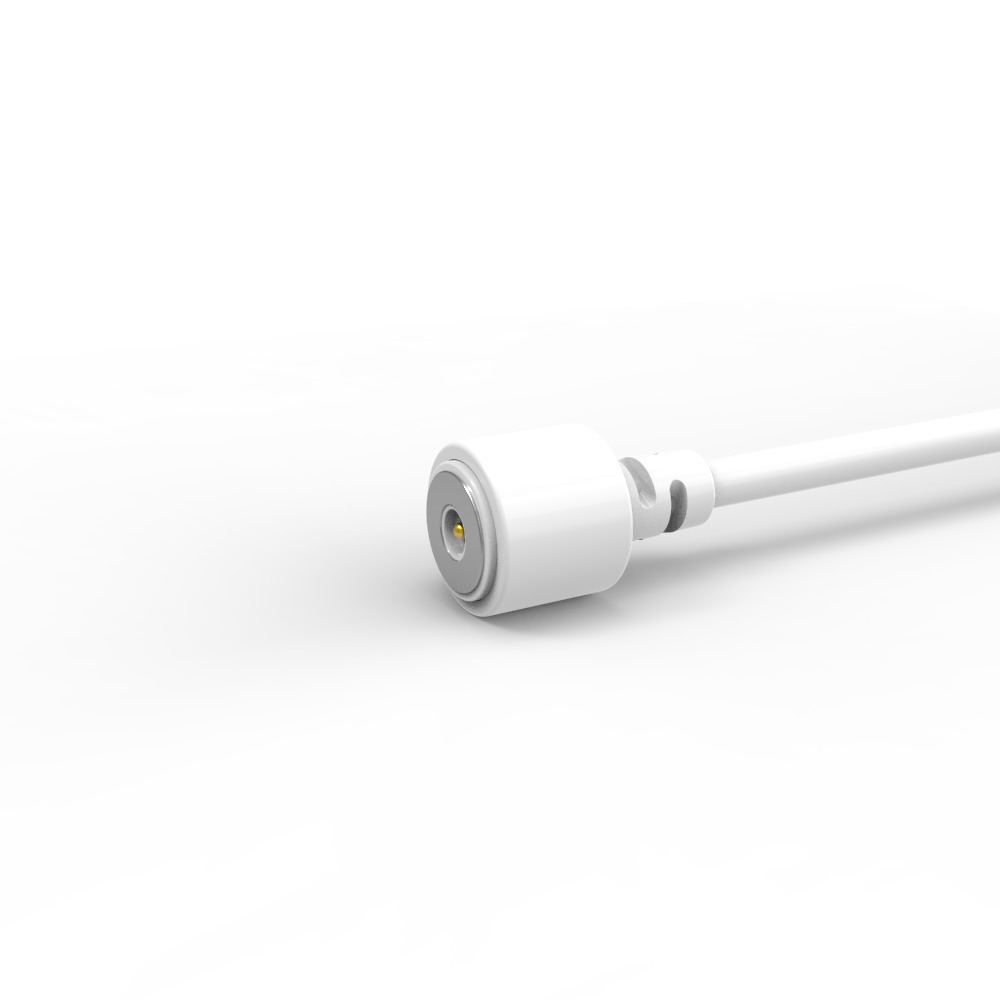

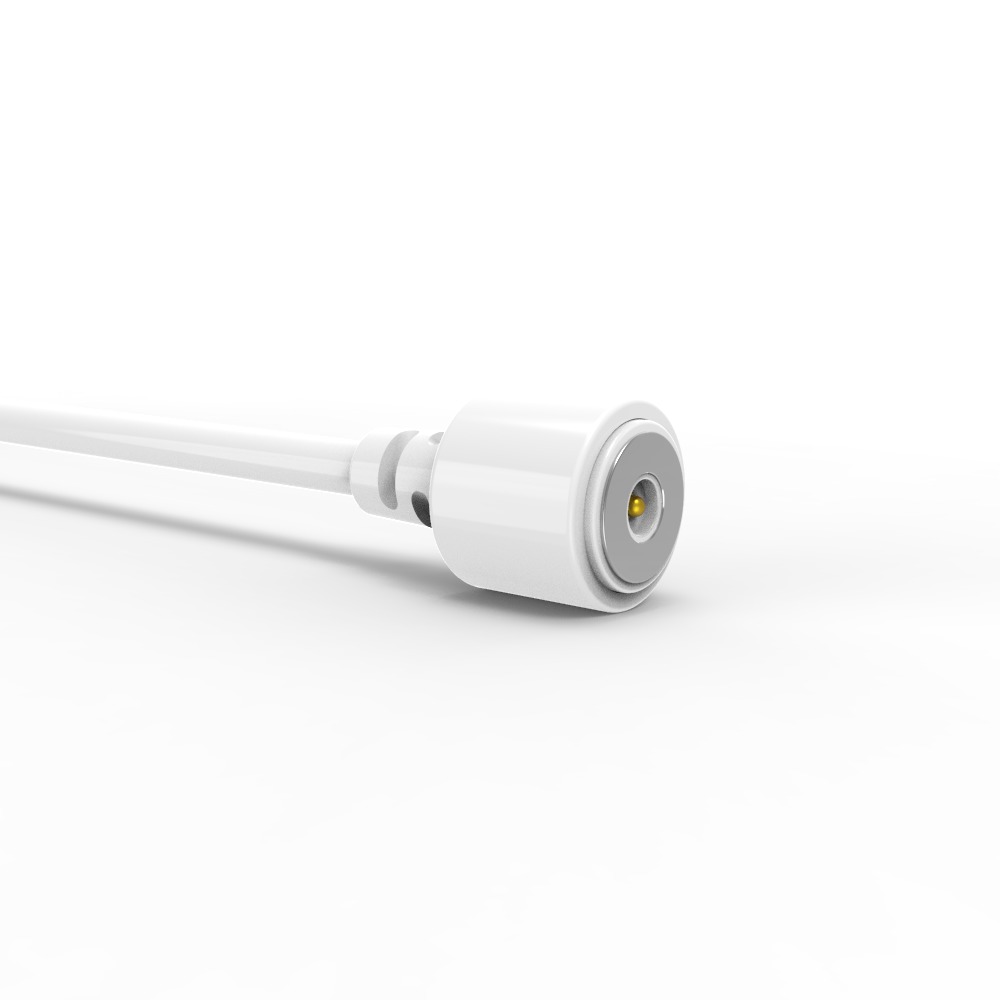

Conector de cable magnético macho:

...Materiales:
Pin Pogo: Latón (Émbolo y barril con revestimiento de 5U" Min Au sobre 60~100U"Ni);
Carcasa: LCP blanco+30%GF UL94 V-0;
Imán: NdFeB N52 con revestimiento de Ni;
Cable:BlancoOD 3.00*2C(TC43*0.08),
Chaqueta de cable:BlancoTPE 90A .
Chaqueta del conector: BlancoTPE 90A..
...Mecánico:
Fuerza del resorte: 60g±10g, a 0,4 mm de carrera de trabajo.
Carrera completa: 0,6 mm.
Vida mecánica: 10000 ciclos Min..
...Eléctrico:
Voltaje: 12 V.
Corriente: 2A.
Resistencia de contacto: 50mΩMáx. (PIN).
Prueba de circuito abierto y cortocircuito al 100%.
...Producto conforme con ROHS o REACH.
...Prueba de niebla salina: 48 H.

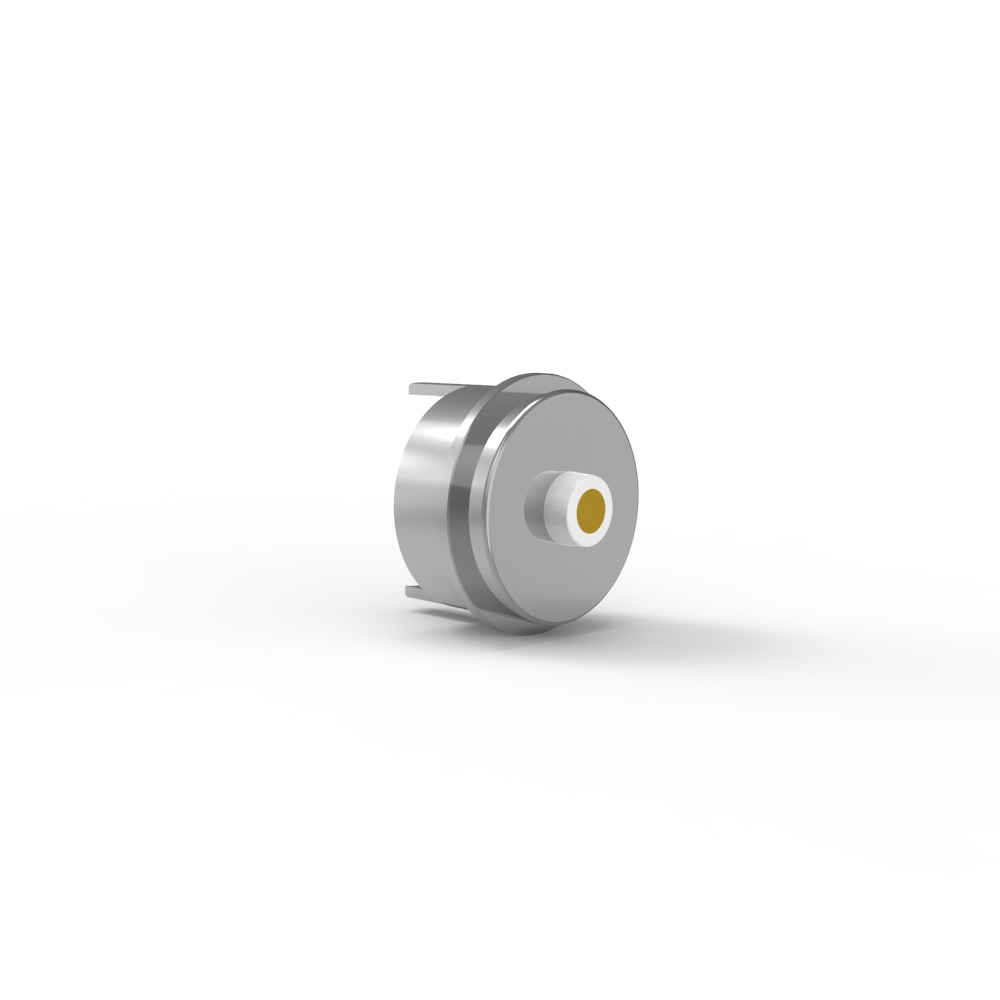

Conector magnético hembra:

..Materiales:
PINr: C6801 sin plomo, revestimiento de 5U" Min Au sobre 60~100U"Ni;
Carcasa: LCP blanco+30%GF UL94 V-0;
Carcasa: C6801 sin plomo con revestimiento de Ni;
Imán: NdFeB N52 con revestimiento de Ni
....Eléctrico:
Voltaje: 12,0 V.
Corriente: 5,0A.
Resistencia de contacto: 50mΩMáx. (PIN).
Prueba de circuito abierto y cortocircuito al 100%.
...Producto conforme con ROHS o REACH.
...Prueba de niebla salina: 48H.
...& Dimensión clave de inspección.
… Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1. Soldadura enchufable de placa PCB;
2. Formación y encapsulado después de soldar cables;
3. Se puede agregar un terminal de transferencia de esa placa PCB;
4. Moldeo por inyección de molde incrustable;
5. Los cables se pueden unir directamente.

Parámetro de los conectores de cable magnéticos circulares de 2 pines:

Dibujo técnico del conector magnético hembra circular de 2 pines

Recomposición del PCB recomendada

Ventajas del conector magnético:

●Diseño humanizado de la experiencia de conexión de adsorción automática;

●Anticaída humanizada: es fácil de quitar de la interfaz de carga, y no es fácil quitar el dispositivo;

●Duración: hasta 100.000-200.000 ciclos;

●Diseño a prueba de agua: el extremo hembra del dispositivo puede ser a prueba de polvo y agua (IPX8);

●Tiempo de carga rápido: el diseño del conector magnético de 5A-10A soporta la transmisión de alta corriente;

●La apariencia del conector magnético se puede combinar de acuerdo con el diseño del dispositivo de aplicación del cliente;

●Diseño de estructura anti-cortocircuito del producto y a prueba de fallos;

●Realizar la transmisión de señal de alta frecuencia, puede reemplazar la función tradicional USB2.0 HDMI 1.3 Transmisión de señal de vídeo y audio

●Los conectores hembra que ahorran espacio y los adaptadores de PCB pueden lograr conexiones de tipo pogo y de parche SMT DIP

●El excelente grado de resistencia a la corrosión (48H-120H) cumple con los requisitos para su uso en entornos hostiles

●Excelentes interfaces expandibles, que pueden implementar (señal de alimentación, vídeo, audio, conector, etc.)

●El tiempo de desarrollo es corto, el costo de fabricación del molde es bajo y es adecuado para la personalización

Aplicación de productos:

1. Aeroespacial, dispositivos médicos, electrónica a bordo de automóviles, pequeños electrodomésticos, equipos industriales automatizados, equipos de comunicación de datos, equipos de inspección industrial, dispositivos inalámbricos, vehículos inteligentes de movimiento por vía
2: Dispositivos de realidad virtual (VR), dispositivos de vehículos aéreos no tripulados, dispositivos de robots inteligentes
3: Productos portátiles inteligentes, productos de posicionamiento inteligente (relojes inteligentes para niños, pulseras inteligentes, teléfonos móviles portátiles, auriculares Bluetooth, etc.)
4: Dispositivos domésticos inteligentes, dispositivos terminales portátiles inteligentes, equipos sanitarios inteligentes, equipos deportivos inteligentes para exteriores, dispositivos inteligentes de fisioterapia y belleza
5: Electrónica de consumo, pequeños electrodomésticos (impresoras, teléfonos inteligentes, computadoras, cámaras, equipos audiovisuales, PDA)

¿Por qué elegirnos?

1. Equipo de I+D con capacidades de diseño y desarrollo independientes, se puede personalizar con el desarrollo del producto; solo necesita tener una identificación, nosotros haremos el resto por usted, desarrollo gratuito, tiempo de I+D de 3 a 5 días hábiles.

2. Proyectos de productos de selección de múltiples programas, conexión redonda, cuadrada, rectangular, con forma con el uso flexible de la forma para lograr una apariencia hermosa, ahorrar espacio, fácil de enchufar, la fuerza magnética puede alcanzar de 1N a 30N.

3. Forma de conexión: imán a imán, imán a aleación, imán a láminas de hierro, etc., para cumplir con diferentes estructuras y aplicaciones, evitar la interferencia del campo magnético, usar imán NdFeB, puede mantener la fuerza magnética para siempre.

Cómo realizar el pedido del conector de cable magnético

Paso 1: Envíe sus requisitos
Proporcione estos detalles clave:

✅Tipo de conector: por ejemplo, solo para carga, datos+alimentación (USB-C/HDMI), Pin Pogo, híbrido

✅Cantidad: Volumen anual estimado (por ejemplo, 50K unidades/año)

✅Necesidades de personalización:
.Forma/tamaño (por ejemplo, circular Ø5mm, en ángulo recto)
.Clasificación de corriente (por ejemplo, carga rápida de 8A)

.Clasificación IP (por ejemplo, IPX8 a prueba de agua)

.Tipo de señal (por ejemplo, USB 2.0 + alimentación de 12 V)
Estética (color, marca, acabado de la superficie)

✅Especificaciones técnicas: Voltaje de funcionamiento, ciclos de acoplamiento, rango de temperatura de funcionamiento

Paso 2: Cotización y acuerdo
UPE proporciona:
.Precios unitarios (descuentos por volumen para pedidos de más de 5K)
.Plazo de entrega (prototipado + producción en masa)
.Condiciones de pago (por ejemplo, depósito del 50 %, 50 % antes del envío)

Finalizar: MOQ, calendario de entrega, embalaje

Paso 3: Confirmar pedido y pagar
Firme un PO o un acuerdo de pedido formal

Pague de forma segura a través de:
.Transferencia bancaria (SWIFT/TT)
.PayPal
.Carta de crédito (para pedidos al por mayor)

Paso 4: Producción y envío
✅Prototipado: 5-7 días (aprobación de la muestra antes de la producción en masa)

✅Producción en masa: 15-20 días (escalado flexible)

Envío:
.EXW
.Logística rastreable (DHL, FedEx, flete marítimo)

Paso 5: Garantía de calidad
✅Antes del envío: UPE proporciona informes de control de calidad (pruebas IP, comprobaciones de continuidad)

✅Después de la entrega: Inspeccionar para:
.Precisión dimensional
.Rendimiento de la señal/alimentación
.Consistencia del acabado
