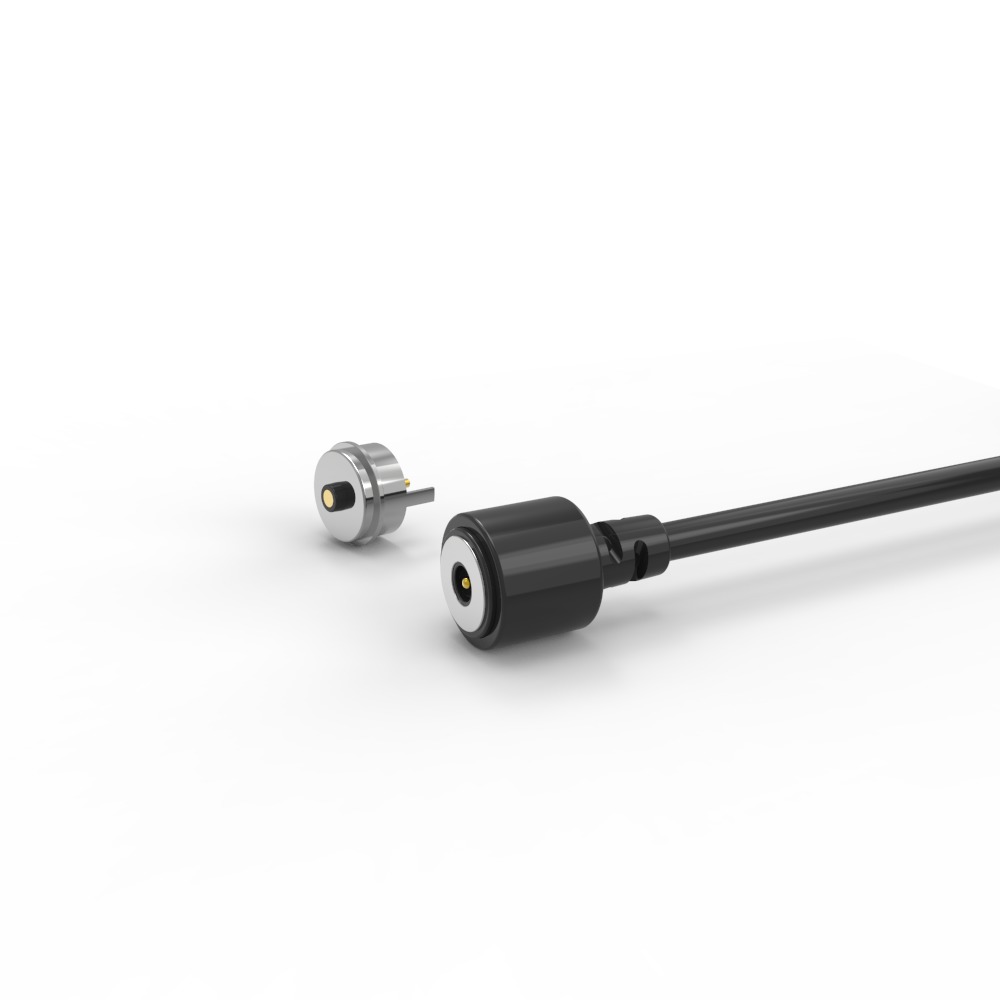

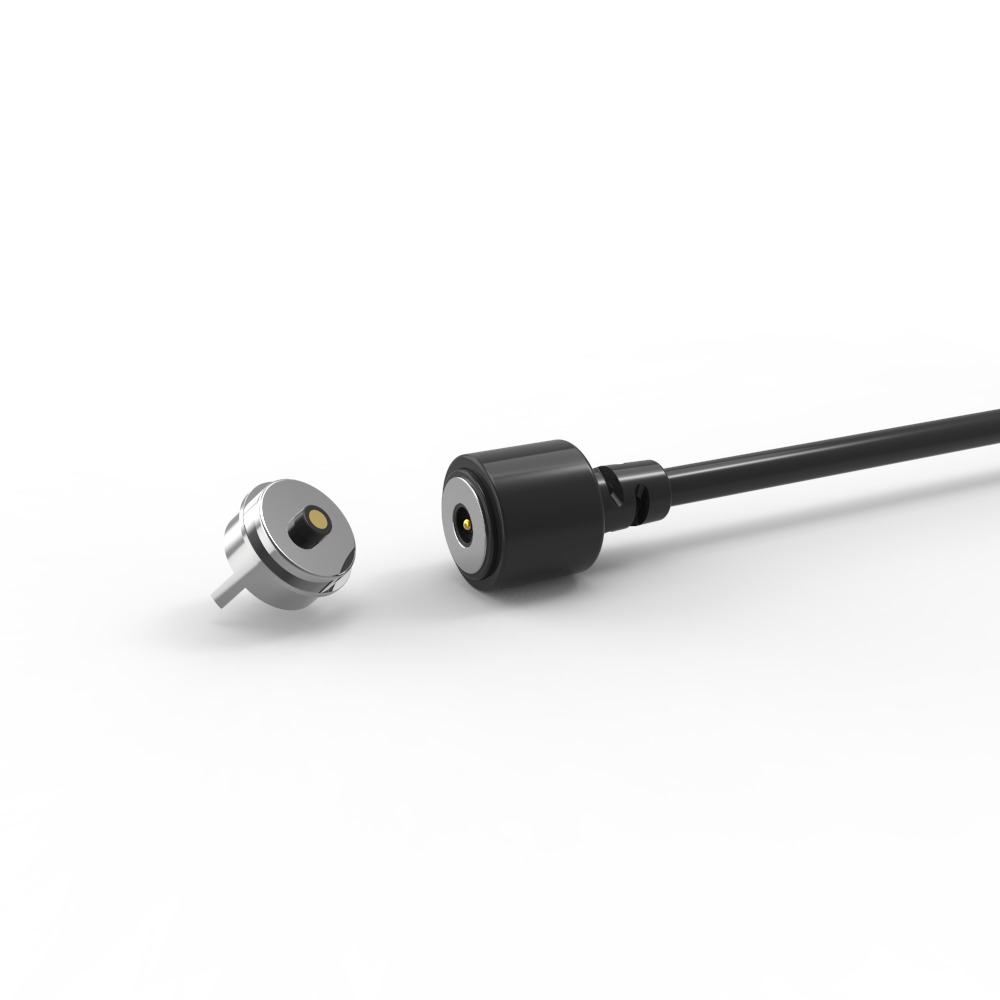

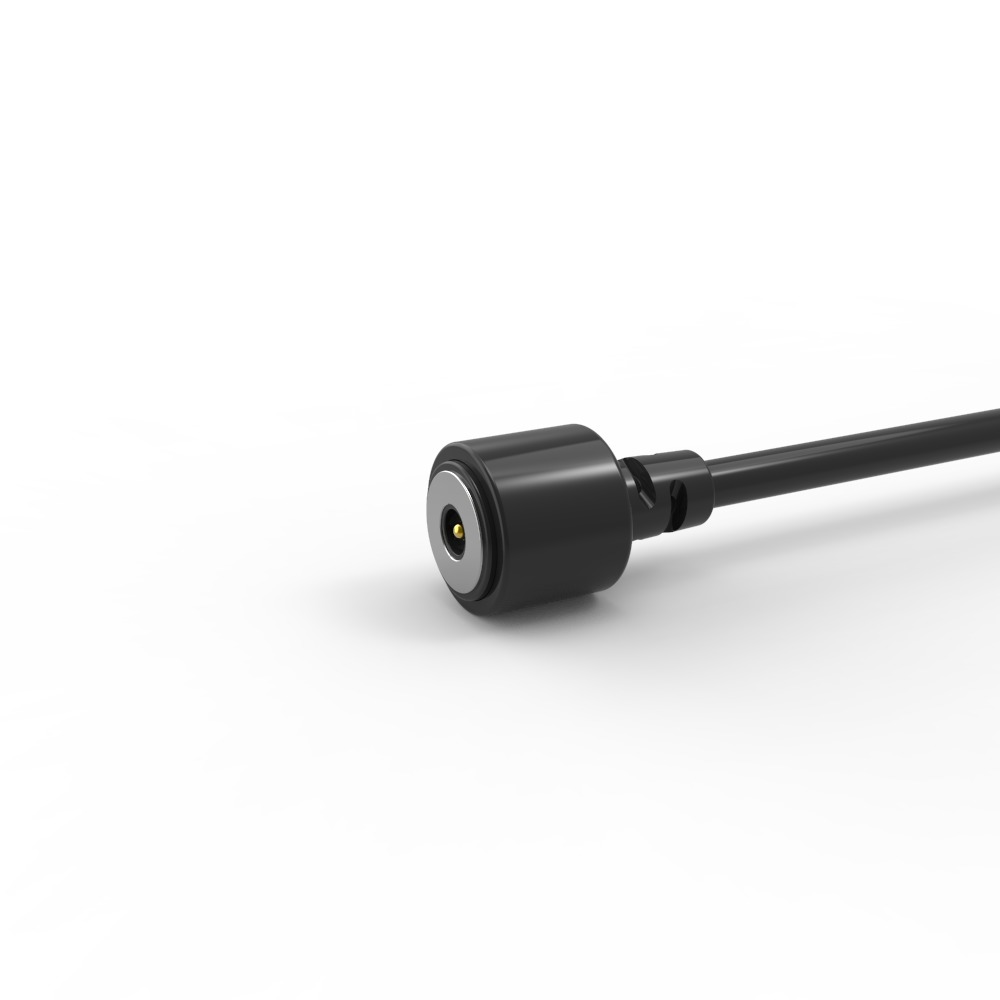

Conector de cable macho y hembra con pin de resorte magnético DC para luz de bicicleta

Conector de cable macho y hembra con pin pogo magnético de CC para luz de bicicleta

Union Precision Electronic Co.,Ltd (UPE)  se enfoca en la investigación y el desarrollo, la fabricación y las ventas de: conectores magnéticos de precisión, conectores de cable de carga magnéticos de precisión, para proporcionar a los clientes soluciones magnéticas.

Conector de cable magnético macho:

...Materiales:
Pin Pogo: Latón (Émbolo y barril con revestimiento de 5U" Min Au sobre 60~100U"Ni);
Carcasa: negro HTN+30%GF UL94 V-0;
Imán: NdFeB N52 con revestimiento de Ni;
Cable: negro OD 3.00*2C(TC43*0.08),
Chaqueta de cable: negro TPE 90A .
Chaqueta del conector: negro TPE 90A..
...Mecánico:
Fuerza del resorte: 60g±10g, a 0,4 mm de recorrido de trabajo.
Recorrido completo: 0,6 mm.
Vida mecánica: 10000 ciclos Mín..
...Eléctrico:
Voltaje: 12 V.
Corriente: 2A.
Resistencia de contacto: 50mΩMáx. (PIN).
Prueba de circuito abierto y cortocircuito al 100%.
...Producto conforme con ROHS o REACH.
...Prueba de niebla salina: 48 H.

Conector magnético hembra:

..Materiales:
PINr: C6801 sin plomo, con revestimiento de 5U" Min Au sobre 60~100U"Ni;
Carcasa: Negro HTN+30%GF UL94 V-0 ;
Carcasa: C6801 sin plomo con revestimiento de Ni;
Imán: NdFeB N52 con revestimiento de Ni
....Eléctrico:
Voltaje: 12,0 V.
Corriente: 5,0A.
Resistencia de contacto: 50mΩMáx. (PIN).
Prueba de circuito abierto y cortocircuito al 100%.
...Producto conforme con ROHS o REACH.
...Prueba de niebla salina: 48H.
...& Dimensión clave de inspección.
… Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1.Soldadura enchufable en placa PCB;
2.Formación y encapsulado después de soldar cables;
3.Se puede agregar un terminal de transferencia de esa placa PCB;
4.Moldeo por inyección de molde incrustable;
5.Los cables se pueden unir directamente.

 Atención:
1.El imán utiliza material NdFeB, puede mantener la fuerza magnética para siempre (excepto a altas temperaturas, roto, conexión de polo igual)

2.El imán existe interferencia de campo magnético

3.Puede diseñar protección contra cortocircuitos

¿Cómo funcionan los conectores magnéticos?

.Ambos lados se conectan magnéticamente cuando se colocan cerca uno del otro
.La luz en la parte posterior del enchufe indica que la energía está fluyendo
.Cuando los lados se separan, el flujo de energía se detiene inmediatamente
.Evitan los cortocircuitos ya que los conectores se repelen entre sí, y si se atraen, es en las partes aisladas (ya que ambos conectores liberan el mismo polo magnético)

Parámetro de los conectores de cable magnéticos circulares de 2 pines:

Dibujo técnico del conector magnético hembra circular de 2 pines

Recomposición del diseño de PCB

Fortaleza de UPE:

1.Equipo de I+D con capacidades independientes de diseño y desarrollo, se puede personalizar con el desarrollo del producto; solo necesita una ID, nosotros haremos el resto por usted, desarrollo gratuito, tiempo de I+D de 3 a 5 días hábiles.

2.Proyectos de productos de selección de múltiples programas, conexión redonda, cuadrada, rectangular, con forma con el uso flexible de la forma para lograr una apariencia hermosa, ahorrando espacio, fácil de enchufar, la fuerza magnética puede alcanzar de 1N a 30N.

3.Forma de conexión: imán a imán, imán a aleación, imán a láminas de hierro, etc., para cumplir con diferentes estructuras y aplicaciones, evitar la interferencia del campo magnético, usar imán NdFeB, puede mantener la fuerza magnética para siempre.

Ventajas del conector magnético:

1.Experiencia de usuario sin esfuerzo

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete..Seguridad anticaída: se desprende limpiamente bajo tensión (por ejemplo, tropezar con el cable), protegiendo los dispositivos de daños.

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete..Vida útil alta: clasificado para 100.000 a 200.000 ciclos de conexión/desconexión, superando con creces los conectores estándar.

.Diseño robusto: la estructura reforzada resiste el estrés físico y el uso frecuente.

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete..Impermeabilización IPX8: el puerto del lado del dispositivo (hembra) resiste la inmersión (ideal para dispositivos portátiles, equipos médicos, dispositivos para exteriores).

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete.4.Entrega de energía de alto rendimiento

.Soporte de carga rápida: maneja corrientes de 5A a 10A, lo que permite una carga rápida para dispositivos que consumen mucha energía.

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete.5.Flexibilidad de diseño

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete..Adaptabilidad del factor de forma: se puede diseñar para perfiles ultra delgados o carcasas especializadas.

6.Seguridad mejorada

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete..Polaridad a prueba de fallos: el diseño físico evita la inserción incorrecta (protección contra polaridad inversa).

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete..Datos de alta velocidad: admite USB 2.0, HDMI 1.3, señales de audio/video, reemplazando los puertos tradicionales sin comprometer la función.

.Integridad de la señal: mantiene una transmisión estable para video/audio incluso con desconexiones frecuentes.

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete.1.Dispositivos portátiles (relojes inteligentes, localizador de mascotas, pulsera inteligente) carga/cable

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete.3.Equipos médicos, dispositivos inalámbricos, equipos de comunicación de datos, equipos de telecomunicaciones, equipos de automatización e industriales;

4.Aviación, aeroespacial, comunicaciones militares y electrónica militar

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete.Preguntas frecuentes

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete.Con el 100% de sinceridad, nuestra empresa le brindará el mejor servicio, ya sean productos o posventa. Le proporcionaremos la cotización más razonable y diseñaremos muestras de alta calidad de acuerdo con sus dibujos o requisitos. Brindamos garantía para cada cliente después de la venta.

2.¿Puede personalizar productos para nosotros?

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete.3.¿Cuánto costará la muestra?

Si son artículos en stock, proporcionamos muestras a los clientes de forma gratuita, pero usted debe asumir el flete.Si se trata de artículos personalizados, cobraremos por el costo adecuado y reembolsaremos una proporción razonable de la tarifa de la muestra cuando tenga un pedido para nosotros.

4.¿Qué pasa con su tiempo de entrega?

El tiempo de entrega depende de la cantidad y la dificultad del pedido del cliente. Por lo general, la entrega de los productos en stock se realiza en un plazo de 3 días, mientras que los productos personalizados se entregan en un plazo de 2 semanas.
5.¿Qué tal el control de calidad de su empresa?
Probaremos e inspeccionaremos los productos para garantizar la calidad de los productos y obtener su satisfacción. La calidad es lo más importante en nuestra empresa, desde el material hasta la entrega, todo se verificará dos veces y la empresa obtendrá IS09001 para garantizar esto.
¿Cómo pedir conectores magnéticos a UPE?
✅ Paso 1: Envíe sus requisitos

✅Paso 2: Cotización y acuerdo

✅Paso 3: Confirmar pedido y pagar
✅ Paso 4: Producción y envío

✅Paso 5: Garantía de calidad
