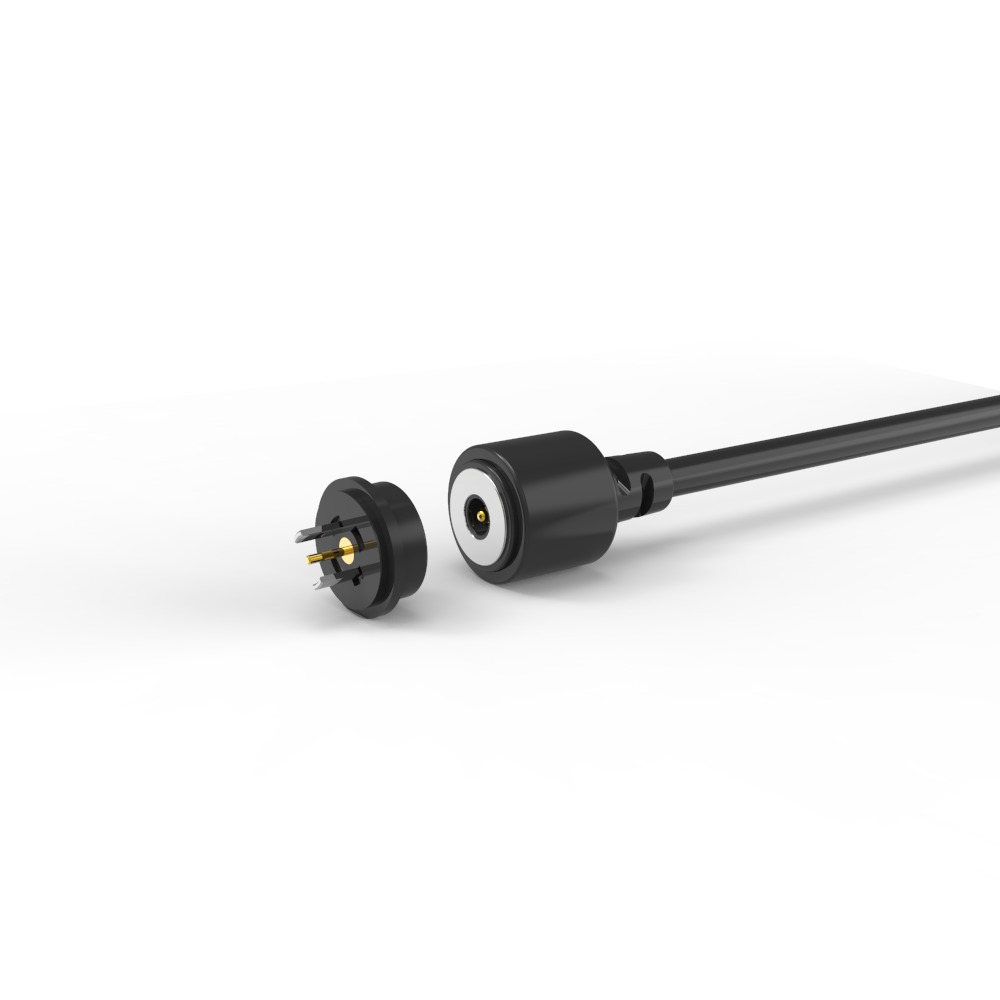

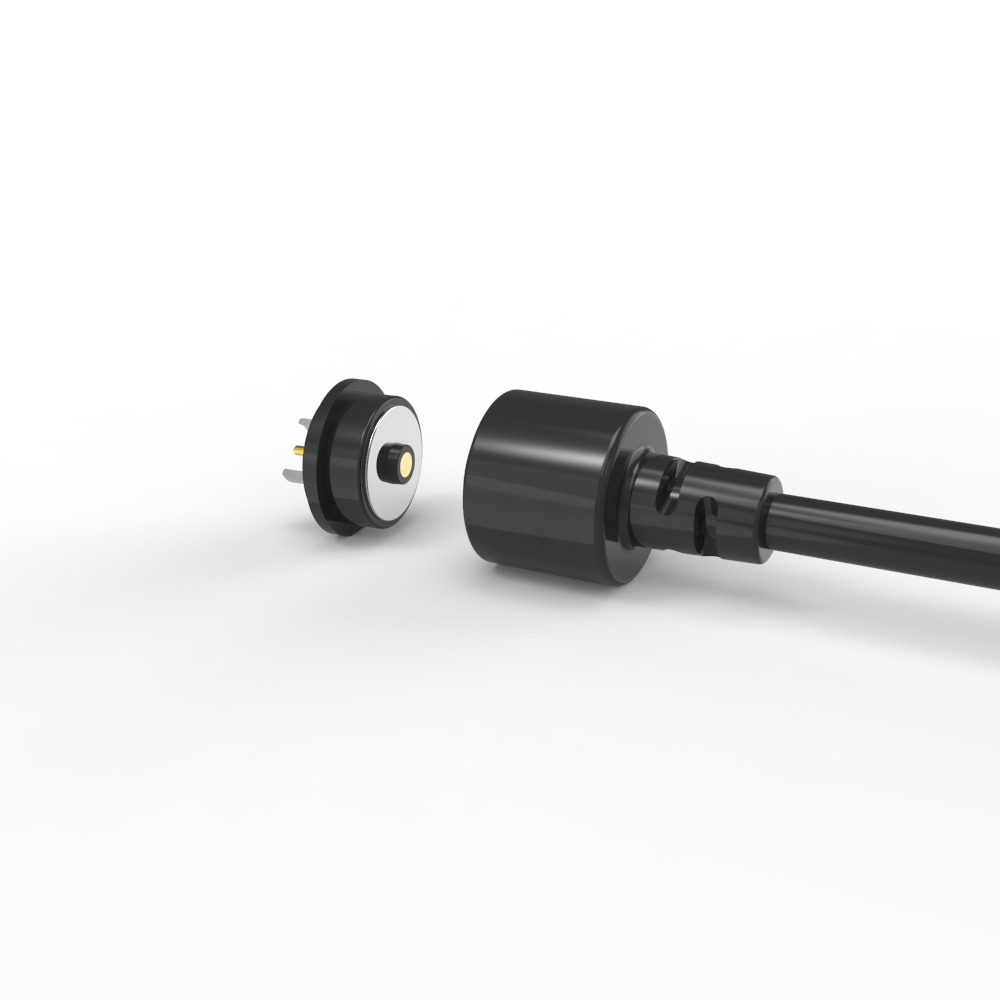

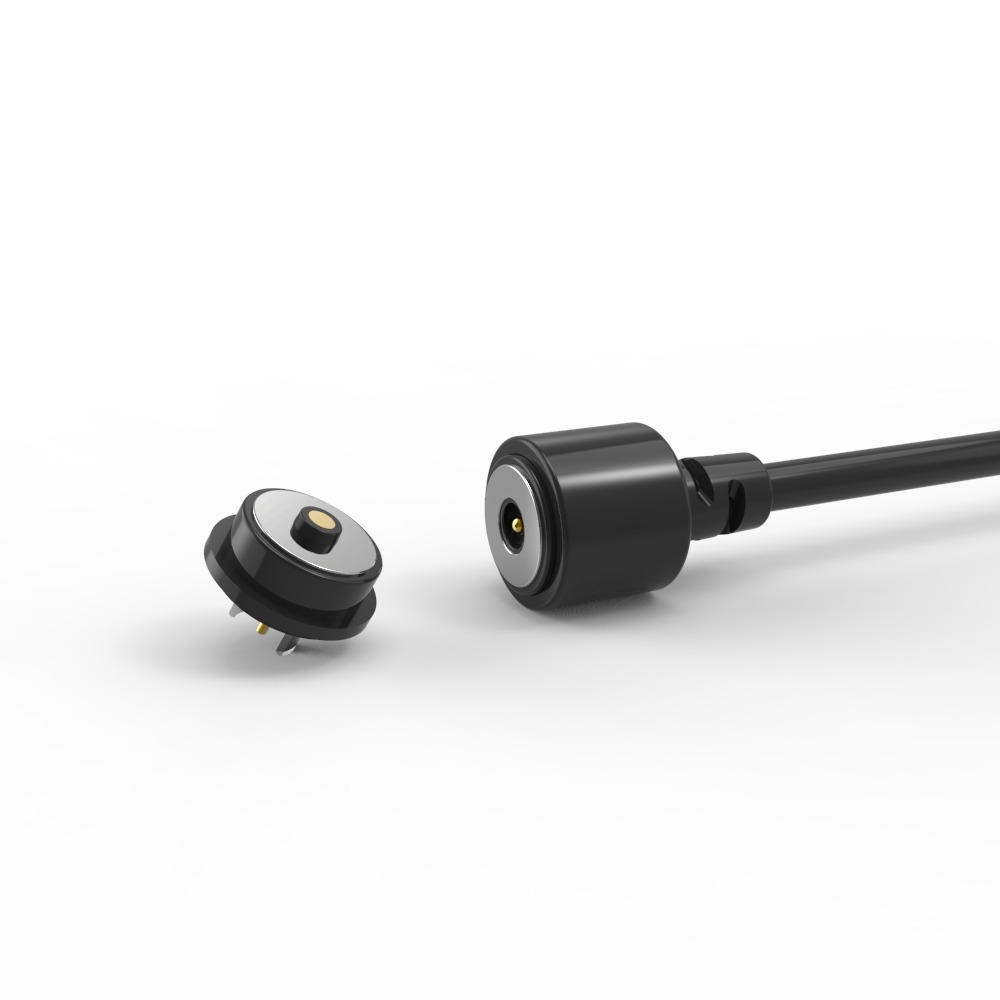

Conector de cable magnético redondo de carga rápida con USB para dispositivos vestibles inteligentes

Conector de cable magnético redondo de carga rápida con USB  para dispositivos de vestir inteligentes.

Union Precision Electronic Co.,Ltd (UPE)  se compromete con Pogo Pin de alta gama, conectores Pogo Pin, conector magnético y el diseño, desarrollo, producción y venta de productos de soporte como una empresa de alta tecnología.

Nos hemos adherido a la innovación tecnológica continua y a productos de alta calidad como el núcleo del desarrollo de la empresa, un equipo técnico profesional y experimentado tiene más de 15 años de experiencia en la industria de conectores relevante. UPE tiene muchos años de experiencia laboral en el desarrollo y la fabricación de productos. UPE garantiza la calidad del producto durante el diseño, desarrollo y fabricación del producto. Al mismo tiempo, también puede proporcionar a los clientes soporte técnico, como el desarrollo síncrono.

Los productos cumplen con los estándares de protección ambiental EU ROHS, REACH, HF.

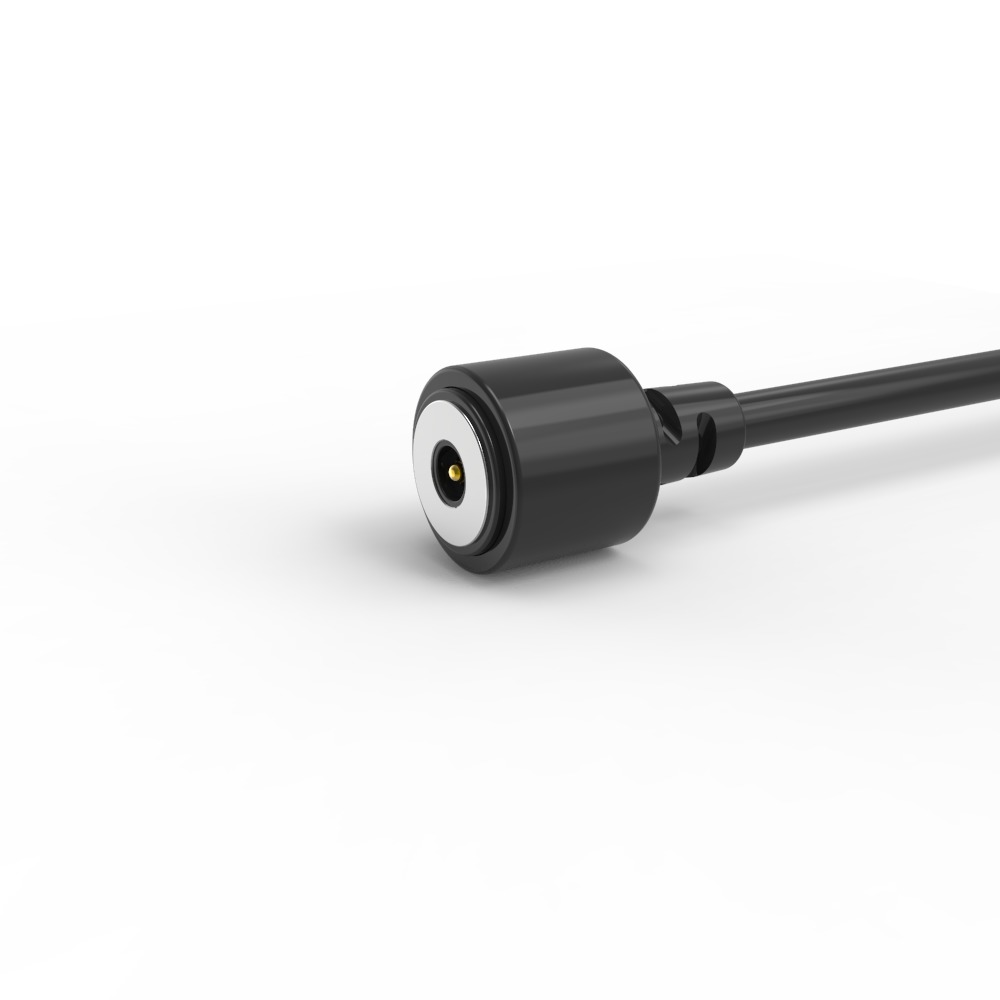

Conector de cable magnético macho:

...Materiales:
Pogo Pin: Latón (Émbolo y barril con revestimiento de 5U" Min Au sobre 60~100U"Ni);
Carcasa: negro HTN+30%GF UL94 V-0;
Imán: NdFeB N52 con revestimiento de Ni;
Cable: negro OD 3.00*2C(TC43*0.08),
Chaqueta de cable: negro TPE 90A .
Chaqueta del conector: negro TPE 90A..
...Mecánico:
Fuerza del resorte: 60g±10g, a 0,4 mm de carrera de trabajo.
Carrera completa: 0,6 mm.
Vida mecánica: 10000 ciclos Mín..
...Eléctrico:
Voltaje: 12 V.
Corriente: 2A.
Resistencia de contacto: 50mΩMáx. (PIN).
Prueba 100% abierta y en cortocircuito.
...Producto conforme con ROHS o REACH.
...Prueba de niebla salina: 48 H.

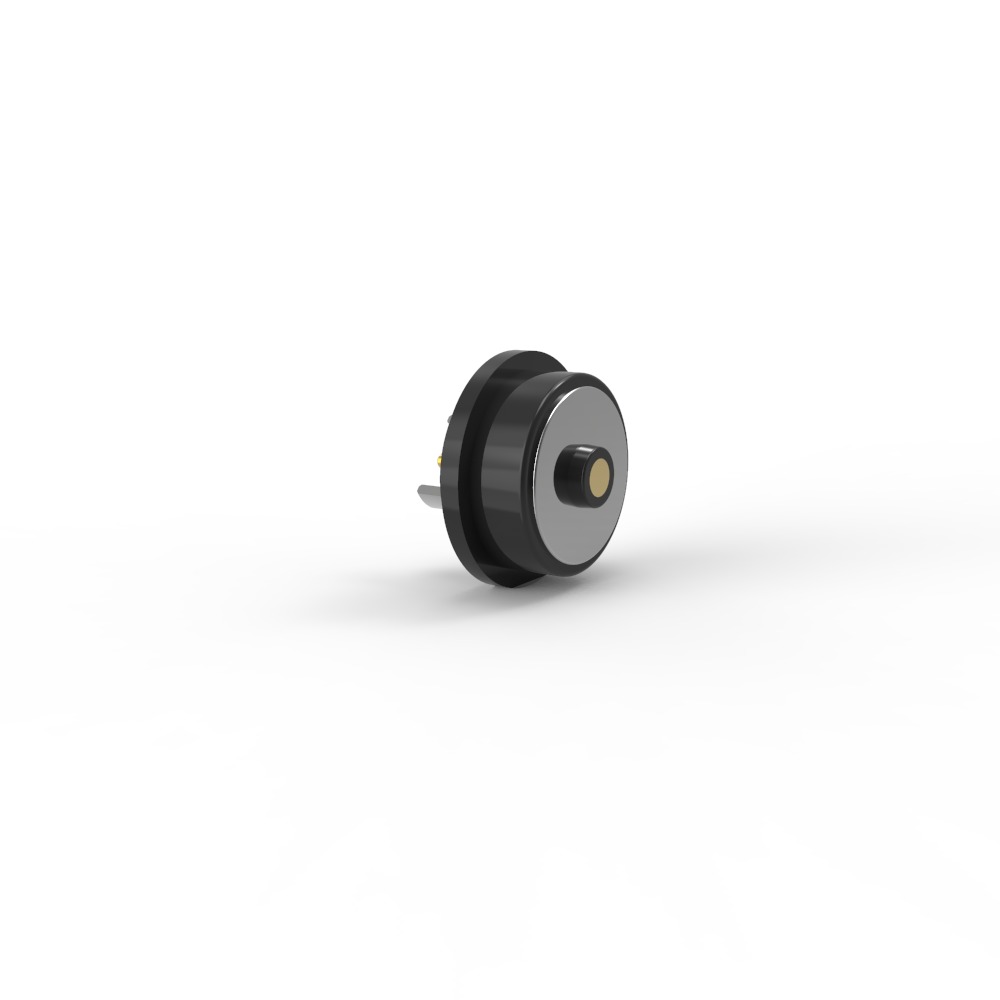

Conector magnético hembra:

..Materiales:
PINr: C6801 sin plomo, con revestimiento de 5U" Min Au sobre 60~100U"Ni;
Carcasa: Negro HTN+30%GF UL94 V-0 ;
Carcasa: C6801 sin plomo con revestimiento de Ni;
Imán: NdFeB N52 con revestimiento de Ni
....Eléctrico:
Voltaje: 12,0 V.
Corriente: 3,0A.
Resistencia de contacto: 50mΩMáx. (PIN).
Prueba 100% abierta y en cortocircuito.
...Producto conforme con ROHS o REACH.
...Prueba de niebla salina: 48H.
...& Dimensión clave de inspección.
… Descripción de la aplicación del producto (sin limitarse a lo siguiente):
1. Soldadura enchufable en placa PCB;
2. Formación y encapsulado después de soldar cables;
3. Se puede agregar un terminal de transferencia de esa placa PCB;
4. Moldeo por inyección de molde incrustable;
5. Los cables se pueden unir directamente.

 Atención:
1. El imán utiliza material NdFeB, puede mantener la fuerza magnética para siempre (excepto alta temperatura, roto, conexión del mismo polo)

2. El imán existe interferencia de campo magnético

3. Puede diseñar protección contra cortocircuitos

¿Cómo funcionan los conectores magnéticos?

.Ambos lados se conectan magnéticamente cuando se colocan cerca uno del otro
.La luz en la parte posterior del enchufe indica que la energía está fluyendo
.Cuando los lados se separan, el flujo de energía se detiene inmediatamente
.Evitan los cortocircuitos ya que los conectores se repelen entre sí, y si se atraen es en las partes aisladas (ya que ambos conectores liberan el mismo polo magnético)

Parámetro de los conectores de cable magnético de 2 pines circulares:

Dibujo técnico del conector magnético hembra circular de 2 pines

Recomposición de PCB recomendada

Ventajas del conector magnético:

1. Experiencia de usuario sin esfuerzo

.Adsorción automática: se conecta fácilmente con una simple acción de "encaje", no se necesita una alineación precisa.

.Seguridad anticaída: se desprende limpiamente bajo tensión (por ejemplo, tropezar con el cable), protegiendo los dispositivos de daños.

2. Durabilidad excepcional

.Ciclo de vida alto: clasificado para 100.000–200.000 ciclos de conexión/desconexión, superando con creces los conectores estándar.

.Diseño robusto: la estructura reforzada resiste el estrés físico y el uso frecuente.

3. Resistencia ambiental

.Impermeabilización IPX8: el puerto del lado del dispositivo (hembra) resiste la inmersión (ideal para dispositivos portátiles, equipos médicos, dispositivos para exteriores).

.Resistencia al polvo: el diseño sellado evita la entrada de partículas.

4. Entrega de energía de alto rendimiento

.Soporte de carga rápida: maneja corrientes de 5A–10A, lo que permite una carga rápida para dispositivos que consumen mucha energía.

.Baja resistencia: optimizado para una transmisión eficiente de alta corriente con una pérdida de energía mínima.

5. Flexibilidad de diseño

.Estética personalizable: forma, color y marca adaptados para que coincidan con los dispositivos host (por ejemplo, dispositivos portátiles, dispositivos IoT).

.Adaptabilidad del factor de forma: se puede diseñar para perfiles ultra delgados o carcasas especializadas.

6. Seguridad mejorada

.Anti-cortocircuito: protección integrada contra cortocircuitos accidentales durante la conexión/desalineación.

.Polaridad a prueba de tontos: el diseño físico evita la inserción incorrecta (protección contra polaridad inversa).

7. Capacidad de señal avanzada

.Datos de alta velocidad: admite USB 2.0, HDMI 1.3, señales de audio/video, reemplazando los puertos tradicionales sin comprometer la función.

.Integridad de la señal: mantiene una transmisión estable para video/audio incluso con desconexiones frecuentes.

Las áreas de aplicación del producto son:

1. Dispositivos portátiles (relojes inteligentes, localizador de mascotas, pulsera inteligente) carga/cable
2. Ordenador portátil, tableta, PDA, terminal de datos portátil;
3. Equipos médicos, dispositivos inalámbricos, equipos de comunicación de datos, equipos de telecomunicaciones, equipos de automatización e industriales;
4. Aviación, aeroespacial, comunicaciones militares y electrónica militar
5. Automóvil, navegación de automóviles, equipos de prueba y medición
